Подключение датчика расхода воды к РК

[madyar]

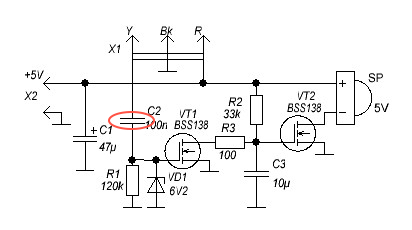

Да тоже не то, могу ошибаться...если крыльчатка остановится на "1" , то VT1 будет постоянно разряжать С3. И мы ни как не откроем VT2.

Постоянка не течёт через конденсатор мой юнный друг. ;)

---

Так? Или не так?

[madyar]

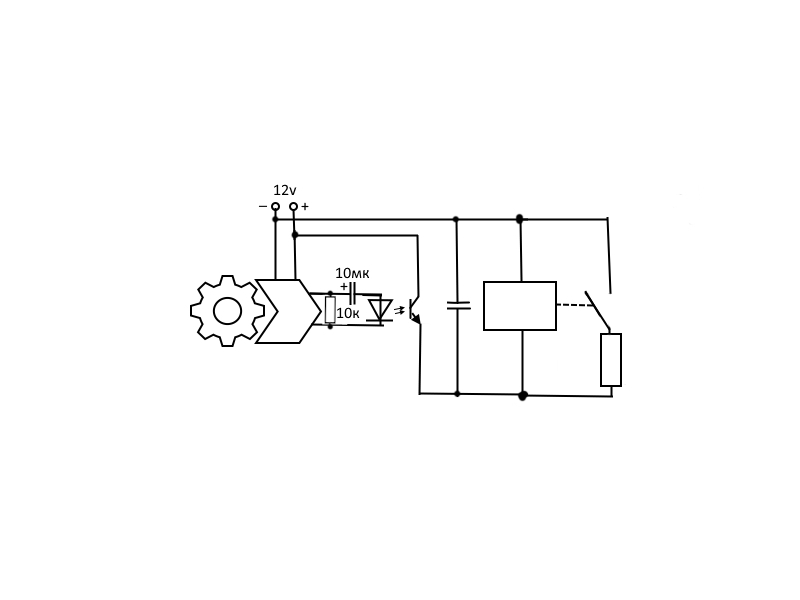

Можно вместо токоограничивающего резистора в цепи светодиода 1к, вместо него экспериментально включить ёмкость и подобрать номинал варьируя диапазон частот вращения датчика расхода.

[-vlad-]

Постоянка не течёт

Правильно, пока вода крутит крыльчатку...получаем

частоту? Какая частота, сейчас трудно расчитать, а амплитуда пускай 5v. Транзистор VT1 работает в такт частоте нашей крыльчатки и разряжает С3 потом дает зарядиться итд.
Как только останавливается
крыльчатка на "0", то накапливается С3 и открывает VT2, тем самым срабатывает реле.
Пока есть частота (сигнал с вывода Холла)транзисторы работают как надо.
Но если, крыльчатка на "1" тормазнулась, то у нас уже нет частоты и одна амплитуда(вернее напряжение) в 5 v постоянка
идет на VT1. Получается при постоянке VT1 разряжает всё время С3 и не дает сработать VT2.
Давайте только без психов, где я заблудился?

[madyar]

Но если, крыльчатка на "1" тормазнулась, то у нас уже нет частоты и одна амплитуда(вернее напряжение) в 5 v постоянка
идет на VT1.

Опишите -по какой цепи?

---

Давайте только без психов, где я заблудился?

---

Постоянка не течёт через конденсатор мой юнный друг. ;)

[-vlad-]

Блин...всё я понял.
Как говорится...смотрю в книгу вижу фигу.

[madyar]

Сравнил ещё раз схему с монтажём, подправил бредни.

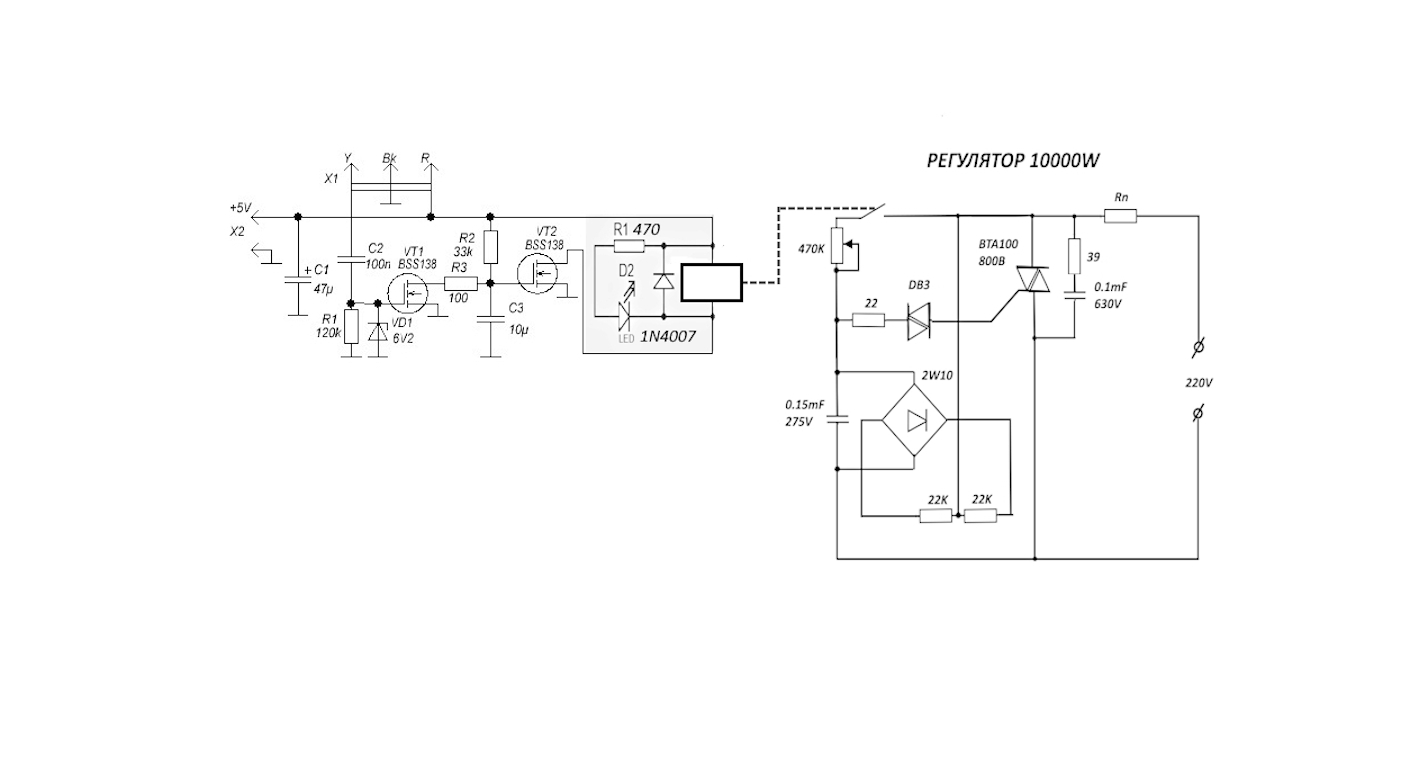

В общем вижу схему такой.

[michei]

michei, дык я и намекаю: нужен датчик давления воды, а не ее расхода. В датчике расхода крыльчатка может остановиться в любом положении и дать неверную команду.

Я боюсь, что датчик давления Воды не поможет, вода на охлаждение спиртосодержащей жидкости(флегмы) внутри ректификационной колонны течёт очень тонкой струйкой, расход может 02-04 л/мин. и при остановке протока воды, колонна сразу 2-5 сек выходит из стабильного состояния и происходит выброс горячего спирта, соответственно- любая искра и ба-бах... перегон 2-3 литров занимат 5-6 часов и приходится сидеть постоянно рядом и бдить, вот и пытаюсь сделать какую то автоматику.

---

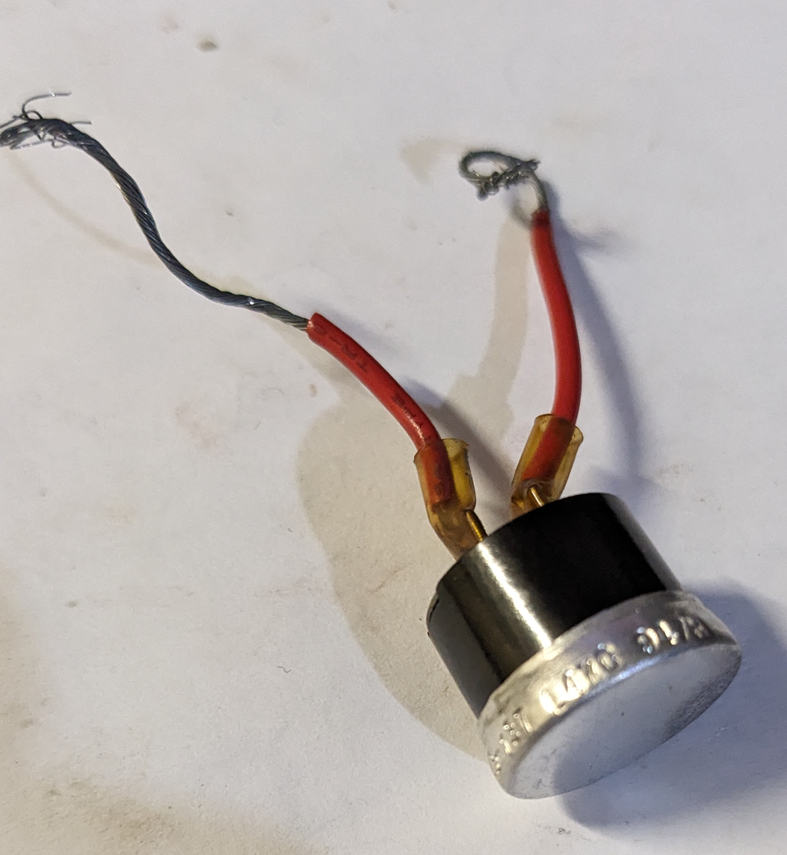

У меня есть термодатчик, или термореле, в общем эта штука проводит напряжение постоянно, пока Температура этой детали не достигнет 40 град.С, дальше происходит разрыв токопроводящей цепи, я не хотел её применять, но в крайнем случае, думаю, что её просто можно установить на ТСА это трубка связи с атмосферой, она постоянно холодная, пока колонна работает стабильно, как пошла перегретая вода или подскочила температура в кубе, через эту трубку вылетают горячие пары спиртосодержащей жидкости она быстро нагревается и может дать сигнал на отключение с помощью термодатчика , но это инерционность 10-20 сек

---

Сравнил ещё раз схему с монтажём, подправил бредни.
В общем вижу схему такой.

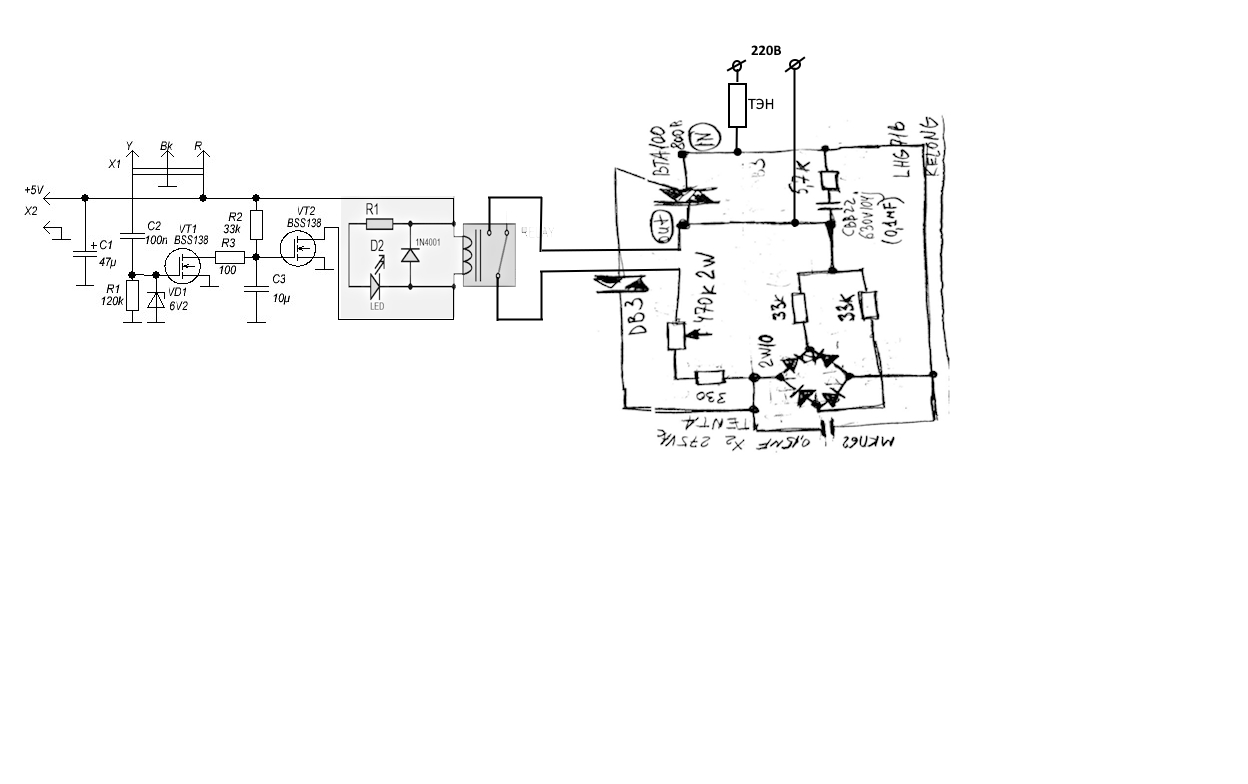

То что выделено на схеме серым цветом, это ардуиновская релюшка, что проскакивала в ранних постах?

[madyar]

То что выделено на схеме серым цветом, это ардуиновская релюшка, что проскакивала в ранних постах?

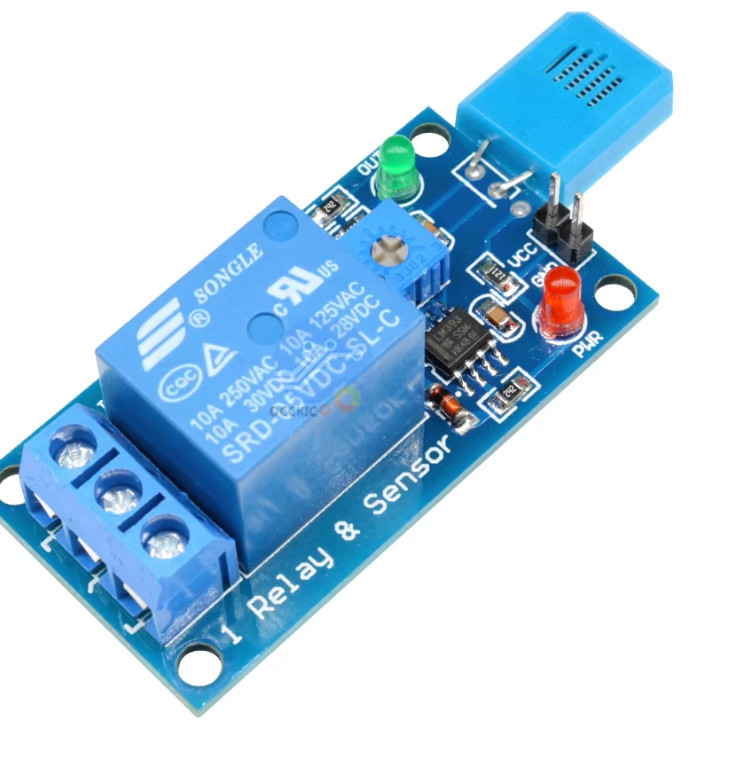

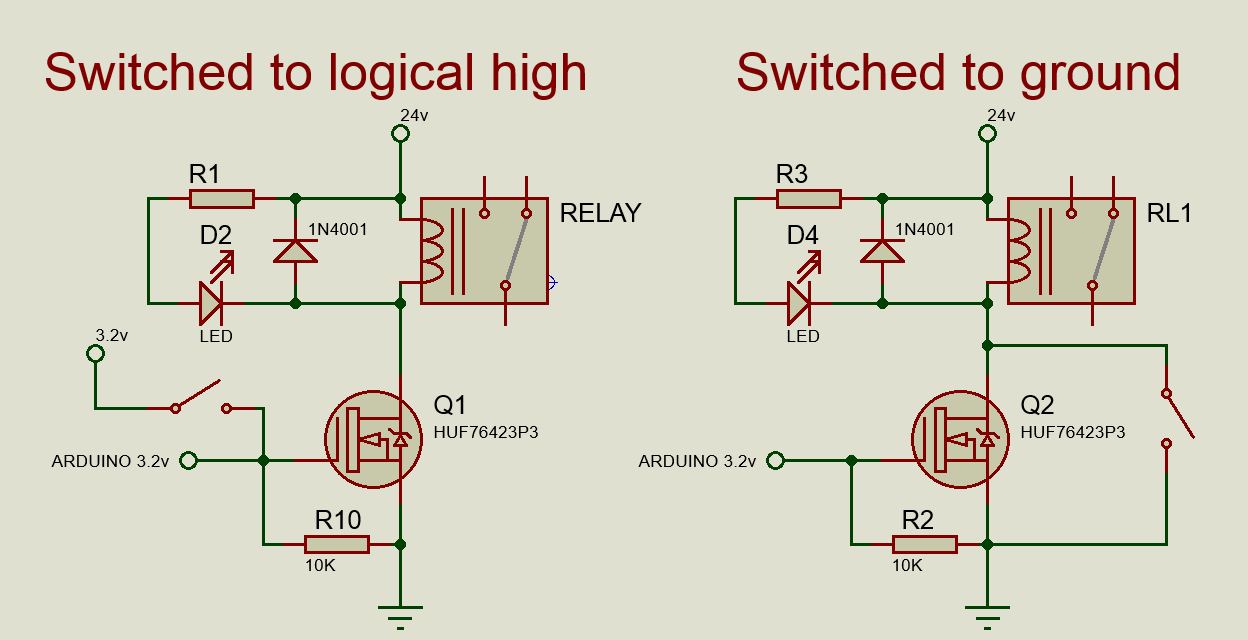

Я не нашёл схему ардуиновской релюшки, но на вскидку -там перед нею стоит ключ скорее всего на полевике. На глаза попала схема реле на 24в. Чтоб не ломать голову по начертанию, я выхватил кусок с реле. Вы можете взять реле на 5в из той платы, если купили. Только имейте в виду -ток полевика BSS138 до 350мА. А реле имеет ещё и пусковой ток, кроме тока удержания. Потому изучите сначала паспорт применяемого реле.  Чем заменить на более мощный полевик, я не подскажу. Тупо не хочу сравнивать характеристики искать.

---

Ещё одна интересная идея. Нет воды в охладитетеле -пошел пар? 5-10с и реле отключило питание тена по аналогии.Но, -инерционность скажите? А Вы поняли что вам нужно контролировать будет не только наличие воды, но и скорость потока, бообще-то?
Потому как интенсивность охлаждения может снизится постепенно с медленным пропаданием напора.
Датчик расхода будет видеть движение, но потока воды уже не хватает для дистилляции и у вас уже пойдёт пар навыходе, а всё вроде бы нормально по автоматике.
То есть мало иметь сигнал с датчика расхода о наличии жидкости -нужна схема реагирующая на заданный поток.

[madyar]

Датчик расхода имел раньше вид встроенного с трубу подпружиненного рычага, а теперь вот китайские игрушки с подменой назначения.
Теперь же их китайское упрощение приведёт к навороченности схемы, радующей их дороговизне и следовательно низкой надёге.

---

Нашёл аналогичную тему.

Индикатор контроля потока воды - Схемотехника для начинающих - Форум по радиоэлектронике

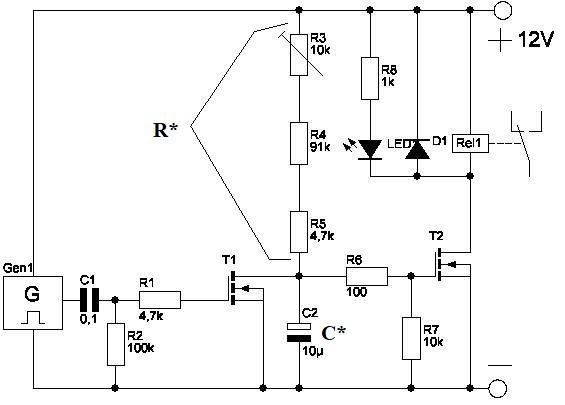

И вот здесь уже есть схема и печатка, где можно настроить нужную интенсивность потока при нашей же простоте..

[-vlad-]
