что то один детектор не нравится, буду менять G3157
Сообщений: 643
Своих тем: 3
Рег.: 11-2021
Репутация:
5

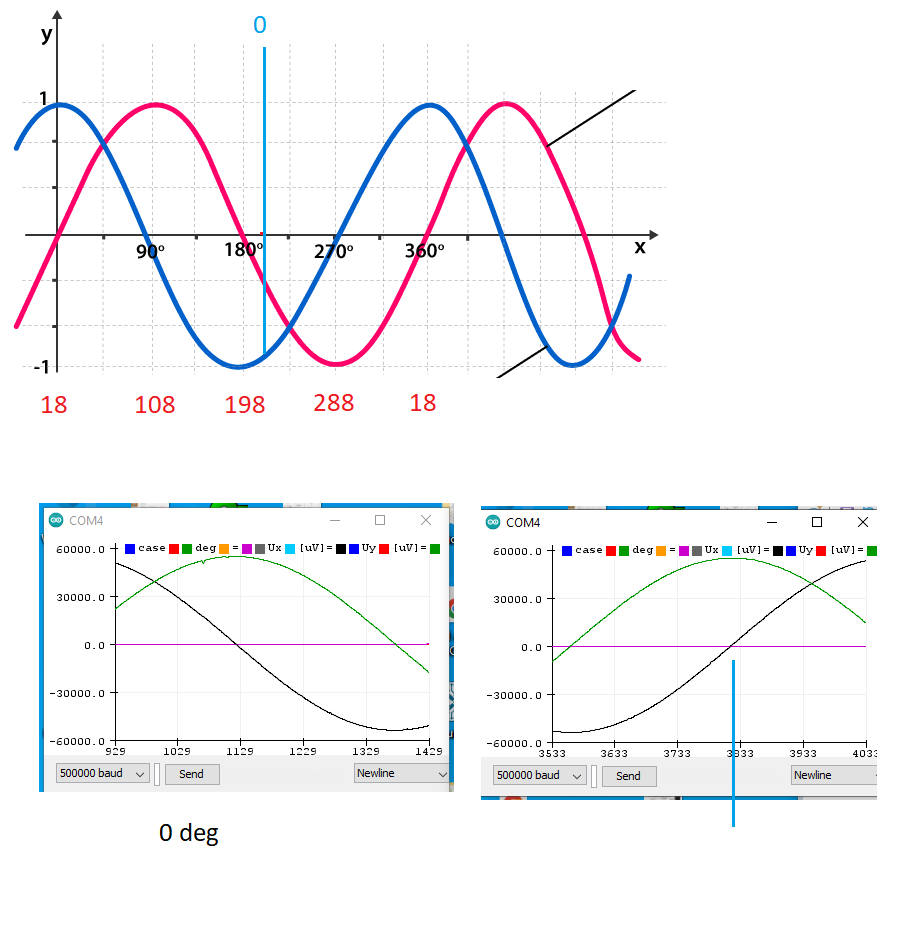

(17-11-2025, 00:29)KEN : может ФНЧ чудит. Ну, с Ux что-то не так, не могу найти ошибку в ФНЧ ( LP filter , filterx(Ux)), строки 200 до 225 и 259.
Код: #include <Filters.h>
#include <AH/Timing/MillisMicrosTimer.hpp>
#include <Filters/Butterworth.hpp>
#include <ADS1220_WE.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <SPI.h>
#include <driver/ledc.h>
#include <Preferences.h>
Preferences preferences;
#define TFT_MOSI 23 // Data out
#define TFT_SCLK 18 // Clock out
#define TFT_CS 22//
#define TFT_DC 21 //
#define TFT_RST -1 // pin# 2
Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);
//================================ ADS =============================
// Pin definitions
#define SPI_MISO_PIN 19
#define ADS1220_1_CS_PIN 25 // Chip Select
#define ADS1220_1_DRDY_PIN 34 // Data Ready
#define ADS1220_2_CS_PIN 26 // Chip Select
#define ADS1220_2_DRDY_PIN 35 // Data Ready
#define SPI_INITIALIZED true
#define SPI_NOT_INITIALIZED false
////////
/* Create ADS1220 objects */
ADS1220_WE ads1 = ADS1220_WE(ADS1220_1_CS_PIN, ADS1220_1_DRDY_PIN);
ADS1220_WE ads2 = ADS1220_WE(ADS1220_2_CS_PIN, ADS1220_2_DRDY_PIN);
//=============================== end ADS ======================
//=============================== hp filter ======================
float inputSignalx;
float filteredSignalx;
float previousInputSignalx;
float previousFilteredSignalx = 0;
float alphax = 0.98; // Adjust for
float inputSignaly;
float filteredSignaly;
float previousInputSignaly;
float previousFilteredSignaly = 0;
float alphay = 0.98; // Adjust for cutoff frequency (closer to 1 for higher cutoff)
//=============================== end hp filter ======================
void setup() {
Serial.begin(115200);
//=========================== ADS =============================
while (!Serial);
/* Choose SPI clock speed here. */
// ads1.setSPIClockSpeed(4000000); // set SPI clock speed, default is 4 MHz
// ads2.setSPIClockSpeed(4000000);
digitalWrite(ADS1220_1_CS_PIN, HIGH);
pinMode(ADS1220_1_CS_PIN, OUTPUT);
digitalWrite(ADS1220_2_CS_PIN, HIGH);
pinMode(ADS1220_2_CS_PIN, OUTPUT);
if (ads1.init()) {
}
if (ads2.init()) {
}
ads1.setGain(ADS1220_GAIN_1);
ads1.setDataRate(ADS1220_DR_LVL_2);
ads1.setConversionMode(ADS1220_CONTINUOUS);
ads2.setGain(ADS1220_GAIN_1);
ads2.setDataRate(ADS1220_DR_LVL_2);
ads2.setConversionMode(ADS1220_CONTINUOUS);
float vRef1 = ads1.getVRef_V();
float vRef2 = ads2.getVRef_V();
//=========================== end ADS =============================
pinMode(22, OUTPUT);
pinMode(5, INPUT_PULLUP); //amp ++
pinMode(17, INPUT_PULLUP); // amp --
pinMode(12, INPUT_PULLUP); //phase ++
pinMode(14, INPUT_PULLUP); // phase --
pinMode(2, INPUT_PULLUP); // sw
/////////////////
ledc_timer_config_t timerConfig = {
.speed_mode = LEDC_LOW_SPEED_MODE,
.duty_resolution = LEDC_TIMER_10_BIT,
.timer_num = LEDC_TIMER_0,
.freq_hz = 15300,
.clk_cfg = LEDC_AUTO_CLK
};
ledc_timer_config(&timerConfig);
//0°,F1
ledc_channel_config_t channelConfig1 = {
.gpio_num = 32,
.speed_mode = LEDC_LOW_SPEED_MODE,
.channel = LEDC_CHANNEL_0,
.timer_sel = LEDC_TIMER_0,
.duty = 512,
.hpoint = 0
};
ledc_channel_config(&channelConfig1);
//90°, F2
ledc_channel_config_t channelConfig2 = {
.gpio_num = 33,
.speed_mode = LEDC_LOW_SPEED_MODE,
.channel = LEDC_CHANNEL_1,
.timer_sel = LEDC_TIMER_0,
.duty = 512,
.hpoint = 256
};
ledc_channel_config(&channelConfig2);
//==========================================
//F3 , Tx GB
ledc_channel_config_t channelConfig3 = {
.gpio_num = 4,
.speed_mode = LEDC_LOW_SPEED_MODE,
.channel = LEDC_CHANNEL_0,
.timer_sel = LEDC_TIMER_0,
.duty = 512,
.hpoint = 0
};
ledc_channel_config(&channelConfig3);
//++++++++++++++++++++++++++++++++++++++++
// F4 comp
ledc_channel_config_t channelConfig4 = {
.gpio_num = 0,
.speed_mode = LEDC_LOW_SPEED_MODE,
.channel = LEDC_CHANNEL_0,
.timer_sel = LEDC_TIMER_0,
.duty = 512,
.hpoint = 0
};
ledc_channel_config(&channelConfig4);
//===========================================
//GB, F4
ledc_channel_config_t channelConfig5 = {
//.gpio_num = 32,
//.gpio_num = 16,
// .gpio_num = 4,
.gpio_num = 15,
.speed_mode = LEDC_LOW_SPEED_MODE,
.channel = LEDC_CHANNEL_0,
.timer_sel = LEDC_TIMER_0,
.duty = 512,
.hpoint = 0
};
ledc_channel_config(&channelConfig5);
}
/*
///////////////////////////
const double f_s = 100; // Hz
// Cut-off frequency (-3 dB)
const double f_c = 12; // Hz
// Normalized cut-off frequency
const double f_n = 2 * f_c / f_s;
// Sample timer
Timer<micros> timer = std::round(1e6 / f_s);
// Sixth-order Butterworth filter
auto filter = butter<6>(f_n);
*/
//============================ LP filter ===================================
//lp x
const double fx_s = 100; // Hz
// Cut-off frequency (-3 dB)
const double fx_c = 12; // Hz
// Normalized cut-off frequency
const double fx_n = 2 * fx_c / fx_s;
// Sample timer
//Timer<micros> timer = std::round(1e6 / fx_s);
// Sixth-order Butterworth filter
auto filterx = butter<6>(fx_n);
// lp y
const double fy_s = 100; // Hz
// Cut-off frequency (-3 dB)
const double fy_c = 12; // Hz
// Normalized cut-off frequency
const double fy_n = 2 * fy_c / fy_s;
// Sample timer
//Timer<micros> timer = std::round(1e6 / fy_s);
// Siyth-order Butterworth filter
auto filtery = butter<6>(fy_n);
//============================ eng LP filter ===================================
void loop()
{
//if (timer)
ads1.setCompareChannels(ADS1220_MUX_0_1);
// float Ux = ads1.getVoltage_mV();
float Ux = ads1.getVoltage_muV();
ads2.setCompareChannels(ADS1220_MUX_0_1);
// float Uy = ads2.getVoltage_mV();
float Uy = ads2.getVoltage_muV();
//=============================== hp filter ======================
// Simple IIR high-pass filter (difference equation)
// This removes the DC component and lets through changes
inputSignalx = filterx(Ux);
filteredSignalx = alphax * (previousFilteredSignalx + inputSignalx - previousInputSignalx);
previousInputSignalx = inputSignalx;
previousFilteredSignalx = filteredSignalx;
inputSignaly = filtery(Uy);
filteredSignaly = alphay * (previousFilteredSignaly + inputSignaly - previousInputSignaly);
previousInputSignaly = inputSignaly;
previousFilteredSignaly = filteredSignaly;
//=============================== end hp filter ======================
/
Serial.print(" Ux = ");
Serial.print(Ux + 5 );
//////////////////////////////////
Serial.print(" Uxf = ");
Serial.print(filterx(Ux));
//////////////////////////////////////////////////////////////////
Serial.print(" Uy = ");
Serial.print(Uy + 5 );
Serial.print(" Uyf = ");
Serial.print(filtery(Uy));
Serial.print(" filteredSignalx = "); //good, gray
Serial.print(filteredSignalx);
Serial.print(" filteredSignaly = "); // not so good, green
Serial.print(filteredSignaly);
Serial.println();
}
Сообщений: 881
Своих тем: 8
Рег.: 09-2021
Репутация:
41
(20-11-2025, 05:34)gal : Ну, с Ux что-то не так Легко проверить, поменять местами каналы программно и если ничего не измениться то дело в железе, если измениться то дело в коде.
Сообщений: 643
Своих тем: 3
Рег.: 11-2021
Репутация:
5

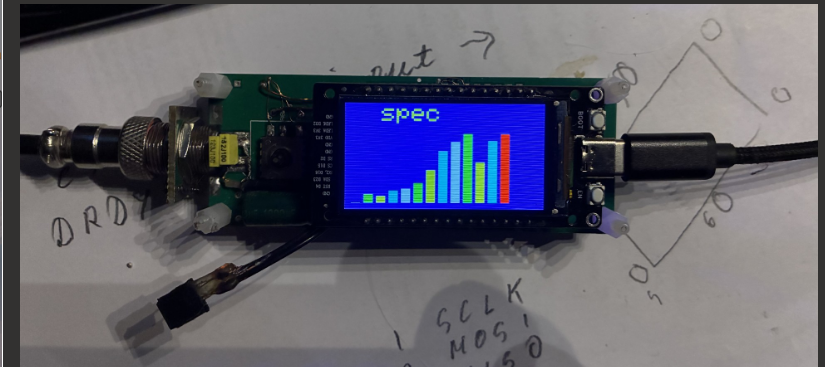

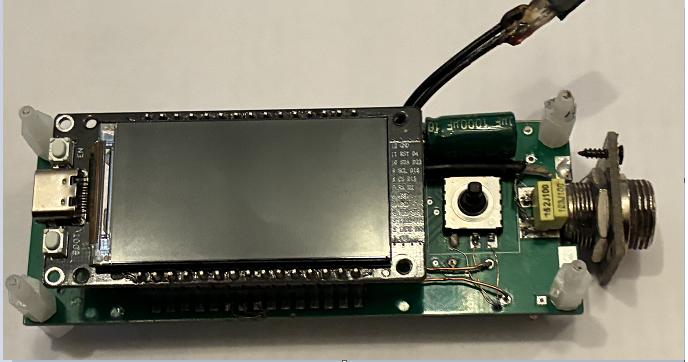

почти собрал, это регулировка фазового сдвига Tx для баланса грунта
