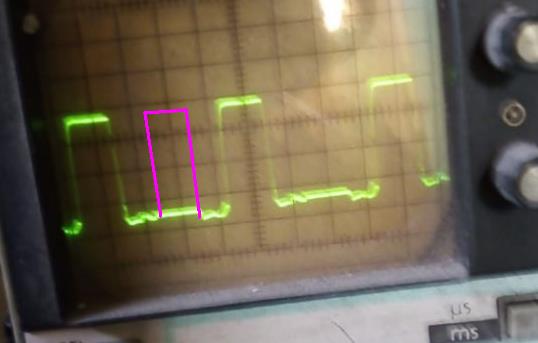

Расшифровка осциллограммы
#21
(07-10-2021, 16:46)BIOS : Та я не про то, красивше или нет. Я про блок управления, какой там монтаж.. Но она как я понял запаяна на силовую часть.
Там все нормуль,, просто много раз дрюкал ее
А запаяно да, на силовую
Просто изза радиаторов не поместилась снаружи
Планировалось вертикально ее поставить
Просто радиаторов других пока нет

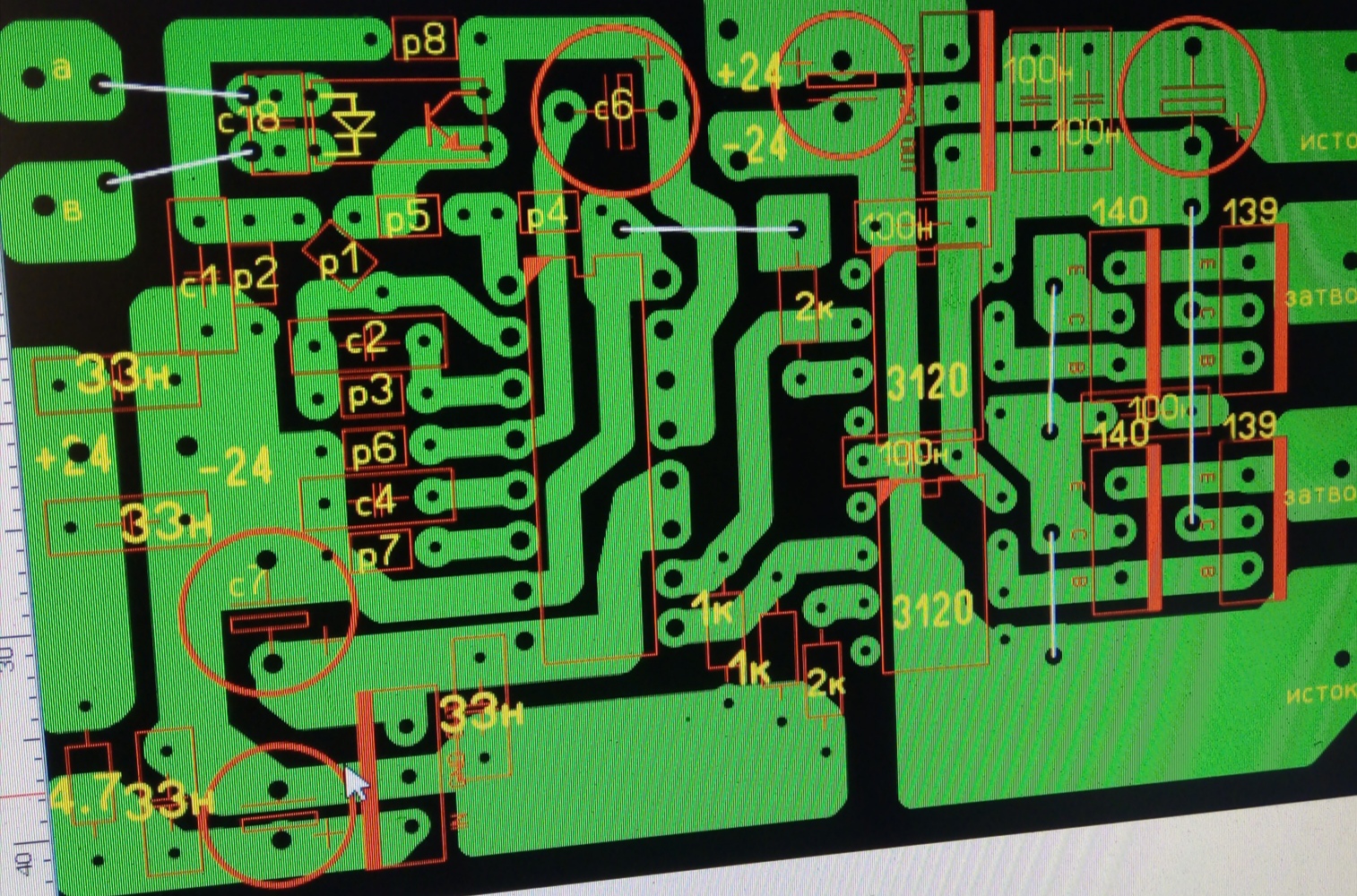

Могу лау печать сфотать шима

Не хочет чото

А во есть

Файлы вложений Эскизы

#22
Ну и,,,,, версии будут? Моей проблемы?
#23
Это нормально,  это говорит, что на другом плече будет импульс.  А это  передаются наводки  за счет  емкостей транзистора, есть проходная. выходная и  входная емкости транзистора.  Они, эти наводки,  при малых напряжениях  роли не играют, а вот, при больших напряжениях  могут даже  вывести ключ со стоя. Этому  явлению даже дали название: эффект Миллера.

    Вот, один из приемов борьбы с Миллером,  давать  импульс  на затвор с отрицательной величиной (-3 -5в). Без  такого напряжения возможно  превышение  напряжения во время  колебания за счет Миллера,  и транзистор откроется,  ложный импульс может легко сжечь транзистор.  А  напряжение  минус  3-5 в  начисто  предохраняет от  проявления Миллера.

Файлы вложений Эскизы

#24
Вы имеете ввиду,,, нужно создать смещение вольта 2 например?
Или где или как взять эти - 3 вольта

Я немножко не понял вашу картинку,,, именно источник этих минус 3 вольтов

Может убрать повторитель и поставить тс4420?
#25
(09-10-2021, 10:08)Ромашка : Вы имеете ввиду,,, нужно создать смещение вольта 2 например?
Или где или как взять эти - 3 вольта

Я немножко не понял вашу картинку,,, именно источник этих минус 3 вольтов

Может убрать повторитель и поставить тс4420?

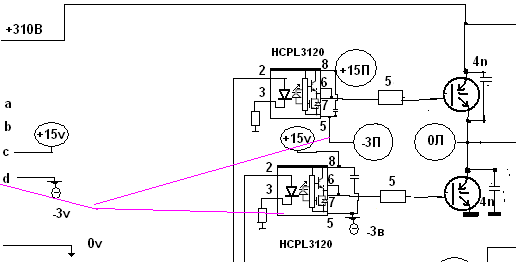

Вот есть такая схема управления затвором
Стоит стабилитрог на 2в,,,создаст ли она мне это необходимое смещение для задухи миллера?

Файлы вложений Эскизы

#26

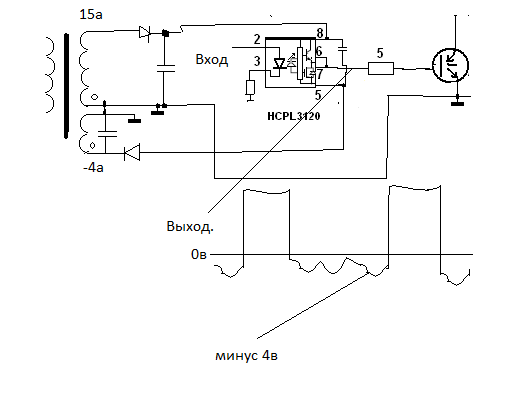

Вот вариант, что я  в основном применяю.

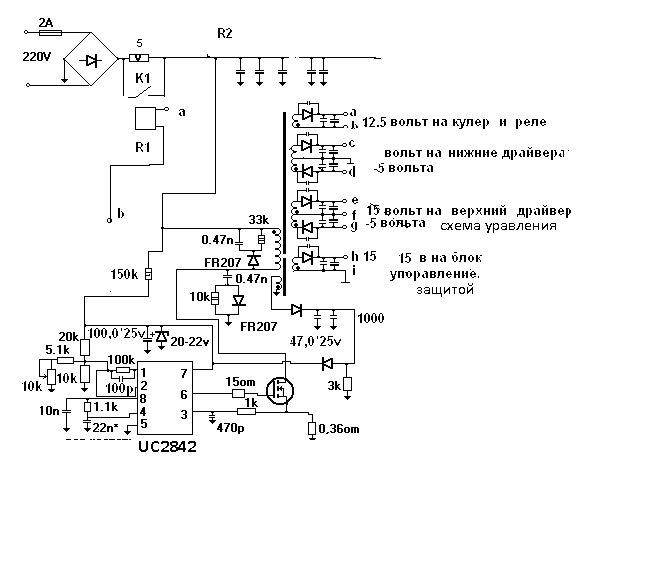

 А вот  блок питания.
 И ни какой Миллер не страшен.

Файлы вложений Эскизы

#27
Сча попробую разобраться
#28
Тут лучше всего использовать оптодрайвер, тогда легко сделать импульс -4 +15, т.к выходной каскад питается от отдельного источника напряжения, HCHL3180 подходит практически до всех ключей. Хотя , его аналог FOD3180 показывает лучшую работу.
#29
Так у меня и стоит он,, а потом повторитель
Одного оптодрайвера не хватает,,,, тока нехватает
#30
Вот с дашита  HY4008
Входная емкость -7,4нф
Проходная емкость -1,03нФ
Выходная  0.65нф
Нас интересует  входная емкость, или емкость затвора.  Емкость надо увеличить на 10%, т.к меряется  при  напряжение сток  исток  64в, а мы меряем при  0 вольт, а  у полупроводников  емкость растет (вспомним варикап), т.е. рабочая емкость ок 8,2пф.

Время переключения  мах 100нСек, при токе 2А  (но даташиту -2,5а, но нужен запас, посему берем 2А)
U=I*dT/C
dT=U*C/I=10*8.2e-9/(2)=41.

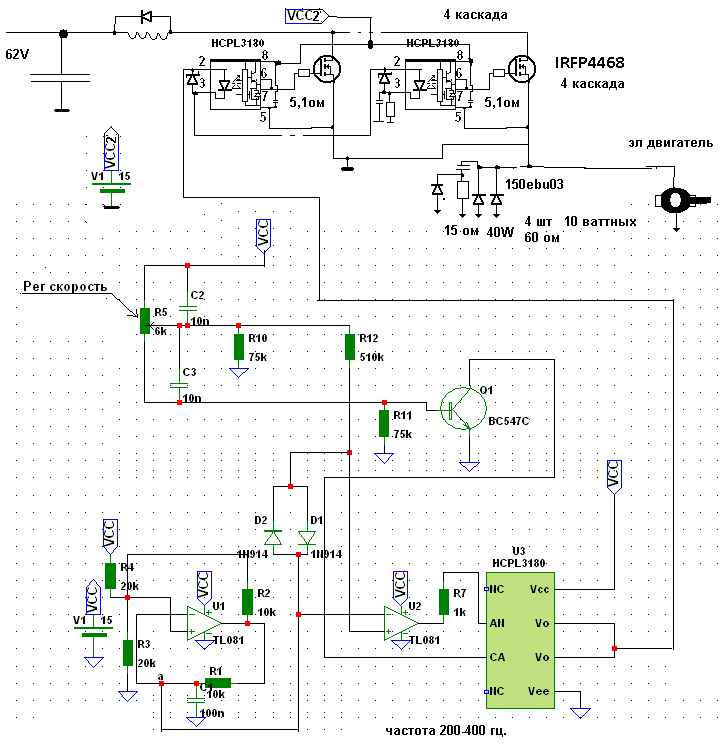

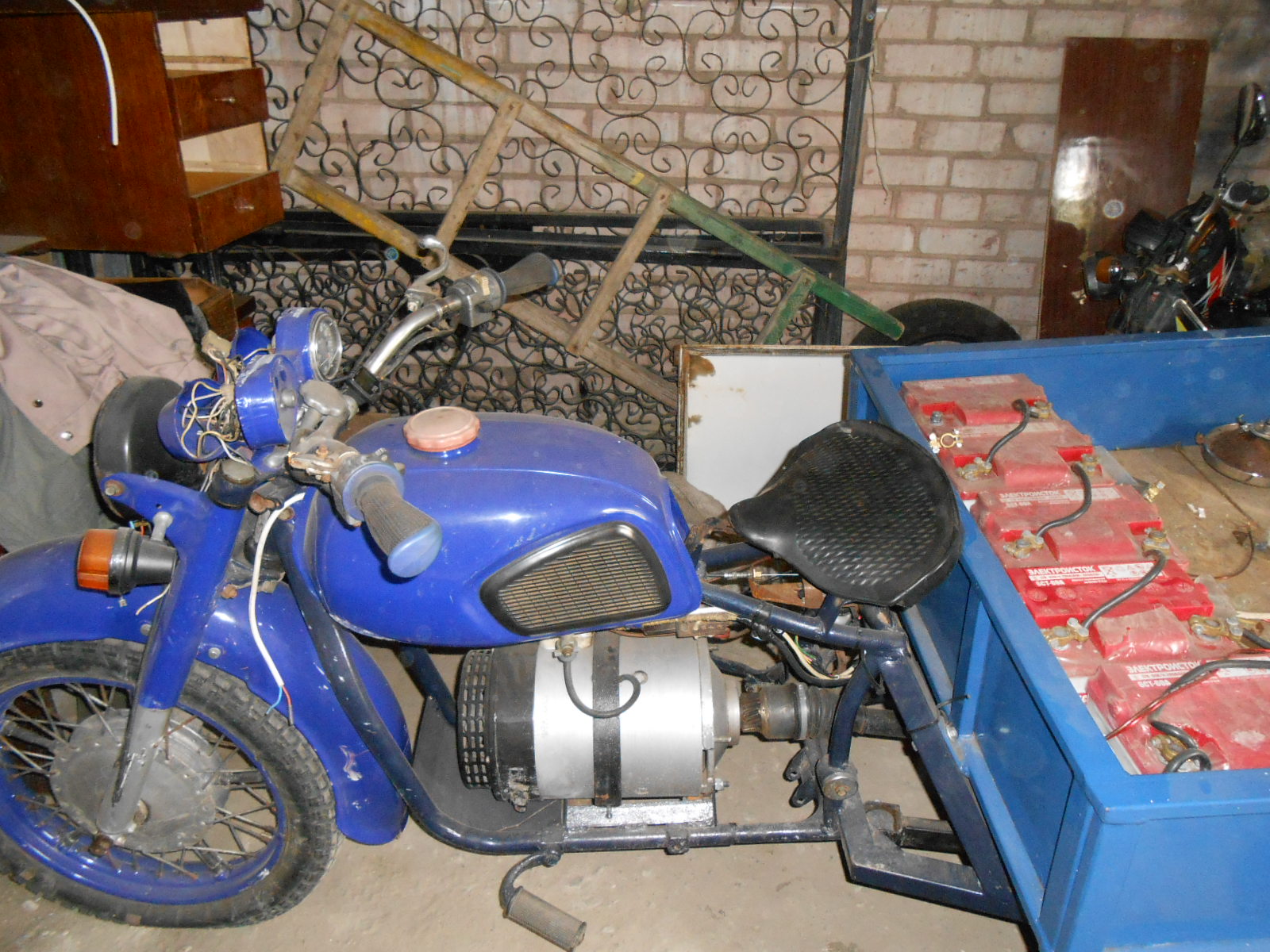

Сопротивление в базу  ставим 5,1 ом, и  FOD3180 легко справится с этим транзистором, и не надо  ставить ни какого повторителя.  (Справится и  YCHL3180, но FOD3180 , по опыту, работает лучше) Кстати, у меня FOD3180 управлял  IRFP4468, емкость которого  по даташиту 20пФ, правда частота  преобразователя всего 400гц.

Файлы вложений Эскизы
