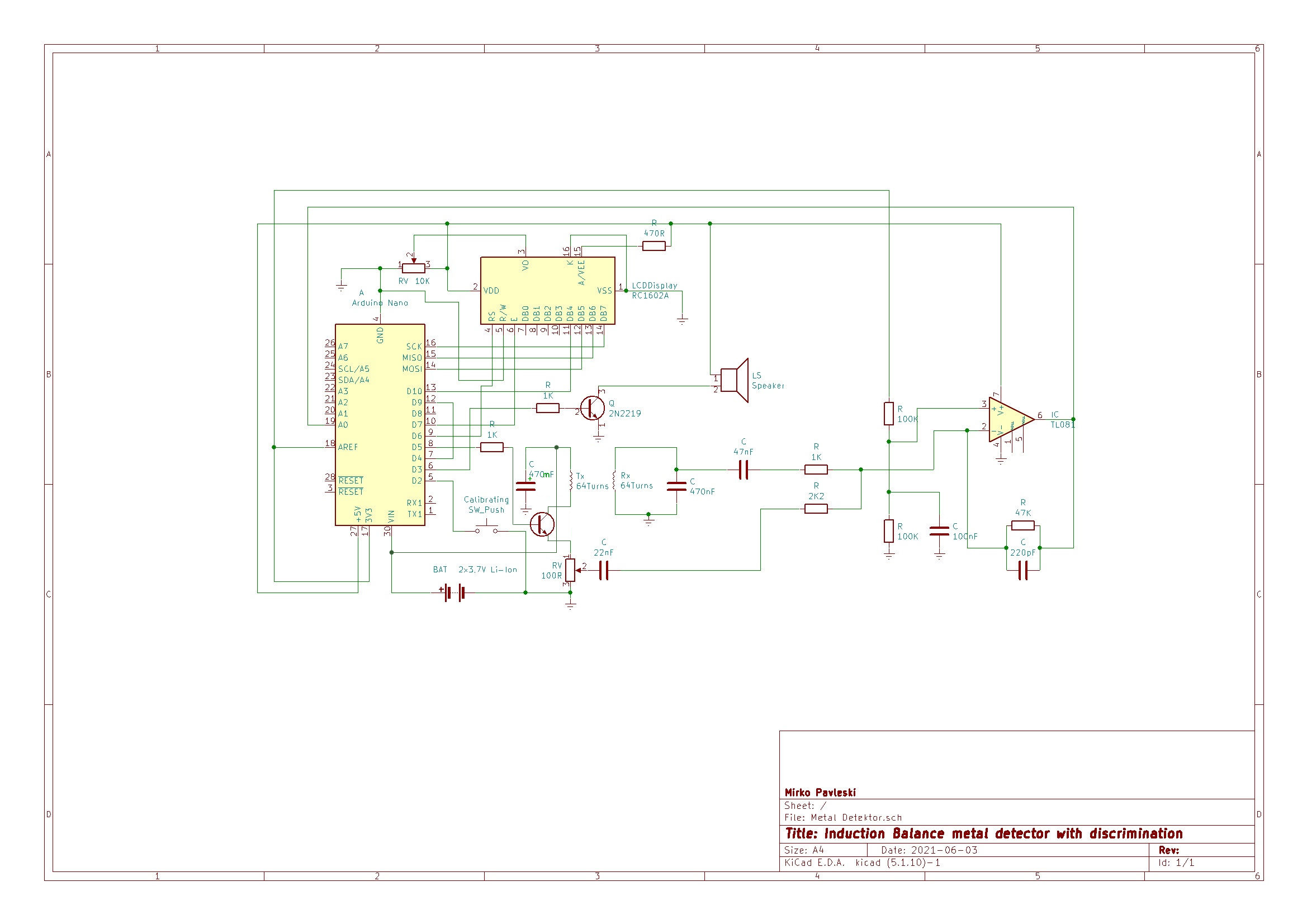

Доброго времени суток, очень нужен добрый совет. Задумал сделать металлоискатель на ардуино - нашёл схему, всё собрал а он гад не работает. Ардуино мне настраивали(для меня это тёмный лес), посмотрите пожалуйста, кто разбирается.В ноль сводится, ловит возле самой катушки, металл что цветной, что чёрный - всё одно. Заранее благодарю за помощь.
Дело в том, что Александр - это я, мои там комментарии. Вот и решил спросить у опытных и знающих людей. Попробую ещё написать другу, что ардуино настраивал, только он в отпуске, скорее всего из города уехал. Сам я точно не разберусь. Спасибо большое за участие.
(14-10-2021, 12:35)Aleks85kl : Спасибо большое за участие.
Как по мне, так напрашивается в схему транзистор.
Что там катушка может навести через питание в 1к?

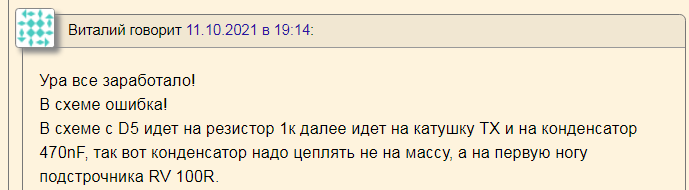

Да, 470nF похоже садят этот сигнал вообще на землю, заменить его на накопительный в 470мкФ И ПЕРЕДЕЛАТЬ СХЕМУ ПОД ТРАНЗИСТОР.
Обратить внимание что ардуино запитать надо правильно.
Кроме того проверить работу скетча подключив ардуинку к компу шнурком и прогой монитора.
А какой транзистор взять? Но ту дело не только в чуйке, он ещё и металл не правильно определяет. Ещё заметил одну странность - лежат катушки, сведены, откалибровано на 0 - проходит минута, две и начинает пищать потихоньку, показывает металл типа есть - глюк какой то или что?
Спасибо за совет, у меня всё на работе,только послезавтра буду смотреть. Операционник - какой был, такой и поставил. Есть где-то ещё TL071, может его? Катушки намотаю, как автор рекомендует - проводом 0,8, что получится то получится.
(14-10-2021, 13:33)ujvevf : Странности катушек похожи на самовозбуждение,
Верно, только не самовозбуд, а нестабильность назовем немного неуместным но подходящим для этого случая, их фазовой синхронизации.
Подул, и как в кино - до перезагруза "все пропало".
