Доработка металлоискателя Пират
|
|
07-01-2022, 20:01
Да - да - да, сообщение №18,именно так у меня и работает. У вас - vlad - конденсатор 1 мкФ., а у меня 0,5 мкФ. получается, чтоб так же звук был. Я последовательно поставил 1 + 1 мкФ., ну не было 0,47 мкФ. электролита, сегодня нашёл, завтра поставлю и проверю.
Транзистор у вас 2N2222, а у меня BC337 стоит теперь, поэтому и конденсатор меньше вышло.
18-01-2022, 15:07

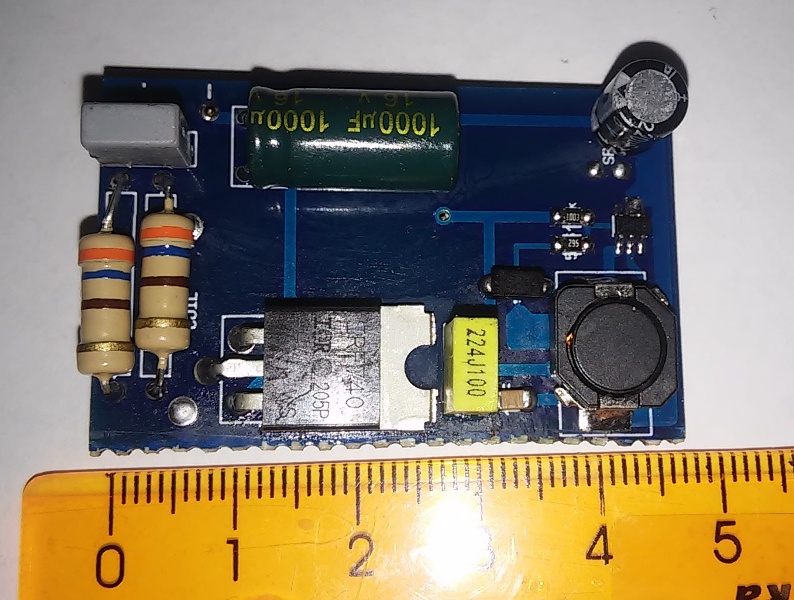

Ну вот такой получился с питанием от 3.7 вольт аккумулятора
20-01-2022, 02:50

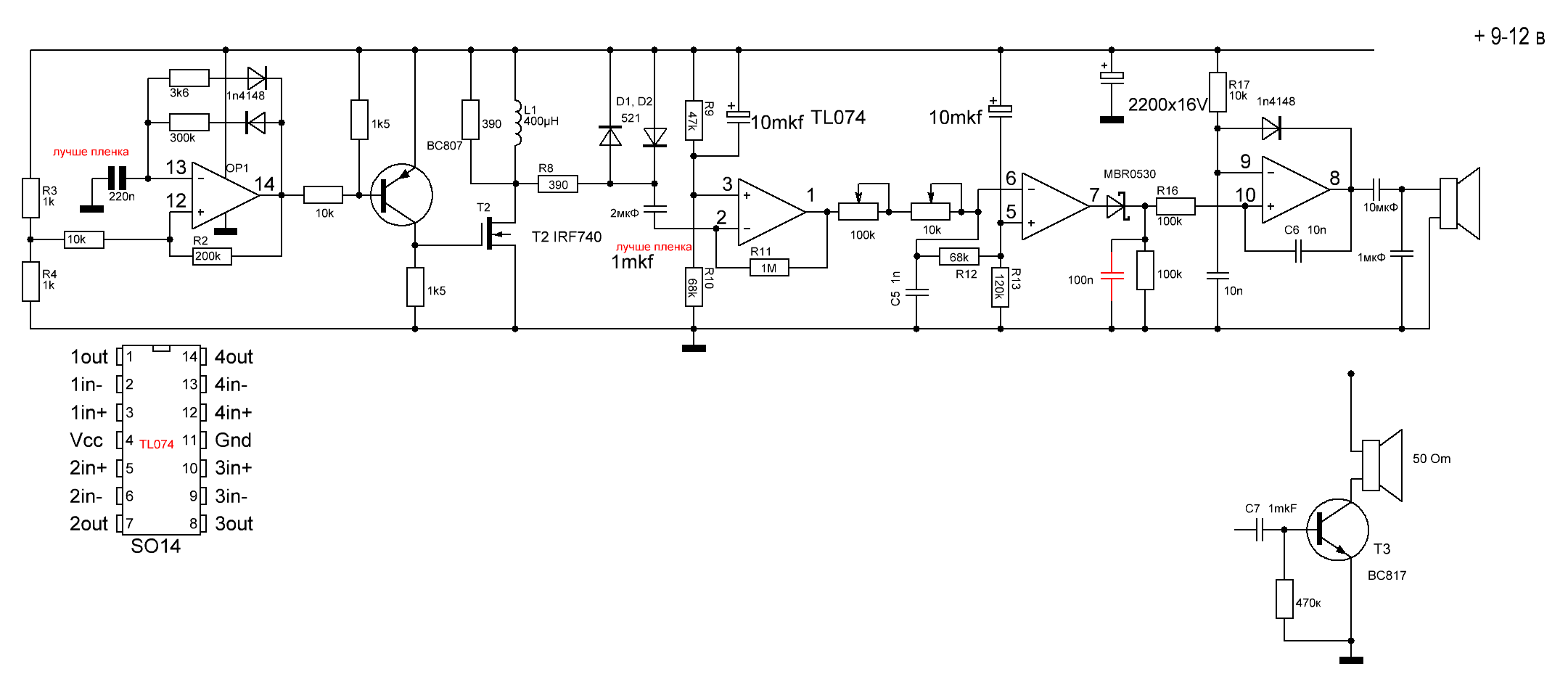

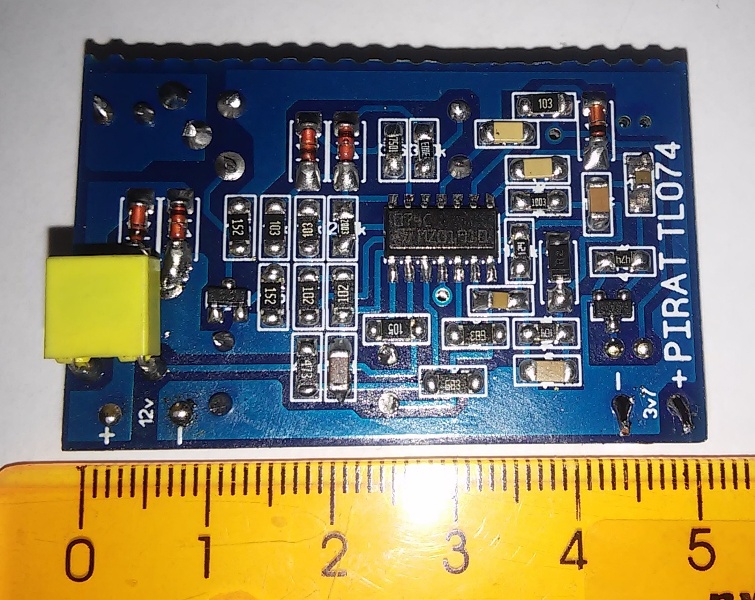

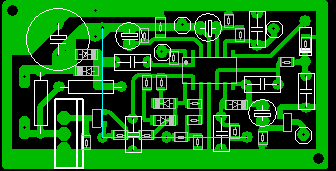

КОГДА ТО был собран и подарен вот такой вариант платы,схема и печатка в архиве,если б не DELAMORTO то не нашел бы схему и плату на компе
TL074.rar
(Размер: 58.79 KB / Загрузок: 389)
20-01-2022, 08:08
Надо будет так же спаять, для коллекции.
А внутри rar есть принципиалка? Я просто с телефона и открыть нет возможности. Покажи если есть.
20-01-2022, 13:46
(20-01-2022, 10:10)-vlad- : А кто автор не знаете?Я же давал ссылку . Троль это придумал, в 15-ом году. https://radioskot.ru/forum/14-5724-262538-16-1437247344 |
|
