Доработка металлоискателя Пират

[Пашка]

Подскажите, есть два вибромоторчика, один от телефона, второй от газоонализатора, второй помощнее, как подключить к нашему славному Пирату? Подключаю к светодиодной плате параллельно светодиоду, на схеме Ka2284 перестает гореть светодиод и моторчик крутится через раз

[neurolight]

Завершено тестирование пирата на 4558.
Вводные данные:
- катушка 25см в диаметре индуктивность 420мкгн резистор в обвязке 560 ом
- генератор на транзисторах кт315,361г (частота при 9в - 66 Гц, при 13в - 82 Гц) скважность 136мкс
- питание 9в и 13в
- конденсатор по питанию 1000мкф, 2000мкф
Результаты исследования:
1) резистор 130 ом последовательно кондеру не влияет
2) Конденсатор 100нф на ноги 4558 - не влияет
3) Уменьшение резистора с 390 ом до 300 ом - поднимает чуйку (именно 300 ом - больше и меньше - чуйка снижается)
4) ставил в качестве делителя напряжения 100к как говорил алекс, действительно при увеличении верхнего сопротивления и уменьшения нижнего растет четкость рычания на максимальной чуйке и в определенных пределах растет чувствительность, но при указанных номиналах цена-качество получилось при сопротивлении верхнего резистора 50к, и нижнего 52к. Но действительно хорошие результаты получились при сопротивлении верхнего - 47к, и нижнего от 39к и меньше (я поставил 39к).
При емкости конденсатора по питанию 1000мкф - идет гораздо больше помех в динамик - поэтому допустимое сопротивление нижнего резистора 36к (чем меньше сопротивление тем больше чуйка).
Потом поставил кондер 2000мкф - чуйка такая же но без помех, поэтому рюзистор уже больше и не убавлял.
А теперь результаты:
питание 13в скважность 136мкс - чувствительность 45см на консерву
питание 9в скважность 136мкс - чувствительность 35 см на консерву

Для сравнения с платой на уд2
- питание 12в чувствительность на консерву 65см
- питание 9в чувствительность на консерву - 55см
- питание 7-8в чувствительность на консерву 45см

---

Подкину еще пару поленьев в костер:
Если поставить по питанию 1000мкф то в динамик лезут помехи и слабое рычание, но!
Жужжание начинает усиливаться с расстояния 55см. Тут автоматом напрашивается либо доп усилитель на вход 4558, либо увеличение индуктивности катушки (для увеличения амплитуды сигнала).

[AlexMash]

4) ставил в качестве делителя напряжения 100к

Но действительно хорошие результаты получились при сопротивлении верхнего - 47к, и нижнего от 39к и меньше (я поставил 39к).

Я не заморочился, оставил в плате постоянные резисторы просто поменяв местами, хотя конечно лучше показатели были на переменнике.

Еще момент, нужно подобрать сопротивление обратной связи переменником до начала самовозбуда. Т.е при поднесении цели, при первом щелчке происходит непрекращающаяся генерация исчезающая при сильном убавлении порога или отключении питания, -тут чуток убавить. Подобрать двумя резисторами гирлянду с максимально подобным подобранному сопротивлению.

У меня катушка чуть иная. Посчитаю количество витков, позже напишу.
Генератор на таймере и транзисторах все же разница.
Ключ у меня К829Б, транзистор S9015.

Эффект емкости 100нФ на ногах питания для меня был заметен, все ж не стоит его сбрасывать из внимания.
В общем для меня основные важные моменты - подбор R7,R2( под свою катушку ), R9-R10 и R обр.св.
Определиться бы со схемой на 4558 для рекомендации с максимальной повторяемостью под конкретную катушку.

---

напрашивается либо доп усилитель на вход 4558

Идея не плохая.

С изменением индуктивности грунт может сильней мешаться, чуйку порогом придется убавлять возможно.

[neurolight]

У меня вопрос: что если сделать для платы пирата отдельный преобразователь напряжения и подавать на ключ с катушкой к примеру 20-40 вольт. Чуйка сильно вырастет?

[боб]

Факт того, что с ростом напряжения узла накачки чуйка растет, подтвержден практикой. Были эксперименты доведения напряжения до 15в. с незначительным увеличением по сравнению с 12. Здесь стоит вопрос: - Зачем такой ценой?
Прибор отличный для начинающих. Вырос, штанишки стали маленькие, сшей новые, побольше, шыкарнее. Зачем на старые цеплять прибамбасы.
Есть желание, проэкспериментируй.

[Starojil]

Вот решил снять видео работы 4558D.
Чуть допилил буквально сегодня, работает не плохо.

Здравствуйте. А на 4560 не пробовали?

[apeks1]

на 4560 не пробовали?

я когдато пробовал в типовой схеме, пират не завелся и на тот момент не стал заморачиватся.
недавно делал 4шт. на мс33079 два нормально а два явно перемаркер при включении несколько секунд жужал дальше тишина без какой либо реакции, пришлось чуть покопатся и изменить резистор первого усилителя отвечающего за усиление с 1М на 100К

[Лесник]

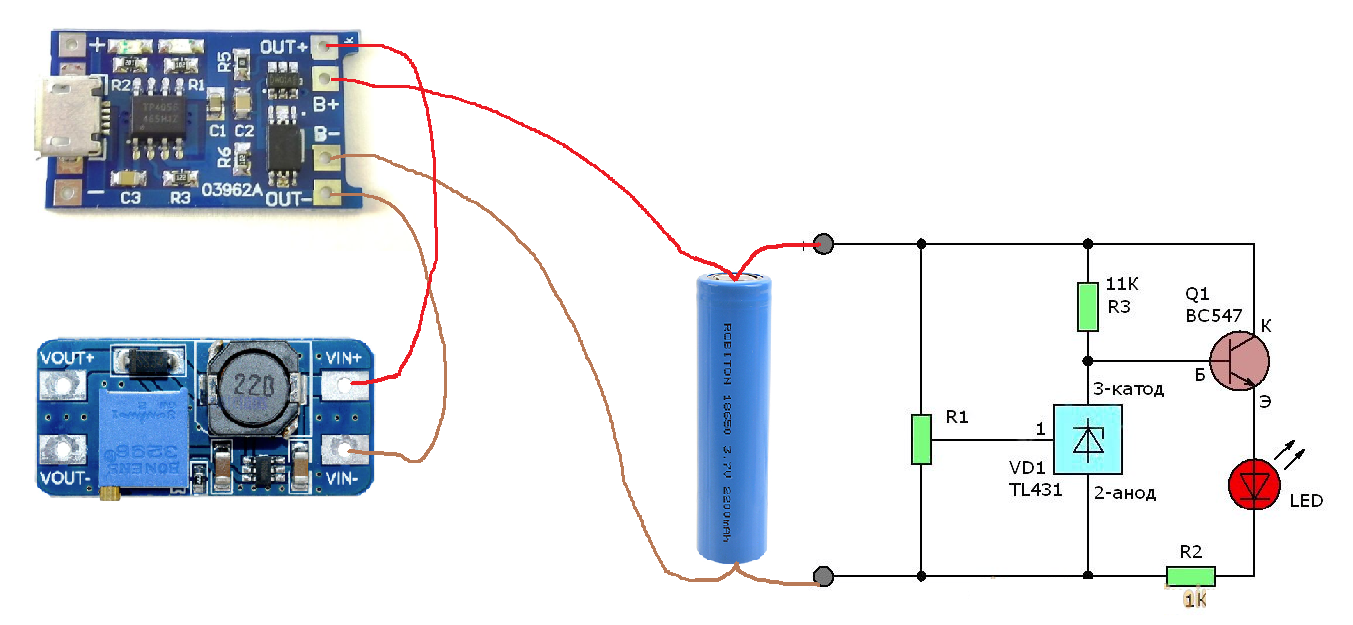

Подскажите а можно ли вот так организовать питание?
Подключил все вроде правильно.

И что подстраивать R1?

[VL60]



---

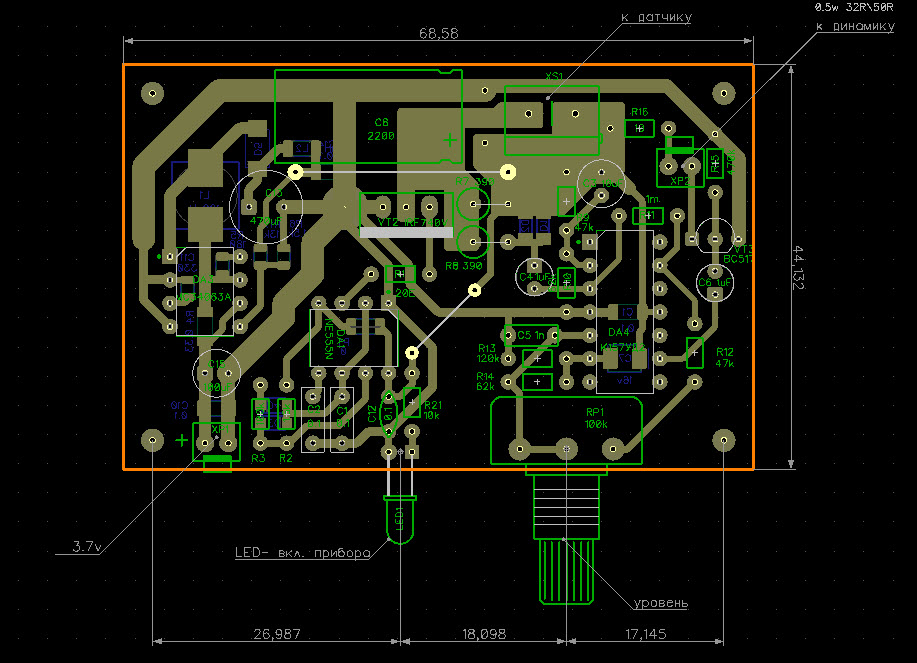

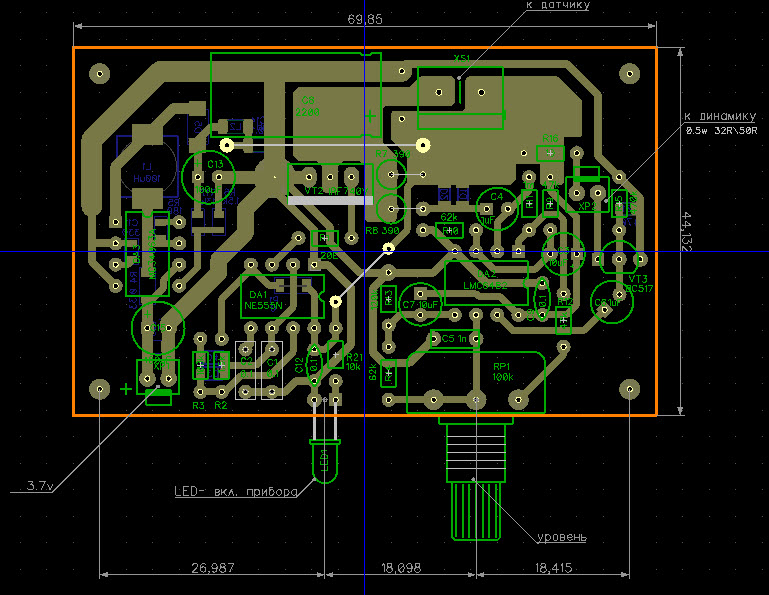

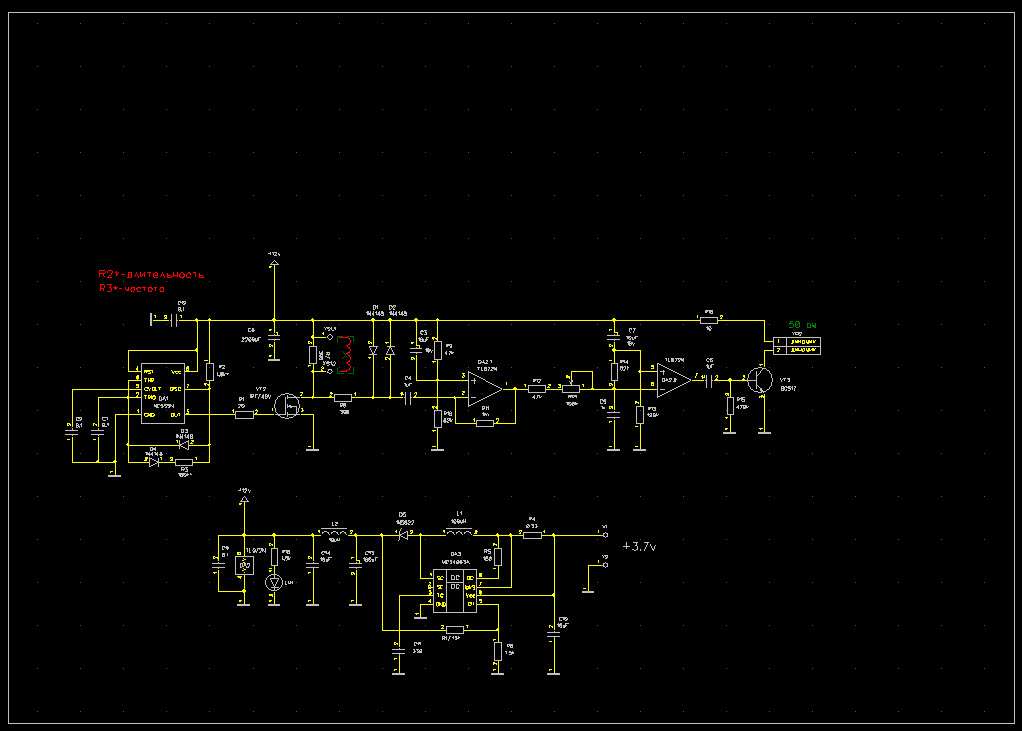

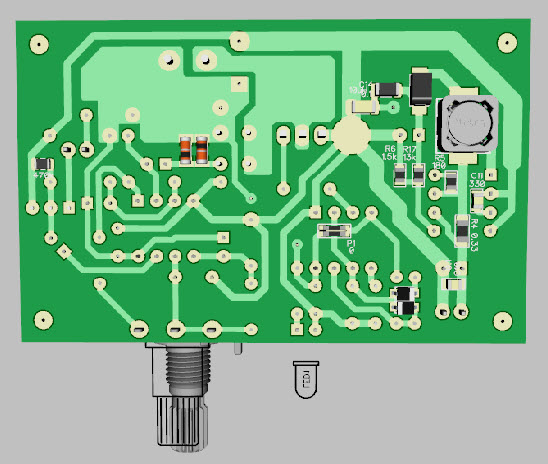

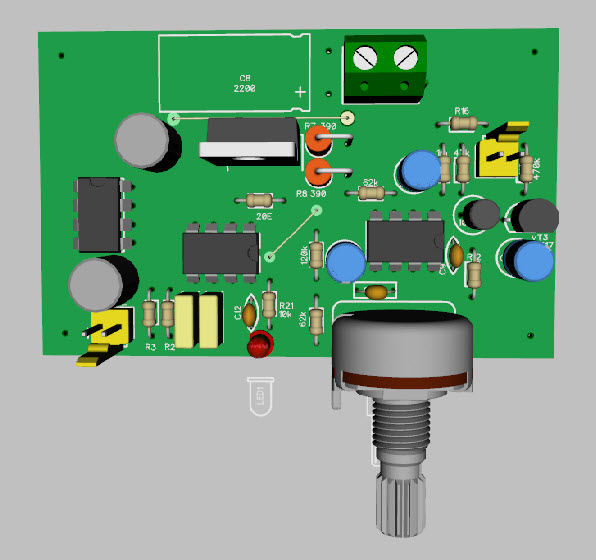

Давно использываю эту схему и печатные платы, проблем не каких.

---



[Лесник]

VL60, я про 34063 тоже сначала подумал просто модуль под руку попался решил использовать чтоб не валялся.
А дроссель обязательно такого типа использовать или можно например гантельку?

P.S. а можно ли схему в качестве получше, с компа все в квадратиках при увеличении. Второй вывод 34063 не на земле.
