Доработка металлоискателя Пират

[vako]

-vlad-,
И не надо никаких транзисторов. Резистор на 5в 10к, нужен до инициализации пина на вывод. Единственное, так это то, что надо подавать инверсный сигнал.

[-vlad-]

инверсный

Значит нужен транзистор все таки, что бы инвертировать сигнал с ардуино.

[vako]

инверсный

Значит нужен транзистор все таки, что бы инвертировать сигнал с ардуино.

Транзистор не нужен. Просто для включения на выход подаётся 0, а для выключения 1.

[-vlad-]

Или попробую в коде что то изменить, но там черт ногу сломит с этим таймером. Я на одном таймере построил 2 задачи. Задающая частота 125Гц125мс и регулировку sens(чувствительность). Тут вряд ли я смогу инвертировать сигнал...

[vako]

Или попробую в коде что то изменить, но там черт ногу сломит с этим таймером. Я на одном таймере построил 2 задачи. Задающая частота 125Гц125мс и регулировку sens(чувствительность). Тут вряд ли я смогу инвертировать сигнал...

а как формируется импульс управления?

[-vlad-]

vako, пост #451. Это мой сигнал на затворе.

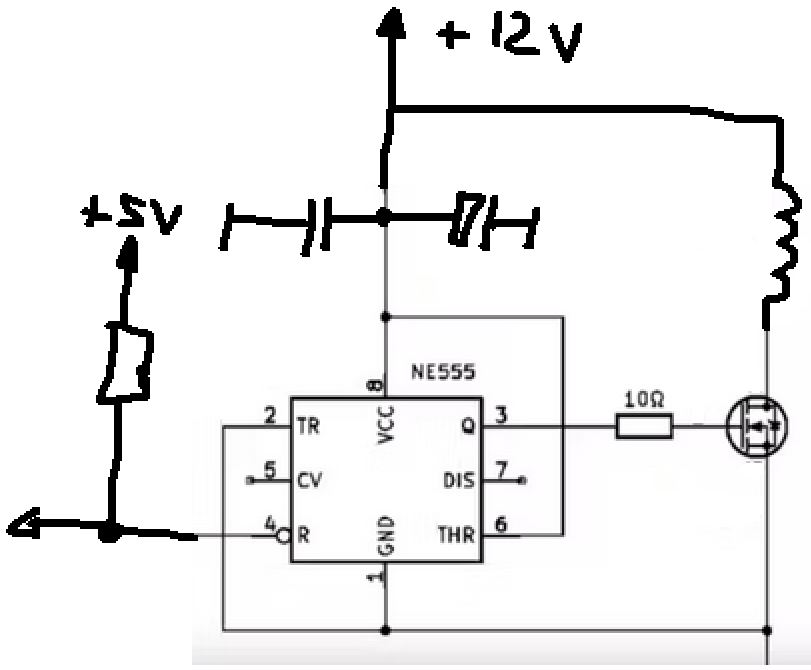

Значит на ne555 мне нужно же подать уже перевернутый сигнал?

---

импульс

Мне Кеn тогда помог и я его код модифицировал и разделил под 2 задачи. Сейчас комп включу.

[vako]

Значит на ne555 мне нужно же подать уже перевернутый сигнал?

Да. Включение 0, выключение 1.

[-vlad-]

Отправил.

[vako]

Отправил.

Сейчас посмотрю.

[-vlad-]

Хотя......ширина импульса у меня сейчас

Код:

OCR1A = 255;            // ШИРИНА ИМПУЛЬСА

Можно попробовать на этом сыграть.

---

По идее, если я полный цикл сделаю...полностью заполнение, то получится (высокий,100%ширина импульса), но это много . Отпаяю от затвора 22R и попробую завтра посмотреть на осцилографе и поиграюсь с шириной.
