Доработка металлоискателя Пират

[vako]

-vlad-, Попробуйте заменить, а лучше закомментируйте
TCCR1A |= (1 << COM1A1) | (1 << COM1B1);
на TCCR1A |= (1 << COM1A1) | (1 << COM1B1)| (1 << COM1A0);
по идее должен заработать инверсный сигнал на 9 ноге.

---

-vlad-, или можно поле строки TCCR1A |= (1 << COM1A1) | (1 << COM1B1);
написать TCCR1A |= (1 << COM1A0);

[-vlad-]

-vlad-, или можно поле строки TCCR1A |= (1 << COM1A1) | (1 << COM1B1);
написать TCCR1A |= (1 << COM1A0);

 Спасибо.

[vako]

-vlad-, или можно поле строки TCCR1A |= (1 << COM1A1) | (1 << COM1B1);
написать TCCR1A |= (1 << COM1A0);

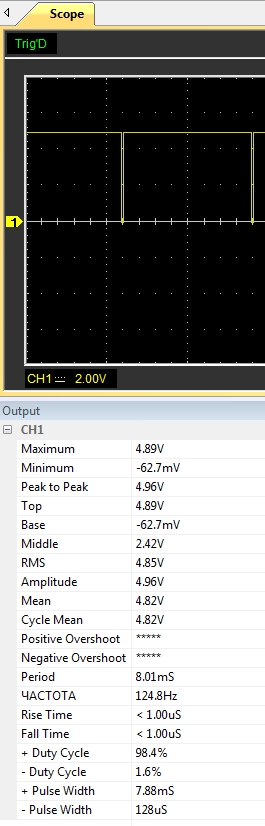

Спасибо.[attachment=8992]

Не за что.

[-vlad-]

Завтра на макетке попробую ne555.

[vako]

-vlad-, кстати. Перенесите на всякий случай в начало setup инициализацию выхода управления полевиком digitalWrite(pwmPin9, HIGH); pinMode(pwmPin9, OUTPUT);

[-vlad-]

Да сходил и смыл краску ацетоном с платы, хорошо что не траванул в перекиси. Завтра на макетке 555 протестирую, если все хорошо, то перерисую лайку. У меня там место есть свободное, думаю засуну 555.

---

Завтра вечером Layоut покажу.

[vako]

-vlad-, наверное надо наоборот pinMode(pwmPin9, OUTPUT); а потом digitalWrite(pwmPin9, HIGH);

[-vlad-]

pinMode(pwmPin9, OUTPUT)

Как комп включу, перенесу.
А вот

digitalWrite(pwmPin9, HIGH);

, я не помню, что бы я такое в коде у себя писал. Это дописать наверное надо?

---

Хотя и без этой строки запускается, но допишу на всякий случай.

[vako]

Это дописать наверное надо?

Да, это для выключения транзистора, пока шим не заработал.

[vako]

-vlad-, посмотрел вашу схему и не понял как она работает.
