Некоторые советские диоды малой и средней мощности выглядели примерно так же. Попробуйте рассмотреть под сильным увеличением. Если это был диод, то на нем будет обозначен один из выводов краской другого цвета.
|
Помогите опознать радиодеталь
|
05-10-2021, 13:46
05-10-2021, 14:25

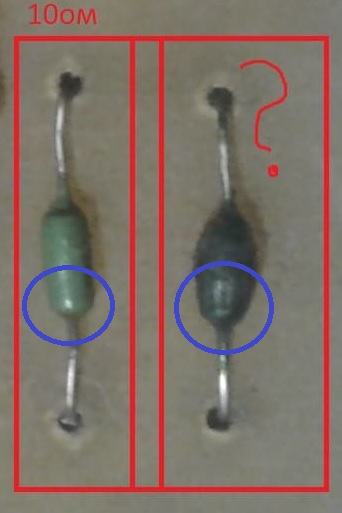

(05-10-2021, 13:46)Nik_4el : Это одинаковые элементы ,так как управление идёт на 2 одинаковых тиристора.Понятно что одинаковые, но что это, вот в чем вопрос, диод или резистор, динистор там ток до 200мА. кстати они похожие на прецизионные проволочные резисторы возможно для симметрии,только они больше размерами. надо сгоревший элемент раскрошить и если там проволока то это резистор. Aleksandr55, Второй ровно 10 Ом?
05-10-2021, 14:33
(05-10-2021, 14:25)baskit : Понятно что одинаковые,10 - это может быть диод Д310 ,диоды порой красили зелёной краской . Тиристоры Т161-160 порой управляются через диоды...
05-10-2021, 15:48
(05-10-2021, 14:33)Nik_4el :(05-10-2021, 14:25)baskit : Понятно что одинаковые,10 - это может быть диод Д310 ,диоды порой красили зелёной краской . Они оба зонятся в обе стороны Так что можно диоды туда поставить? (05-10-2021, 12:09)Лекс : Некоторые советские диоды малой и средней мощности выглядели примерно так же. Попробуйте рассмотреть под сильным увеличением. Если это был диод, то на нем будет обозначен один из выводов краской другого цвета. Нету там не какой маркировки, то и смущает (05-10-2021, 14:25)baskit :(05-10-2021, 13:46)Nik_4el : Это одинаковые элементы ,так как управление идёт на 2 одинаковых тиристора.Понятно что одинаковые, Судя по тестору 10om
05-10-2021, 16:28
(05-10-2021, 15:48)Aleksandr55 : [quote="Nik_4el" pid="1733" dateline="1633433636"]Германиевый диод порой шунтировали резистором. Это ведь самопал... В этой схеме если предположить что стоит германиевый диод , на его корпус могли намотать на длину корпуса тонкий провод создающий в результате параллельно шунтирующий резистор. Весь этот тандем покрасили краской. У германиевого диода под действием падения большого напряжения при прохождение прямого тока происходил разогрев с повышением температуры ,а во время - когда действует обратный ток ...мог возникнуть тепловой пробой . Поэтому для уменьшения обратного напряжения и обратного тока на германиевый диод ставили шунтирующий резистор. Кремниевые диоды этой бедой не страдают ,поэтому надобности в шунтирующем резисторе нет. П.С. Это мои только предположения о самопале... диоде + намотанном резисторе на нём.
05-10-2021, 16:57
Может другую плату управление сделать? что то не охота тиристоры положить
Или все таки поставить диоды как на вашей картинки
06-10-2021, 03:01
МЛТ-0,062вт резисторы (также С2-14, С2-23) были такого размера, и на них отсуствовала маркировка (только на упаковке она была). Поскольку раньше в Союзе маркировали цифрами, то маркировка не помещалась.
А второй тиристор исправный? Пробитый тиристор мог за собой утащить еще несколько деталей в этом канале.
06-10-2021, 04:04
Один был пробит, сейчас все рабочие
В этом канале не чего больше не сгорело
16-10-2021, 17:49
(06-10-2021, 04:04)caha2011 : Один был пробит, сейчас все рабочиеЧто за деталь это была?интересно ведь, (06-10-2021, 04:04)caha2011 : В этом канале не чего больше не сгорелону кроме зеленой детали.  сварку то хоть починили, не давно тоже менял на спутнике 140 тиристор и конденсаторы 5 шт 10000мкФ 63В, но там один тиристор и управляется по-моему просто с кнопки "но это не точно" там есть схема регулятора оборотов подачи проволоки и реле: на клапан, мотор и тиристор, закрывается тиристор сам после прекращения дуги. все просто как автомат калаша, а ну и ток регулируется "Плавно" галетный переключатель 5 положений длинны первичной обмотки. за 15 лет (активного использования на сто) замена рукава кондеры и тиристор. ну и мотор дворников с редуктором ВАЗ 2101-07.
|
|
