16-10-2021, 19:31
|
Помогите опознать радиодеталь
|
16-10-2021, 20:17

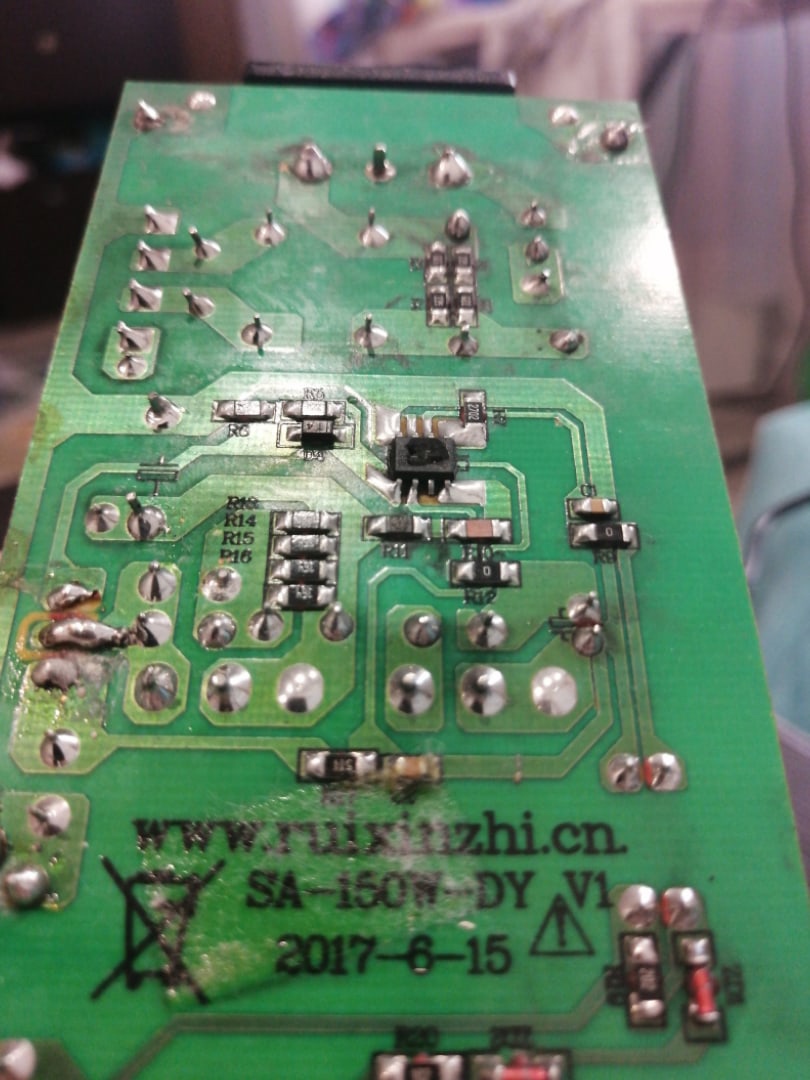

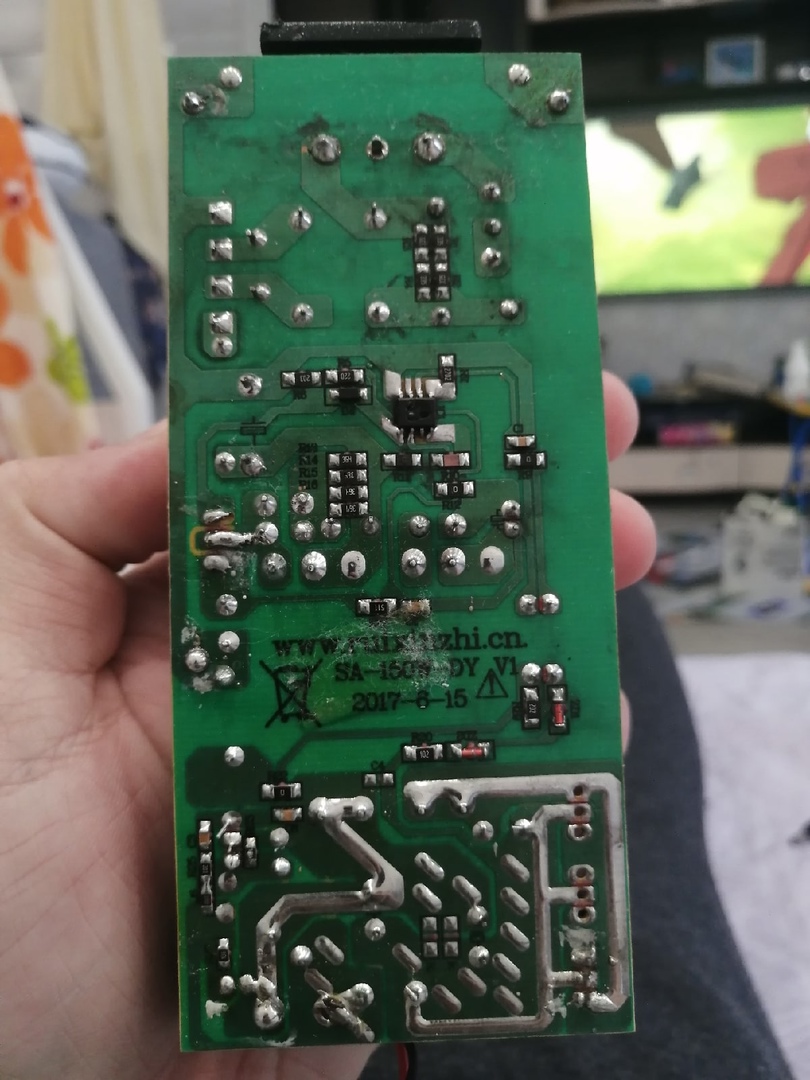

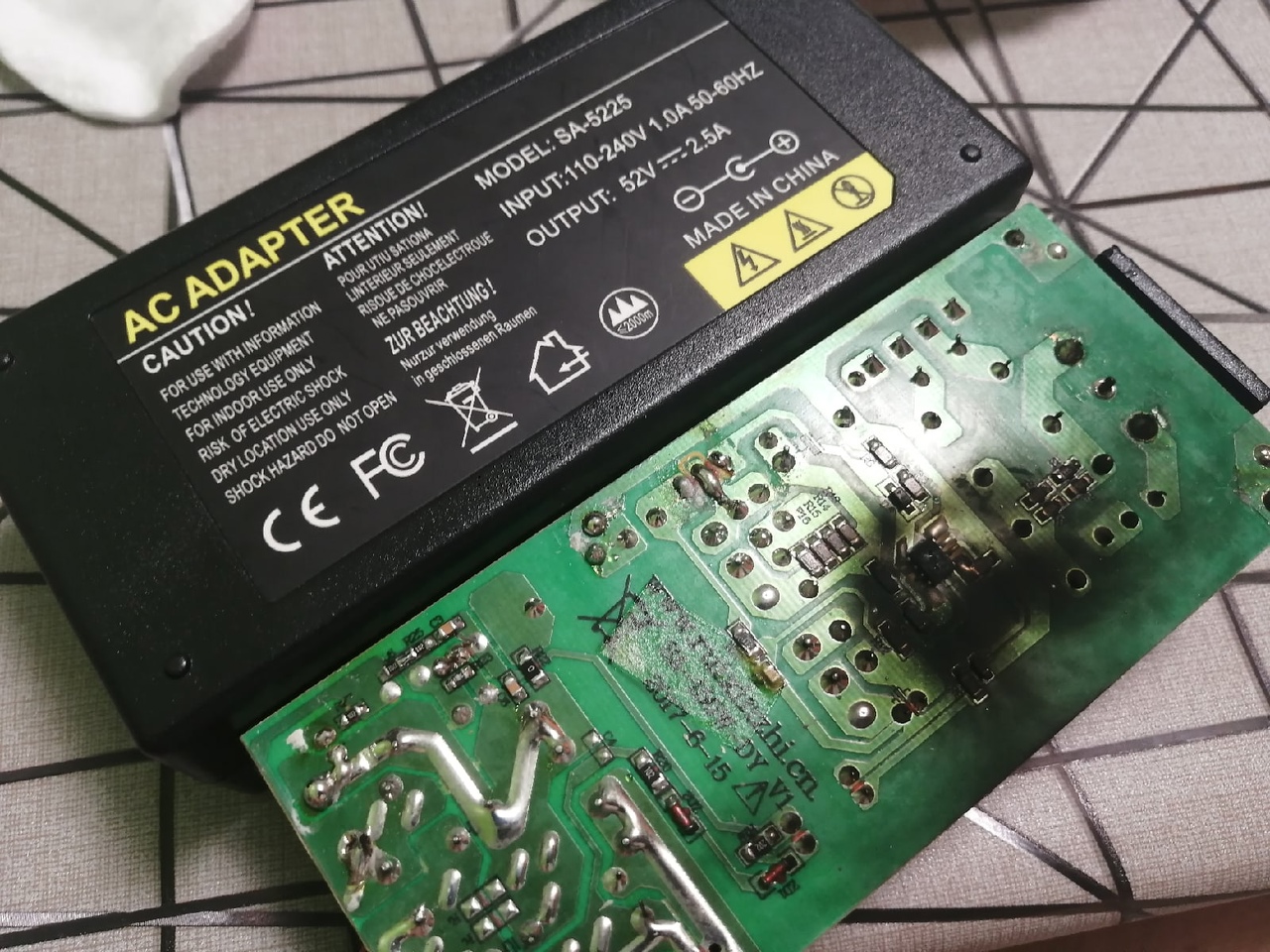

(05-10-2021, 16:28)Nik_4el : П.С. Это мои только предположения о самопале... диоде + намотанном резисторе на нём. Прикольно выкрутился...  Типа диод, но показывает 10 Ом...  и написано 10... и исполнение что очевидно заводское же!Я бы ещё подумал о дросселе... но дроссель 10 Ом не будет иметь сопротивление... сильно высокоомным дорогим проводом его пришлось бы мотать... Таким образом... это проволочный обрывной резистор на 10 Ом... для защиты коммутирующего транзистора от пробоя перехода управления тиристора... Он и выполнил свою функцию... оборвался и спас транзистор. Парируете, а зачем проволочный?... дак ещё и роль дросселька выполнял наверное...
17-10-2021, 16:08

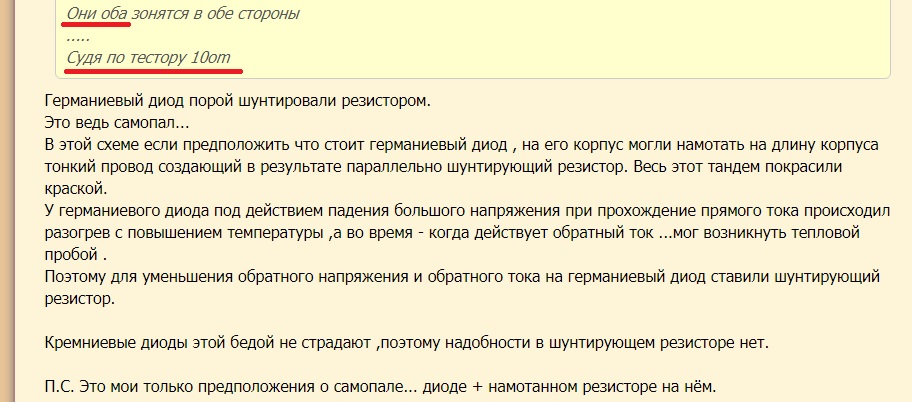

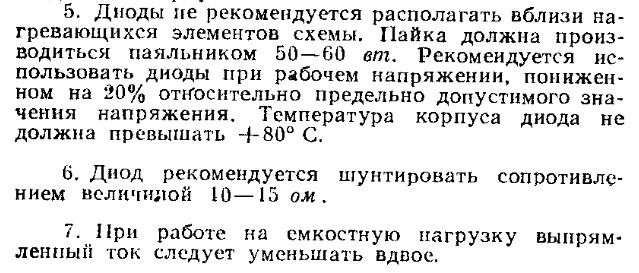

(16-10-2021, 20:17)ujvevf : Прикольно выкрутился...Вы же сказали что у вас оба по 10 Ом ,так как же мог один оборваться и показывать 10 Ом.  Что значит выкрутился ... Пытаешься челу помочь ...а он тебе ...выкрутился ... Я уже писал(смотрим скрин выше в этом посте)почему германиевые диоды нужно шунтировать . Это иногда указывается в документации... Кремниевым диодам эта бяка не грозит ,поэтому их можно ставить без шунтирования. Схемы с германиевыми и кремниевыми диодами... У вас ведь самопал и порой люди в свои конструкции ставили два в одном ,например,такое... Так как германиевые диоды боятся теплового пробоя ,то накрученный провод на корпусе ,можно сказать ,был ещё радиатором. Провод мог быть ,например ,0.1мм манганин(высокоомный ПЭШОМ). Это я и предположил ...сказав что это только моё предположение . Диод для меня в схеме лучше чем резистор....подумайте почему - подскажу...в чём у них разница.
19-10-2021, 08:12
(17-10-2021, 16:08)Nik_4el : Диод для меня в схеме лучше чем резистор....подумайте почему - подскажу...в чём у них разница. ...Не чуди... то что можно было бы обмотать... было бы миллиампер на 50 и имело бы большие чем тошо мы видим габариты. Ни про какие внешние диоды на тиристорах автор не упоминает, а на плате их тоже нет. Поэтому всё сказанное тобою ... -домыслы.
19-10-2021, 23:01

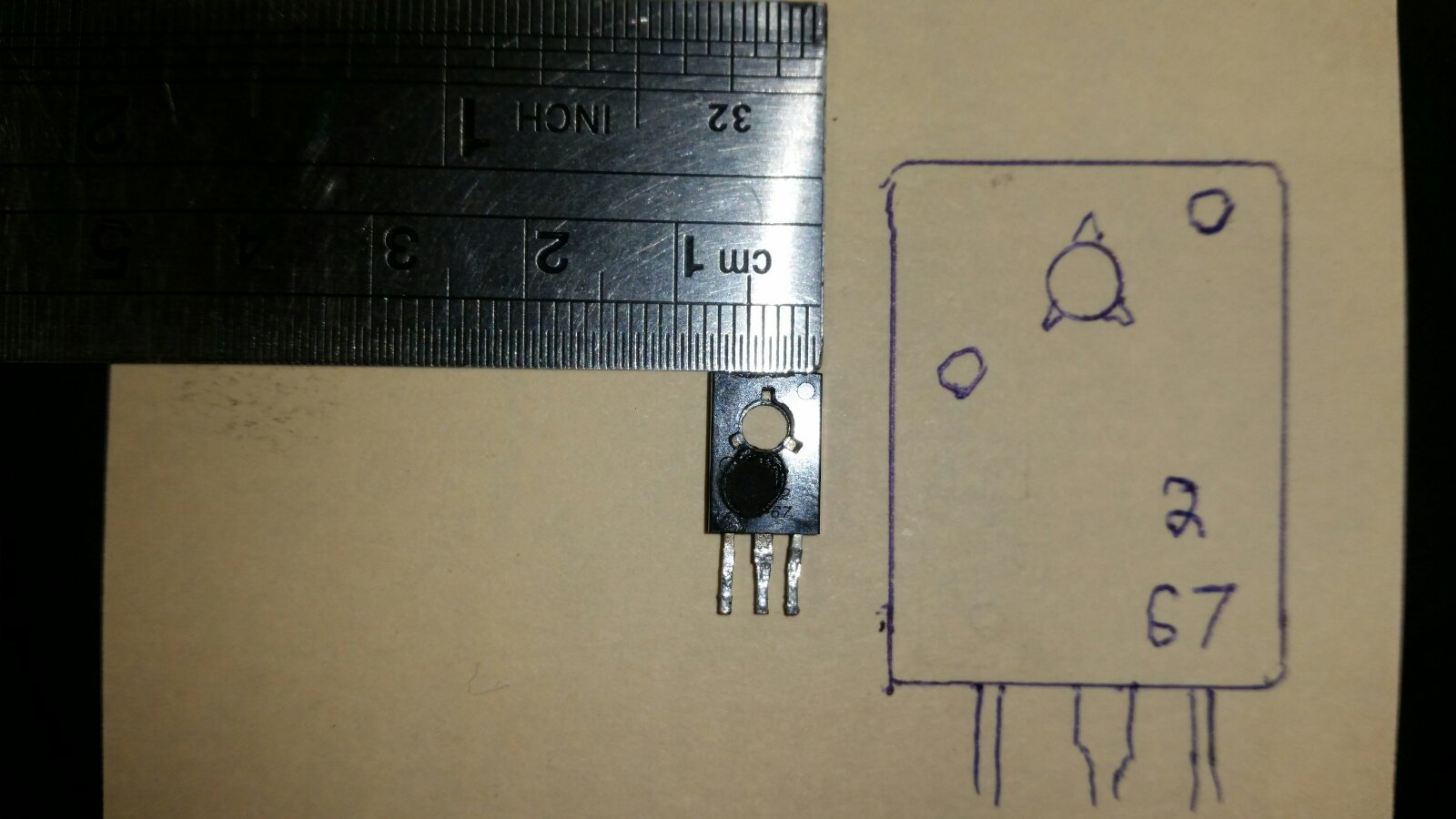

Здравствуйте помогите опознать детальку.
Все что смог прочитать рядом на листке, ну и на детали видно. Остальное выгорело. Стоит в блоке парктроников включает или ограничивает питание на камеру. Питание блока 12 вольт. Заранее спасибо.
20-10-2021, 03:24
Возможно что это 2SD882 (или 2SB772), нужно смотреть по дорожкам и окружающим деталям, какую роль играл этот транзистор в схеме, как был он подключен (и тгда уже судить, какой он проводимости был, соответсвенно делать вывод какой именно из этих двух он).
20-10-2021, 10:46
Спасибо очень похоже. Искал, что-то не нашел. На сколько понимаю у 88 элемента на выходе положительный потенциал (выход плюсовой), а у 77 отрицательный (выход минусовой) правильно?
21-10-2021, 03:04
Один из них PNP, другой NPN (в даташит посмотрите кто есть кто). А вот какой именно стоит на плате, нужно анализировать схему.
21-10-2021, 09:34
Всем спасибо, поставил два диода и один резистор на 47ом, аппарат работает
|
|
