Да, когда увеличил и подконтрастил - видно, но у нее не показаны катодные цепи питания.

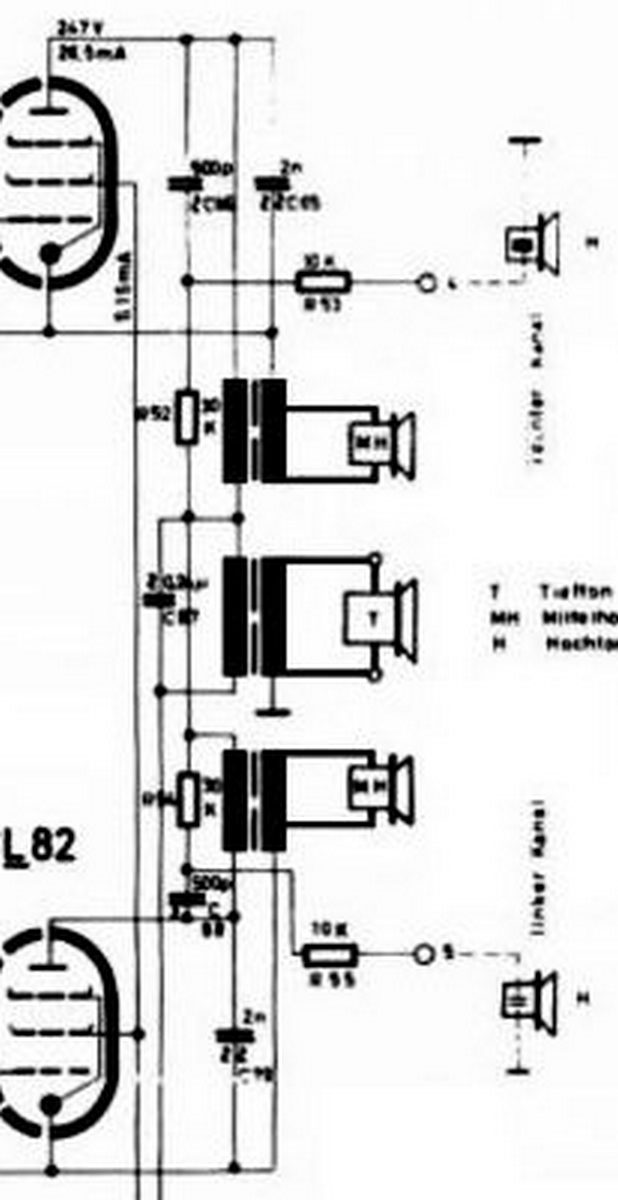

Действительно, и внизу обозначение элементов.
Теперь остается вопрос: -Зачем на средний транс загнали каналы в противофазе на одну обмотку? Ведь там будет только разностная, которая в среднем динамике будет только искажать сигнал? А немцы, когда все остальное, есть вопросик по декодеру ФМ, сделали так красиво - не дураки.

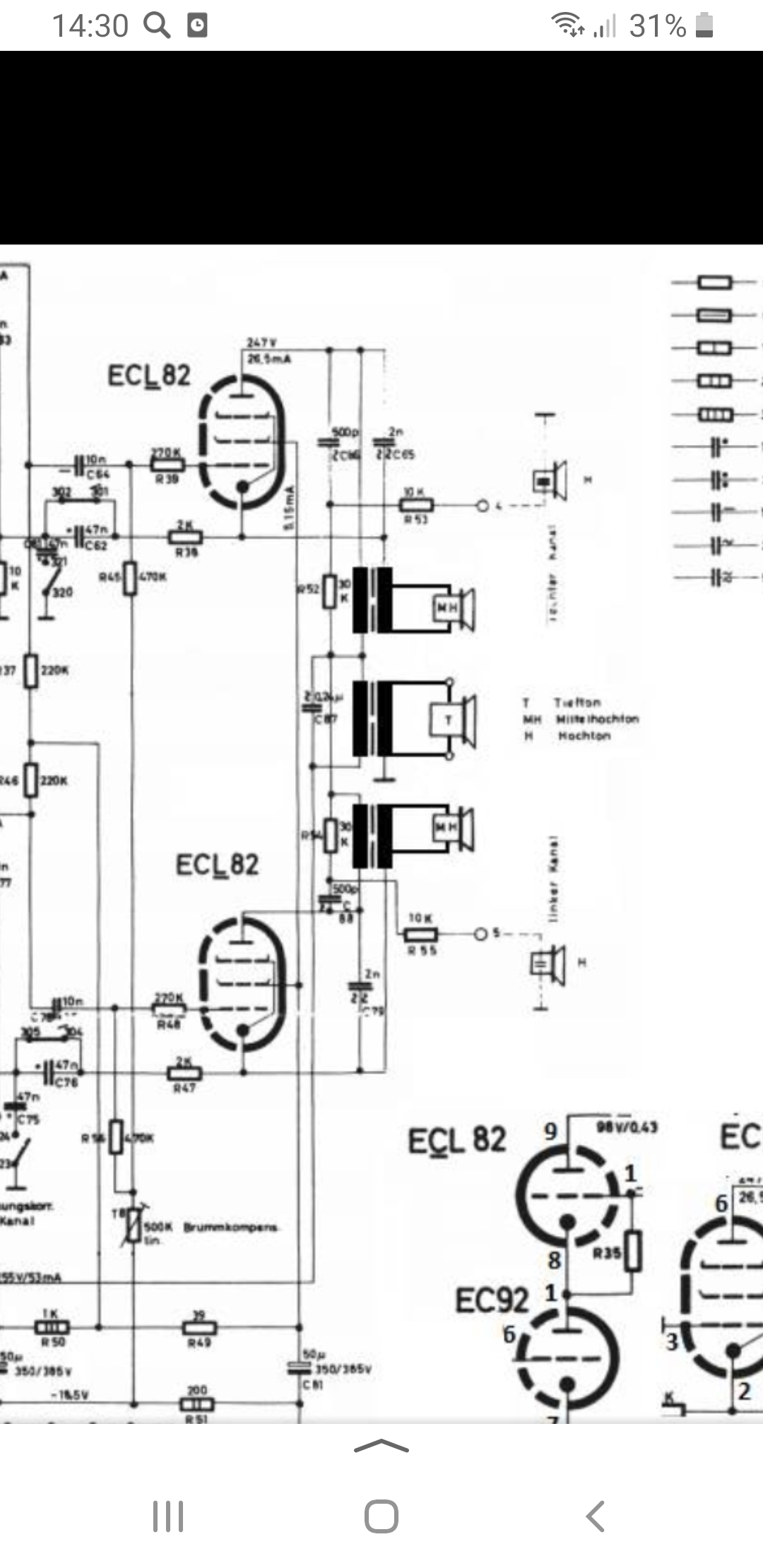

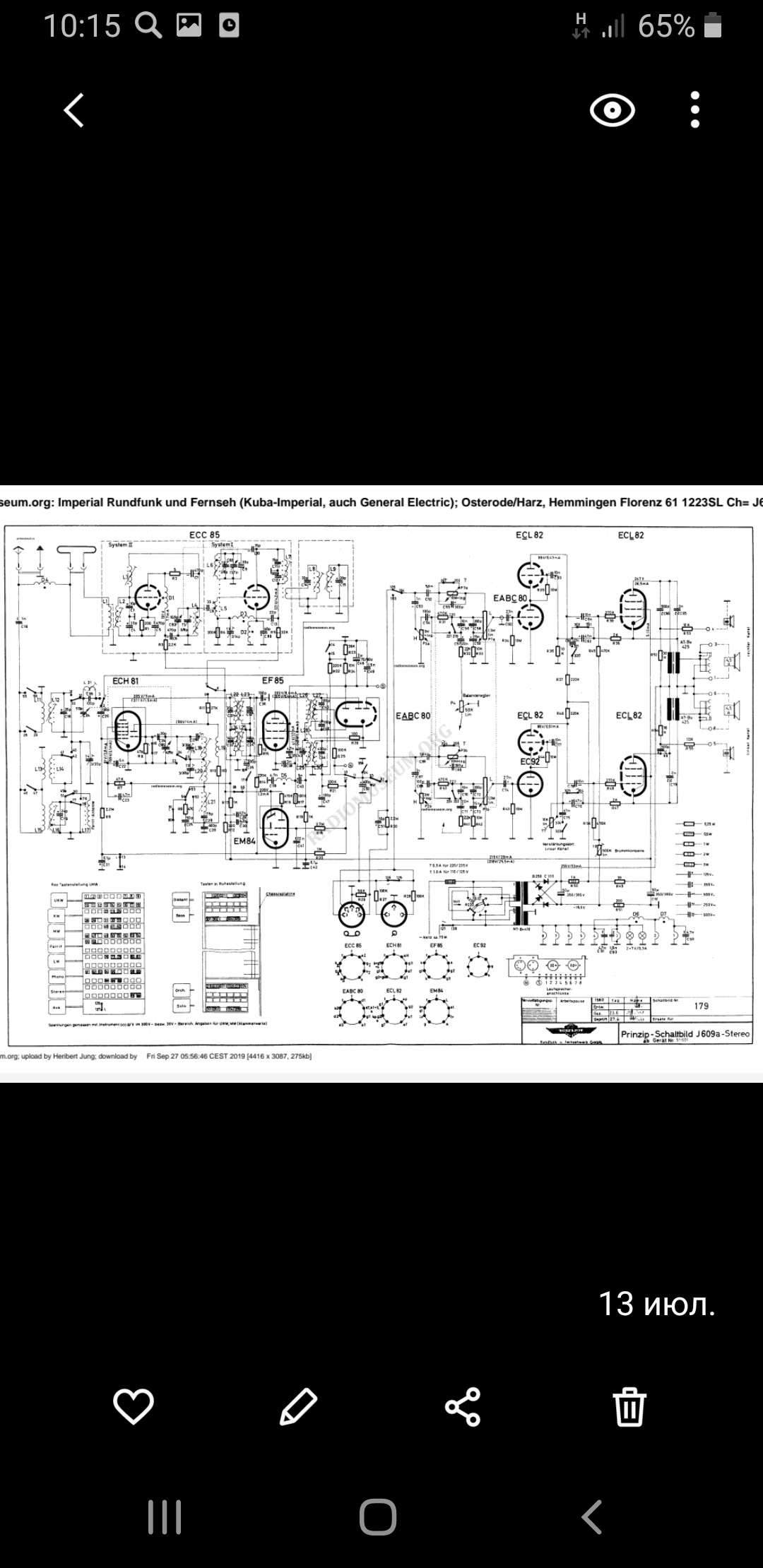

Тут по входам видно, что стерео, а третий транс , он воспроизводит низкие частоты, которые стерео сигнал не передают. Типа сабвуфера. Вот, с первого поста увеличил схему.
Вот, тут лучше видно, как оно подсоединено.
(22-11-2021, 00:07)боб : Да, когда увеличил и подконтрастил - видно, но у нее не показаны катодные цепи питания.
Действительно, и внизу обозначение элементов.
Теперь остается вопрос: -Зачем на средний транс загнали каналы в противофазе на одну обмотку? Ведь там будет только разностная, которая в среднем динамике будет только искажать сигнал? А немцы, когда все остальное, есть вопросик по декодеру ФМ, сделали так красиво - не дураки.

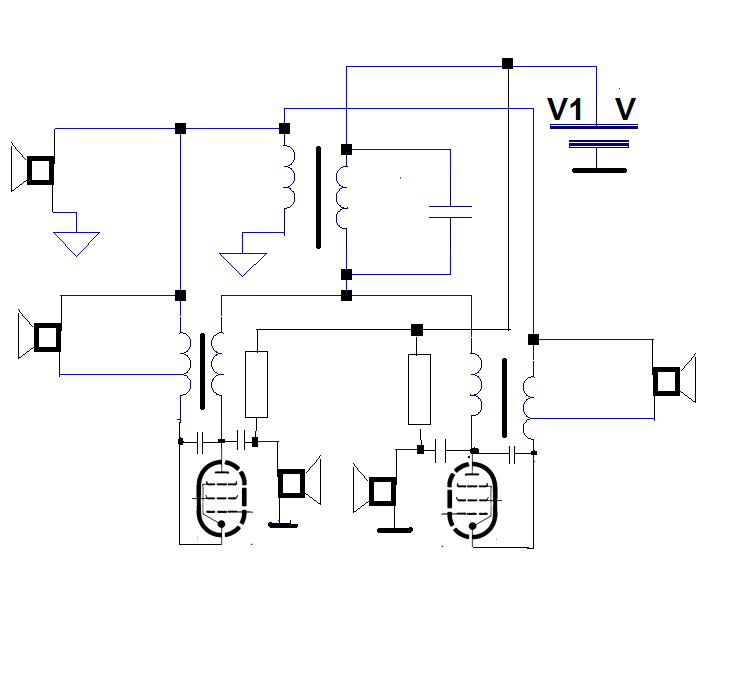

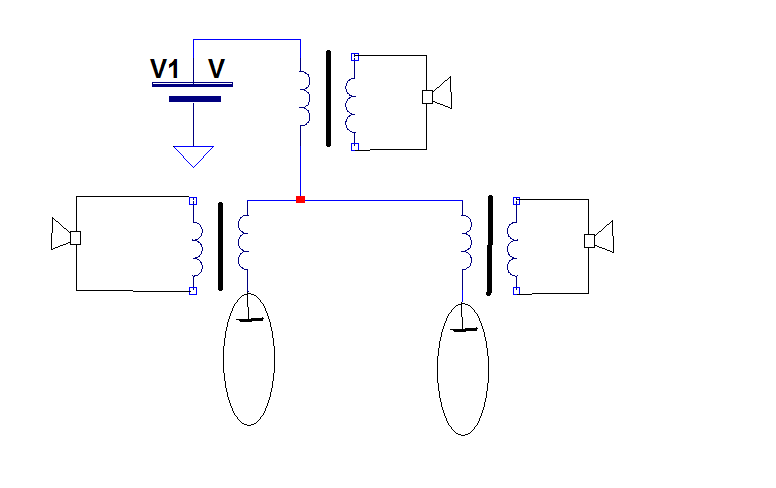

Почему в противофазе? Я вижу, что сигналы в фазе друг с другом, только в схеме средний транс зашунтирован конденсатором, что бы он не воспроизводил высокие частоты, я его не нарисовал, а редактировать уже не могу. кончилось время.
Здравствуйте, вы не переживайте, чтобы вам помочь - нужно досконально разобраться в схеме, что кстати и делают. Схема не разборчивая и это создаёт трудности.
(22-11-2021, 09:28)Aleks85kl : Здравствуйте, вы не переживайте, чтобы вам помочь - нужно досконально разобраться в схеме, что кстати и делают. Схема не разборчивая и это создаёт трудности.
Спасибо.
То есть, с выхода радиоприемника, сигнал брать нельзя?

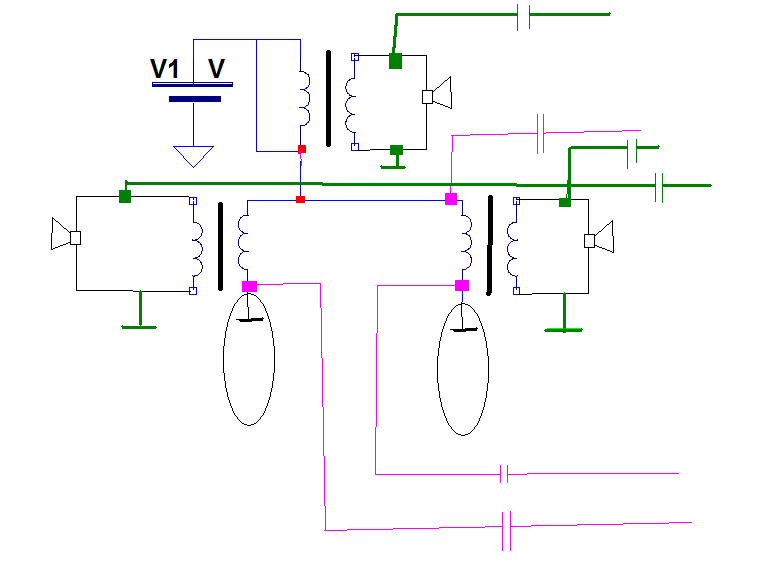

Тут два варианта, обозначенные зеленым и красным,и оба варианта плохие. Гораздо лучше , если подавать на усилитель со входа деки.
1 Тут очень сильный сигнал, порядка 100в до трансформатора, и порядка 8в на выходе после трансформатора.
Хотя можно на выходе поставить делитель и брать только часть сигнала по амплитуде.
2 Сигнал сильно искажен, еще исказите на усилителе, то будет не естественное звучание.
Хотя, как говоря: хозяин барин, может делать, как он хочет, в я бы так не делал.
(22-11-2021, 10:05)dvp : Тут два варианта, обозначенные зеленым и красным,и оба варианта плохие. Гораздо лучше , если подавать на усилитель со входа.
1 Тут очень сильный сигнал, порядка 100в до трансформатора, и порядка 8в на выходе после трансформатора.
2 Сигнал сильно искажен, еще исказите на усилителе, то будет не естественное звучание.
Хотя, как говоря: хозяин барин, может делать, как он хочет, в я бы так не делал.
Спасибо.
А если на этот усилитель повесить, вот это:
Низ 4а32, перемотан на 4 Ом. без рупокра, через фильтр. Обрезать верха. Сч,вч. Поставить Пи 407h-409h или MACHETE ETP1623-Z1, это тоже 4 Ом. Но чуйка 91дб. Пи чуйка хорошая, но 8 Ом. Если их через кондюк???
На три полосы, будет звучать?
Если озвучить, не для дискотеки, мощности, громкости, хватит?

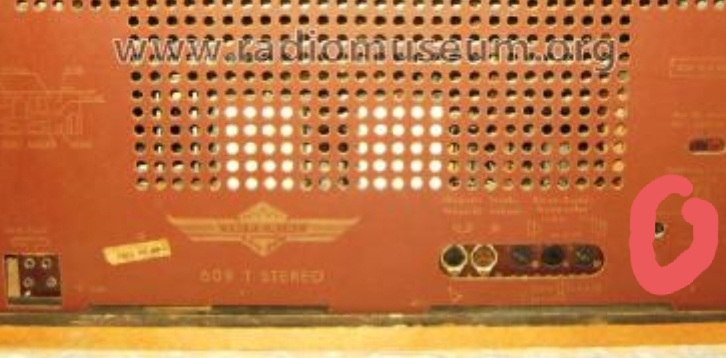

Обратите внимание на заднюю крышку. Обведено. Это регулятор баланса. У меня есть другое, идентично первому, только без третьего транса. Так там, тоже регулятор баланса. Схему выложил.
Вот мой один в работе.
Вот, так понятнее. все завязано через ООС, и громкоговорители, и лампы, то при выходе со строя любого громкоговорителя система перестает качественно работать. Не указаны начало обмоток трансформаторов. Это плохо. Оно тут влияет, т.к. трансформаторы входят в препаратную связь.
