Сигнал НЧ в ламповом радио

[radziwill]

Часть схемы смог скачать и попытки закончились.
Обе скачал, всё можно обойти.
Можно нормально посмотреть теперь уже.

Что, можно обойти?

[dvp]

Вот так можно подключить усилители, только повторяю, качества не будет.

---

Вот так можно подключить усилители, только повторяю, качества не будет.

[radziwill]

Вот так можно подключить усилители, только повторяю, качества не будет.

---

Вот так можно подключить усилители, только повторяю, качества не будет.

Спасибо, большое.
Тогда не буду огород городить.
А что скажете по поводу того, что я писал выше.
Про динамики?

[KRAB]

Я бы не ломал это радио,там все уже продумано с псевдостерео,это ретро аппарат,можно найти другое решение озвучки

[боб]

Всё это, хорошо. Но на свой вопрос, я , так и не получил ответ.

Схема радиоприемника имеет выход на запись магнитофоном, который почти не используется.
Подрегулировав R29 и R30 можно на первой клемме разъема сделать выходное напряжение для входа на полноценный Усь от 0.25 до 0.75мв. Как по мне, лучше взять выход темброблока и все регулировки проводить приемником, для экономии отключив накал ламп УНЧ.
Но даже 5 вт, для дома с лихвой хватает, зачем добавлять.

dvp, все правильно, всех запутав, я сам не пойму почему со входа прогнал не 2 сигнала а синусоиду, и получил противофаз. Стареемс.
Теперь и катодные цепи стали на место. В действительности имеем двухполосный полноценный стереоусилитель НЧ, а конденсатор С87 кроме того, что подрезает высокие частоты для НЧ, еще и подкорачивая нагрузку потерь для ВЧ сигнала боковых колонок, на них амплитуду увеличивает.

там все уже продумано с псевдостерео

ты знаешь, сам себя запутав, я тоже так думал.

[radziwill]

Большое спасибо, всем участникам, разбора моего вопроса.
Единственное на что не получил ответа, так это про динамики.
Вопрос описан выше.
Посоветуйте, какие динамики использовать?

[dvp]

Посоветуйте, какие динамики использовать?

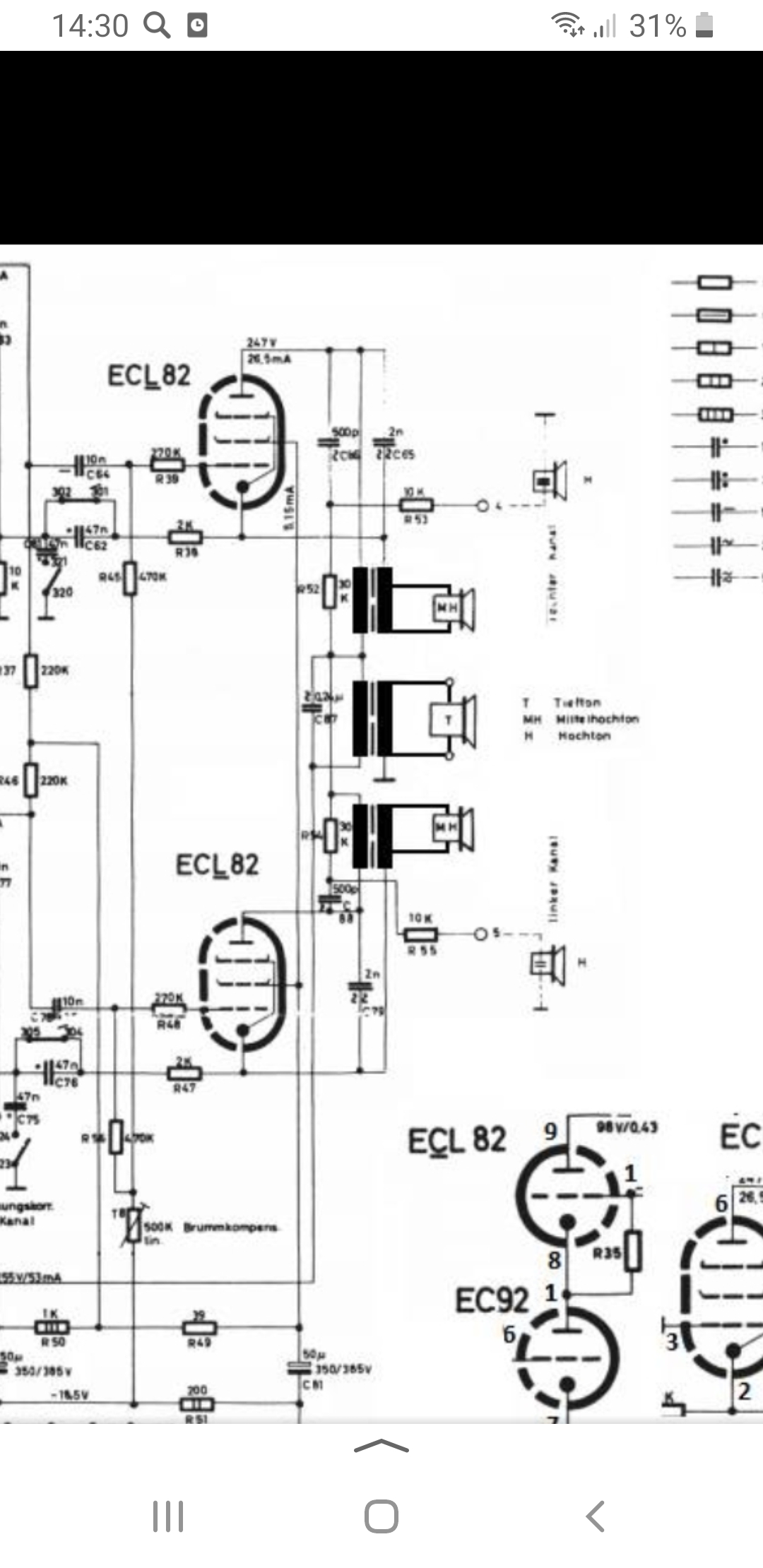

Тут надо смотреть, на сколько ом  используются динамики, такие и использовать,  и мощность не ниже рабочего, частоты тут не большие, вряд ли  больше 10-11 кгц, то  сильно высокачастотные не стотит  ставить.  Только такая схема не любит работу без нагрузки. Это же немцы проектировали, у них порядок, если положено 5 динамиков, все должны стоять, и отсутствие любого сказывается на общем качестве.  МН- высокочастотные,  их 2 шт, а Т динамик, это низкочастотный, высокие частоты на него не попадают, все  проходит через конденсатор. А еще 2 шт, это подключение наушников, показано подключение штриховой, там стоит в цепи  резистор 10к, значит высокоомные наушники.

[radziwill]

Посоветуйте, какие динамики использовать?

Тут надо смотреть,

Спасибо. А как узнать, какой высоточачтотник, сколько кГц динамик нужен.

На других немецких радио стоят твиттера 16 кГц.
Вот, у меня на Blaupunkt, стоит 16 кГц.

Частотная характеристика: от 6000 Гц до 16000 Гц Сопротивление: 6 Ом сигнальное давление. 94 дБ

Как узнать, какой можно использовать твиттер?

[dvp]

Скорее должны подойти такие пищалки. Там очень жестких пределов нет. А какова мощность пищалок?

Что бы точно ответить на Ваш вопрос надо знать параметры трансформаторов, их витки, индуктивности обмоток, размеры железа, тогда можно составить модель на симуляторе и рассчитать, а так, это гадание на кофейной гуще. Эти параметры должны быть в Интернете.

[radziwill]

Скорее должны подойти такие пищалки. Там очень жестких пределов нет. А какова мощность пищалок?

Что бы точно ответить на Ваш вопрос надо знать параметры трансформаторов, их витки, индуктивности обмоток, размеры железа, тогда можно составить модель на симуляторе и рассчитать, а так, это гадание на кофейной гуще. Эти параметры должны быть в Интернете.

Это,
всё, что нашёл.
Думаю, не больше ватта.
Но даже если усилитель выдаёт 14 кГц. Если поставить дин с 20000 кГц. Ничего страшного не будет?
