Сигнал НЧ в ламповом радио
#1
Уважаемые Мастера, пытаюсь создать, что-то,  но не знаю, как.
Вопрос. Есть немецкий радиоприемник. У него на выходе две лампы, но три трансформатора.
Понятно, первое " стерео ".
Два поконально,  один, типа сабвуфер.  Ясно, мощности мало.
Хочу купить три моноблока, на канал.
Но, как брать сигнал, прямо с выходов на трансах, ИЛИ???
Буду,  очень признателен.
#2
(19-11-2021, 11:14)radziwill : Понятно, первое " стерео ".
Два поконально,  один, типа сабвуфер.

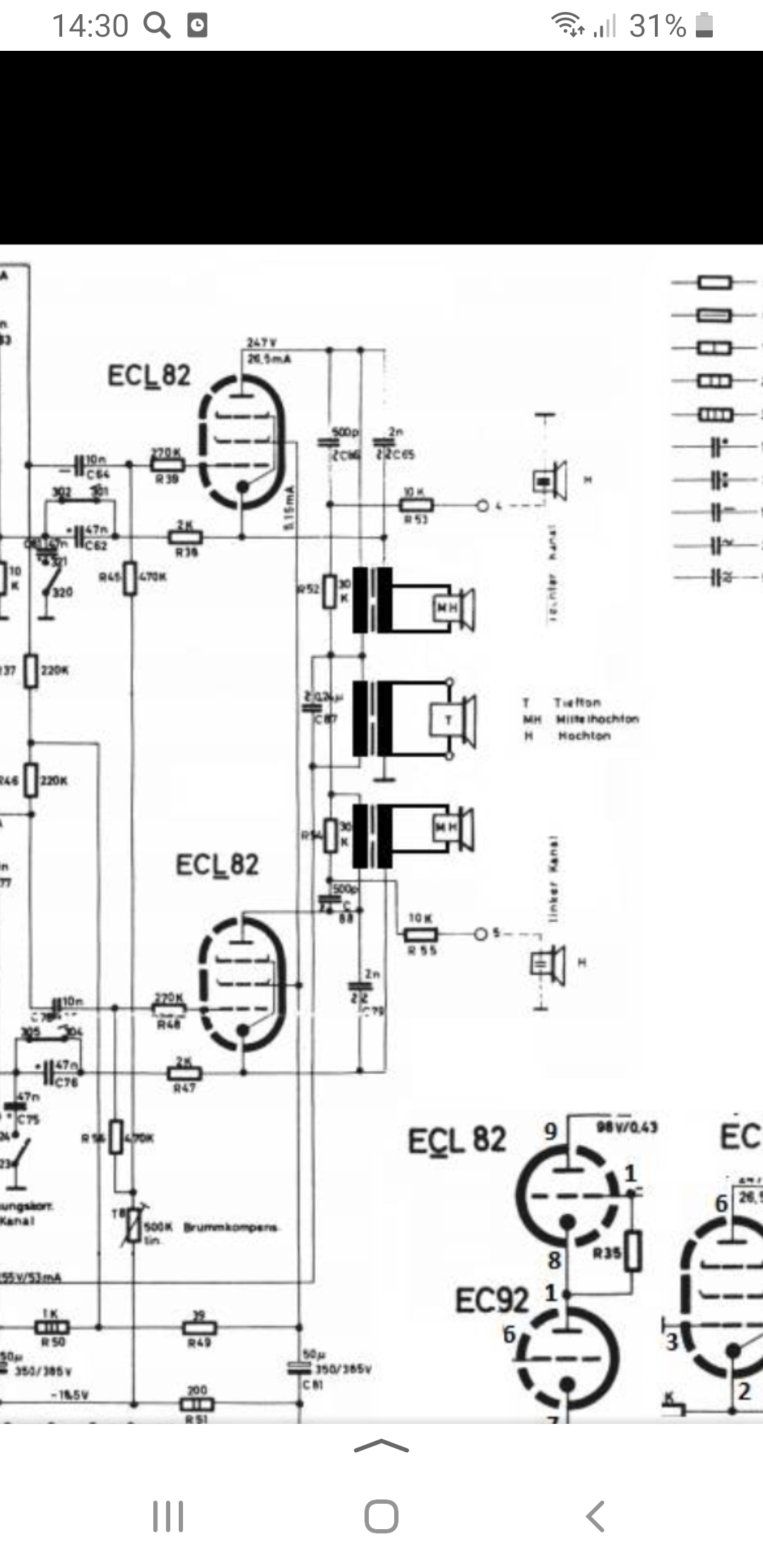

Судя из приведенной схемы, немного не так. Показан один высококачественный широкополосный с достаточной мощностью канал, разделенный опять таки во благо качества, на 3 полосы.
#3
(19-11-2021, 22:14)боб : Судя из приведенной схемы, немного не так. Показан один высококачественный широкополосный с достаточной мощностью канал, разделенный опять таки во благо качества, на 3 полосы.
Спасибо.
Но радио, позиционируют, как стерео. Да и вход стерео. На сколько я вижу, ИМХО.
#4
Почему бы не показать всю схему. Там уверен есть интересные элементы, да и кому то еще понадобится.
Меня уже интересуют еще и фотографии трансформаторов, что там даже на уровне приемник, творили немцы, а именно к-во выводов катушек. Вот по ним в сочетании со схемой можно будет судить что это, а так же - аудиофил (это я условно возвышая) или один из истории.
К стати, какого года выпуска?
(19-11-2021, 11:14)radziwill : Но, как брать сигнал, прямо с выходов на трансах, ИЛИ?
Главное - не ломай рэтро, а при условии ИЛИ - соблюдай ПТБ, в схеме может быть и более 1000в..
#5

(20-11-2021, 10:51)боб : Почему бы не показать всю схему. Там уверен есть интересные элементы, да и кому то еще понадобится.
Меня уже интересуют еще и фотографии трансформаторов, что там даже на уровне приемник, творили немцы, а именно к-во выводов катушек. Вот по ним в сочетании со схемой можно будет судить что это, а так же - аудиофил (это я условно возвышая) или один из истории.
К стати, какого года выпуска?
(19-11-2021, 11:14)radziwill : Но, как брать сигнал, прямо с выходов на трансах, ИЛИ?
Главное - не ломай рэтро, а при условии ИЛИ - соблюдай ПТБ, в схеме может быть и более 1000в..


Нее, ломать не буду.
#6
В схеме нет стерео,может "псевдо" ,выход двухтактный
#7
(20-11-2021, 22:22)KRAB : может "псевдо"
Да, эффект стерео создается емкостным сдвигом фаз на крайних колонках.
#8

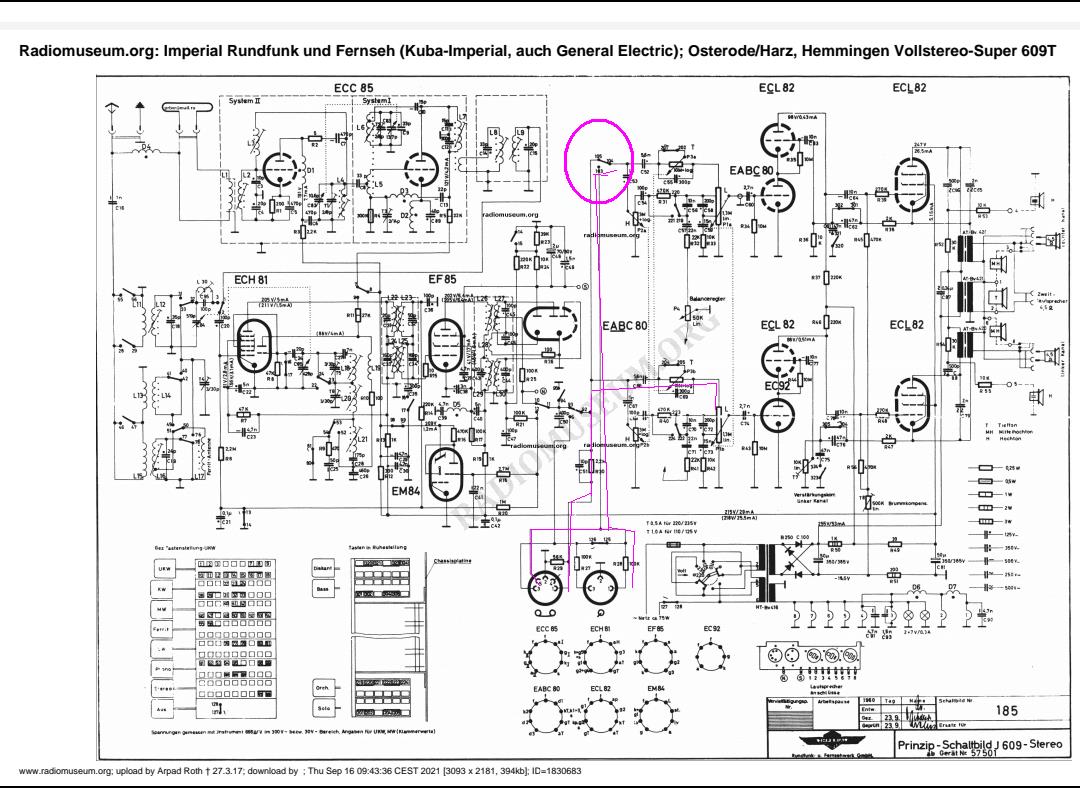

Это чисто стерео,  переключив  переключатель, который я обвел , и  получаем 2 канала. Кстати, эти  входы можно использовать и для  стороннего источника, без ни какой переделки.

Файлы вложений Эскизы

#9
(21-11-2021, 00:11)dvp : Это чисто стерео,  переключив  переключатель, который я обвел , и  получаем 2 канала. Кстати, эти  входы можно использовать и для  стороннего источника, без ни какой переделки.


Понял, спасибо.
Фишка в том, что есть только шасси. Хочу соорудить бар.
Вставлю радио.  Но это моя, столярская история.
У меня получается, что низ могу поставить по центру,  внизу изделия, а св,вч, вверху по бокам.
Но мощность выхода общая 7 ватт.

Низ 4а32, без пиписьки, через фильтр.  Обрезать верха. Сч,вч. Поставить Пи 407h-409h или  MACHETE ETP1623-Z1
Думаю, будет тихо.  Вот и решил на каждый канал поставить по моноблоку.
Но если брать на прямую с выходов, что получится?
Думаю через сопротивление,  тоже не айс.
На усилитель подойдётся от 1х до 30 микро вольт.
Вот и вопрошаю,  что делать???
#10
(21-11-2021, 00:11)dvp : Это чисто стерео, переключив переключатель, который я обвел , и получаем 2 канала. Кстати, эти входы можно использовать и для стороннего источника, без ни какой переделки.



Kuba-Imperial Vollstereo-Super 609T.
