Подводный металлодетектор Barracuda PI

[Boltyara]

Я думаю это из-за разброса параметров полевиков

Возможно несоответствие ширины импульса накачки и индуктивности катушки. Катушку лучше не перекармливать. Деньги на ветер... + тупой прибор.... I=V/L*t

---

заменить 2n5485?

должен хорошо пойти bf256b

---

Не ругается ли прибор на взмахи катухой и сырость ?

над мокрым соленым песком датчик нужно вести ровно. Если махать вертикально - будет отклик. Соль+ вода= электролит, имеет конкретный вихретоковый отклик.

[gal]

Двойная экранировка графитом - почему?
В таких искателях катушку вообще не экранируют.

[Boltyara]

Никто и не заставляет... Делают те кому надо... Наш армейский ИМП-2 (изделие ПР-507) имеет раздельные катушки (приёмник- передатчик) в датчике типа DD, мы его рамкой зовём. Датчик зкранирован, кабель то же. Принцип работы похож на сюрф или барракуду. То же двухсторобовый метод. Если кому интересно: импульс накачки 70мкс, задержка (main delay) 20мкс . оба строба выборки по 10мкс. Второй строб (компенсационный) берётся непосредственно перед импульсом накачки. Частота повторения около 120Гц, если память не изменяет.

[yakopka]

импульс накачки 70мкс

Чёй-то как-то маловато?

[Boltyara]

Хз... Посмотрел таки руководство- так и есть, а с частотой ошибся. Частота повторения 500Гц.

[Tip32]

Архива с печаткой я так понимаю ни у кого нет ? ) Я лишился компа нарисовать не смогу ... Делаю так - сразу с телефоном иду в распечатку )) Скинтье плиз печатку в формате лейаут, нужно попробовать собрать этот приборчик...

[transistor856]

Я вот что подумал- а не заменить эти полевики одной 4066?

---

Окромя конечно irf9640

[Tip32]

Мне лично без разницы , но для удешевления лучше сд и еще ее проще найти.

[Leha™]

Архива с печаткой я так понимаю ни у кого нет ? ) Я лишился компа нарисовать не смогу ... Делаю так - сразу с телефоном иду в распечатку )) Скинтье плиз печатку в формате лейаут, нужно попробовать собрать этот приборчик...

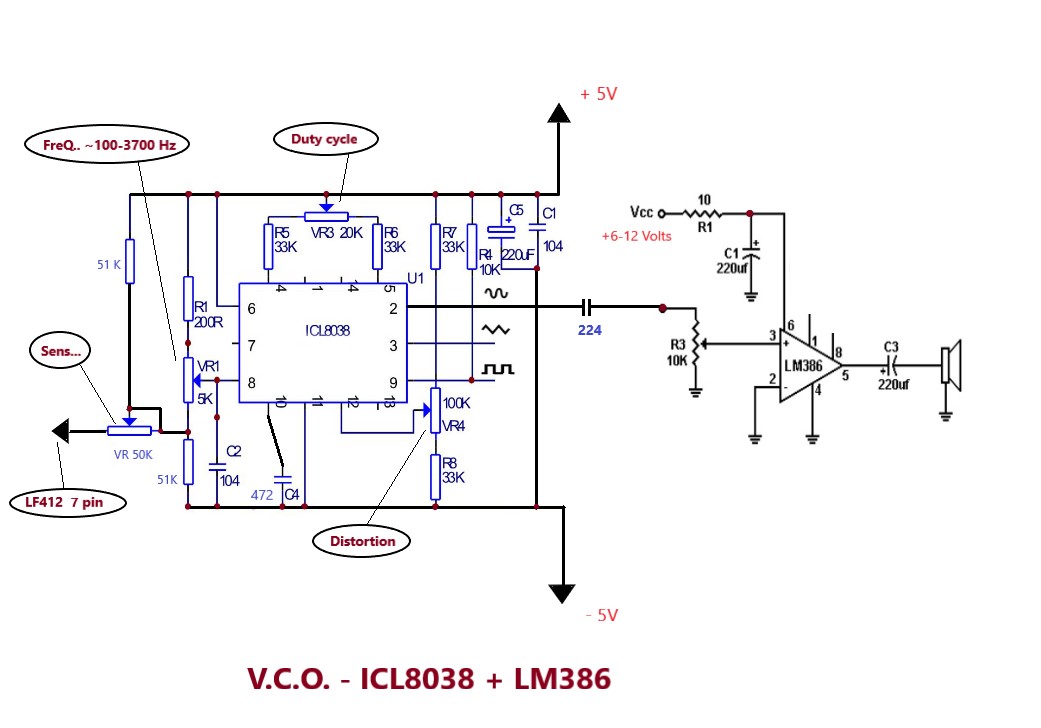

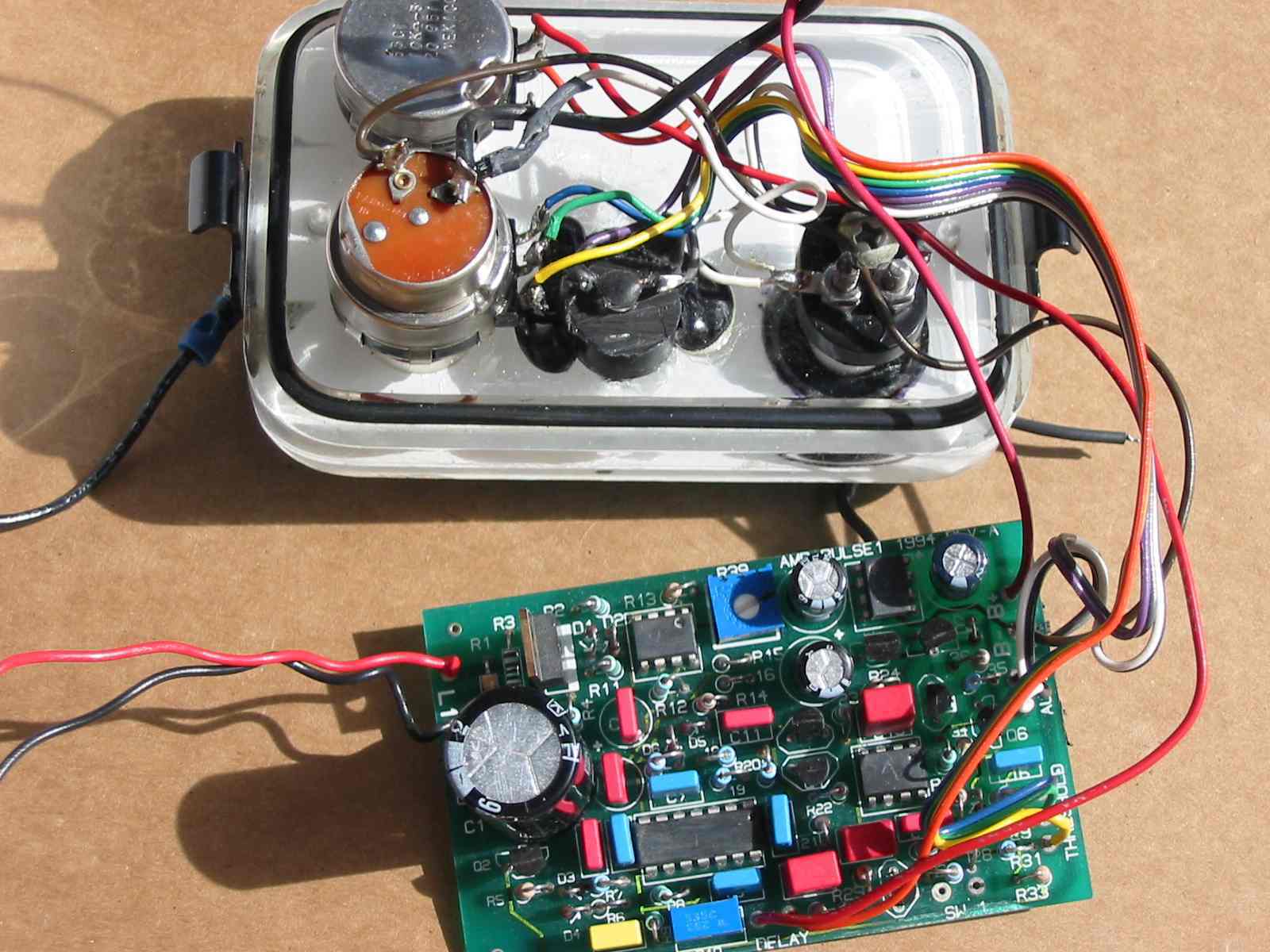

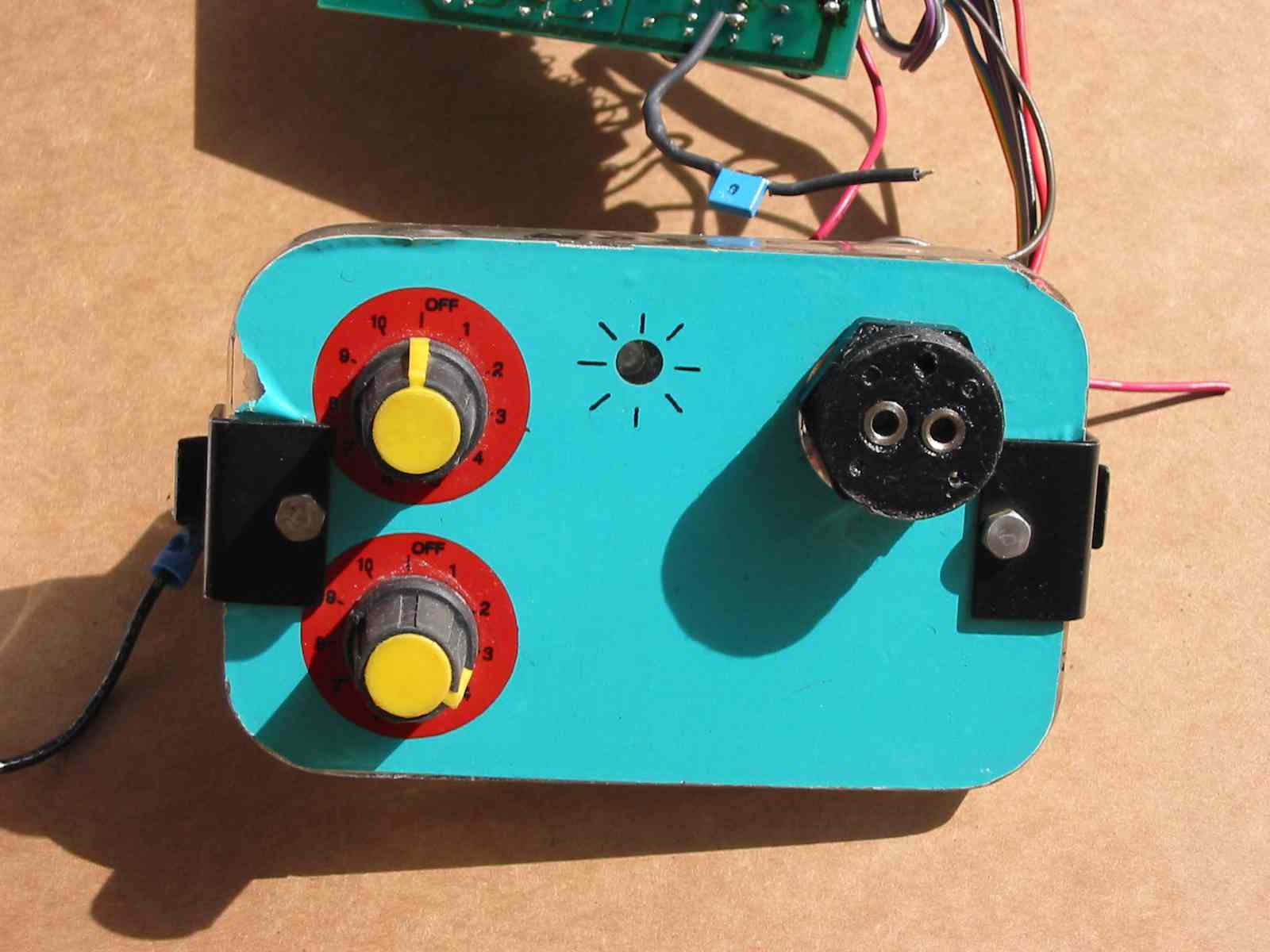

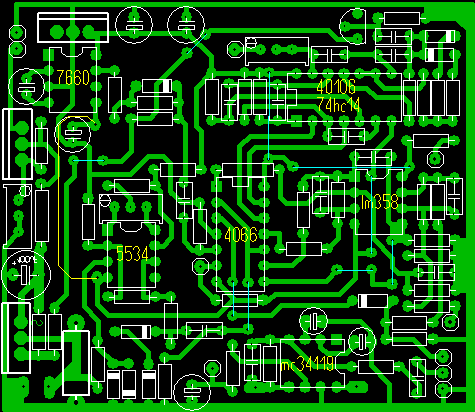

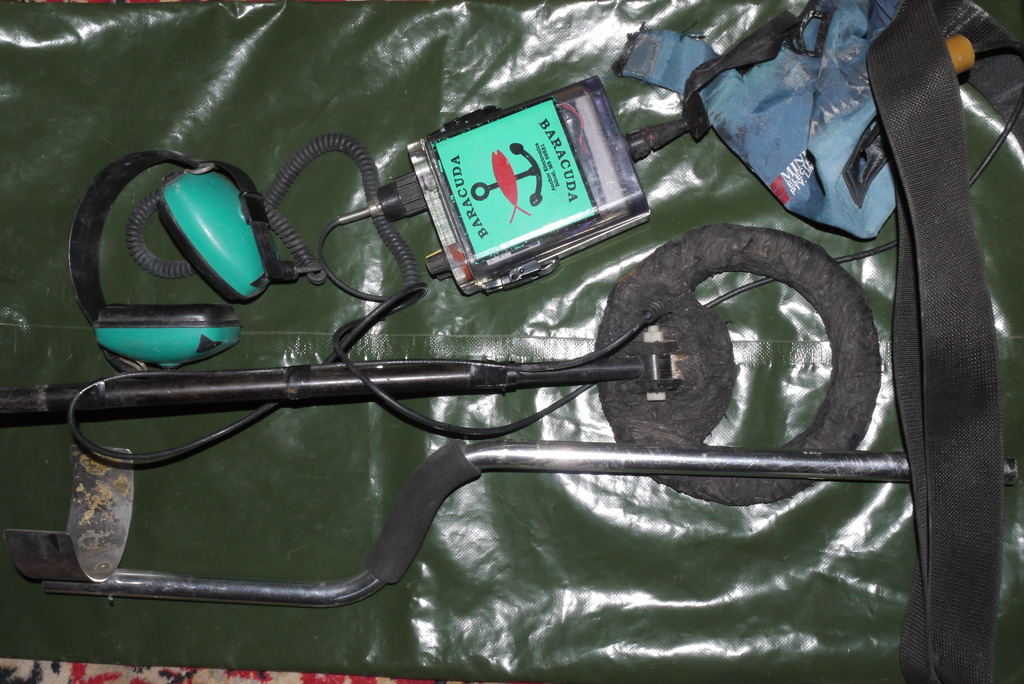

вот что насобирал с просторов сети, фото оригинала и в архиве печатки..проверяйте! инфа с буржуйских сайтов,а там любят всякие косяки.

[Tip32]

Большое спасибо ✌
