Подводный металлодетектор Barracuda PI

[Myntmaster]

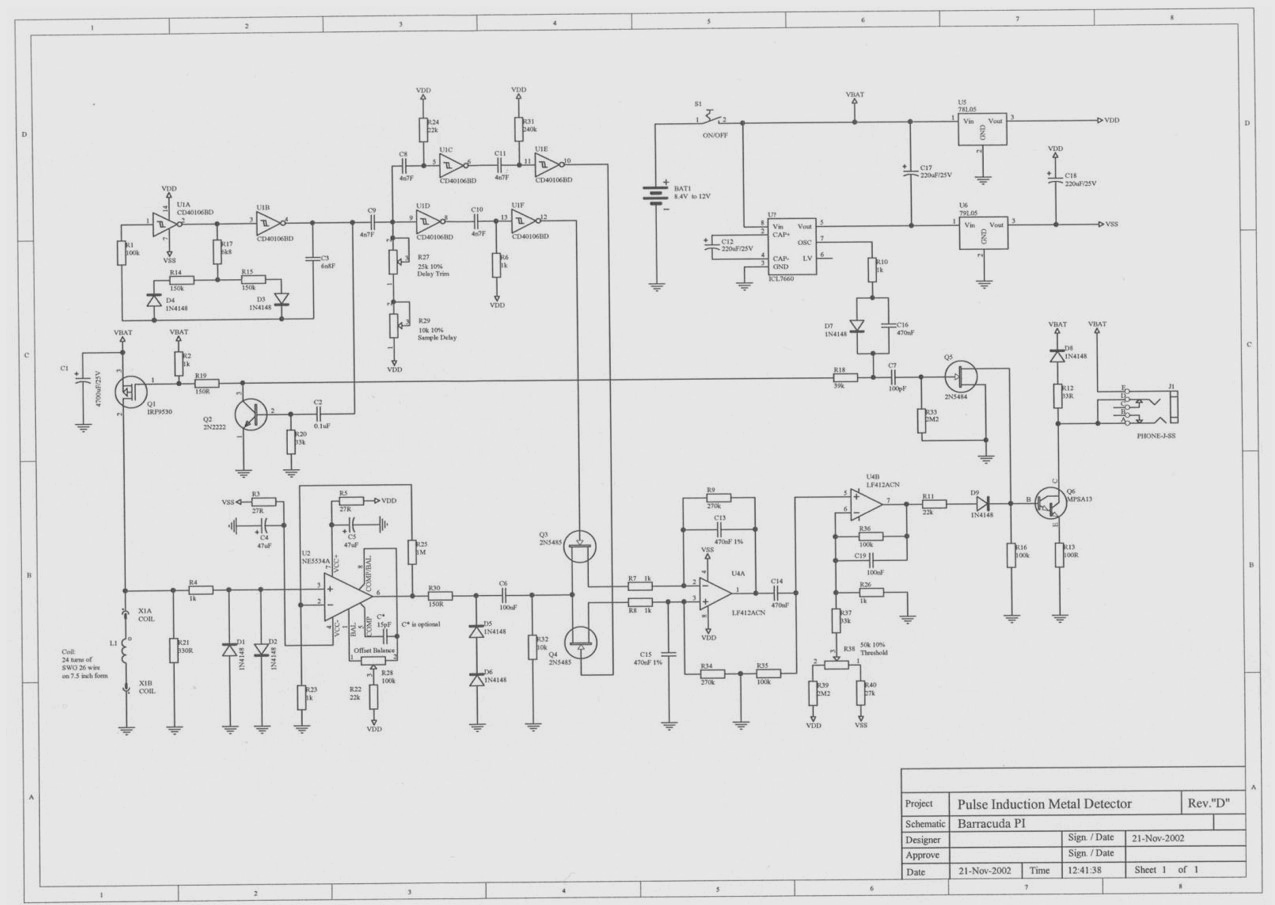

Достаточно древняя схема импульсного подводного детектора Anchor Barracuda PI сам я его обозвал SeaSplinter PI (после доработок это уже не совсем Барракуда)
Но реально рабочая и достаточно чувствительная.

-----------------------

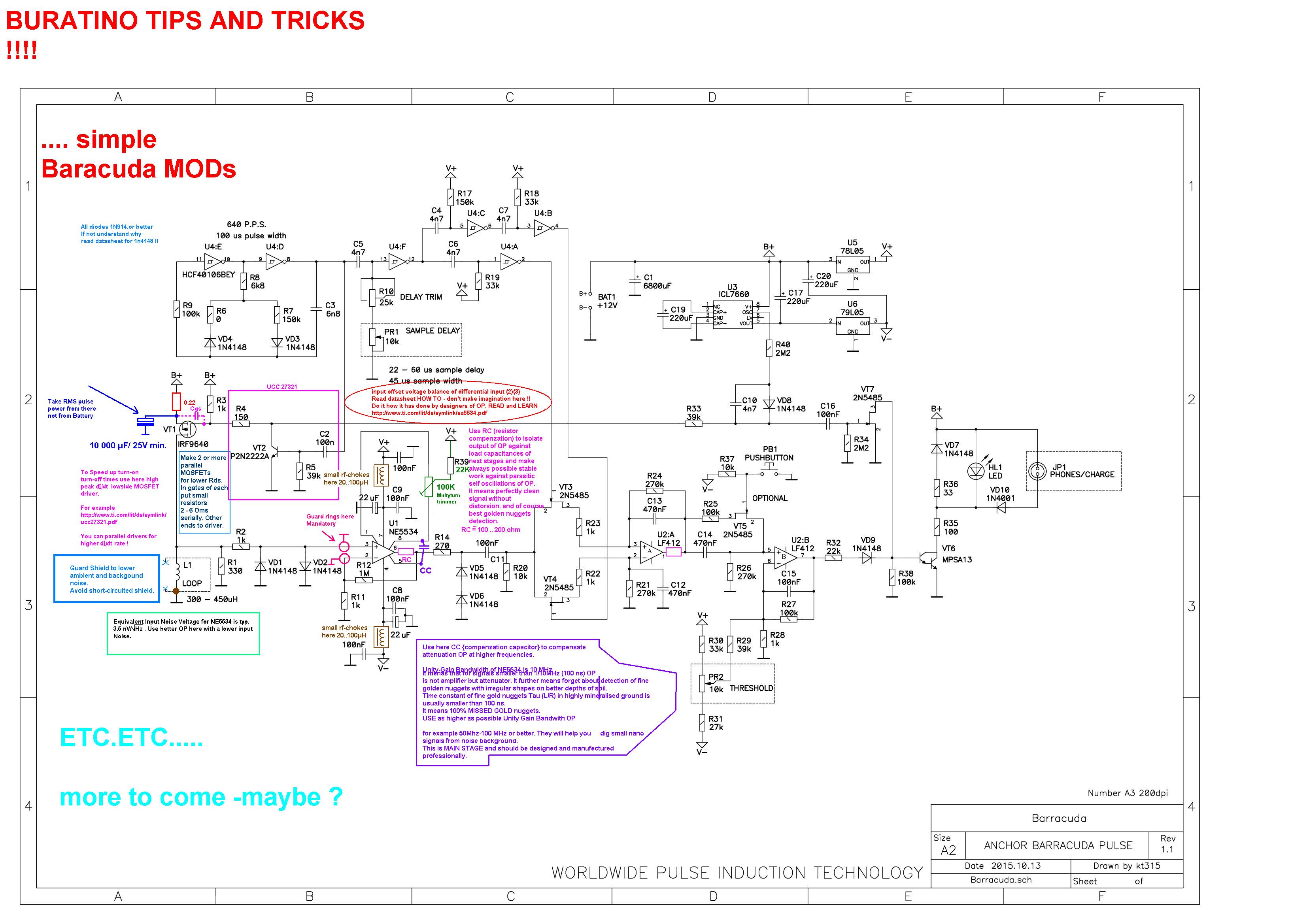

Это схема улучшений , уменьшение помех,увеличение чуйки, улучшение обнаружения золотых цацек.. Если все это сделать и для сурфа ,улучшения будут на лицо.

-----------------------
У меня с катушкой 20 см. один евро по воздуху видит 30 см. в помещении. Но в режиме V.C.O. = ГУН

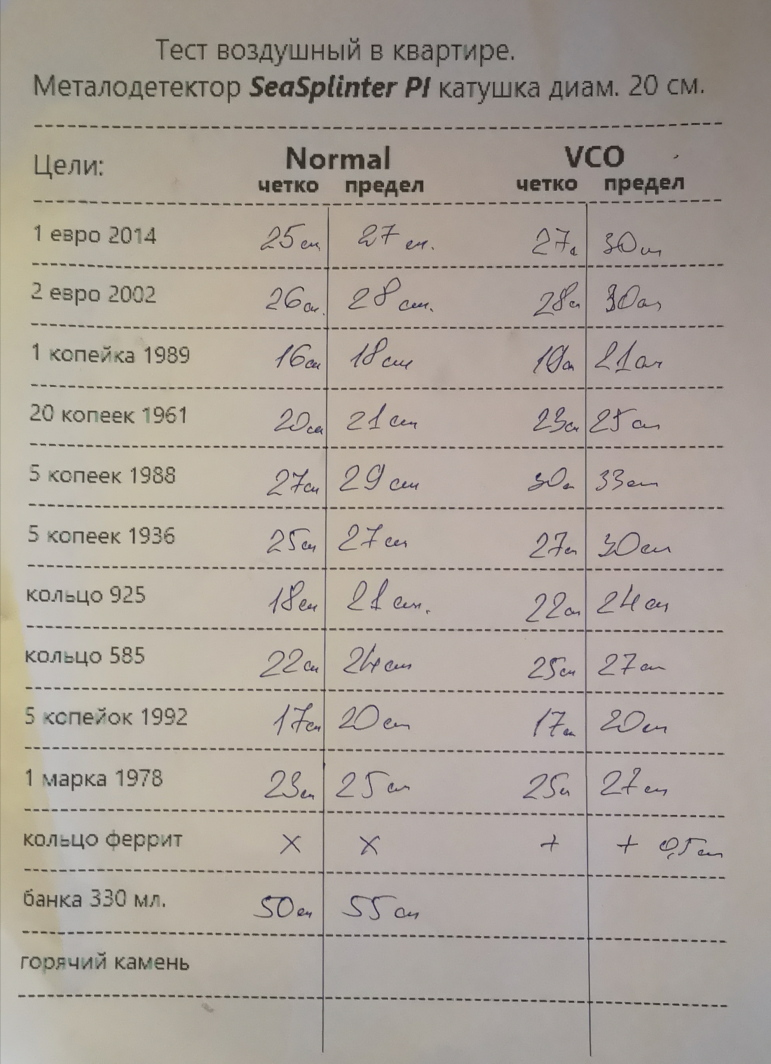

Таблица замеров на воздухе. Нормал- это стандартный звук в оригинале ,настраивается трешхолдом.

------------------------

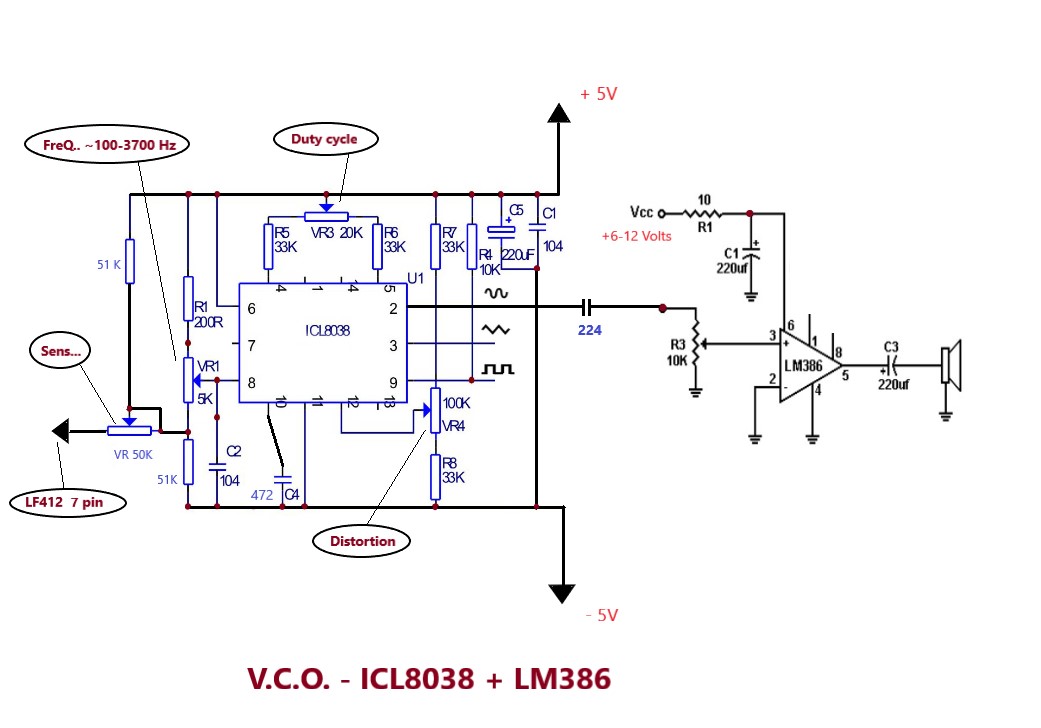

Схема ГУН на ICL8038 отличная микруха генератор сигналов. Эта схема легко пришпандоривается к сурфу и любому другому детектору.
Берем синусоиду и получаем очень приятный чистый звук. Выхлоп на LM386 см. схему. Все эти платы для ГУН можно купить на алихе , стоят копейки .

------------------------
Видос про детектор ,без замеров на дальность. Рассказ как все работает и что внутри.
https://www.youtube.com/watch?v=HBdEsqRVhPQ

[transistor856]

Myntmaster а 7660 обязательно должна быть запитана от 12 вольт?она ж отлично запускается от 5-6 вольт и на выходе получаем 4,9-5,1 вольт со знаком минус,это у меня так работает

[Myntmaster]

..

Нет не обязательно, можно подать на 7660 +5-6 вольт и получить минус . А +5-6 вольт на 7660 откуда берете ,  с 78L05 - 78L06 ? Если да то не лучший вариант 78L до 100 ма.
Сам 7660 уже не ставлю , подходит LT1054 она работает до 15 вольт и запускается без проблем.

[transistor856]

благодарю за инфу,про lt1045 я не знал,я ставлю 7806 в корпусе to-220,а каким транзистором можно заменить 2n5485?в своих магазинах его не нашел,но думаю bf245а подойдет

[Myntmaster]

Если крен 5 вольт большой тогда все норм...BF245 отлично подойдут . Сам ставил J113 хорошо подходят.
Вместо LF412 поставлена LM358 подходит без изменения обвязки. LF412 с алишки все кривые... Если достанете LM358 Harrys .... это будет праздник какой-то.

[Boltyara]

Частота повторения импульсов та же, что и в Сюрфе.

[Myntmaster]

Добрый день на какой частоте работает ? Есть ли смысл собирать если есть шурфмастер ?)

У меня 690 герц. Если есть сурф ,наверно нет смысла если только для себя тиПо повозится. А чем сурф не нравится ?

[transistor856]

и на 6 выводе u1?

---

какой номинaл резистора на первом выводе u2.a?

---

и за что отвечает pb1?

---

выводе u1 увидел какой номинал,извиняюсь за невнимательность

[Myntmaster]

какой номинал резистора на первом выводе u2.a?

100 ом... , я не ставил . Эти доработки от Буратино. Из доработок по питанию добавил SMD дросселя и кондеры на NE5534 . СС - 3 pF и экран коробки . Бусы по входу NE5534 только если он в железе. В общем не так много. Стабилизируйте выходной каскад по питанию. Возмите регулятор на LM318 запитайте детектор. И поднимая напругу от 9 вольт и наверх ( не более 14В) найдите ту при которой будет наибольшая чуйка. У меня выставлена 9.8В, до 10.2В нормально дальше вверх понижение чуйки и растет ток. Я думаю это из-за разброса параметров полевиков . В оригинале на барракуде стоит биполярный.

---

и на 6 выводе u1?

---

какой номинaл резистора на первом выводе u2.a?

---

и за что отвечает pb1?

---

выводе u1 увидел какой номинал,извиняюсь за невнимательность

-----------------
Детектор работает в динамике . Нажатием кнопки PB1 переводим его в статику , по простому кнопка пинпойнтера.

[Boltyara]

Я думаю это из-за разброса параметров полевиков

Возможно несоответствие ширины импульса накачки и индуктивности катушки. Катушку лучше не перекармливать. Деньги на ветер... + тупой прибор.... I=V/L*t

---

заменить 2n5485?

должен хорошо пойти bf256b

---

Не ругается ли прибор на взмахи катухой и сырость ?

над мокрым соленым песком датчик нужно вести ровно. Если махать вертикально - будет отклик. Соль+ вода= электролит, имеет конкретный вихретоковый отклик.
