26-01-2022, 16:23
может уже и собрали,а я еще детали жду
Подводный металлодетектор Barracuda PI
|
26-01-2022, 16:23
может уже и собрали,а я еще детали жду
30-01-2022, 12:49
При ближайшем рассмотрении схемы заметил что потребление прибора 100 ма ? Это какое то необоснованно дикое потребилово. Так это или не так ? Я хочу импульсник собрать к лету вот думаю какой. 100 ма это реально уж через край.
31-01-2022, 22:32
По потреблению,- для импульсников берущих глубоко, большой ток это нормально.
Garrett Infinium LS -130 mA , Garrett ATX - 270 mA , Vallon - 430 mA этот с катушкой овал 12" при правильной настройке видит копейку СССР в грунте ~ 40 см. Whites TDI BeachHunter - 520 mA убойный подводник работает на 2,6-3 кГц , есть грунт баланс монету никелевую размером с 20 коп. СССР катушка 12" видит в соленом влажном песке 35-37 см. Fisher impulse AQ из прототипа Манта это ваще бомба - 700 mA Вольтаж не так важен как ток в катухе.
01-02-2022, 04:07
(31-01-2022, 22:32)Myntmaster : Fisher impulse AQ из прототипа Манта это ваще бомба - 700 mAПривет как они это делают, не затягивают ведь время накачки катушки. Как известно это ничего не дает, остается только повышать напряжение чтобы получить короткий, но мощный импульс.
01-02-2022, 12:45

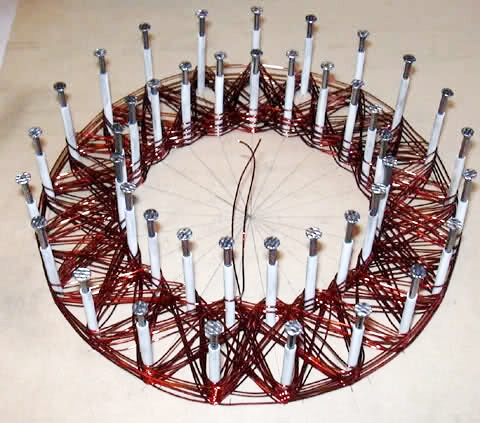

(01-02-2022, 04:07)baskit :На Геотече , языками мололи на эту тему. Мотается катушка с низким сопротивлением, у Минелаба GPZ моделей по самородкам моно катушки 0,4 ома и мотаются только литцендратом. Сейчас стали применять тефлоновый литцендрат он позволяет делать "быстрые" катухи при допустимых габаритах и весе. Частоты тоже у этих импульсников повышены до 3 кГц.(31-01-2022, 22:32)Myntmaster : Fisher impulse AQ из прототипа Манта это ваще бомба - 700 mAПривет как они это делают, не затягивают ведь время накачки катушки. Как известно это ничего не дает, остается только повышать напряжение чтобы получить короткий, но мощный импульс.
02-02-2022, 01:32
(01-02-2022, 12:45)Myntmaster : Минелаба GPZ моделей по самородкам моно катушки 0,4 ома и мотаются только литцендратом.Это мало витков получается, но толстым проводом многожильным,чтобы убить наводки от грунта на приеме? (01-02-2022, 12:45)Myntmaster : Частоты тоже у этих импульсников повышены до 3 кГц.Получается чем выше частота зондирующего импульса тем меньше витков надо мотать, но более толстым проводом? Или что это дает?
03-02-2022, 17:37

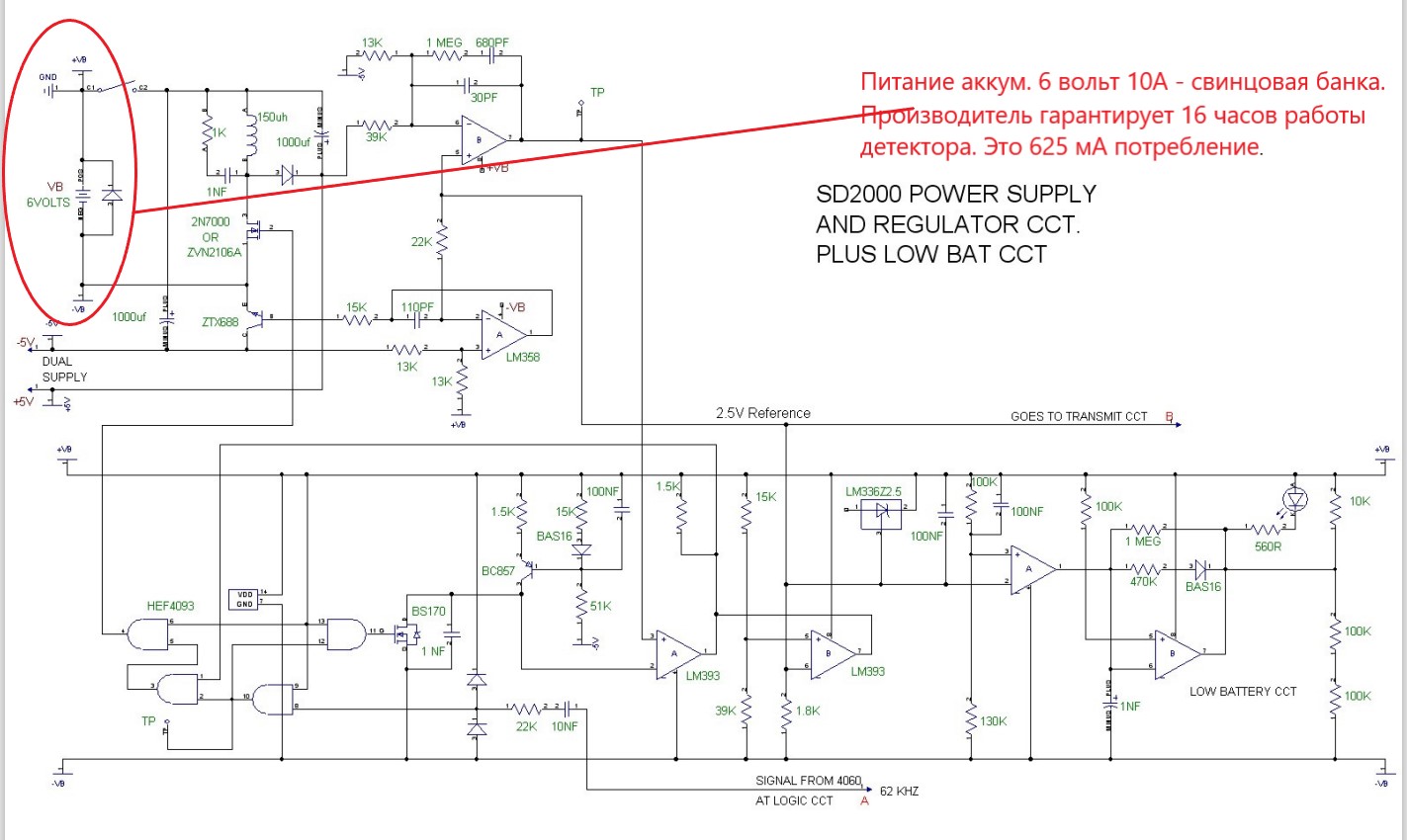

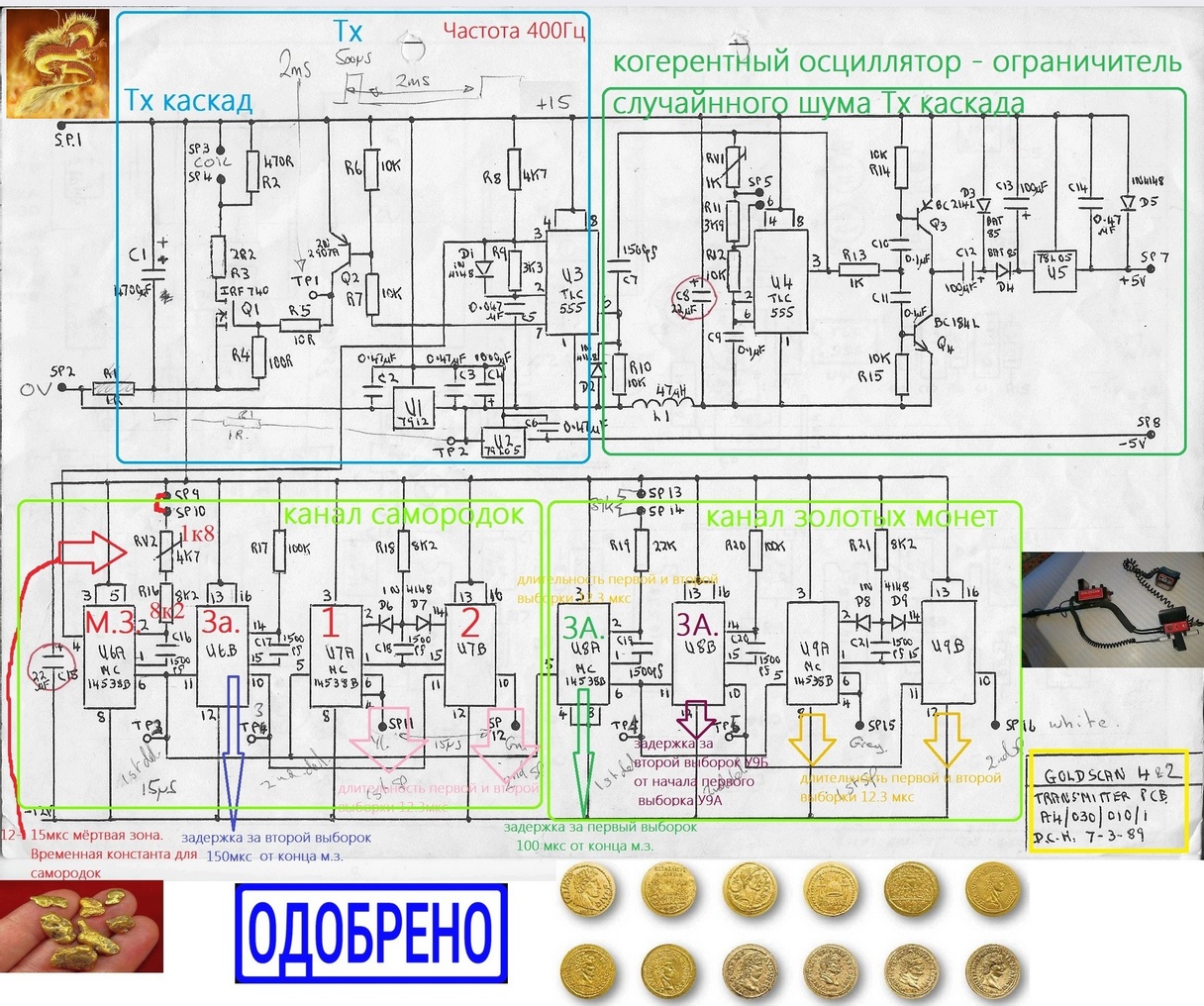

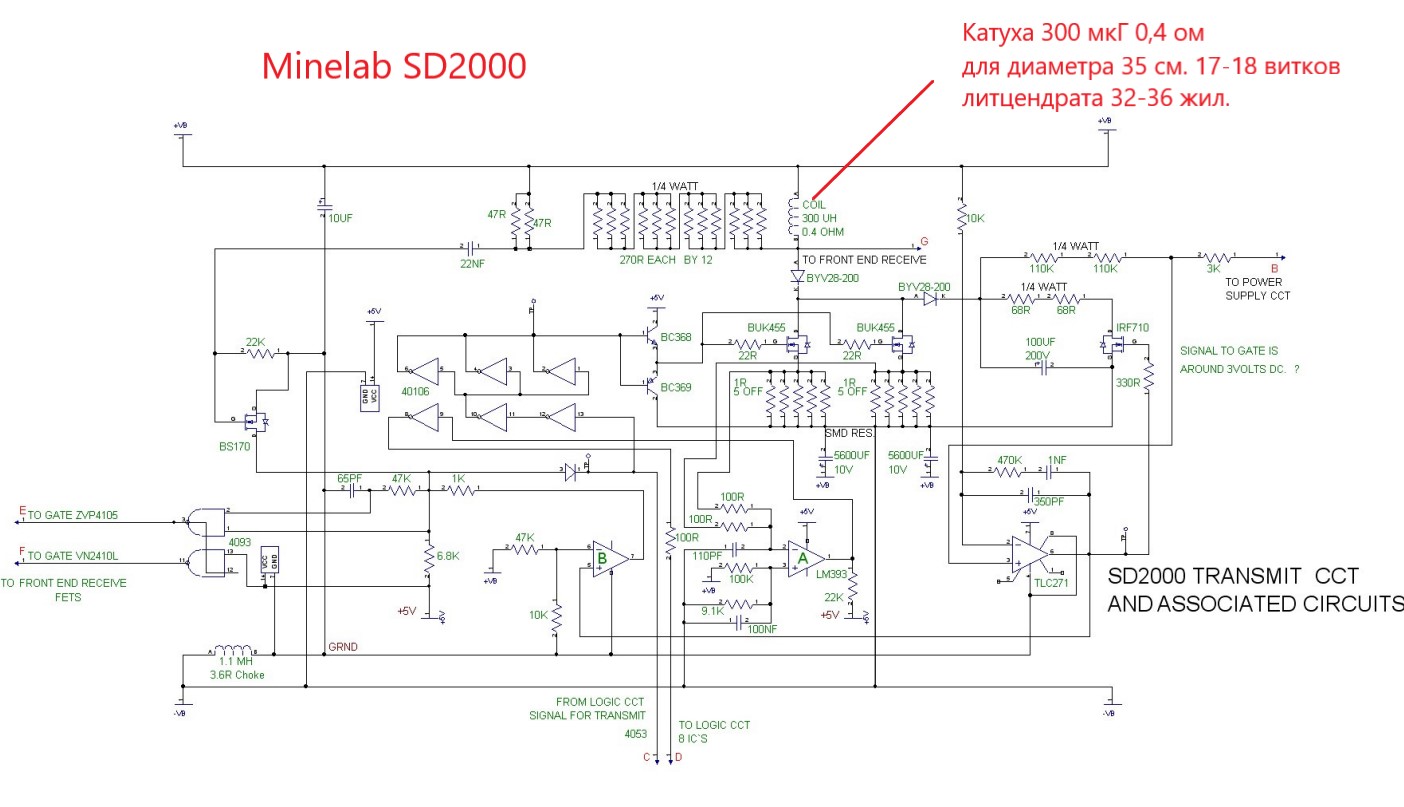

Вот два обрывка схемы Minelab SD2000 детектор по голде , увидел свет в 1995 году.
Питание 6 вольт , потребляет 625 мА, аккум. свинцовая банка. Сейчас с большими токами проще как никогда .... литий. Наверно надо прекращать в теме про Баракуду ,не по теме... ---------------------
05-02-2022, 09:40

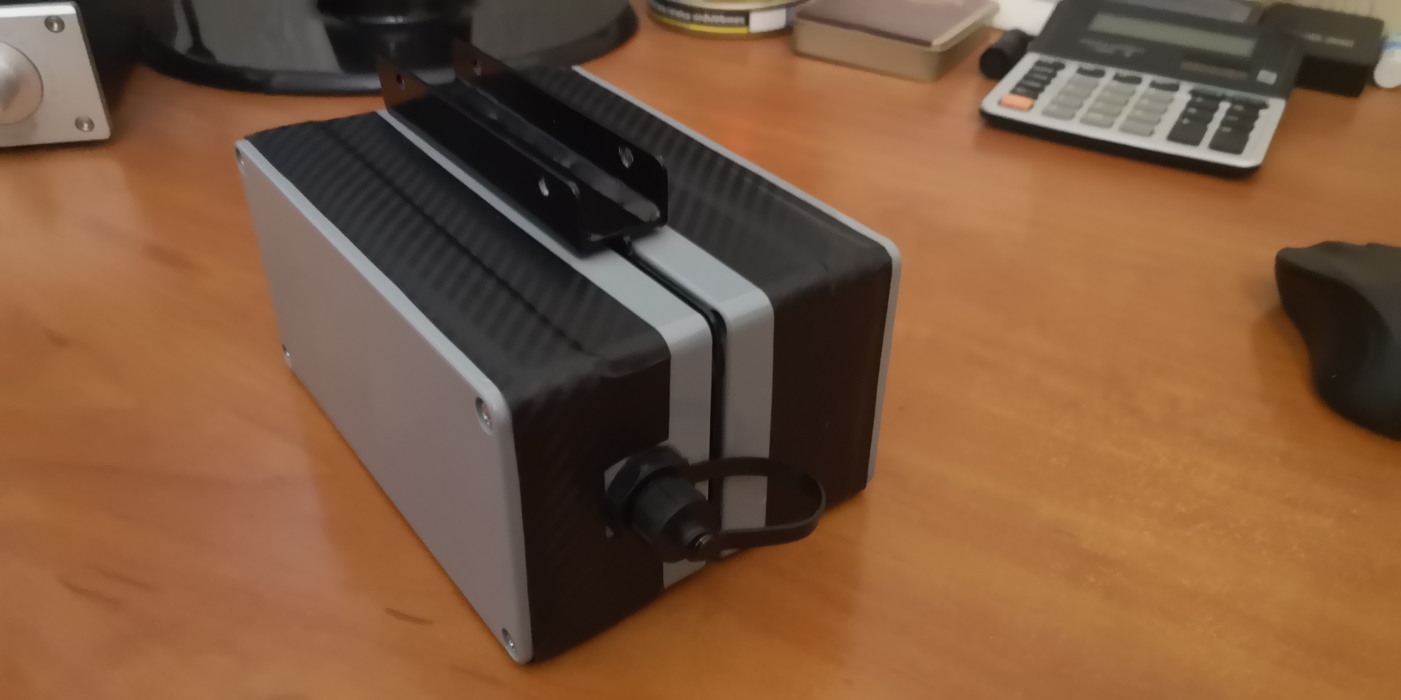

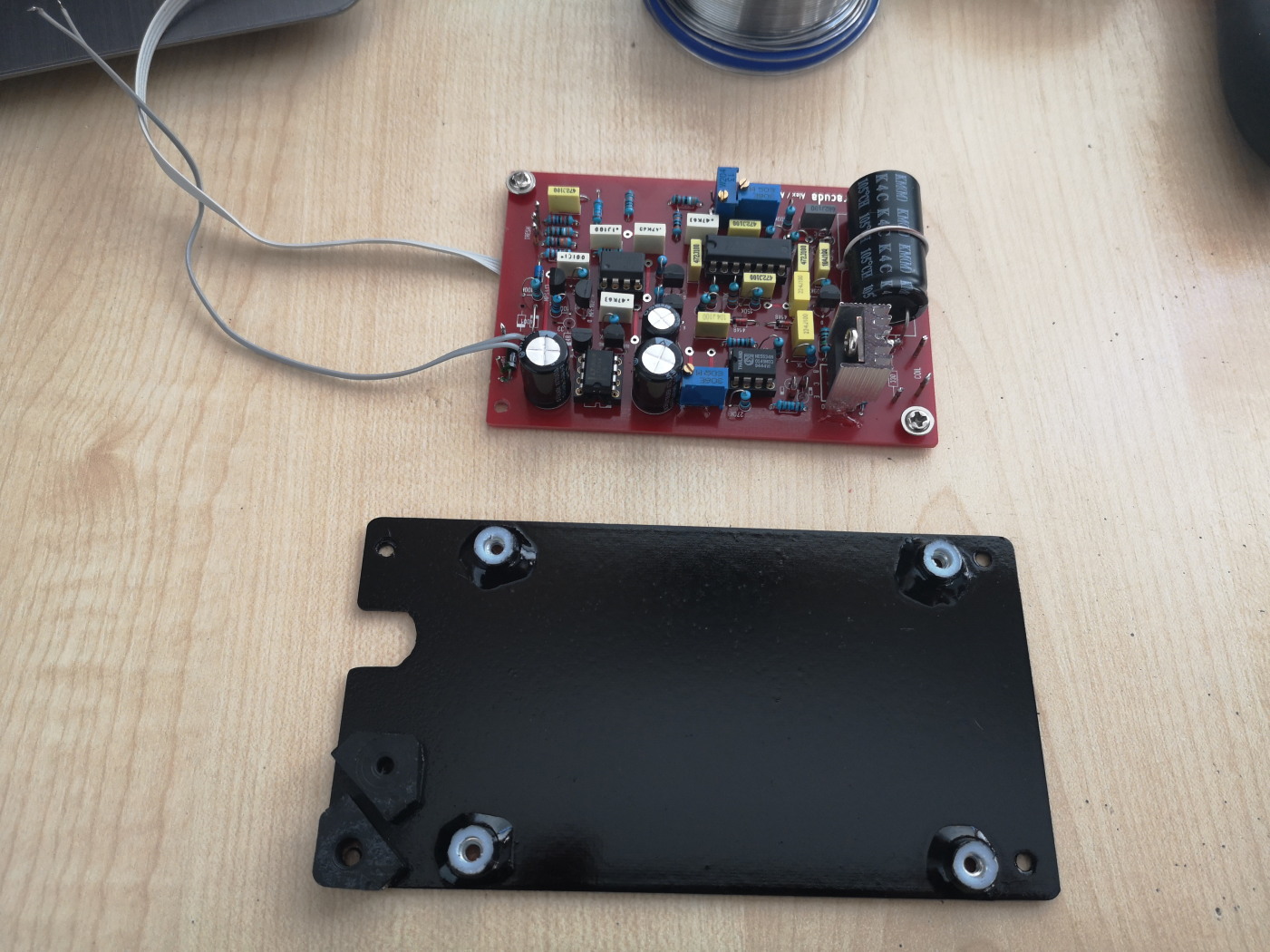

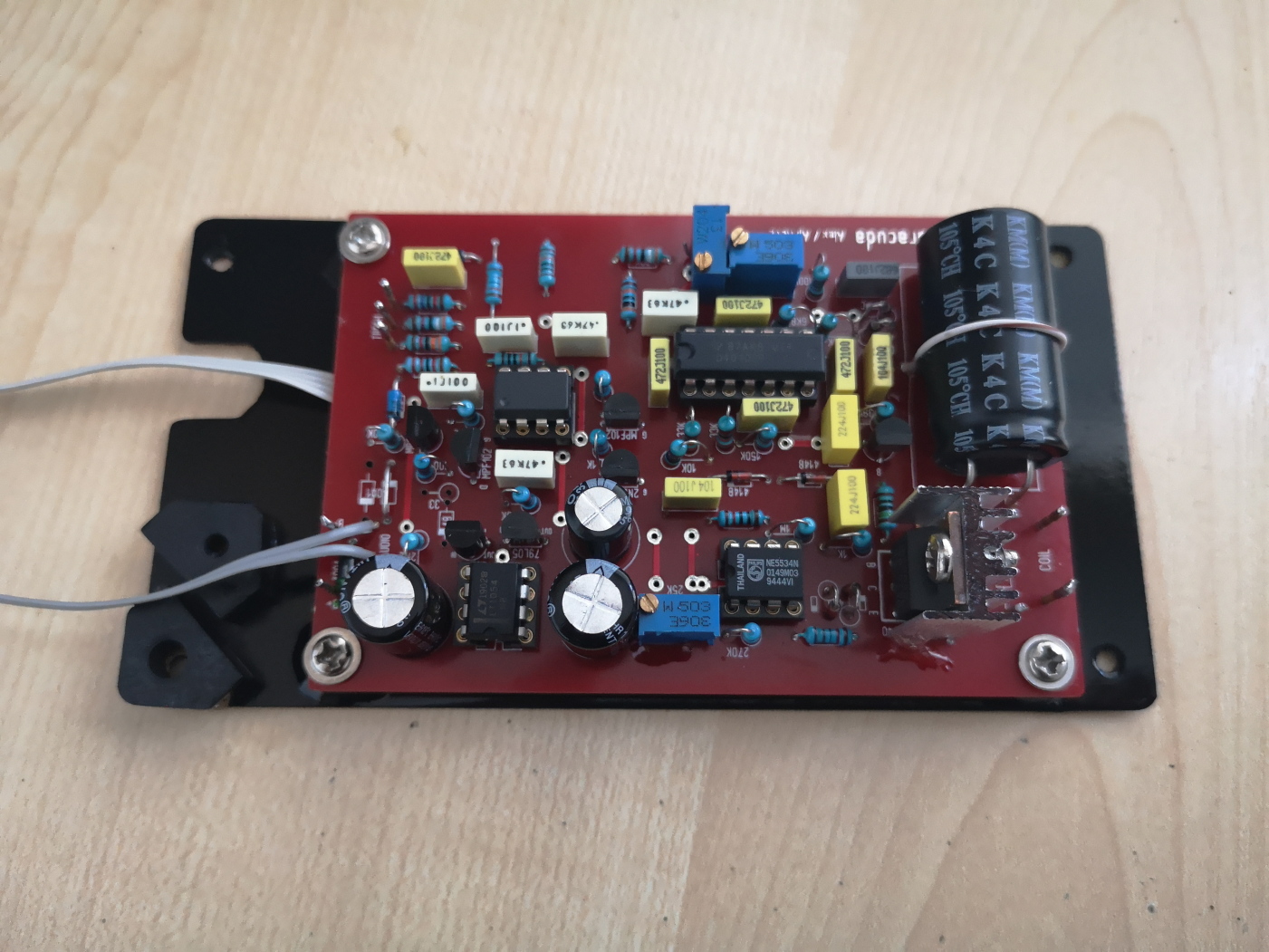

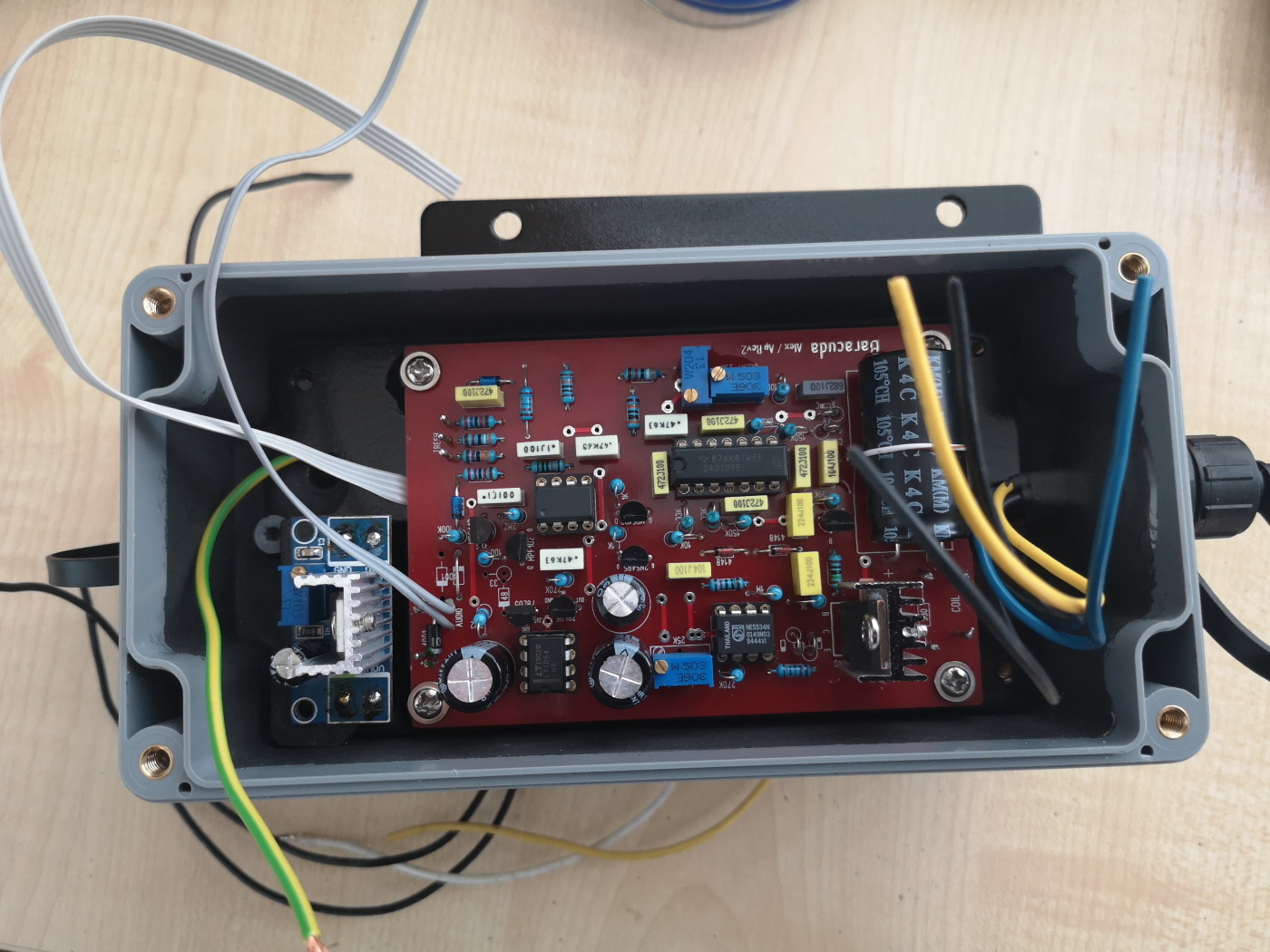

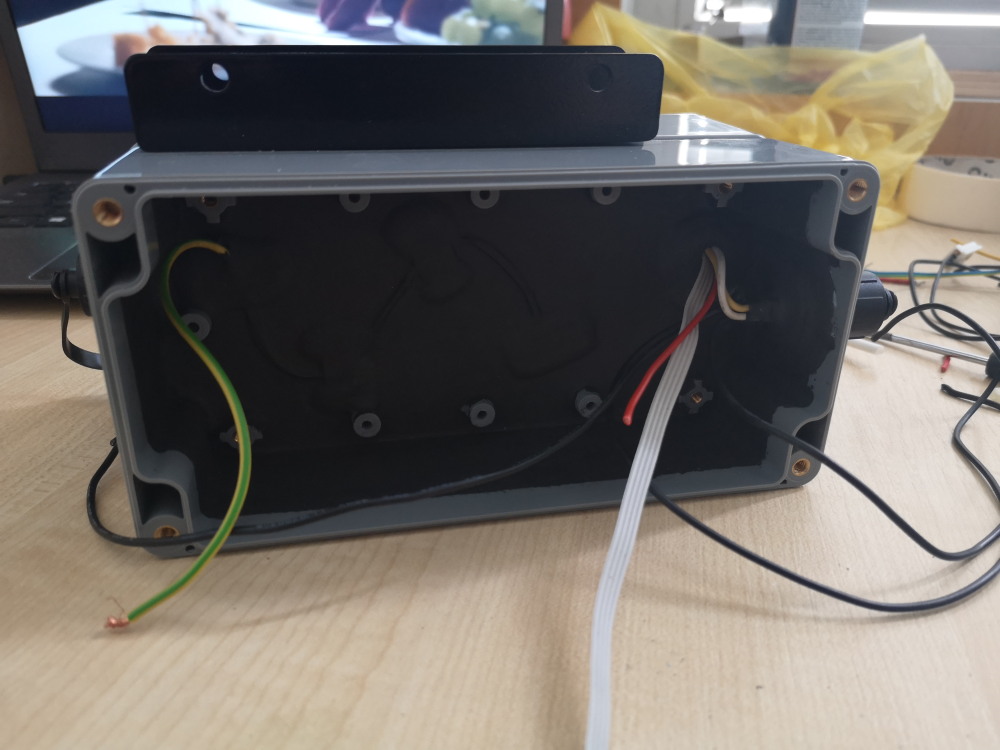

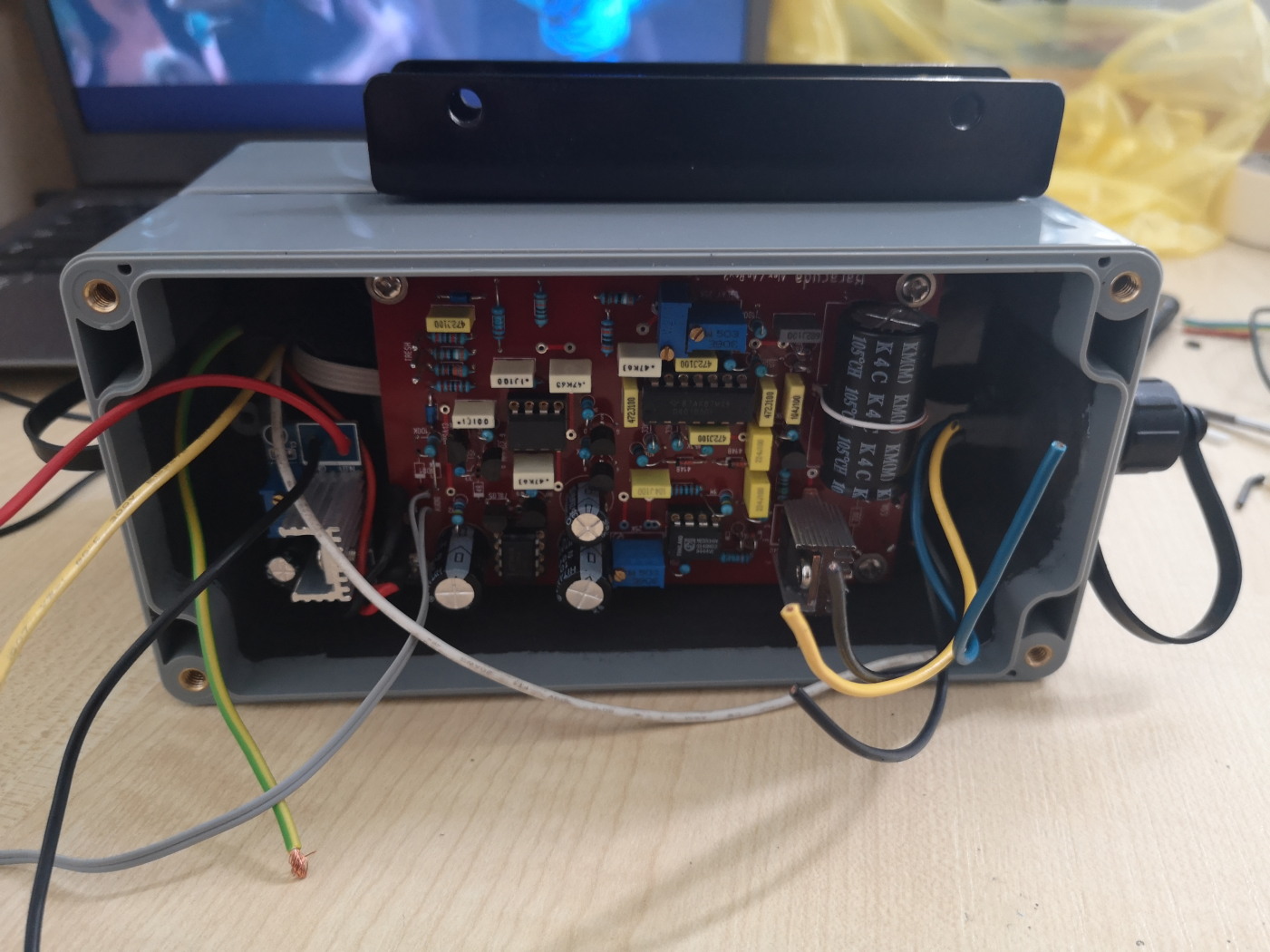

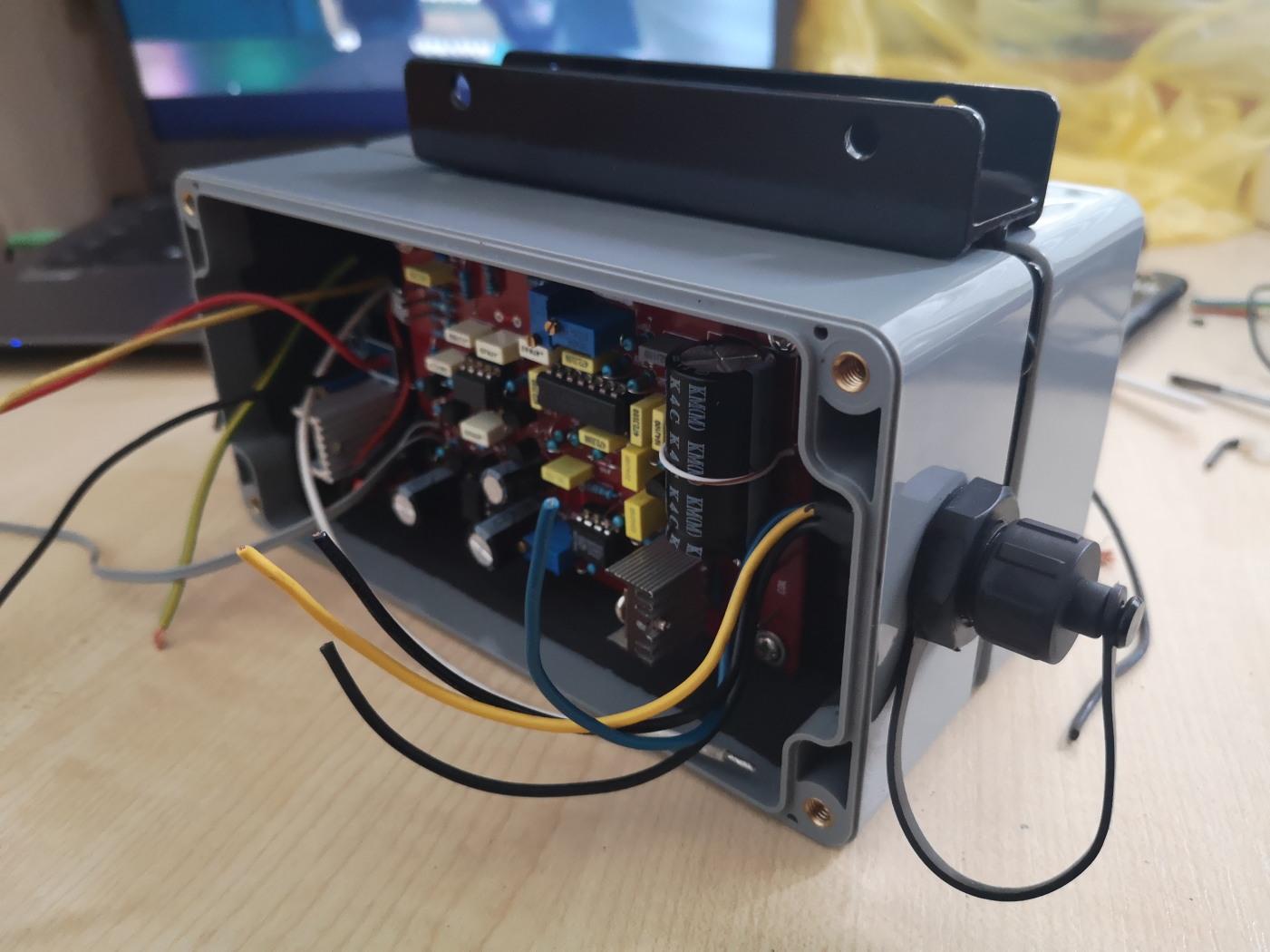

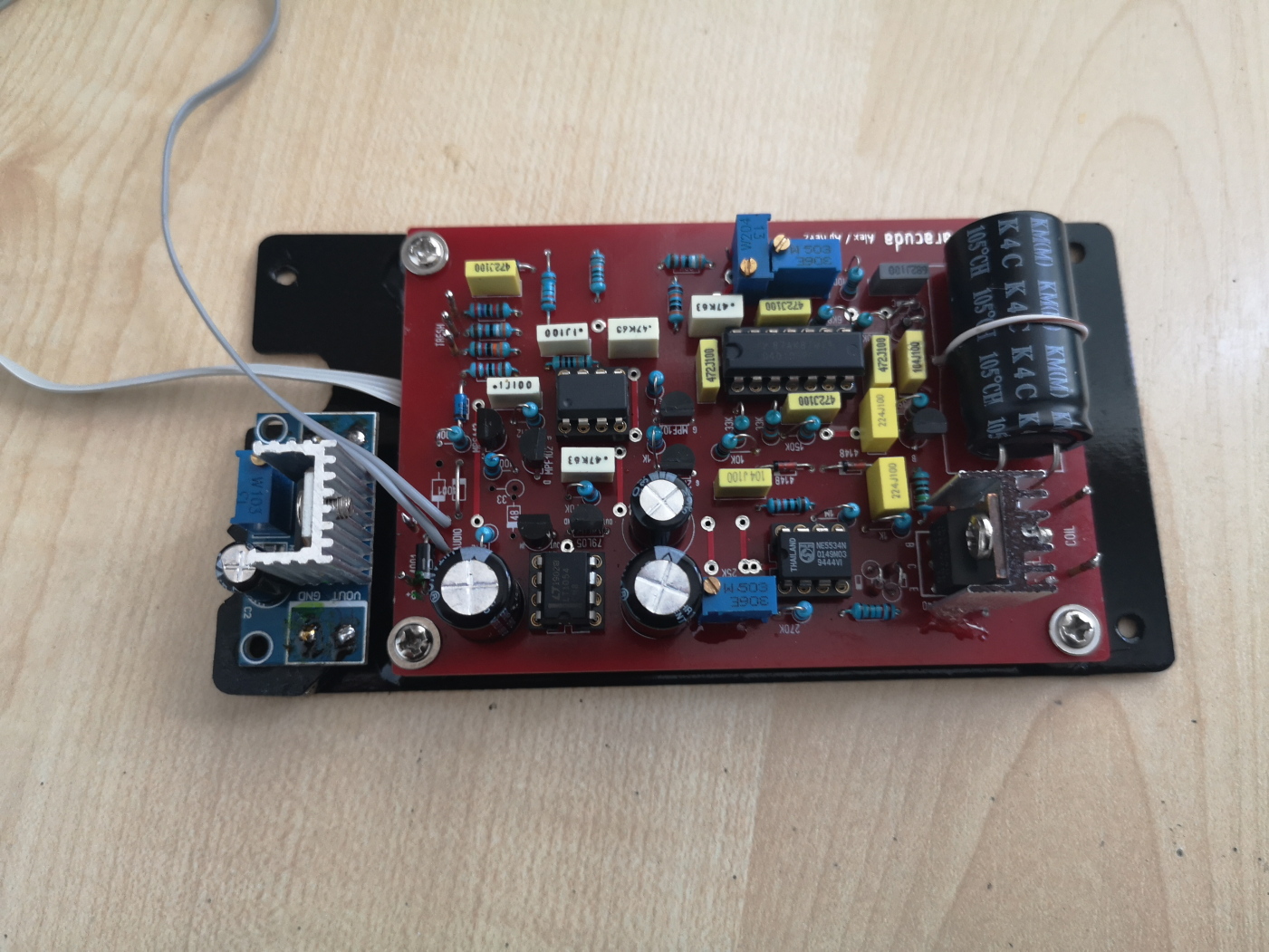

Закончил блок Barracuda PI будет использоваться под водой , хождение максимум по горло без ныряния.

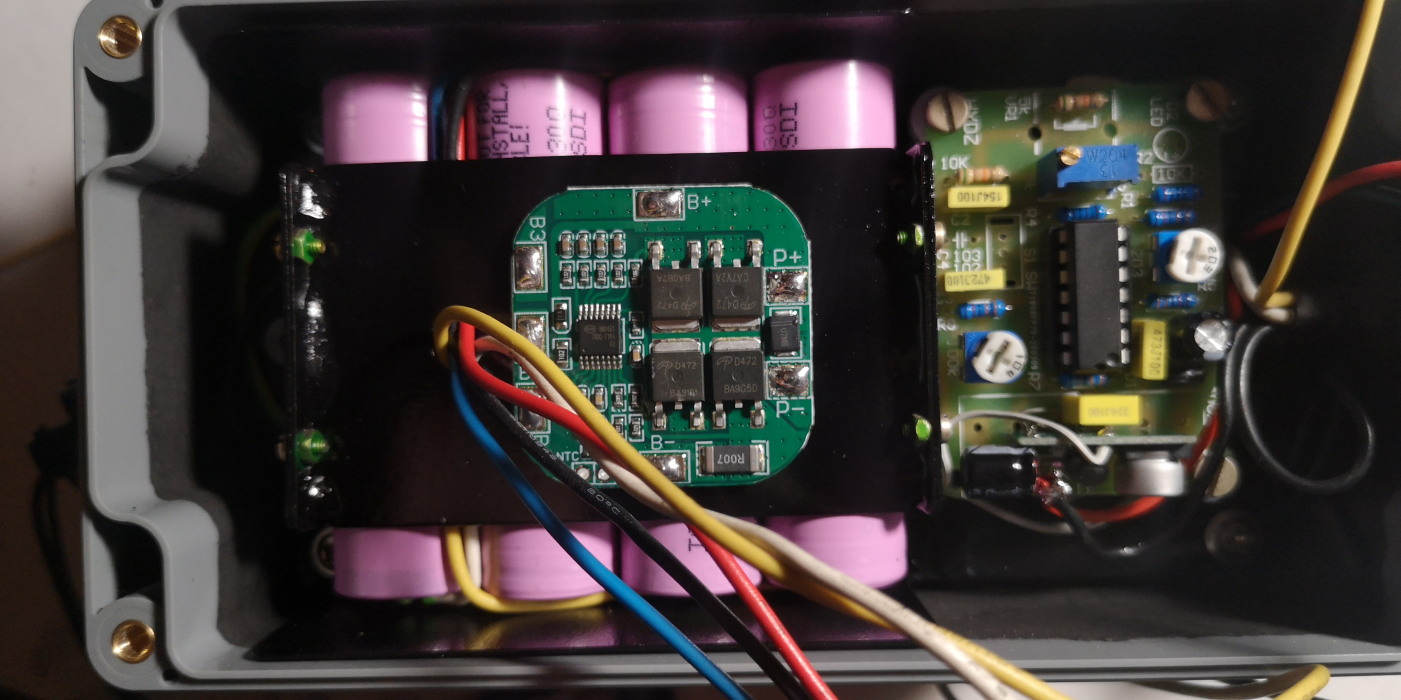

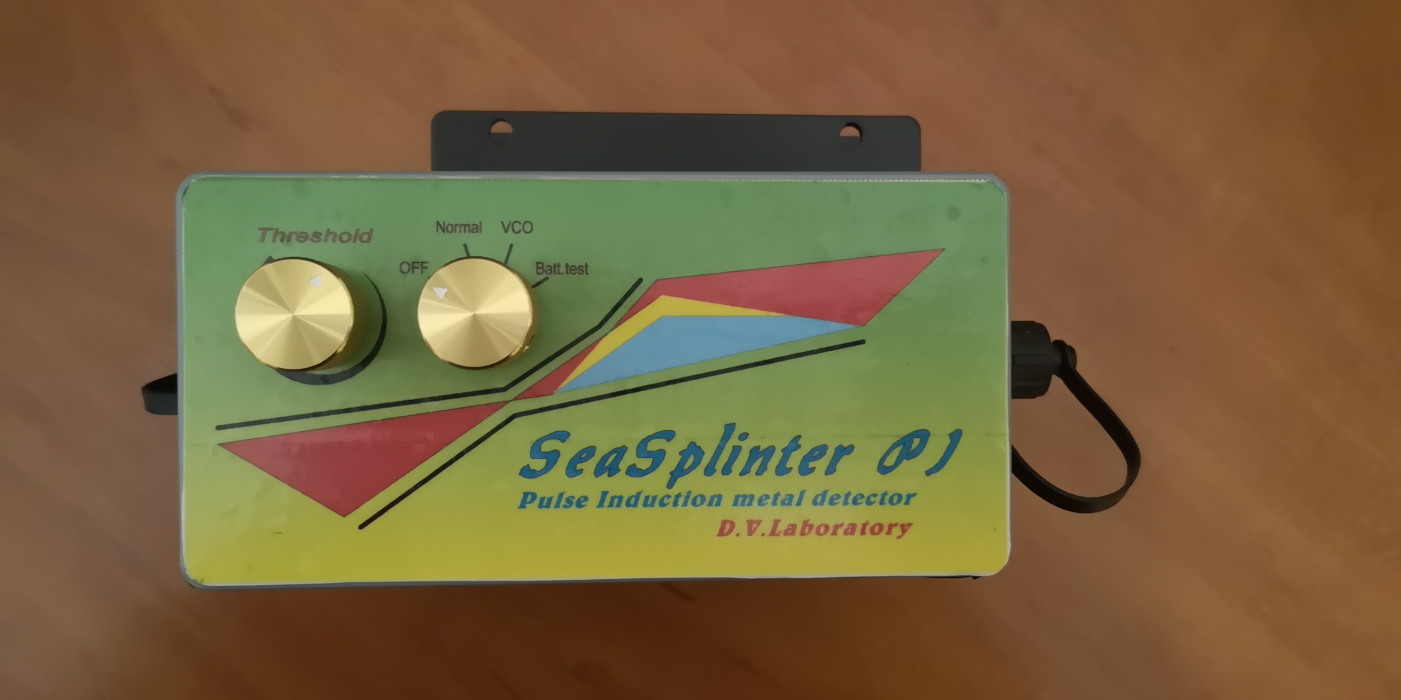

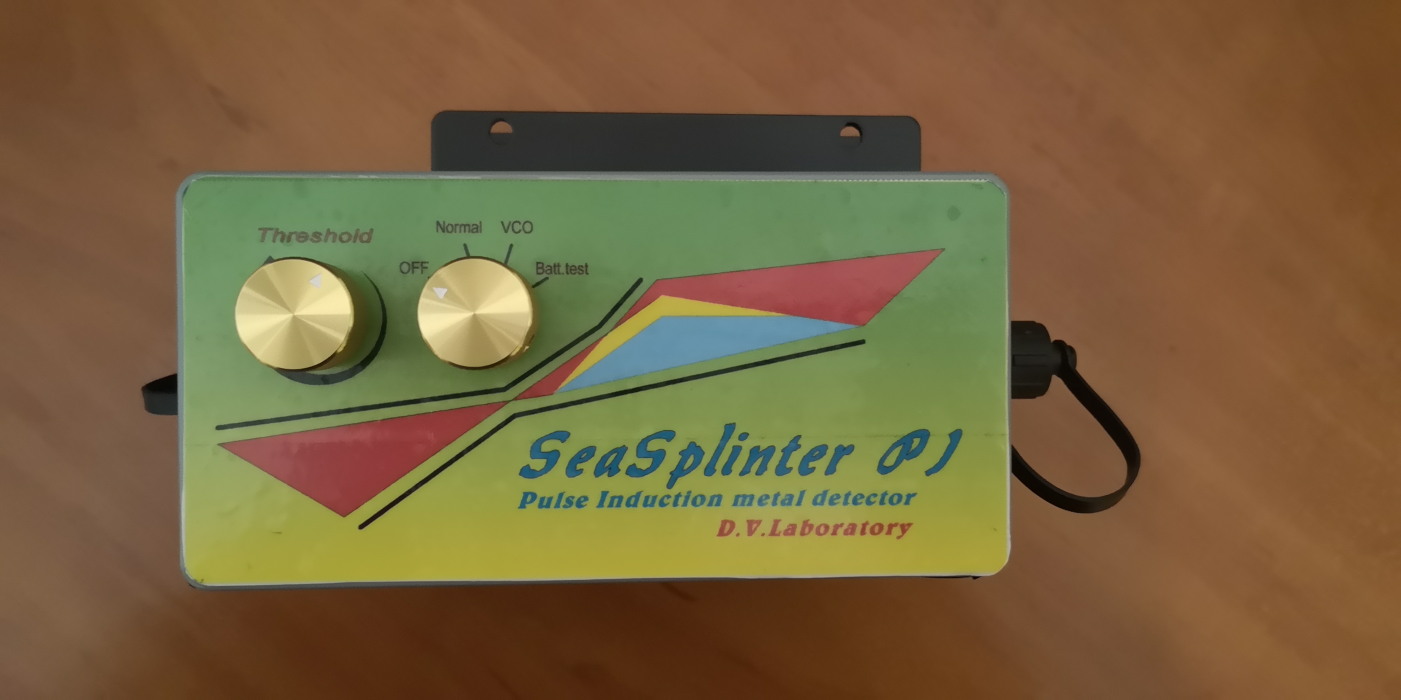

Блок получается под локтем ~ 70 cm. под водой. Надо будет у другана в бассейне притопить на 2 метра на пару дней. --------------------- Пару фоток изделия. ---------
05-02-2022, 09:43
08-02-2022, 10:44

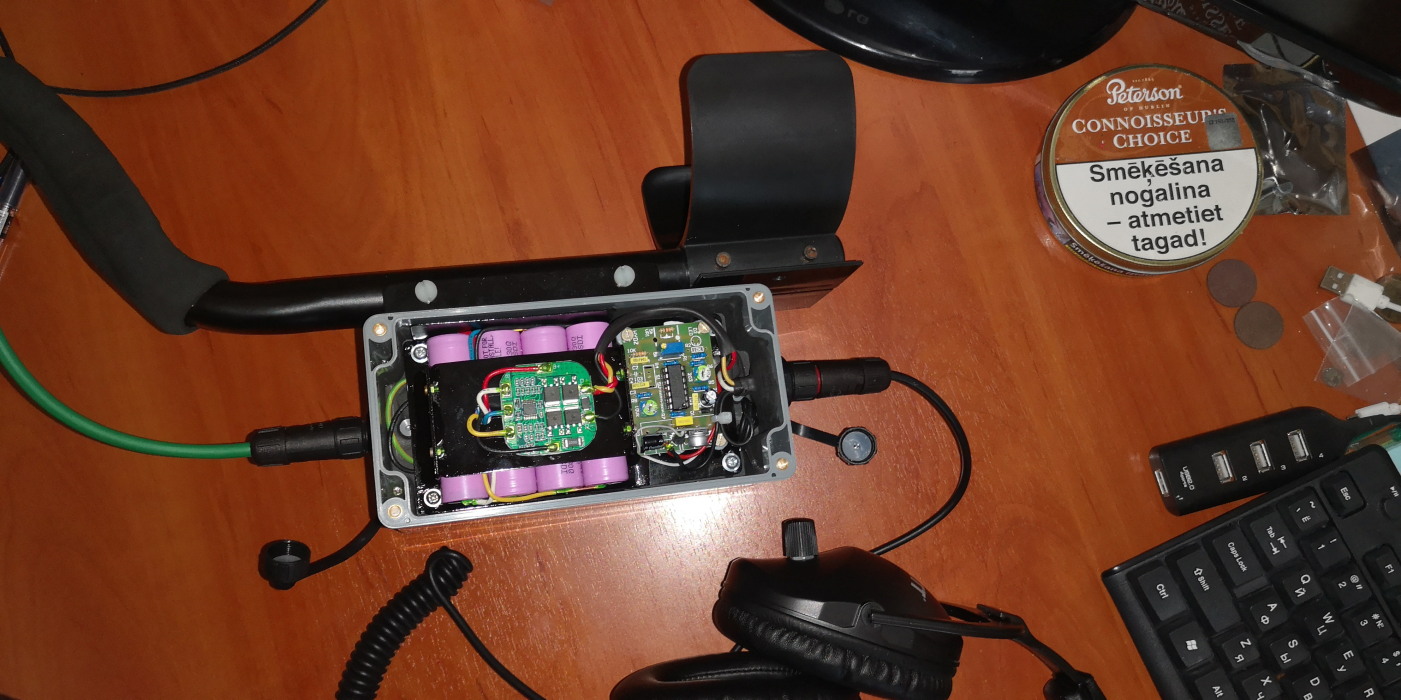

Для под воды ,- что использовал.
----------------------------- Корпуса IP68 ----------------------------- Разьемы ..SQ14 HYFD IP68 |
