[Valdim111976]

Сделал более читабельно.. на видео много лишнего..

---

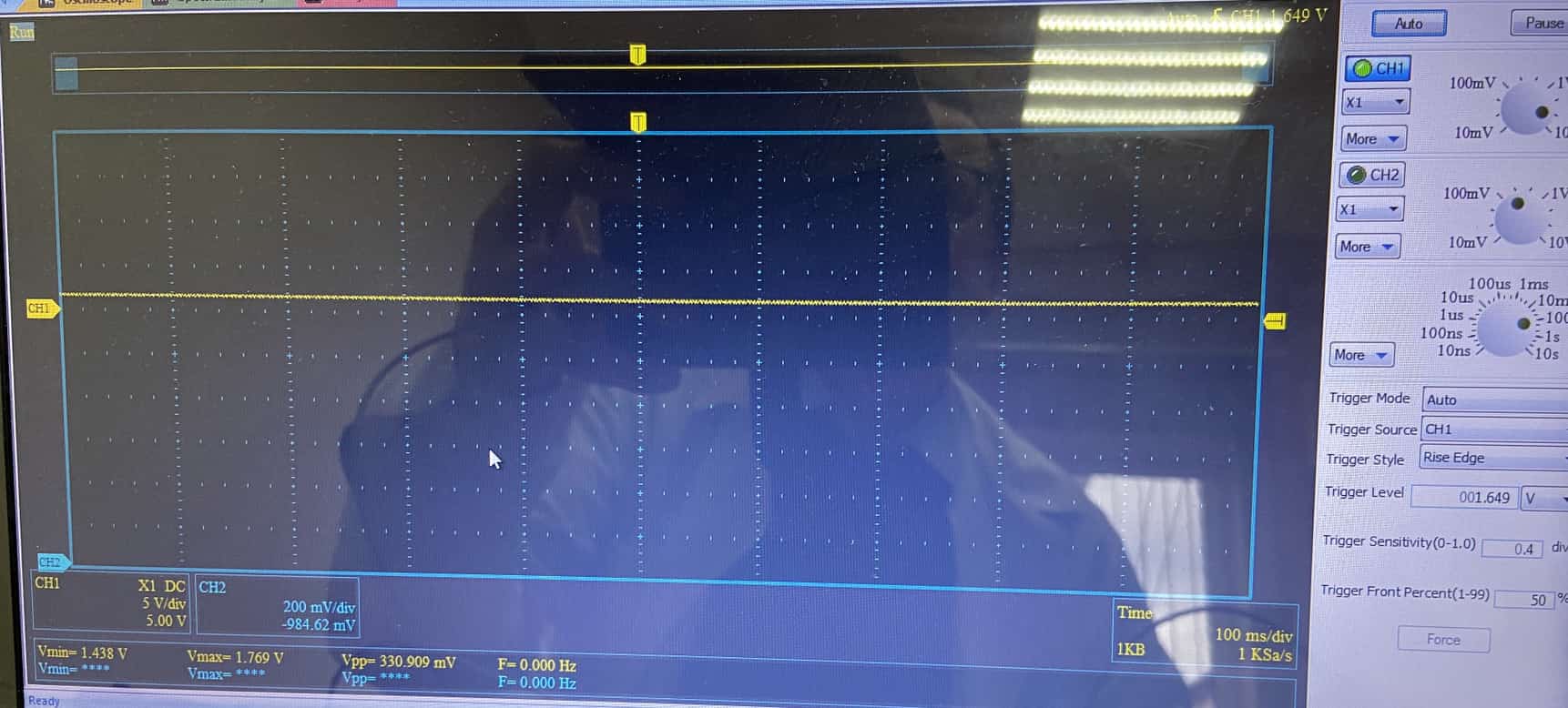

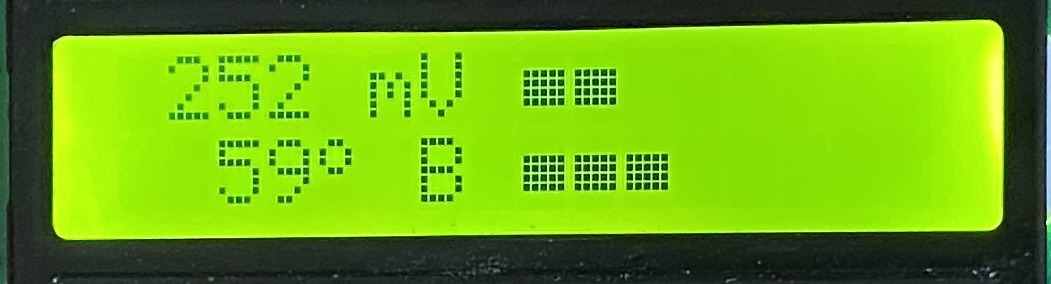

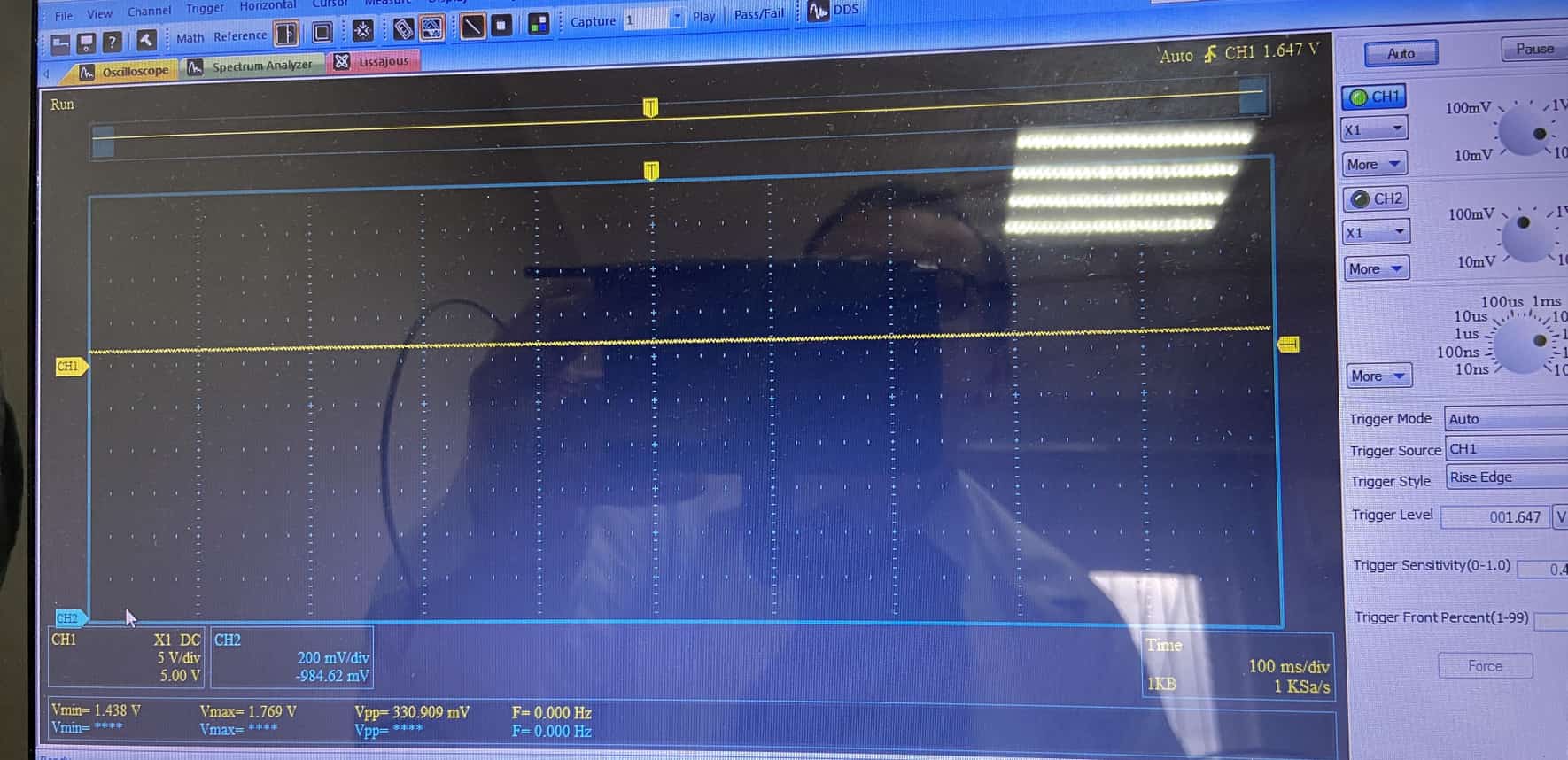

После схемы все фото ( осциллограммы) размещены по порядку с 1 по 4.

---

Осциллограф USB. На панели этого прибора есть кнопка АВТО. Все осциллограммы получены после нажатия этой кнопки. Осциллограмма и 1 контакта мср 6022 , почему то поднимается резко вверх, приходится опускать вниз курсором. Чтобы увидеть её.

[GeKo]

Ребята требуется ваша консультация. Собрал Квазар АРМ, пока без датчика. Прошивка 2.6.5. Ток потребления 64 ма, все в меню включается. Волнует "барьер", шум исчезает на цифре 15.
Как его уменьшить и надо ли это делать? Спасибо.

[yakopka]

временно закоротите вход RX если без датчика

[Valdim111976]

---

2.84V для вывода RX+ это очень много... просто пипец как много. Должно быть около 3-5mV. Это говорит о несведении датчика. Всё остальное рассматривать рано. Для начала надо свести датчик..

Вроде сведено..и это без компенсатора..

---

Решил попробовать два канала..

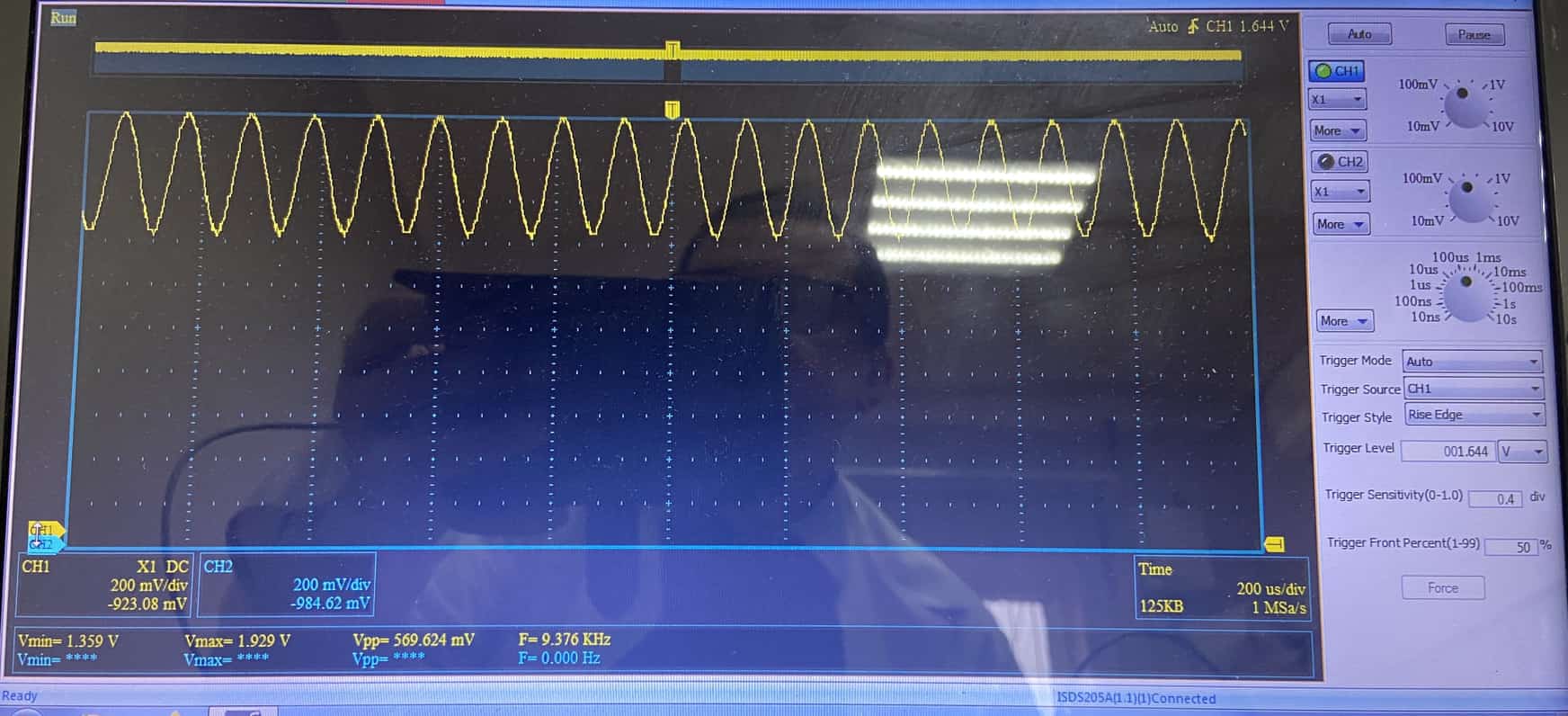

Первый канал +Rx , второй канал +Тх.

[GeKo]

Закоротил Rx? практических изменений нет. При замыкании Rx после конденсатора индикатор замирает. Все конденсатора и резисторы на входе проверены.

[shah and mat]

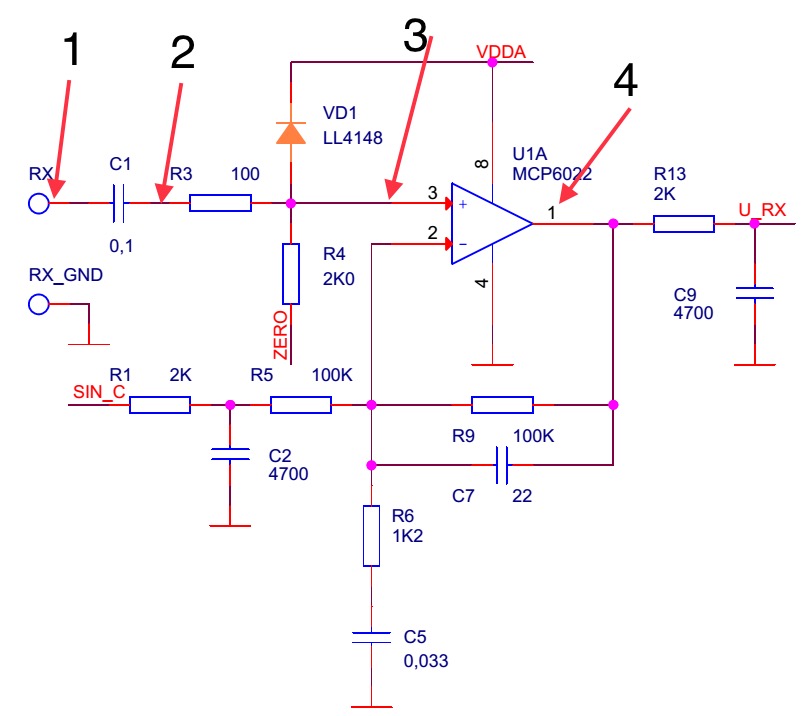

Осциллограмма и 1 контакта мср 6022 , почему то поднимается резко вверх

проверьте - не пробит ли или не правильно впаян (перевернут) диод VD1..

[Valdim111976]

Осциллографом можно проверить диод без выпайки?

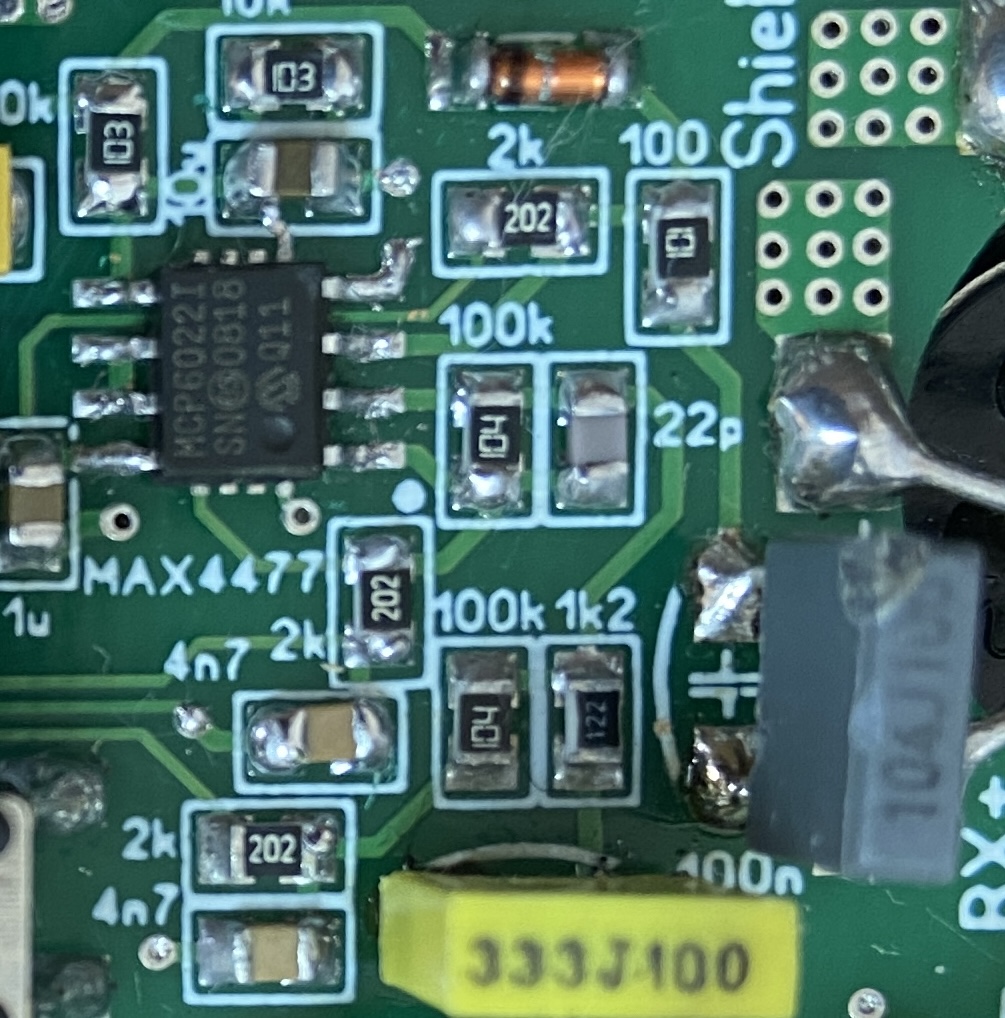

На фото диод , вроде правильно запаян….

---

Если этот диод можно проверить без выпайки, то расскажите как?

[shah and mat]

диод можно проверить без выпайки, то расскажите как?

очень просто - берете мультиметр, включаете его на прозвонку диодов (на индикаторе мультиметра должен появиться значек диода..
красный шуп (+) тыкаете на вывод диода чистый (анод), черный щуп (-) на вывод диода с черной полосой (катод).. на индикаторе мультиметра при исправном диоде должно появиться, что то типа - 0,621 или 0,752.. или что то близкое, пробитый будет показывать 0,0ХХ..
можно прозвонить в режиме прозвонки, звониться не должен если исправен..

[Valdim111976]

Это можно сделать без выпайки диода?

[shah and mat]

Это можно сделать без выпайки диода?

да, только не забудьте выключить питание..
