Quasar ARM Вопросы, обсуждение

[shah and mat]

3,4 Вольта. Все остальное 1,6 В. 4 нога 0V

у вас все правильно (не неисправности).. так примерно и должны быть..
а осциллограммы ( прыгают в верх), надо снимать при суносоидальном сигнале с закрытым входом, т.е. с отсечкой постоянной составляющей..

[Valdim111976]

То есть после конденсатора с1?
По этой осциллограмме, как определить коэффициент усиления.

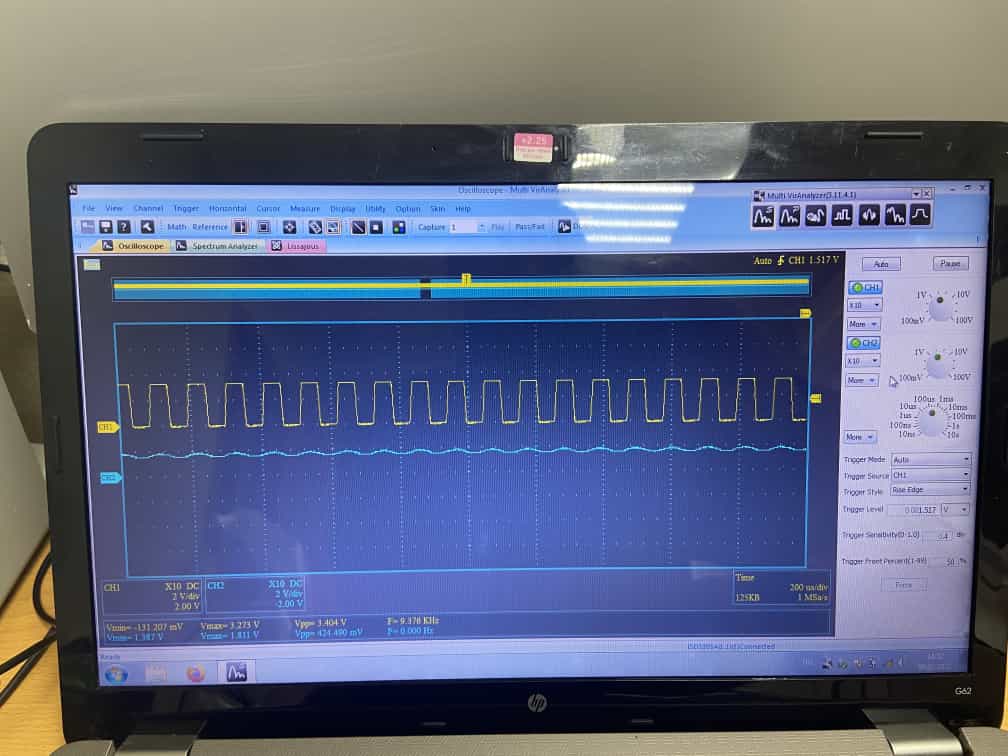

Желтая это 1 вывод мср6022, синий это 3 вывод мср6022

Надо отметить, что датчик в данный момент в перегрузе, ну так получилось….

[DExxTER]

Valdim111976, поставь на ноут программу для снятия скринов. Хотя бы PicPick и делай нормальые скриншоты, а не фотки монитора, на которых ничего не разглядеть..

---

как определить коэффициент усиления

Делишь выходное напряжение от пика до пика на входное и получаешь КУ

[shah and mat]

То есть после конденсатора с1?

в любом осциллографе есть настройка - открытый вход/закрытый вход, т.е. сигнал с постоянной составляющей или без нее..

как определить коэффициент усиления

МСР6022 - включен как неинвертирующий усилитель, а значит его коэффициент передачи равен = (1+ R10/R6) = (1+100k/1,2k) = около 84 (раза).., т.е. если на входе будет сигнал предположим с амплитудой 10 мВ, то на выходе ОУ будет около 840 мВ или 0,84 В..

[Valdim111976]

Подскажите . На фото кнопки управления ….где найти открытый и закрытый вход?

[боб]

Эскизы

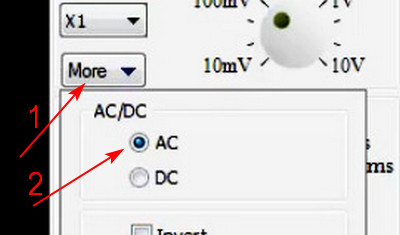

Почти попал. Курсор немного левее.
Держи.

[gal]

Почитайте это - Coil balance (Баланс датчика) - он у вас не работает
https://fandy.ucoz.org/publ/metalloiskat...ki/2-1-0-2

Осциллограф поставьте так

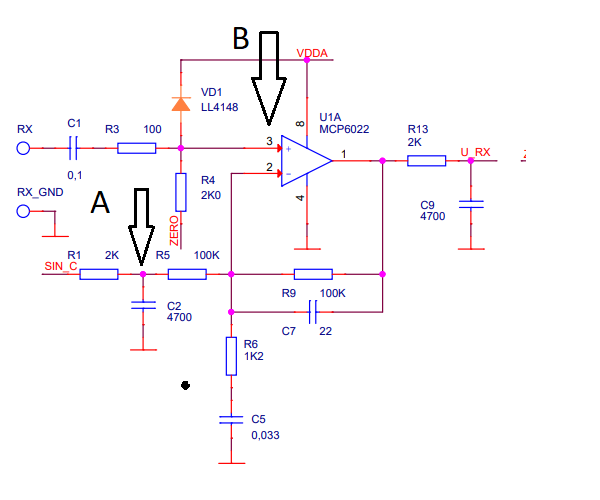

подключите осциллограф , точка А и B


[Valdim111976]

Большое Спасибо!!!!

[Шурави]

Valdim111976

Осликом ТХ смотрят на сопротивлении 10ом

[Valdim111976]

Точка  А желтый, точка Б синий.
Скриншот пока сделать не могу, пишу со смартфона, а не с компьютера….
Вроде как читабельно….?
