Усилители на транзисторах
|
26-10-2021, 22:44
Все правильно, только мы не оговорили, что сначала выставляем (0) на средней точке (эмиттеры), и пары выходника должны иметь ~ одинаковый Ку, в крайнем случае незначительный одинаковый диагональный назовем - противофазный перекос, а иначе получишь качество пятитранзисторного.
26-10-2021, 22:54
А как этот ноль выставить?vr1 если не ошибаюсь не для этого
И все BD-шки нужно на радиаторы? R15 часом не за ноль отвечает?или это обратная связь?
26-10-2021, 23:20
28-10-2021, 17:44
боб а какую частоту указывать в калькуляторе?а то при расчете однослойной катушки нужно указывать частоту,а я не знаю какая она тут,калькулятор Coil64
29-10-2021, 15:21
Возьми любой онлайн калькулятор без учета частоты, результат будет почти одинаков. Да сам вставь несколько частот НЧ диапазона и убедишься.
Где практические действия? Что с нолем, или вся наша переписка - теория?
29-10-2021, 15:56
Да нет не теория,просто для начала информацию собираю,чтоб вникнуть что да как, печать вытравил,на выходные займусь сборкой
31-10-2021, 12:58
малось отсутствовал, ковид вносит коррективы в нашу жизнь..
 по поводу настройки УМ - 1) желательно подобрать транзисторы по параметрам 2) несколько раз проверить монтаж на отсутствие ошибок (перетравы-недотравы дорожек ПП, правильность впайки транзисторов и т.д. и т.п.) 2) первое включение делать на пониженном напряжении питания и через лампу(ы) накаливания в цепях питания (для предотвращения выхода оконечников) 3) осциллографом убедиться, в отсутствии паразитной высокочастотной генерации на выходе и отсутствии нагрева оконечных транзисторов (на входе сигнал отсутствует или вход закорочен на "землю") 4) выставить ноль на выходе балансировкой тока ветвей дифференциального каскада (подборкой резисторов, часто включают балансировочный потенциометр) 5) установить ток покоя выходного каскада (примерно в пределах 50-200 мА) выбирается по отсутствию искажений типа "ступенька" на выходе и термостабильной точки тока покоя (при длительной работе ток покоя не должен самопроизвольно меняться в ту или иную сторону) 6) подать синусоиду 1000Гц на вход с небольшой амплитудой - наблюдать усиленный сигнал на выходе (еще раз убедиться в отсутствии паразитной ВЧ генерации на выходе, меняя частоту от и до звукового диапазона) 7) то же самое проделать при среднем сигнале на входе, а потом и при большом 8) подать полное напряжение питания и провести все перечисленные проверки и измерения.. .. по намотке катушке L на выходе УМ - сильно не заморачивайтесь ( я делаю так, беру эмалированный обмоточный медный провод сечением побольше 0.8 - 1.2 мм (диаметр)какой есть под рукой и наматываю на карандаш виток к витку, витков 25-30, снимаю с карандаша залуживаю выводы впаиваю в плату.. эта индуктивность предназначена для увеличения устойчивости УМ..
18-11-2021, 09:58

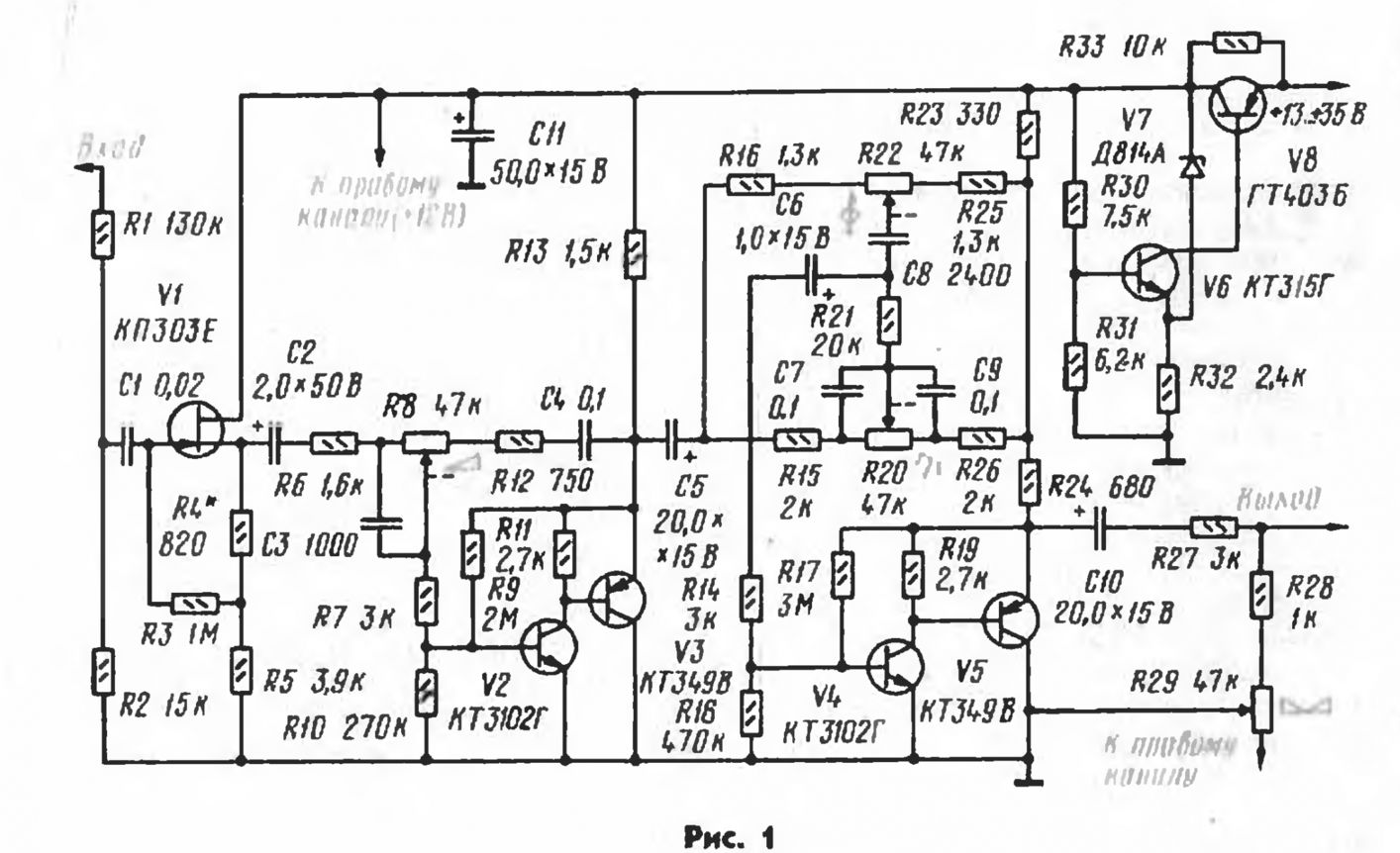

ребят гляньте пожалуйста,в данной схеме нет ошибок?а то только с суток домой причапал,голова не очень соображает
18-11-2021, 21:54
(18-11-2021, 09:58)transistor856 : в данной схеме нет ошибок?..сама схема - это одна сплошная ошибка (старая как ..авно мамонта), к повторению крайне не рекомендуется.. что конкретно не устраивает в схеме (из поста №74): - темброблок это пережиток прошлого (примерно как каменный топор); - большое число усилительных каскадов; - и просто огромное число разделительных (проходных) электролитов... |
|
