Усилители на транзисторах

[transistor856]

shah and mat а где этот пост 74?в этой теме?

[shah and mat]

shah and mat а где этот пост 74?

..извиняюсь, перепутал номер, не № 74, а № 59..

[Лесник]

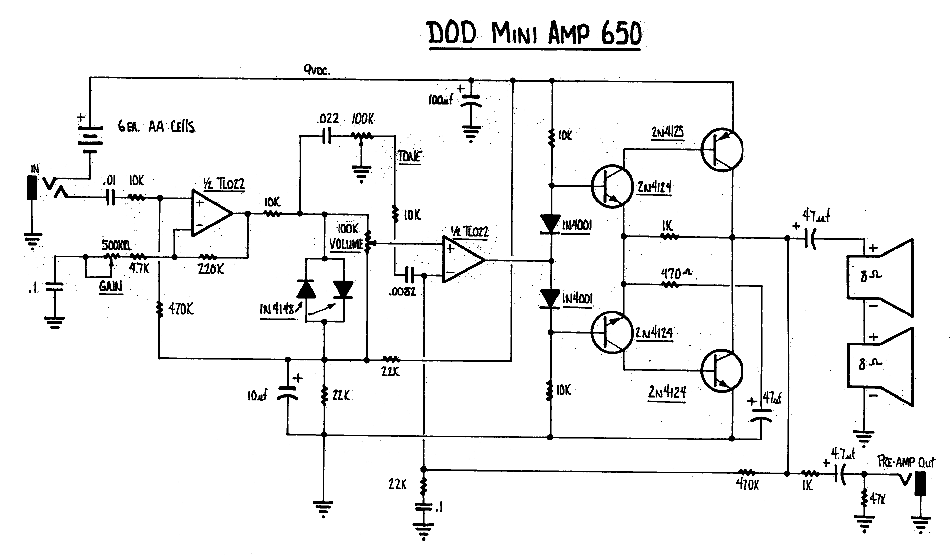

Подскажите куда копать, собираю вот этот мини усилитель, горит PNP транзистор, использую транзисторы 2n3904/06, вроде как аналоги указанных на схеме.
Все по схеме, не ставил только 1к 4,7мкф 47к(правый нижний угол, preamp out) т.к. этот выход не нужен.


[Cергей 78]

Подскажите куда копать

Фото платы с двух сторон выкладывайте, что бы можно было ориентироваться что там и как впаяно.

[Лесник]

Cергей 78, собрано на макетной, пока не паял.

[боб]

При правильно собранной схеме транзистор может гореть если на диодах слишком большое падение напряжения, а пары транзисторов имеют разный Ку. Возможно что то с ОУ.
Ставь вольтметр в среднюю точку на выход и к диодам контролируя напряжения (должно быть половина), и увеличивая его - напряжение - добавляя по одному элементу АА, ток питания доводи до (30...40ма). Напишешь результат, можно будет судить о причине.
У меня и к Лесник, и к схеме иной вопрос, зачем доводить нагрузку аж до 16ом при питании от 9 вольт и что делает цепочка (470ом с 47мкф)?

[shah and mat]

собираю вот этот мини усилитель, горит PNP транзистор

похоже в схеме ошибка - в выходном каскаде в нижнем плече первый транзистор должен быть p-n-p..

[Лесник]

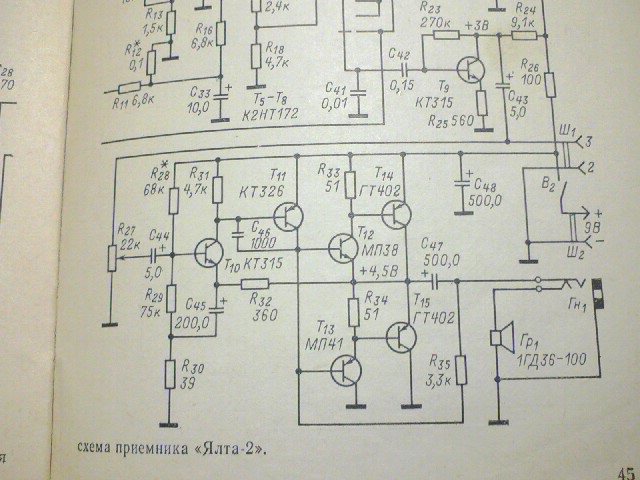

Подскажите по этой схеме, как правильно настроить? Собрал на макетке потребляет 2,5мА.
Работает, но в звуке есть какой то призвук зудящий, подгружается что ли, записал на диктофон.

Транзисторы кт315 и 326 заменил на 2n3904 и 3906, мп38 и 41 на гт404 и мп40.

[dvp]

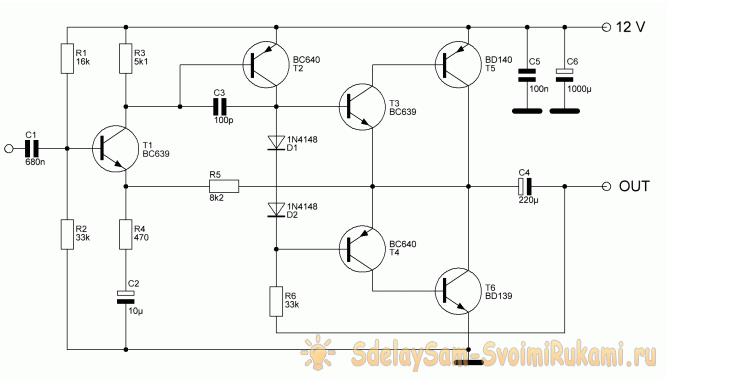

Это искажения, типа ступеньки, тут оно данном в усилителе выражено. Между базами Т12 и Т13 должна быть разница в напряжении что бы был холостой ток, хотя бы несколько ма,  тогда такого искажения не будет, или хотя бы добиться мах напряжения , как сделано в схеме по ссыдке, тут между базами Т3 и Т4 за счет падения  напряжения на переходах диодов ступенька  будет минимальна.

[dvp]

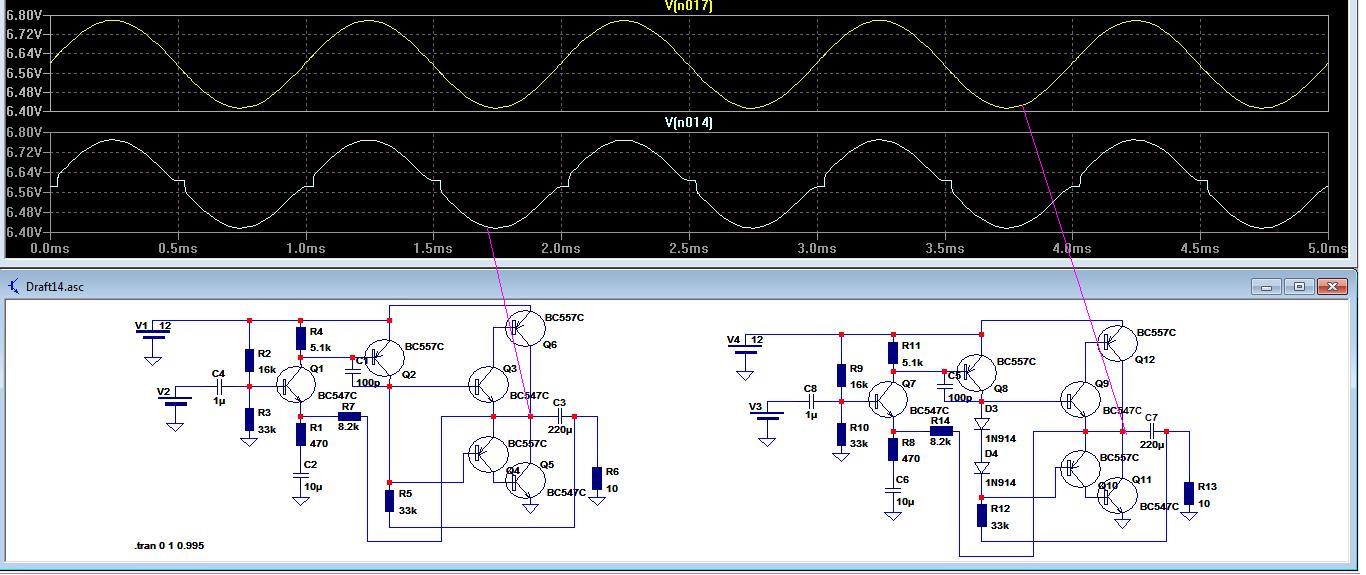

Вот, пример, два совершенно одинаковых сигнала,  но у одного усилителя убрали диоды. Оба работают, но  у усилителя без диодов будут большие  искажения, типа ступеньки , что вызовет  посторонние звуки, типа зудения. И ни как от этого не избавиться, пока не поставить диоды.  Хотя и с диодами такое искажение будет, но оно  мало, хотя на слух можно услышать.
