Сверхлинейный УМЗЧ на мосфетах

[боб]

Отвлекся, не закончив.

R1 и R4 выбраны по потреблению тока в своих цепях

То что греются понятно, по моему там достаточно и по 3к, а вот как нагружен ОУ поддерживая нейтраль, при этом с разным в 2 раза током на плечах не пойму, да и схемку внутрянки не нашел.

[decoder2]

С1 и R9 включены последовательно и ничем болтать не могут ! Есть подобные термоузлы на биполярах и даже смесь биполяра с полевиком и ни чего у них не болтается.

[decoder2]

Для RC-цепочки вольтдобавки нагрузка не такая уж и низкоомная а всего то 6 миллиампер. Чтоб напряжение вольтдобавки не поднималось сверх необходимого поставлены стабилитроны. Схему какой нутрянки найти не можешь?

[decoder2]

Индикатор клипа

[боб]

Индикатор клипа

По схемке подготовил ответит, но подумал что так много вопросов от одного - перебор, удалил.
То, что ищешь и на правильном пути хорошо, находишь сам ошибки - отлично.
Сырая. Я схемку при таком Кни сверхлинейного усилителя назвал бы - "Генератор скрипа".

[decoder2]

Так что там затворами хлопает?     Не ответишь будешь трындоболом! У тебя есть 24 часа! Время пошло!

[боб]

Отвечу и после такого - разговаривать больше не буду. Да уж. Методы достижения правды на техническом форуме. Гордимся?
Если даже индикацию вывести за линейный участок ВАХ, а это тоже нужно доработать схемно (сырая), все равно при искажениях в 0.000... полезет на выход. И есть золотое правило меломанов - ничего лишнего не цеплять в тракт звука.
Будь здоров!

[decoder2]

Трындобол махнул затвором и слился. Свои слова нужно подтверждать фактами а не ссылаться на якобы золотые правила брехунов от меломании. Флаг таким в одно место.

[боб]

Свои слова нужно подтверждать фактами

Плис.
Работа с искажениями указанными сначала обязывает работать усь не на полную амплитуду, а в линейном участке. Даже без учета онного, при увеличении мощности увеличивается амплитуда сигнала, незначительно - за пределами оговоренного увеличивается Кни, и при кратковременных всплесках никто этого не замечает.

Что же делает так званный индикатор. Он жестко обрезает порогом сигнал, внося два гармонических импульса возможно даже не в 10, а в 100 раз превышающие паспортные значения нелинеек.
Именно поэтому я его и назвал ГЕНЕРАТОР.

Касательно золотого правила меломанов, при таких схемных решениях, рановато оговаривать людей, заслуживших такого звания. Читаем инет.
Я себя к ним не отношу, хотя они удивились, что я засек на слух порог нелинеек гармонического сигнала в 0.01%. Они могут поймать порог в 0.003%. К стати, именно их развитому слуху и был определен самый высокий паспортный предел в 0.003%. Это было давно, в 80х. На данный момент возможно что то поменялось, немного в терминах отстал.

До уровня Арнольда Шварценеггера стремиться не грех, хотя он себе такие извержения не допустил бы. Не позорь образ к которому стремишься.

Надеюсь форум и без нас оценит ху ист ху.

[decoder2]

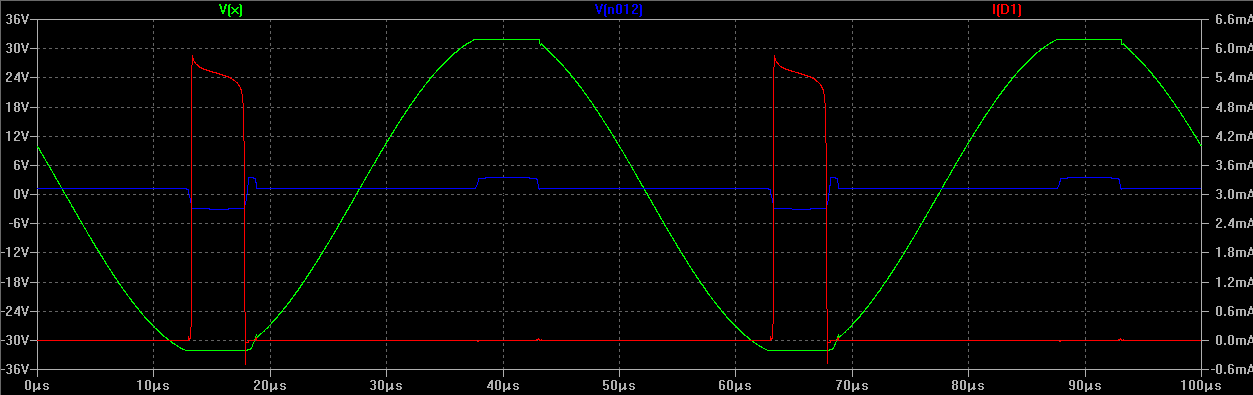

Пока усилитель работает без клипа на выходе ОУ всегда небольшое положительное напряжение и светодиод заперт и никак не влияет ни на что ! В клипе оно скачет в минус и вот этот по сути бесполезный в данной схеме режим используется для индикации. На графике зелёным - сигнал на выходе уся. Синим- на выходе ОУ. Красным - ток через светодиод. А ты тут ВАХами людей пугаешь по недоумию .

---

"Работа с искажениями указанными сначала обязывает работать усь не на полную амплитуду, а в линейном участке.  Даже без учета онного, при увеличении мощности увеличивается амплитуда сигнала, незначительно - за пределами оговоренного увеличивается Кни, и при кратковременных всплесках никто этого не замечает."
           Что за бред? Чтобы любая брехня была похожа на правду её нужно произносить уверенно !
