Квазар AVR — помощь в сборке МД

[transistor856]

Если не ошибаюсь за измерение тока отвечает рез на 1,8 ом

[-vlad-]

Там два irf работают в паре, а вот от 10 ом зависит ток на тх. Только не увликайтесь сильно поднятием тока.

[Evgeny1960]

1,8 ом

по схеме 1 Ом, но измерял падение напр. на двух платах примерно одинаковое.

---

Только не увликайтесь сильно поднятием тока.

мнеб довести его хотябы до показ. другой платы, но в общем хотелось бы докопаться до причины.

Там два irf работают в паре

да, но если один из них не кондишен? влияет это на ток?

[transistor856]

измерение тока в ТХ берется с точек -ADC и +ADC? Именно оттуда рез р9 подбираетсЯ для корректних показаний тока датчика

---

Найдите 1,8 ом и поставте,0,25 -0,5 ватт

---

один из них не кондишен - то и работать не должно

[Evgeny1960]

рез р9 подбираетсЯ

в описаниях не видел чтобы была рекомендация подбирать этот рез.

[transistor856]

По какой плате собирали

[-vlad-]

Поменяйте с 10 ом на 8 ом или на 6 ом. Отпишитесь.

[Evgeny1960]

По какой плате собирали

по драгон 54ма и по алекс (немного сам адаптировал под корпус 1910) 27ма, но ее проверил много раз, не нашел косяков.

---

Поменяйте с 10 ом на 8 ом или на 6 ом

Ок, поставлю в пару еще 10 ом, так проще, но остается вопрос по 9640, если он не кондишен?

[transistor856]

Плата алекса самая удачная,по ней собрал не один квазар,по поводу тока- у меня такое било когда подбирал кондер в тх,разние кондери показивали разние показания тока

[Evgeny1960]

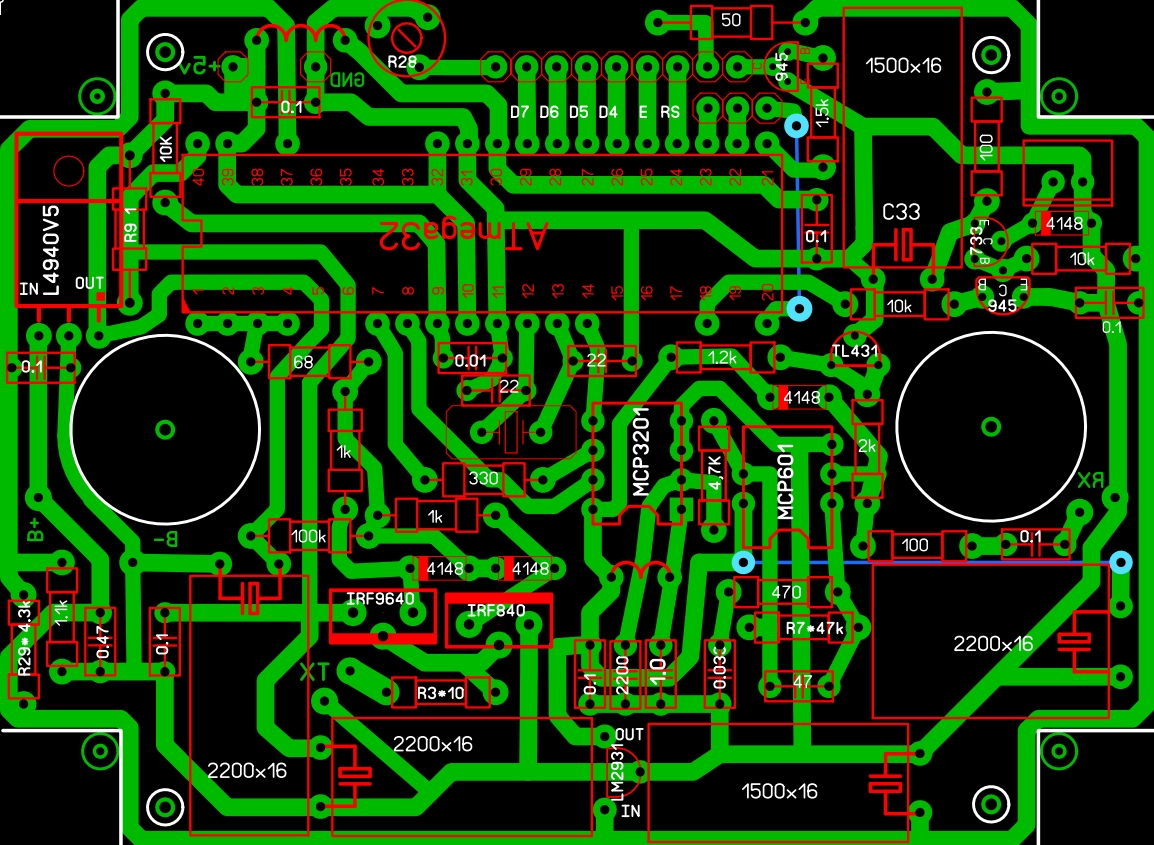

Может кто свежим взглядом найдет косяк в по ТХ
