Радиолюбительские вопросы

[Sam]

Правда ли, что понятие ЦИФРОВАЯ ЗЕМЛЯ, на сегодняшний день понятие устаревшее?

[боб]

Правда ли, что понятие ЦИФРОВАЯ ЗЕМЛЯ, на сегодняшний день понятие устаревшее?

Нет.
Да, в электронике это условное обозначение, термин, точка на плате в которой в фазе и противофазе стекаются все токи. Точка в которой переменная составляющая минимальная.
Ее можно по другому назвать, но без нее никак. Она служит общей точкой отсчета для всех цифровых сигналов и помогает минимизировать шумы, возникающие при быстром переключении, если дело касается цифры, шумов и наводок - усилительных трактов.

[Sam]

Тогда другой вопрос. Почему ни в советском ГОСТе ни сейчас у нас нет символа для обозначения на схемах цифровой земли?

А если есть, то как она обозначается?

[DExxTER]

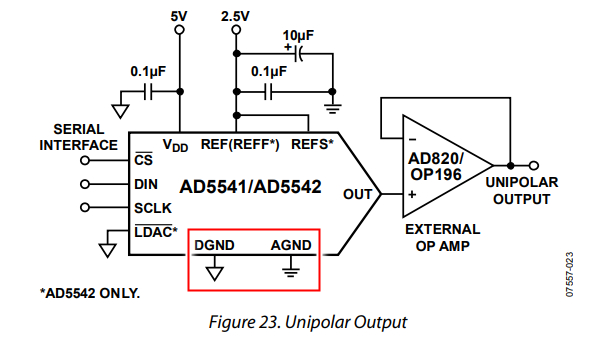

В даташитах на некоторые АЦП и ЦАП указывают цифровую и аналоговую землю. Видать, спецсимвола у неё нет, просто добавляют аббревиатуру.

[Sam]

Да в импортных схемах цифру указывают треугольником, это я знаю. А у нас то как указывают? Или почему не указывают?

[DExxTER]

В наших я хз. А в импортных: цифровая ---> незакрашенный треугольник, аналоговая ---> закрашенный.

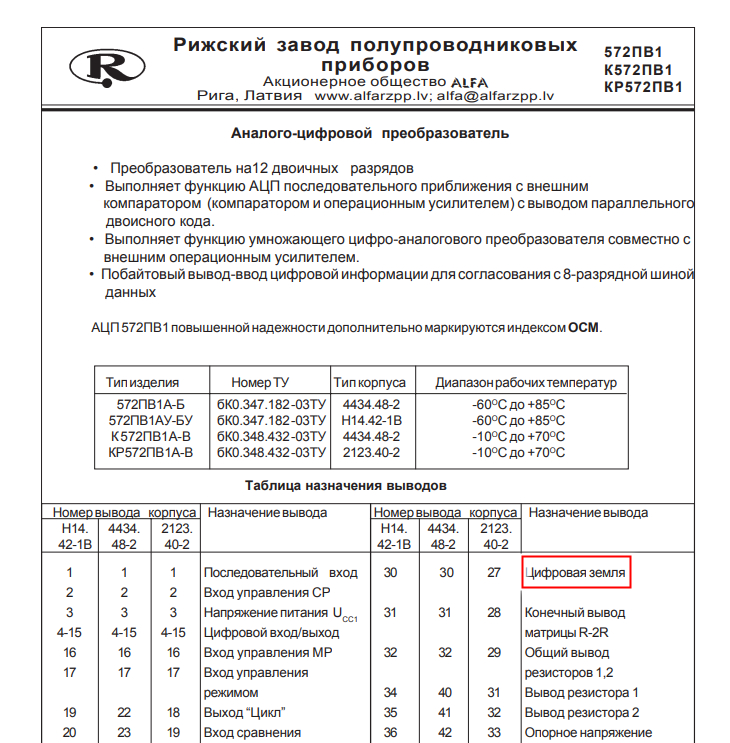

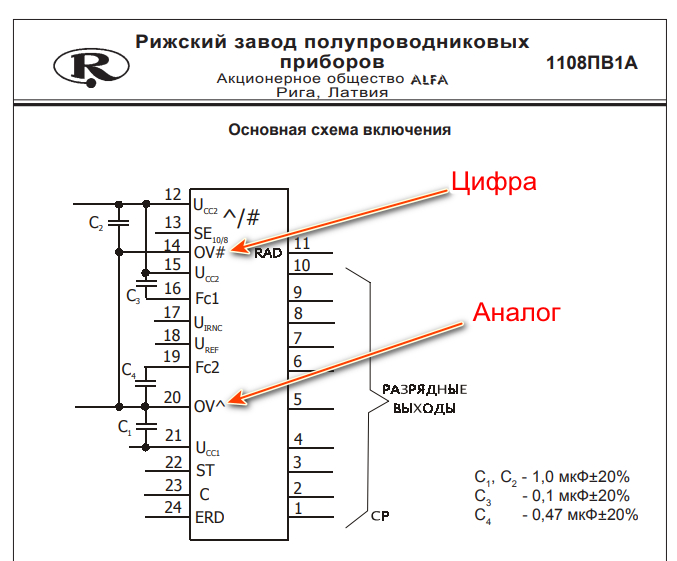

Ради интереса посмотрел, как у нас. А у нас только словами обозначают.

[боб]

А у нас то как указывают

А когда у нас ГОСТами занимались?

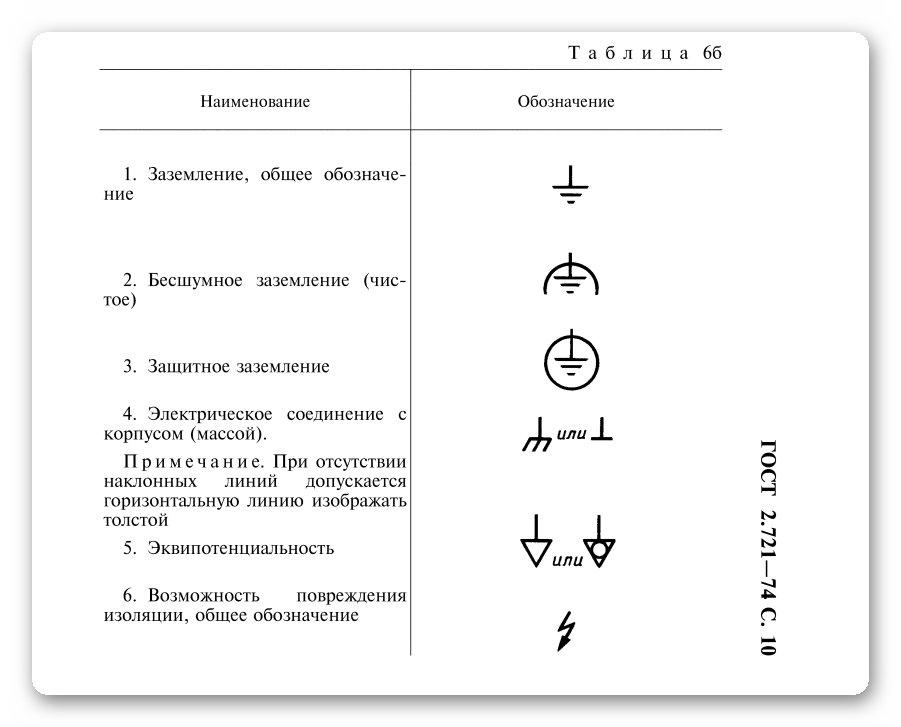

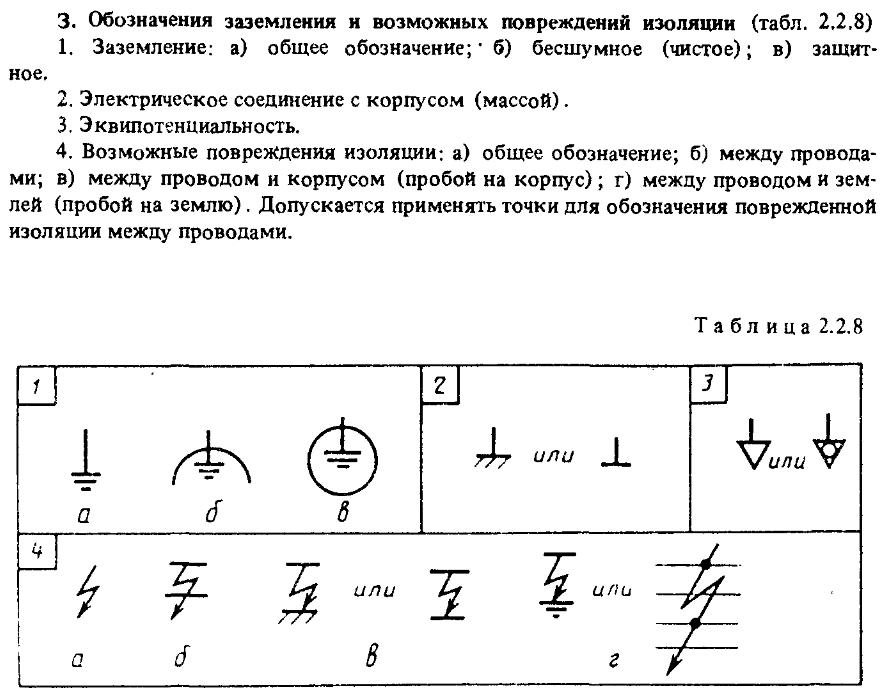

Касательно СССР, в ГОСТ было введено бесшумное/чистое, (тогде еще цифра не была в моде) хотя его все электрики обзывают тоже защитным.
Что бы не быть голословным, нашел в инете, в беседе о бесшумном заземлении старую переписку: -
valera_d_85
Высший разум
7лет
В проводе, которым положено заземлять по ПУЭ, много помех. Когда нужны точные измерения то пользуются другим заземлением.

[Sam]

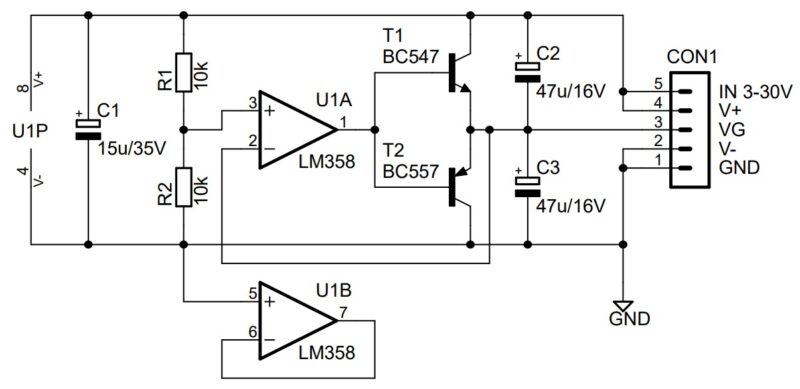

По поводу этой схемы вопрос.

Кто-то говорит, что замечательная схема, а кто-то говорит, что транзисторы греются.
Для маломощной нагрузки она подходит или нет? На сколько хорошо она делит плечи в сравнении с 78хх\79хх ?
Пусть нагрузка будет 100-200мА. Говорят, что ОУ не тянет транзисторы....тогда может ставить составные?

[Alik]

Мне эта схема нужна для проверки чего-то мелкого, ну например пробники микросхем запитывать и ещё что-то подобное, а то нужно микру проверить и приходится вухполярный блок вытаскивать, потом выставлять симметрично, а так включил и проверяй, в любом случае сей девайс не будет работать часами у меня, хотя если транзисторы посадить на радиатор хороший...

---

И да, при подборе одинаковых 10к резисторов, входное делится ровно наполовину - даю 12 и получаю +/- 6 с средней точкой.

[Alik]

Парни, хто травил гетинакс советский, это у всех он так долго травит я или я такой эксклюзивный или гетинакс особый?
Один час двадцать минут на данный момент и ещё чуть чуть пятнышки есть, может для него есть особая рецептура?
Я брал 100мл перекиси + 30гр лимонной кислоты + три чайных ложки соли, кто что скажет?
Там слой меди хороший, ну не столько же времени, кто что думает?
