21-11-2025, 22:20
|
Радиолюбительские вопросы
|
21-11-2025, 23:14
Перекись свежая, сегодня в аптеке купил, я думаю слой меди оч толстый, а спросил потому что подумал, а вдруг гетинакс как-то особенно травится, ну то, что хлорным железом это понятно, им конечно можно концентрацию сделать, что окунул на минуту и готово...

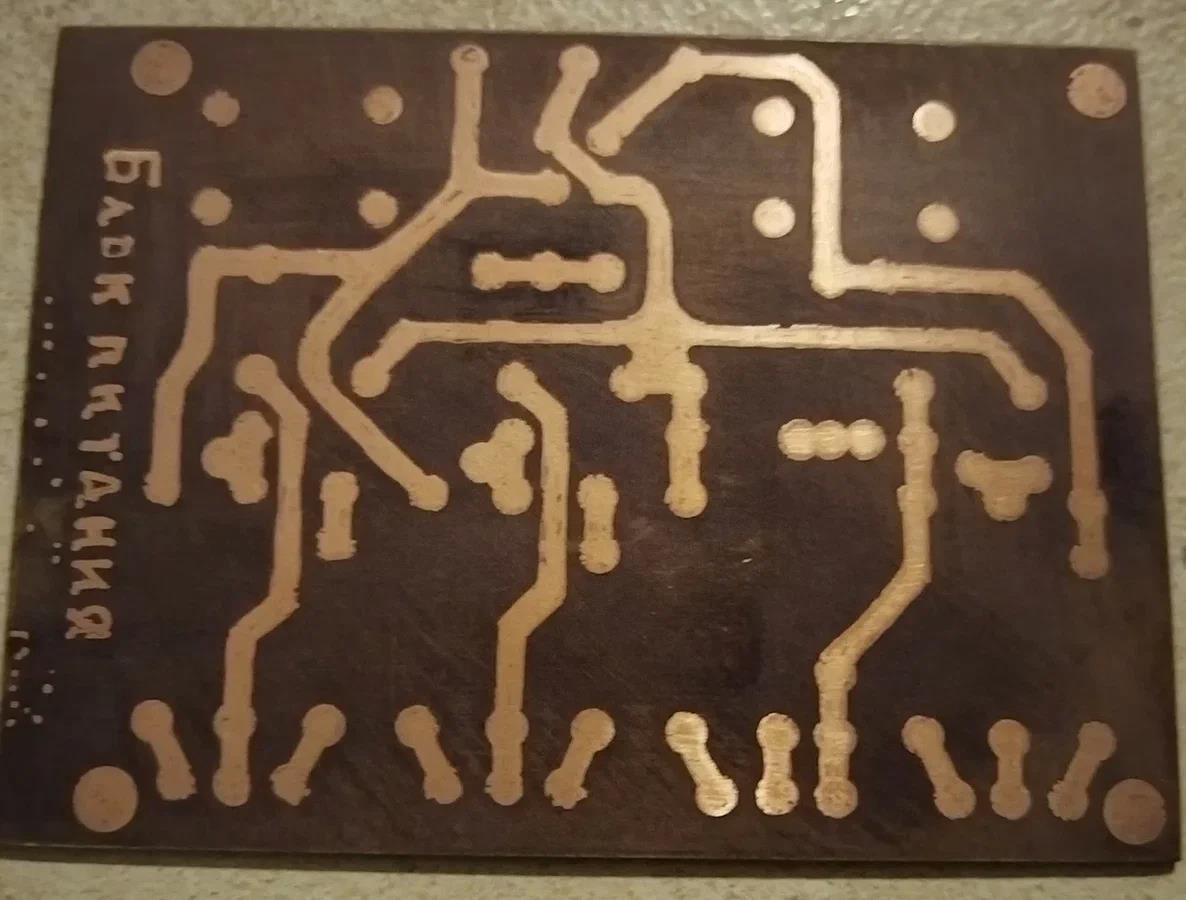

Жалко гетинакс пропадает, резать его можно но... не очень удобно, вот травить попробовал и тоже как-то не совсем: https://disk.yandex.ru/i/KnLU_A6jah0_cw Но с другой стороны, я девайс хочу собрать чисто из любопытства, тратить дифицитный (для меня лично!!!) стеклотекстолит совсем не хочу, поэтому и попробовал тут гетинакс, ладно, по крайней мере мне гетинакса будет не жалко если что...
22-11-2025, 00:36
Все растворы примерно одинаково травят - 10 минут. Толщина сильно повлияет на время. Возможно раствор выработался.
22-11-2025, 02:12
Не знаю кто как, а я травлю персульфатом аммония. Чисто и красиво. Приготовил раствор, градусов 40-45, добавил соли, ванночку для поддержания температуры раствора, ставлю на электрическую грелку. Плата, которая будет травиться, в ванночке находится в стоячем положении. Подключаю от омывателя автомашины моторчик, чтобы болтал раствор и травлю. Травит быстро и качественно.
Аlik, проблема в равномерном травлении гетинакса, да и текстолита может заключаться в грязном, т.е. окисленном слое меди. Я борюсь с данной проблемой с помошью туалетного утенка. И только такового, другие медь не очищают. Намазал им, подержал пару минут, смыл водою. Не все очистилось, снова намазал, подержал, смыл. После чего обезжирил. Блестит, как будто бы, только с завода. Наждачку или ластик использую, когда на текстолите или гетинаксе имеется раковинка или другой изъян.
22-11-2025, 02:41
22-11-2025, 02:47
(22-11-2025, 02:41)Sam : Соль с персульфатом нельзя.Можно добавлять в раствор персульфата аммония для ускорения травления, так как она выделяет тепло и позволяет ускорить процесс при комнатной температуре. (22-11-2025, 02:41)Sam : Щёлочь в составе какого-нибудь "элексира" - дорого получается.Двойная польза, первая для туалета, вторая для травления платы. Бутылки утенка хватит на год, если не более, при использовании в нашем случае.
22-11-2025, 04:09
Dom,
Сочетание реагентов \((NH_{4})_{2}S_{2}O_{8}\) (пероксодисульфат аммония), \(NaCl\) (хлорид натрия) и \(Cu\) (медь) в одном химическом уравнении не имеет простого, общепринятого ответа, так как это комбинация двух отдельных систем. Первая система, \((NH_{4})_{2}S_{2}O_{8}\) и \(NaCl\), не вступает в реакцию, а вторая, \((NH_{4})_{2}S_{2}O_{8}\) и \(Cu\), образует сульфат меди(II) и другие продукты. Хлорид натрия, в свою очередь, является пассивным наблюдателем в этой комбинации.
22-11-2025, 06:04
Перекись+лимонка+соль, травлю так.
Только, 3 чайные ложки соли это изначально много. Надо около 6гр, это примерно чайная ложка. Соль можно потом добавлять ещё по щепотке, в процессе травления. Есть губка для посуды(с одной стороны губка, а с другой типа наждачка), этой наждачкой прохожусь по меди с моющим средством, потом промываю водой+обезжириватель. Но, лучше перебдить, чем недобдить по составу.... Состав делаю такой для платы 10×10 : 80гр лимонка, два фуфырика по 100 перекиси и 2 чайные ложки соли, да как бы с запасом,но не будет танцев с бубном с травлением, благо это всё копейки стоит.
22-11-2025, 08:32
22-11-2025, 09:39
(22-11-2025, 02:12)Dom : Аlik, проблема в равномерном травлении гетинакса, да и текстолита может заключаться в грязном, т.е. окисленном слое меди.Не, конечно я подготовил поверхность, тщательно прошёл наждачкой 2000, всё чётко было, без окислов и прочай фигни, блюстела как у кота я... Некоторое время назад по такому же рецепту - 100мл + 30гр +соль травил текстолит 100Х100 - восемь минут, думаю всетки из-за толстого слоя меди так долго травилось, при союзе не жалели материалов, это не сейчас... Кстати дороги рисовал маркером перманентным, с честью выдержал вроде процесс. |
|
