Добрый вечер всем! Собрал плату KVANT ver12 И. Выдаёт на LCD LOV BAT  после запуска. Клава работает если держать нажатой кнопку.
Mdkot Не в сети
Прохожий
**
Сообщений: 15
Своих тем: 0
Рег.: 09-2021
Репутация: 1
#42
21-12-2021, 17:36
Это слабый заряд батареи,или может как у меня было в делителе непропой был,либо напутали по питанию что нибудь.Я не спец,толково помочь не могу,самому люди умные подсказывали что и как,там на форуме старом где-то есть как и чего мерять нужно по этой проблеме.
Boltyara Не в сети
Местный
****
Сообщений: 413
Своих тем: 2
Рег.: 09-2021
Репутация: 12
#43
21-12-2021, 18:11
(21-12-2021, 17:25)bah09 : LOV BAT
слабое питание или, скорее всего, неверно запаян делитель R29&R30
(21-12-2021, 17:25)bah09 : работает если держать нажатой кнопку.
не совсем ясно... Возможно нужно зайти в меню и откалибровать напругу питания.
-vlad- На форуме
Спец
********
Сообщений: 1938
Своих тем: 6
Рег.: 10-2021
Репутация: 43
#44
21-12-2021, 18:22
Все верно, на этих дорожках что то не то впаяно или обрыв. И еще КЕН говорил, что что там по питанию, что Ардуино может в спячку уйти если недостаточно напряжения.
bah09 Не в сети
Прохожий
**
Сообщений: 23
Своих тем: 0
Рег.: 12-2021
Репутация: 0
#45
23-12-2021, 00:52
Всем доброй ночи! Засиделся за устранением неисправности - подпаленная Дуня. Пришлось другую ставить. Попались ещё L7805CV c 4.38 вольт- пришлось менять. Не знаю как критично ли это напряжение к данной схеме? На монтажнике отобрал 4 штуки из 10. Теперь напруга 5.0 вольта. Буду ставить теперь 4725 и пробовать дальше.
Спасибо за советы!!!
bah09 Не в сети
Прохожий
**
Сообщений: 23
Своих тем: 0
Рег.: 12-2021
Репутация: 0
#46
24-12-2021, 21:08
Всем добрый вечер! На 4725 нужно перерезать дорожки или нет? перерезал дорожки ток не регулируется. Стоит 102 ма. Кренку на 3.3 вольта проверил, целая. В скетче ничего менять не надо?
-vlad- На форуме
Спец
********
Сообщений: 1938
Своих тем: 6
Рег.: 10-2021
Репутация: 43
#47
24-12-2021, 21:47
(24-12-2021, 21:08)bah09 : или нет?
Нет.
(24-12-2021, 21:08)bah09 : В скетче
Так же ни чего.
(24-12-2021, 21:08)bah09 : 4725
Как её подключили? Правильно?
(24-12-2021, 21:08)bah09 : 4725
Когда ещё не пришла 4725 мне, я помнится перемычку кидал на минус кажется, сейчас посмотрю, а как впаял 4725, перемычку убрал.....
bah09 Не в сети
Прохожий
**
Сообщений: 23
Своих тем: 0
Рег.: 12-2021
Репутация: 0
#48
24-12-2021, 22:04
да всё подключил правильно. Перерезал дорожки, но ток не регулируется.На другой плате без 4725 показания на индикаторе меняются. А на этой стоит ток 102ма и всё. Может когда подгорела Дуня и 4725 подпалил. 3.3 вольта кренка целая. На монтажке проверил ADC1115 тоже целая. С другой платы снял - с рабочей.
-vlad- На форуме
Спец
********
Сообщений: 1938
Своих тем: 6
Рег.: 10-2021
Репутация: 43
#49
24-12-2021, 22:20

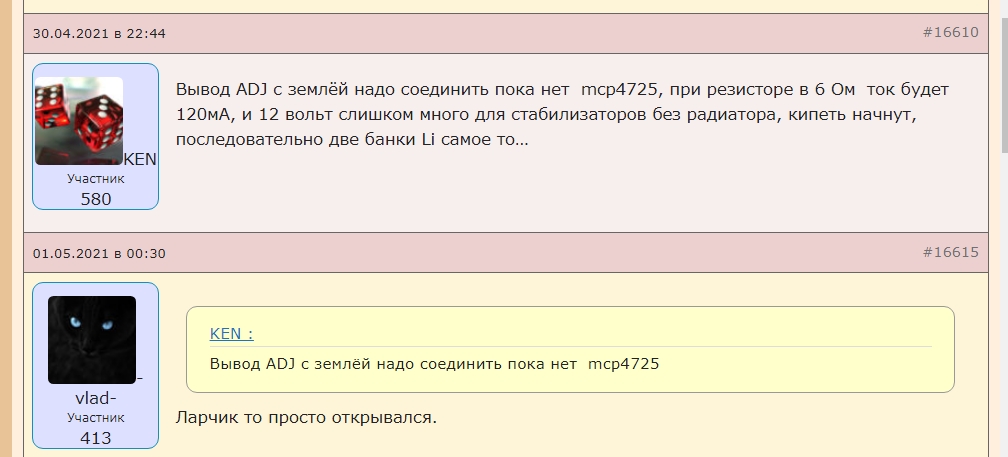

А я 7105 с AOP спалил тогда, перемычку надо было мне там.....когда небыло 4725 (нашел тот пост).

Файлы вложений Эскизы

bah09 Не в сети
Прохожий
**
Сообщений: 23
Своих тем: 0
Рег.: 12-2021
Репутация: 0
#50
24-12-2021, 22:57
я поставил AOP605 работает нормально, а Р605 вылетела вместе с дуней и кренкой на 3.3 вольта. Чувствительность при не залитых катушках хорошая на GAIN 3. А на 5 помехи. Чуйку уменьшать приходится. Рядом много металла.
