#61
Спасибо за ответ.
Еще вопрос по схеме: не стоит ли развязать измерение тока и разбаланса от МК повторителями на ОУ ?
Вопрос по скетчу (только изучаю, прочитал всю предыдущую тему):
у Вас установлено одиночное измерение с SPS 860, при такой частоте мы теряем 1 бит; частота измерений 61 (не понял почему нельзя сделать выше), не стоит ли тогда снизить SPS до 128 ?
PS. Почему бы не добавить автокомпенсатор разбаланса ?
#62
(02-01-2022, 10:35)radioman : Еще вопрос по схеме:
Поставить ОУ для развязки стоит, это улучшит достоверность измерений, но добавлять ради этого целый корпус ОУ не хотелось, простота и минимализм были приоритетом. По поводу SPS 860 - там идёт накопление и усреднение, для повышения разрешения и уменьшения шумов, поэтому частота получается 61, если SPS снизить до 128 на самом деле потеряется один бит, так как накопление данных уже не организовать. Я пробовал разные варианты, этот оптимальный по моему, но если что, каждый может попробовать свой вариант, для этого проект и задумывался.
#63
Значит я не полностью разобрался с частью скетча с измерением. АЦП считывает данные по прерыванию таймера с частотой 61 Гц, откуда накопление ? Просто АЦП работает быстрее. ИМХО (я понял так).

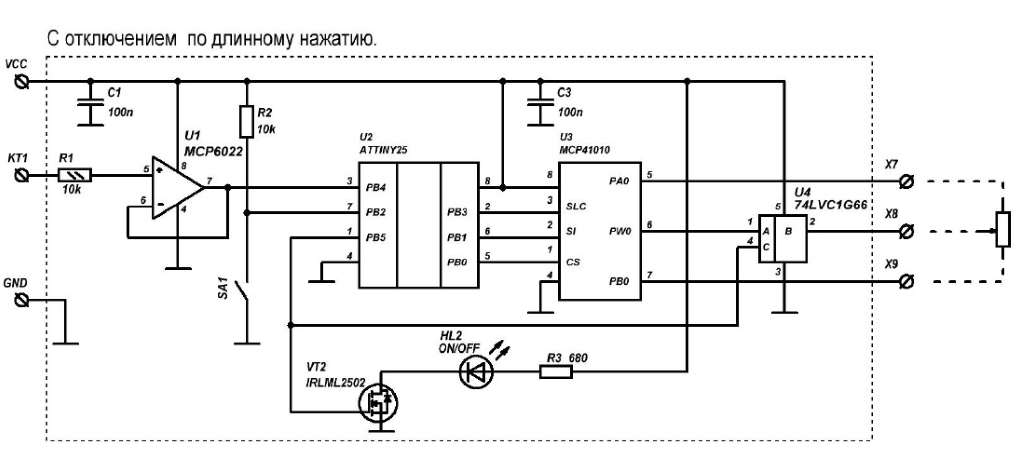

А как насчет компенсатора разбаланса ? Идею можно взять по этой схеме:

Управлять цыфровым резистором будет ардуина; добавятся 2-3 корпуса.
#64

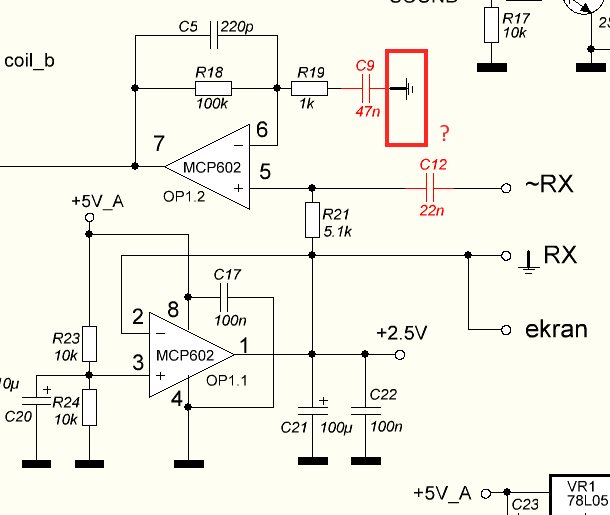

И вопрос по схеме: куда должен быть подключен конденсатор С9 ?
К земле (минусу питания), как на схеме:

или к "виртуальной земле" (как в схемах промышленных приборов):

#65
По второму варианту с одинаковой помехой по входам, мое мнение, вероятно вернее.
#66
(03-01-2022, 16:10)боб : По второму варианту с одинаковой помехой по входам, мое мнение, вероятно вернее.
Возможно, но вроде как мне поминаться, что к общей земле - было меньше шумов, если в квартире со всеми сопутствующими помехами.

(03-01-2022, 10:57)radioman : АЦП считывает данные по прерыванию таймера с частотой 61 Гц, откуда накопление ? Просто АЦП работает быстрее. ИМХО (я понял так).
А как насчет компенсатора разбаланса ? Идею можно взять по этой схеме:

По прерыванию начинается непрерывный сбор данных, 8 опросов АЦП подряд.
А переменный резистор для компенсации к чему подключается?
Я если что скетч под компенсатор писать не буду, времени особо нет на это.
#67
Самым правильным решением будет посадка земляной ноги С9 поближе к земляной ноге R 21 т. к. любая разница в помехах разных земелюшек пусть даже профильтрованная С22, усиленная ОУ вылазит на 7й ноге.
#68
Уменьшение шумов и помех.
R18 = 50к, R19 = индуктор 10mH, C9 = 40nF - настроить на частоту катушки Rx.
#69
..в авторской схеме (входной усилитель и его начальное смешение) все правильно..
единственное, что можно порекомендовать - подобрать номинал R21, как компромисс между чувствительностью, помехоустойчивостью и стабильностью (высокодобротный параллельный резонансный контур - является отличным фильтром)..
#70
(04-01-2022, 00:18)KEN : ...А переменный резистор для компенсации к чему подключается?
Я если что скетч под компенсатор писать не буду, времени особо нет на это.

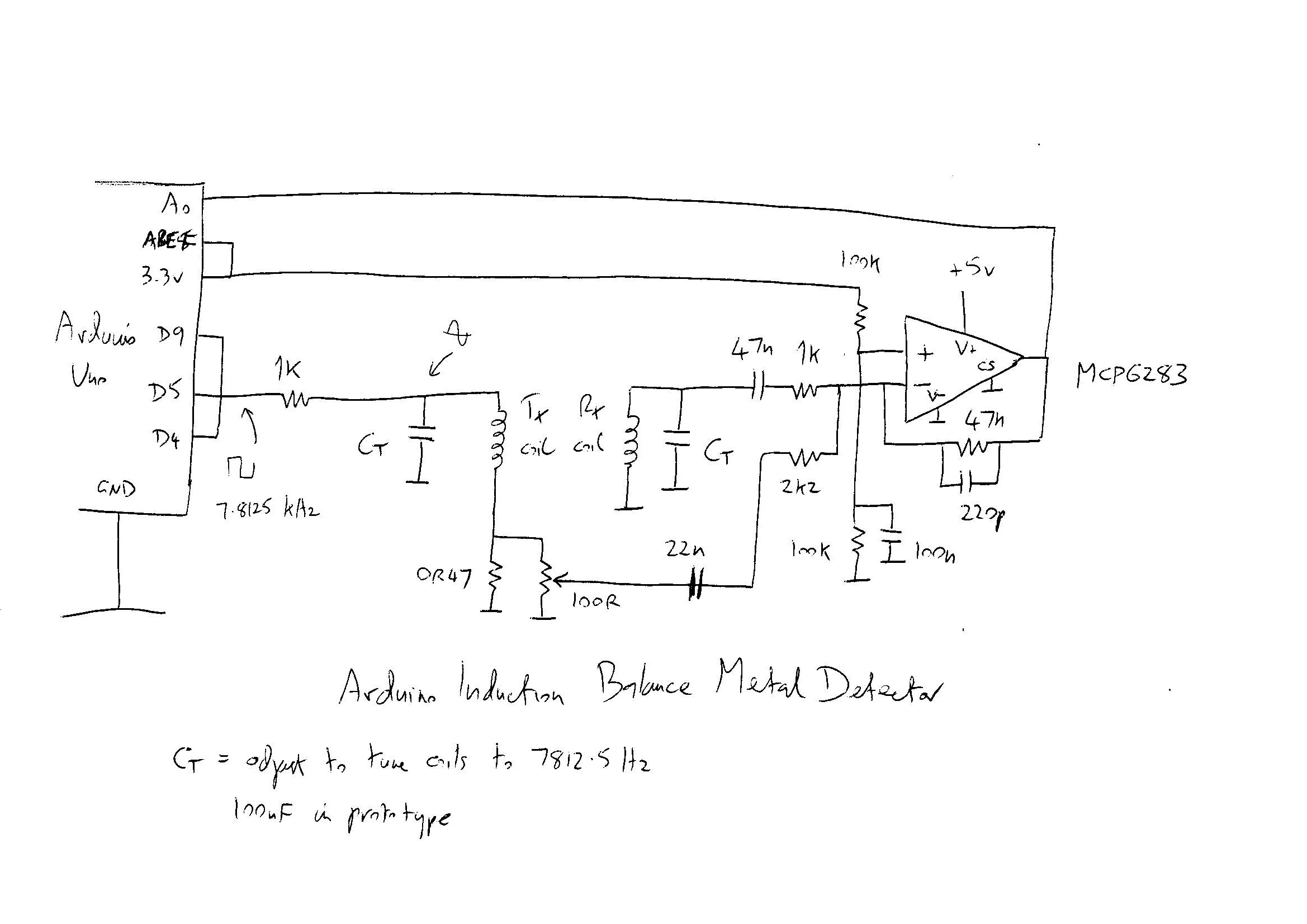

Вот  первоисточник "компенсатора" разбаланса:

Цифровой резистор подключается вместо переменника. Эта идея воплощена также и в "Квазаре" - только там сигнал генеруется.
