MD PIRAT

[вандал]

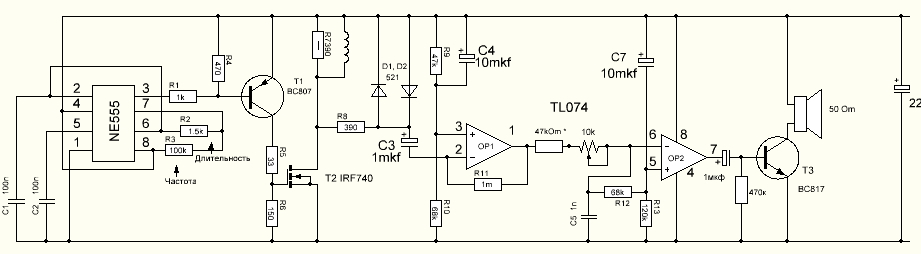

Держи.[attachment=3018]

спасибо. это туда 1n4148 можно воткнуть?

---

Держи.

Защита от дурака?

это точно нужно в моей схеме) я первый раз собираю что-то и паять на ней же учусь.

[Sam]

это туда 1n4148 можно воткнуть?

Нет, туда обычно диоды Шоттки ставят. Типа 1N5817-19

[вандал]

спасибо. поставил 1n5819

[baskit]

поставил 1n5819

Сколько пиратов полегло без этого диода, но без него чуйка на сантим больше , лучще защиту на мосфете делать

это точно нужно в моей схеме) я первый раз собираю что-то и паять на ней же учусь.

Я думаю многим будет интересно посмотреть работу начинающего паяльщика, фото с двух сторон, и катушка штанга, это всегда интересно

[вандал]

[quote="baskit" pid="7057" dateline="1643755468"] чисто поржать?) собран-не работает. питал от аккума шуруповерта на 12в. начал прозванивать при помощи наушников. на irf 740 средняя нога звука нет,а должен гудеть. заменил irf 740, резистор на 100 ом, на 150ом -без изменений

[neurolight]

на irf 740 средняя нога звука нет,а должен гудеть. заменил irf 740, резистор на 100 ом, на 150ом -без изменений

а на входе ирф 740 звук есть?

[-vlad-]

Начните с генератора, с 3-й ноги ne555 , если нет сигнала значит смотрите объвязку 555. Там 2 резистора и 2 конденсатора или сама 555 брак.

[вандал]

Начните с генератора, с 3-й ноги ne555 , если нет сигнала значит смотрите объвязку 555. Там 2 резистора и 2 конденсатора или сама 555 брак.

на второй ноге только звук есть. я конденсаторы не пленочные поставил. заменю-отпишусь

---

на irf 740 средняя нога звука нет,а должен гудеть. заменил irf 740, резистор на 100 ом, на 150ом -без изменений

а на входе ирф 740 звук есть?

на истоке звук есть

---

молчит на 3 шаге

[baskit]

чисто поржать?) собран-не работает. питал от аккума шуруповерта на 12в. начал прозванивать при помощи наушников. на irf 740 средняя нога звука нет,а должен гудеть. заменил irf 740, резистор на 100 ом, на 150ом -без изменений

Обещаю не ржать фото помогает понять в чем косяки, только надо перед съёмкой отмыть от флюса (надеюсь он без кислот). Резисторы как и конденсаторы надо не менять, а измерять каждый мультиметром перед впайкой и чтобы они были как можно ближе к номиналам  схемы +- 5% это спасает от кучи почему так.


на истоке звук есть

На затворе хотел сказать? Или на истоке? Исток на минусе откуда там звук?

[Dom]

Что это за фигня, она у меня не открывается, требует какой то регистрации?

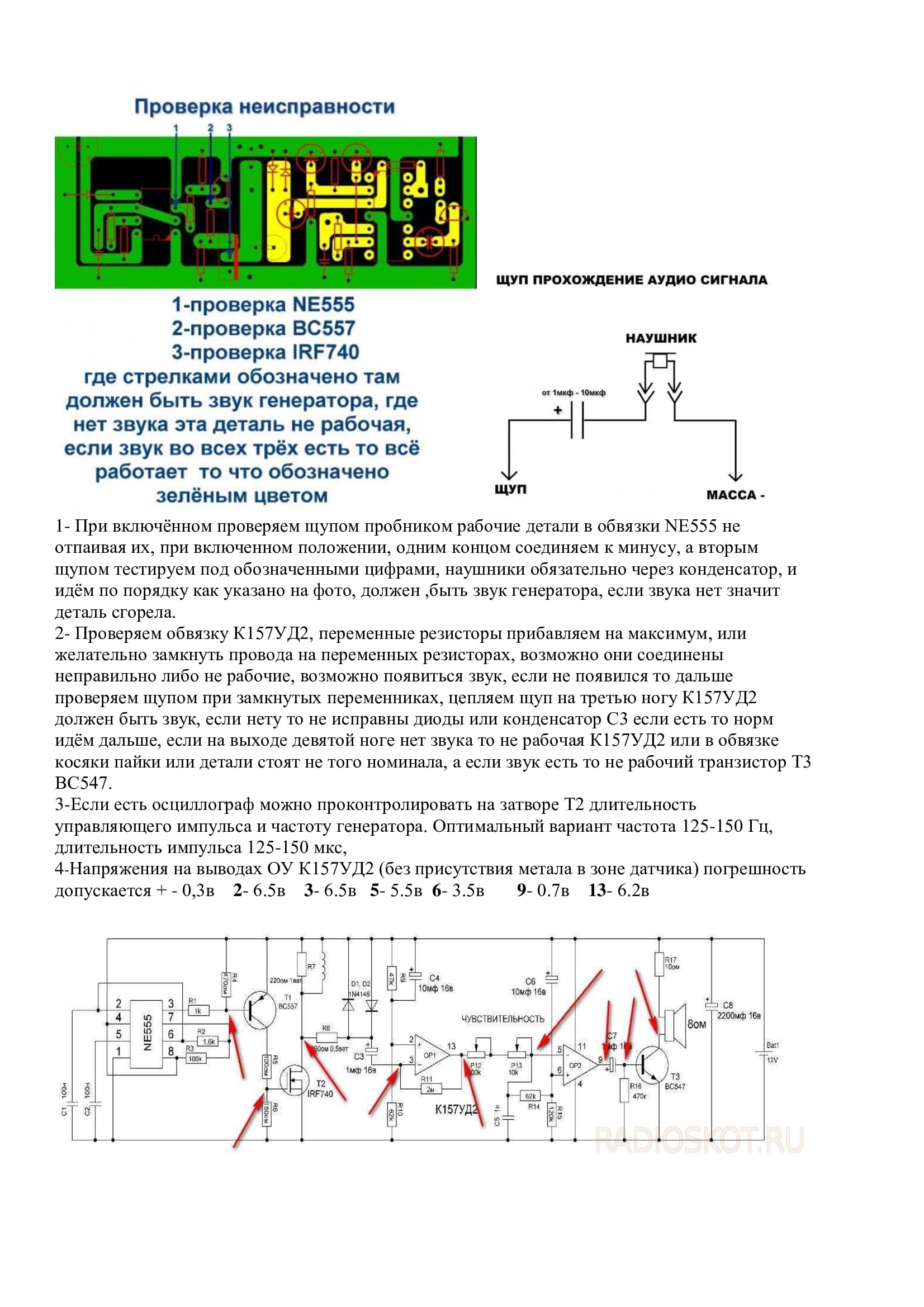

Проверка Пирата щупом.
