(11-03-2022, 19:40)baskit : (11-03-2022, 18:18)neurolight : Схема стандартная, номиналы стандартные, просто вместо тл072 стоит 4558 стандартная схема на уд2  на тл 072 есть отличия в резисторе ОС, если я не ошибаюсь, его и надо "крутить" возможно резисторы УНЧ надо подогнать, но скорее всего срыв работы ОУ из-за неправильной обратной связи. Почему выбор пал на 4558 чем он лучше того-же 072? Тоже грешил на резистор обратной связи - стоит 1.8м. А вообще говорят звук по четче и чуйка побольше.
Сообщений: 335
Своих тем: 6
Рег.: 09-2021
Репутация:
23
(11-03-2022, 19:42)neurolight : резистор обратной связи - стоит 1.8м. Так подставь резистор, например на 680кОм, последовательно с переменным на 500кОМ и упражняйся на здоровье. Не получилось настроить, увеличь постоянный резистор и продолжай дальше крутить-вертеть, покуда не выйдешь на стабильную работу прибора.
Сообщений: 45
Своих тем: 1
Рег.: 09-2021
Репутация:
3
(11-03-2022, 21:17)Dom : (11-03-2022, 19:42)neurolight : резистор обратной связи - стоит 1.8м. Так подставь резистор, например на 680кОм, последовательно с переменным на 500кОМ и упражняйся на здоровье. Не получилось настроить, увеличь постоянный резистор и продолжай дальше крутить-вертеть, покуда не выйдешь на стабильную работу прибора. Менял параметры всех резисторов: 68к, 120к. 1м8 уменьшал до 500к - ничего не изменилось.
Все также при поднесении металла все шумы исчезают, через 2-3 секунды шум восстанавливается.
Сообщений: 1389
Своих тем: 1
Рег.: 09-2021
Репутация:
47
Посмотри осцилом напряжения по схеме в динамике и что самое вероятное, нет ли ВЧ возбуда на ОУ. Найди же что меняется?
Сообщений: 270
Своих тем: 1
Рег.: 09-2021
(12-03-2022, 16:20)neurolight : Менял параметры всех резисторов: 68к, 120к. 1м8 уменьшал до 500к - ничего не изменилось.
Все также при поднесении металла все шумы исчезают, через 2-3 секунды шум восстанавливается. С3 сколько мкФ? Где схема, по которой шла сборка, поиск выдает несколько схем на 072 есть где С3 10 мкФ и это много ,будет как в вашем случае тупить.
Сообщений: 45
Своих тем: 1
Рег.: 09-2021
Репутация:
3

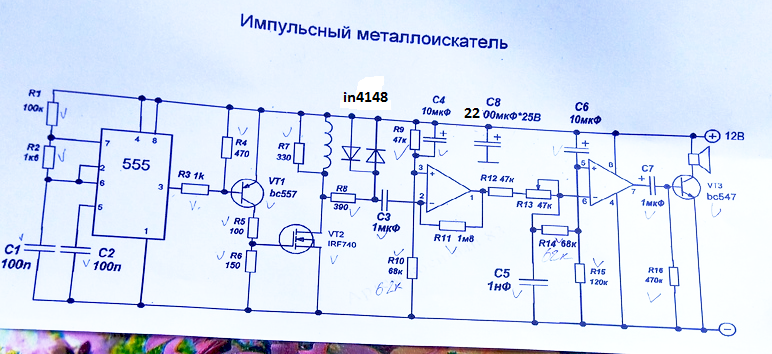

Начнем со схемы...
Сообщений: 270
Своих тем: 1
Рег.: 09-2021
(12-03-2022, 16:20)neurolight : 1м8 уменьшал до 500к - ничего не изменилось. Увеличивать резистор ОС не пробовал? Какой ток потребления без металла и с металлом в зоне катушки? От чего питается? И фото платы с обеих сторон не помешают. Еще можно подкинуть 072 для отсеивания версии что проблема не в самих 4558 (возможно они левые).
Сообщений: 45
Своих тем: 1
Рег.: 09-2021
Репутация:
3
(13-03-2022, 15:51)baskit : (12-03-2022, 16:20)neurolight : 1м8 уменьшал до 500к - ничего не изменилось. Увеличивать резистор ОС не пробовал? Какой ток потребления без металла и с металлом в зоне катушки? От чего питается? И фото платы с обеих сторон не помешают. Еще можно подкинуть 072 для отсеивания версии что проблема не в самих 4558 (возможно они левые). Как сказано выше обратная связь не влияет. Ток потребления меняется где-то на 3мА т.е. 20-23мА. Осциллограммы еще не смотрел. Завтра попробую кинуть емкость побольше на ноги микросхемы - мне кажется это должно помочь. Тл 072 в наличии нет - проверить особо нечем.
Питание - старый акум от шуруповерта - напряжение 12.8в.
Сообщений: 270
Своих тем: 1
Рег.: 09-2021
(13-03-2022, 19:38)neurolight : Как сказано выше обратная связь не влияет. Ток потребления меняется где-то на 3мА т.е. 20-23мА. Осциллограммы еще не смотрел. Завтра попробую кинуть емкость побольше на ноги микросхемы - мне кажется это должно помочь. Тл 072 в наличии нет - проверить особо нечем.
Питание - старый акум от шуруповерта - напряжение 12.8в. Для схем на 555 таймере ток надо 50-60мА 20 это мало. Надо выставить ток 50-60 и пробовать возможно передатчик не справляется, ток выставляем крутя скважность импульсов, частота лучше 50-100Гц, если надо экономный вариант пирата тогда надо собирать пирата на ие5 или ла7 там 30-40 мА а 20 это за пределами возможного, импульсы слишком короткие и транзистор не успевает накачать поле катушки. Кстати, какой датчик используется и через какие провода запитан?
(13-03-2022, 19:38)neurolight : Завтра попробую кинуть емкость побольше на ноги микросхемы - мне кажется это должно помочь. про какие ноги речь и какой микросхемы не понял, но очень интересно. Увеличение емкостей приведет к еще более тугому результату если речь про ОУ.
Сообщений: 1389
Своих тем: 1
Рег.: 09-2021
Репутация:
47
(13-03-2022, 19:38)neurolight : Ток потребления меняется где-то на 3мА т.е. 20-23мА При правильном согласовании индуктивности катушки с длительностью импульса накачки, при этом разумном уменьшении частоты импульсов, прибор может хорошо работать и при 20 ма токе потребления.
(13-03-2022, 20:10)baskit : Надо выставить ток 50-60 При малой индуктивности этим можно только навредить.
(13-03-2022, 19:38)neurolight : Завтра попробую кинуть емкость побольше на ноги микросхемы Может и помочь, и все потому, что давно пора заканчивать с Кронами и преобразуйками. (13-03-2022, 21:52)Dom : лично тебе давались эти советы Пират любит АККУМ.
О двухсекундной молчанке.
ОУ при работе без входного сигнала потребляет 1 ... 2 ма, нагруженный сигналом но без нагрузки - 3 ... 5 ма. Как и предполагал - возбуд, нестабильная работа операционника на грани срыва. Это может вызывать и плохая фильтрация напряжения питания и завышенный уровень входного сигнала и большие номиналы сопротивлений входного делителя, а также возможный разбаланс самой МС.
Для устранения дефекта нужно посмотреть частоту вобуждения и параллельно резистору ОС подпаять соответствующий конденсатор. Можно экспериментально начать с 5 ... 10 пф увеличивая до пропадания эффекта.
|
