17-06-2022, 14:11
|
MD PIRAT
|

20-06-2022, 20:46
Всем привет! Спасибо за ответы! Немного читал за эти дни инфу, про работоспособность на тл72 и 74 вкурсе, помню еще когда радиоскот был там собирали парни, но да, писаль чуть хуже параметры. У меня кстати есть подборка схем и плат, кто-то выкладывал на радиоскот целым архивом со всеми платами которые были разведены и опробованы на тот момент, октябрь 2018 как сейчас помню.
Вот интересно, разработчики ведь с этого форума, возможно даже кто-то из выше ответивших в комментах, просто не знаю по никам кто учавствовал в разработке. Так вот, почему же выбрали УД а не какой небудь современный операционник? Наверно в закромах много было УД?) И что скажете про ЛМ 324, вроде аналог, только распиновка другая, как он себя ведет? Кстати про чувствительность, примерно из 10 штук получалось 3 с чуйкой на порядок выше средней, думаю из-за параметров операционника, и на некоторых резисторы которые 2.2м должны, я ставил и 1.8 и 2.5, с таким разбросом, просто небыло, делал из двух примерный номинал. Dom, там в схеме где вы показали подключение транзистора, на чувствительность один переменник на 200к, как с ним работа, удобно? Просто я привык ставить 50к подстроечник на плату, а на корпус всего один переменник с включением, на 10к. На плате подстраиваю под катушку при положении резистора 10к посередине и им уже включаю и выставляю чувствительность.
20-06-2022, 21:59
И да, что в итоге из собственного опыта посоветуете, ТЛ72, 74, или ЛМ324? Что понадежнее?

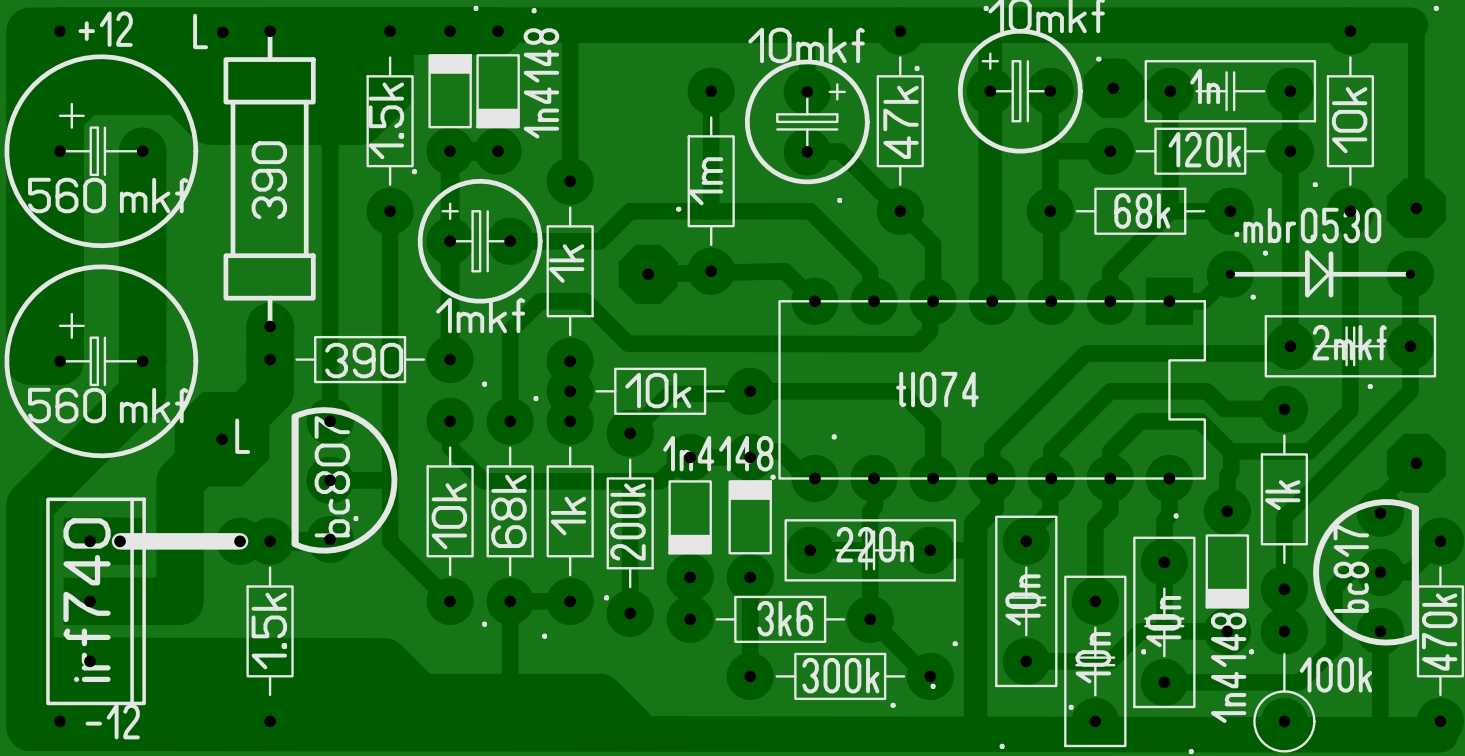

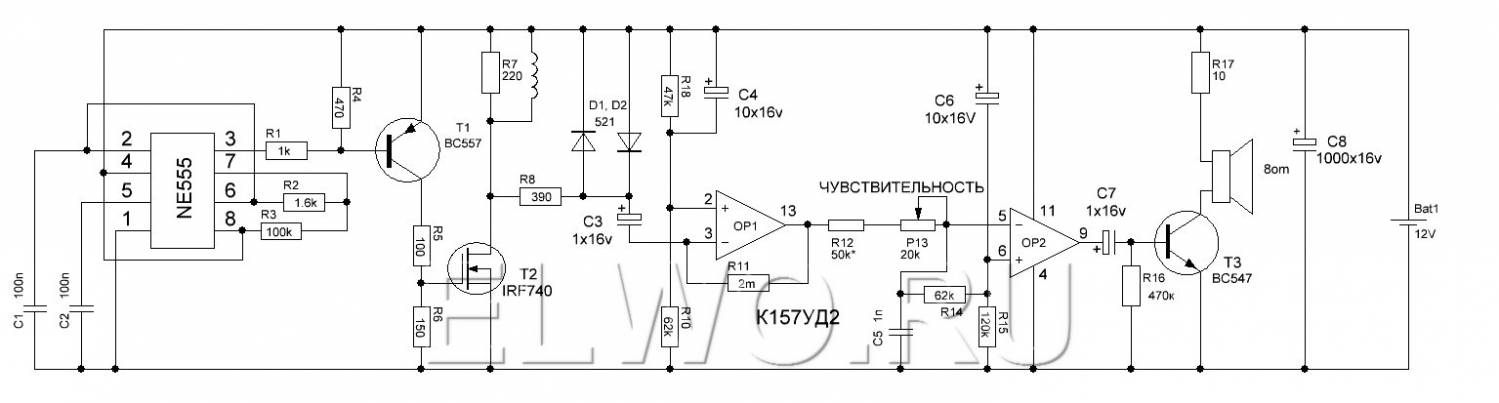

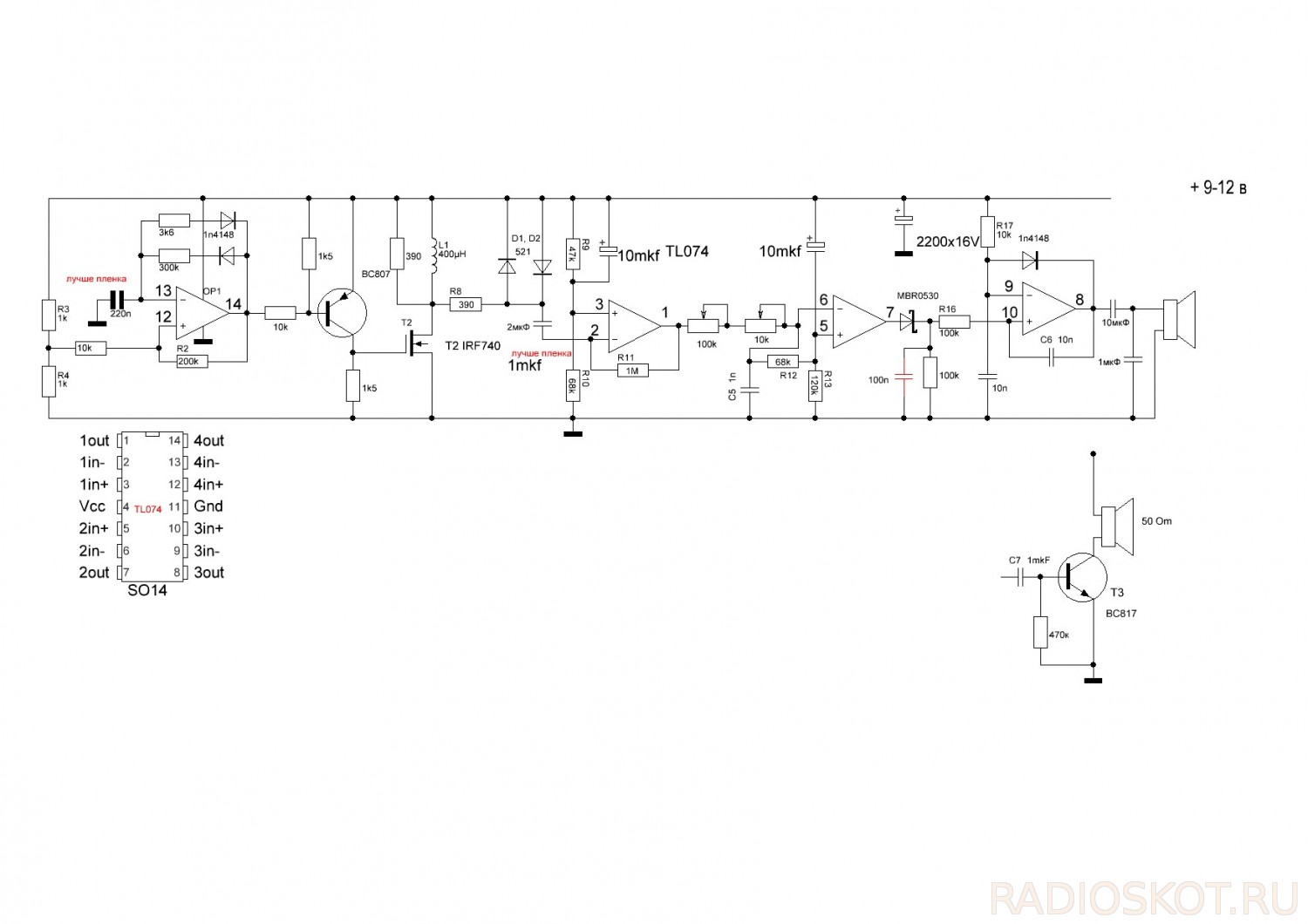

Сравнивал схемы с УД и ТЛ, транзистор разный с УД BC557, с ТЛ BC807, есть ли разница? И в схеме выше, генератор тоже на ТЛ074, одна микра на всё, но видел схемы где и на таймере генератор, как будет надёжнее и стабильней? Сам собираю всегда по вот этой схеме ниже. Что если поменять просто распиновку под тл072 или 074, и обвязку оставить такую же? В общем всё это к тому, что бы найти в итоге оптимальный вариант на импорте.
21-06-2022, 20:25
(20-06-2022, 21:59)Tony : что в итоге из собственного опыта посоветуетеПисано не раз: На УД лучше. Лет 10 назад, в самом начале темы я пробовал на "современном" ОУ, как ты выразился. Показатели хуже. На LM358 плохо,точнее "никак", на KIA358P получилось лучше, так же как и на TL072... можно дотянуть почти до 25см на пятак, но нужен ослик, чтобы прощупать все точки и подкрутить где надо......., а лучше просто "пальцем в небо", то есть по схеме собрать на удэшке и не морочить себе голову. Ещё.... сочно работал на LMC6482, хотя кое кто, как то облаял этот вариант.... Сам опер этот не дешёвый, покупал я их для другого МД.
21-06-2022, 21:34
Опера эти я приобретал для ремонта АКА7250. Узрев , что они по питалову подходят примерил к пирату. Искал я их тогда долго и обошлись они не дешево... А 357-е наверно ток в музеях лежат.
22-06-2022, 10:38

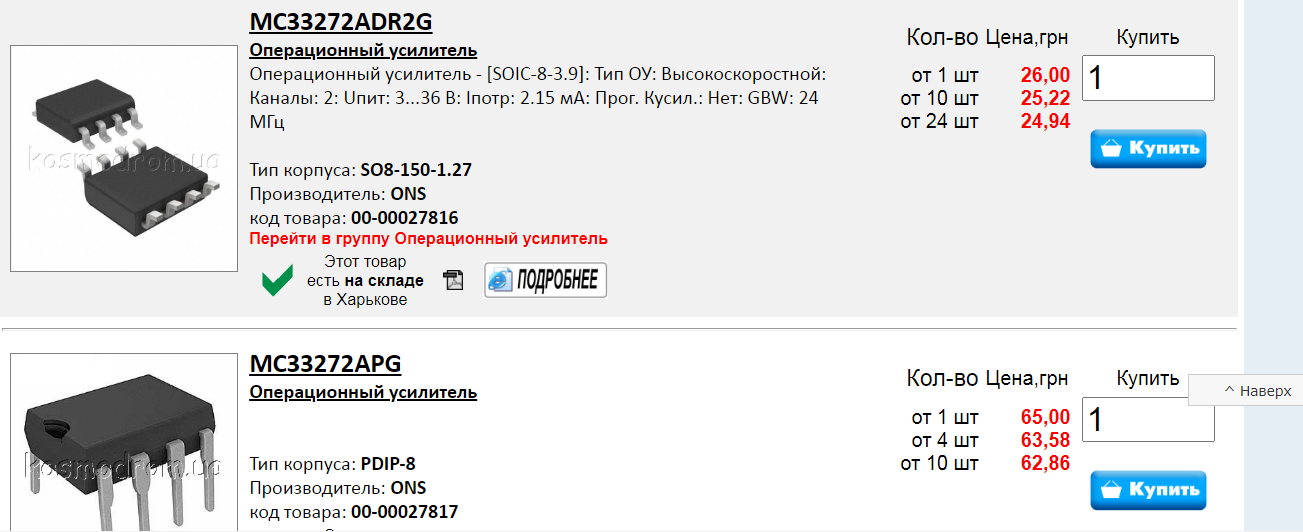

В качестве альтернативы 157УД2, может быть MC33272ADR2G. Сам ее не применял, т.к. в связи с независящими от меня обстоятельствами, в настоящее время нет возможности заниматься этим делом. Но, из просмотра видео, складывается впечатление, что работа данной микросхемы лучше, чем другие альтернативы 157-й. Захват цели четкий, громкий, без учащенного тихого жужжания, как в TL072 или ее подобных. Да и по дальности обнаружения цели, может соперничать с УД2. Ранее, где то видел в продаже данную микросхему и в Dip корпусе.
https://www.youtube.com/watch?v=DcLzmFrB-mk |
|
« Предыдущая тема Следующая »
|
в DIP корпусе MC33272 считай у 2,5 раза дороже, чем в SOP8.
