MD PIRAT
|
15-03-2022, 01:00
(14-03-2022, 21:01)baskit : Сдвигание фазы?Нет. Просто емкостью в ОС уменьшаем по ВЧ Ку и он успокаивается. При нестабильной работе операционник условно назовем звенит. Стоит ему дать нагрузку в виде импульса, большой сигнал, а особенно помеху по питанию и он возбуждается на высоких частотах. Чем выше частота возбуждения, тем меньшей емкостью ее можно погасить.
16-03-2022, 08:58
Пробовал: поставить кондер на ноги микрухи - разницы нет.
Ставил кондер на резистор ОС - появляются искажения сигнала. В остальном разницы нет. Увеличил емкость с 1нф до 2 нф - время просадки чуйки уменьшилось с 2 секунд до 1 секунды. но появились искажения сигнала. Смотрел осциллографом - все эпюры идеальные, шума и самовозбуда нет.
16-03-2022, 12:27

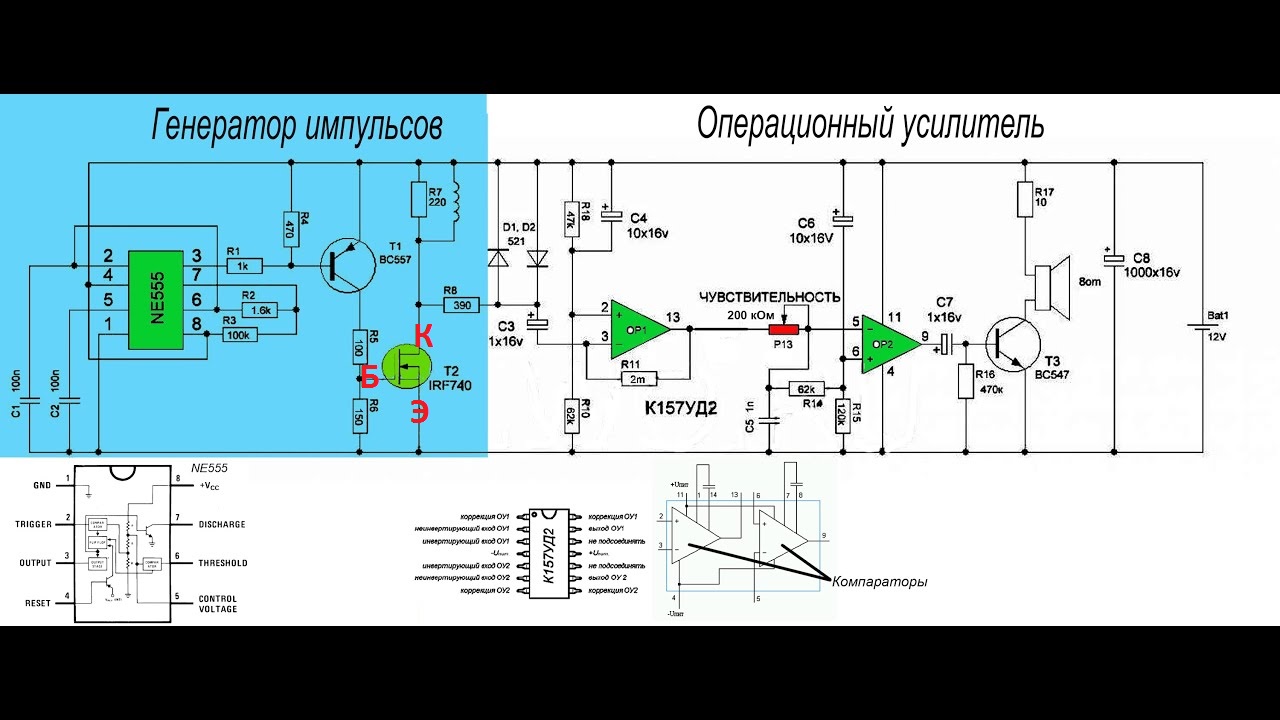

(16-03-2022, 08:58)neurolight : появляются искажения сигнала.Как это понимать? (16-03-2022, 08:58)neurolight : Ставил кондер на резистор ОС ... разницы нетТогда откуда (13-03-2022, 19:38)neurolight : Ток потребления меняется где-то на 3мА т.е. 20-23мА. (16-03-2022, 08:58)neurolight : Смотрел осциллографом - все эпюры идеальныеВключи постоянное напряжение, шкалу напряжения сделай побольше и смотри не эпюры, а их скачек на протяжении этих 2 секунд. Возможна еще одна причина - очень малая емкость конденсаторов С4 и особенно С6 - нет стабилизации РТ ОУ. Меняется постоянка на 3й или 5й ноге МС .
15-04-2022, 15:54
Здравствуйте друзья ! нужна помощь , пиратов сделал уже около 100 шт если не больше, в радио деле не АС но и не полный ноль, двадцать лет назад занимался а потом забросил , а 2 года назад опять меня поманило взять в руки паяльник, сделал начало себе один потом сыну один потом друзья просить начали, а потом знакомые друзей заказывать начали, и вот недавно столкнулся с такой проблемой : пиратов я делаю с питанием от 18650 через повышайку мт3608 и все хорошо работали пока не пришла новая партия повышаек ( они сразу же начали сгорать при первом включении ), что я заметил со старых партий при подачи на вход повышайки 4 вольта тестер на выходе показывал 4 вольта и нужно было регулятором повышать дор 12 вольт, а на повышайках с новой партии при входе в 4 вольта повышайка по умолчанию выдаёт 17 вольт и нужно регулятором уменьшать до 12 вольт, со старой партии не одна не сгорела , а с новой спалил все которые ставил ( около 10 шт ) . проверял саму плату пирата на потребление оно в норме 20 мил амп, ставлю со старой партии повышайку всё работает, ставлю с новой сгорает. Начал сверять обе повышайки на отличие, на вид обе один в один, а по деталям разные чипы которые на шести ножках, на хороших повышайках маркировка чипа в628 а на плохих AI7311. Заказал на алике новые чипы в628, поставил вместо AI7311, подключил тестер всё работает 12 вольт выдаёт, припаиваю к плате пирата, включаю опять дым пошёл с чипа. То есть без нагрузки повышайка работает, под нагрузкой сразу же сгорает и идёт дым с чипа. Может кто сталкивался с такой бедой подскажите как бороться. Заранее спасибо.
15-04-2022, 23:43

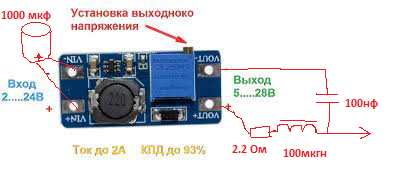

Новые повышайки не выдерживают пускового тока заряда С8. Попробуй включить через дроссель.
16-04-2022, 09:37
боб, а как дросель подойдёт катушка с сгоревшей повышайки?
боб, вроде бы всё одинаковое в этих повышайках кроме чипа, и чип уже ставил как на той, к стати вчера пришла новая партия повышаек ( 5 шт ) и на них чип уже с маркировкой АМВ вместо в628 и AI7311, одну подключил работает, но дело в том что у меня той партии около 130 шт повышаек которые горят, не знаю что с ними делать. боб, интересно может по две шт ставить сразу, может две выдержат пусковой ток заряда с8
16-04-2022, 10:56
16-04-2022, 12:23
не помню на каком сайте ,писали про нее ,тоже горела ,немного изменили схему и все стало норм ,погугли ,может найдешь ,если в закладках осталась ,пришлю в л.с.,но не обещаю ,что найду,скорее всего удалил или на другом компе ,который уже к жизни не вернуть.
16-04-2022, 12:36
P Vladimir, Если найдёте пришлите пожалуйста , а то в наличии 130 шт таких повышаек, заказывать ещё опасно вдруг опять такие же пройдут, Заранее спасибо
16-05-2022, 17:23
|
|
