27-12-2022, 21:32
ссср а как подобрать транс под схему с тм2?есть какие то секрети,или как намотать?
|
Инвертор 12 220 на TL494
|
28-12-2022, 07:24
Я когда собирал эту схему, использовал обычный силовой трансформатор с обмотками по 12в каждая и отводом от средней точки. Ничего не перематывал, просто вторичные обмотки включал как первичные. Трансформатор использовал из серии ТН (или что-то в этом роде, давно это было). Правда, небольшой мощности, ибо тогда я просто питал энергосберегайку небольшой мощности (от аккумулятора 12в 7ач). Напряжение (обмоток) трансформатора нужно выбирать с учетом напряжения аккумулятора (например если аккумулятор на 6в, то и обмотки должны быть 2х6в (пример 6,3в - "накальные" обмотки). В идеале лучше иметь еще дополнительную обмотку для обратной связи (усложнить схему для поддержания точного напряжения на выходе преобразователя).
28-12-2022, 10:55
У меня есть ТПП235-220-50,а как организовать обратную связь?она ж вроде по 220 делается
28-12-2022, 13:20
(28-12-2022, 10:55)Sergei123 : а как организовать обратную связь?она ж вроде по 220 делаетсяДа не надо это...Собери схему запусти и убедишься что всё это лишнее усложнение схемы. Насчёт обмоток тебе Руслан уже объяснил что и как,стабилизацию,потом и приделать не долго,если посчитаешь нужным. Сходил к деду Гугл,ТПП"235-220-50:ШЛ 20х16;Р-9 Вт;U-10 вольт.С этим трансом только время терять,9 Ватт,это не о чём...Ищи сам транс от старых телевизоров,ламповых,придётся учиться разбирать и перематывать вторичные обмотки.Готовые сейчас стоят по цене равноценны китайскому инвертору.Не чего сложного нет,внимательность и правильные ручки...Что не понятно-спрашивай.Поможем.
28-12-2022, 16:37
Вставлю свои "пять копеек" насчёт перемотки - помогу чем смогу - расскажу, проконсультирую(если нужно конечно) , главное трансформатор найти
28-12-2022, 17:11

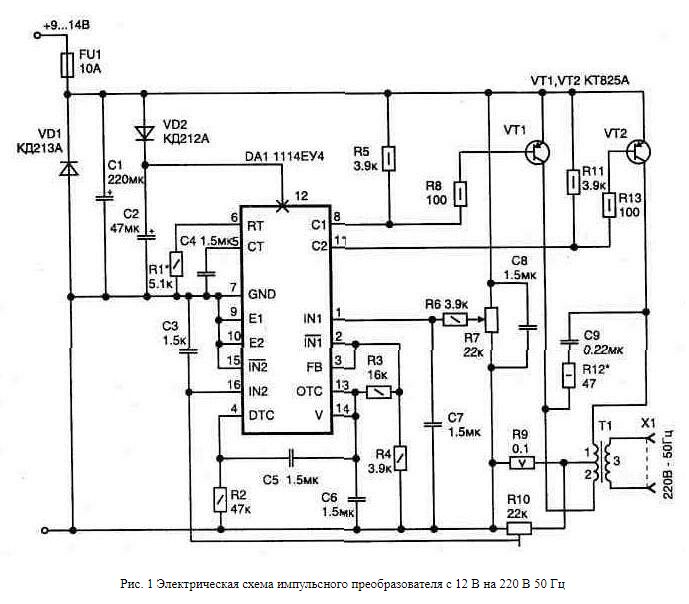

а гляньте такую схему будет работать?
irfp9240 сюда хотелось б взамен биполярникам
28-12-2022, 18:02
Alik я от помощи не откажусь никогда,если чего не знаю,то всегда спрашиваю
|
|
