29-12-2022, 15:04
Соберу конечно,просто меня смутило то что транзистори p-n-p,о когда структурну схему просмотрел на tl494,то немного прояснилось почему p-n-p
Инвертор 12 220 на TL494
|
29-12-2022, 15:04
Соберу конечно,просто меня смутило то что транзистори p-n-p,о когда структурну схему просмотрел на tl494,то немного прояснилось почему p-n-p
02-01-2023, 21:09
Подскажите,а транс для таких схем нужен с зазором или без?
03-01-2023, 04:07
Принципиальной разницы между схемой на ТМ2 и этой нет, тут просто удобнее что деталей поменьше, поскольку микросхема эта - сразу генератор импульсов, и питание у нее сравнительно высоковольтное (до 20в), не нужен отдельный стабилизатор питания.
03-01-2023, 20:41
Есть у меня размотанний ТПИ с телика самсунг,а в нем зазор в центр самого сердечника,тот что внутри транса,а те что по бокам стают плотно без зазора

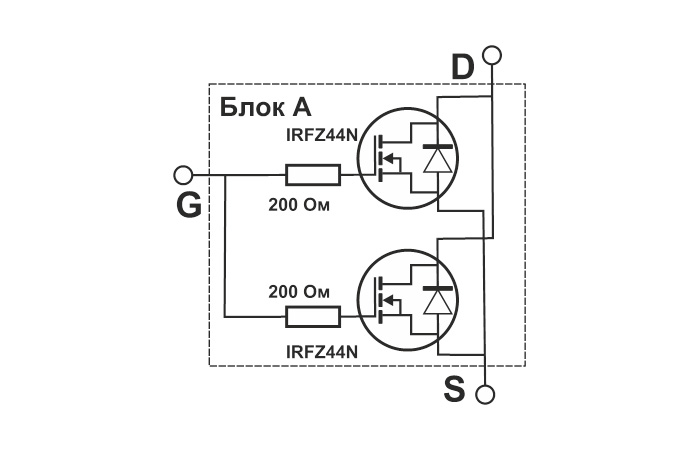

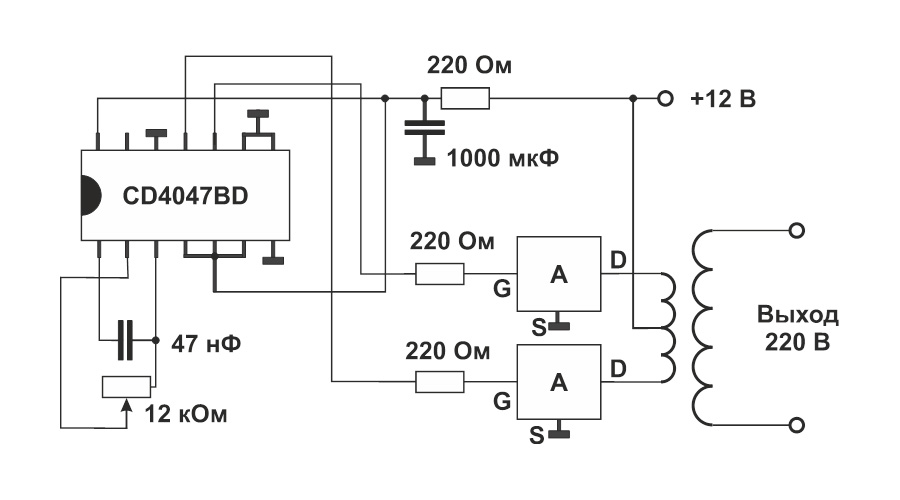

На cd4047 я собирал,работает неплохо,но стабилизации нет,напруга плавает
03-01-2023, 22:13
03-01-2023, 22:55

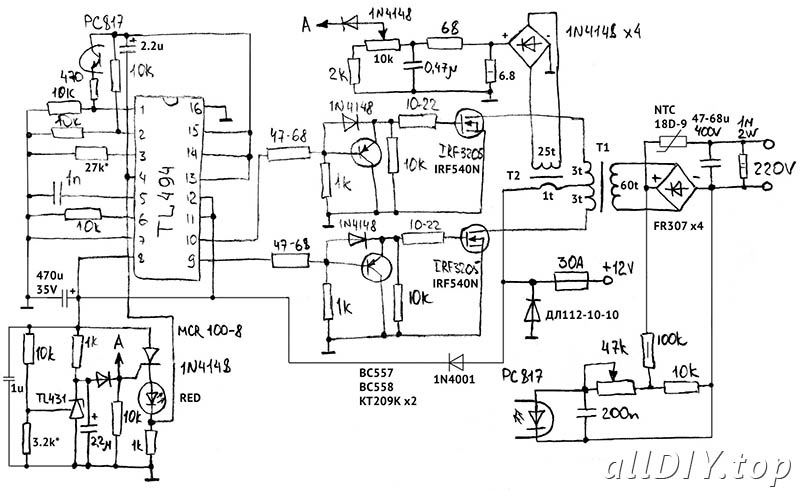

Сергей, работоспособность этой схемы у меня лично вызывает сомнение. Непонятно в этой схеме назначение обмотки обратной связи, включенной фактически в ноль схемы, да еще и в цепи постоянного напряжения с аккумулятора. Защита от самовозбуждения? Или от КЗ?
Оптрон 817 это понятно, обратная связь по напряжению, но для этого не нужно столь высокое напряжение, для этого и делают доп. обмотку на сравнительно более низкое напряжение, так надежнее. И эта схема дает на выходе постоянное напряжение 220в, разве что лампочки накаливания питать, или светодиоды без диммера.
03-01-2023, 23:11
Ви про транс в цепи 12 вольт?если да,то он от перегрузки,так как схема расчитана только на 200 ватт
Могу дать ссиль на сайт,если модератор позволит "на выходе постоянное напряжение 220в"-так сейчас ведь все гаджети работает от импульсних бп,а им ведь вроде пофиг на постоянку
03-01-2023, 23:34
(03-01-2023, 22:55)DarkRus66 : Непонятно в этой схеме назначение обмотки обратной связи, включенной фактически в ноль схемыскоростным диодам моста, заметь - при высокоомной нагрузке, достаточно длительности коротких импульсов переключения ключей для получения достаточного напряжения управления на вторичной обмотке трансформатора тока. (03-01-2023, 22:55)DarkRus66 : Защита от самовозбуждения? Или от КЗ?может быть и регулируемый стабилизатор тока нагрузки. (03-01-2023, 22:55)DarkRus66 : И эта схема дает на выходе ...100%
03-01-2023, 23:36
может быть и регулируемый стабилизатор тока нагрузки-боб именно оно
|
