24-12-2022, 22:56
Подскажите,схемки на тл-ках смогут работать с трансом,намотанном на железе а не на феррите?

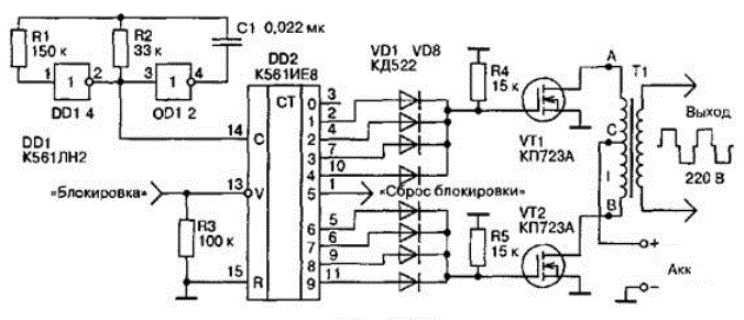

Или вот такая,только вроде как у нее ток покоя большой
Или вот такая,только вроде как у нее ток покоя большой
|

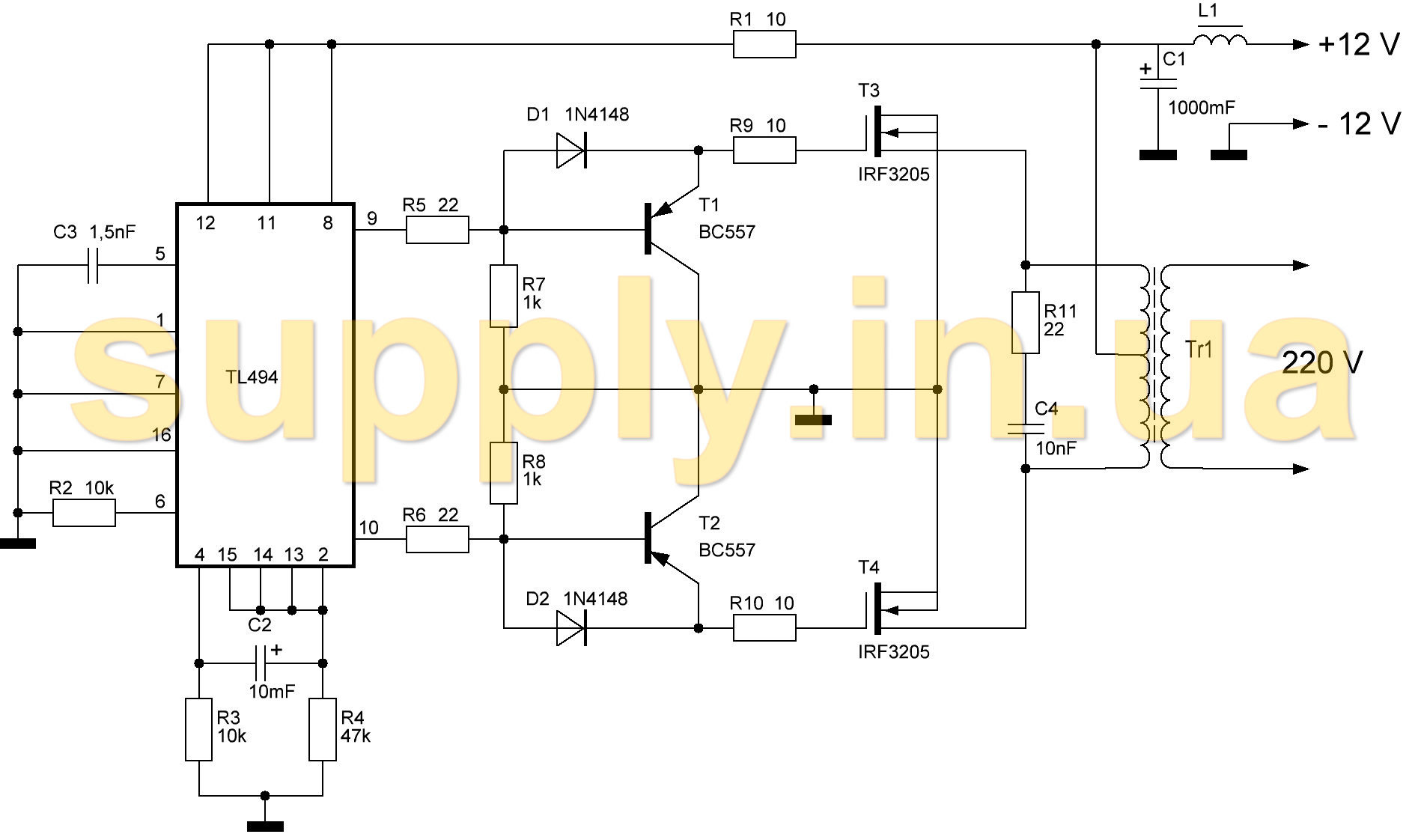

Инвертор 12 220 на TL494
|
25-12-2022, 07:53
Тут есть проблема. TL494 имеет довольно большую нижнюю частоту генерации (десятка два-три килоГерц типично) . В тоже время, обычные "железные" транформаторы "заточены" на работу с низкими частотами (50...400 силовые, до 20 Кгц "звуковые" согласующие). У них чем выше частота, тем больше потери. Т.е. для TL494 лучше всего подходит феррит (да и КПД выше будет). Но с ней будут ограничения по применению, т.к. не для любой аппаратуры можно высокое напряжение большой частоты.

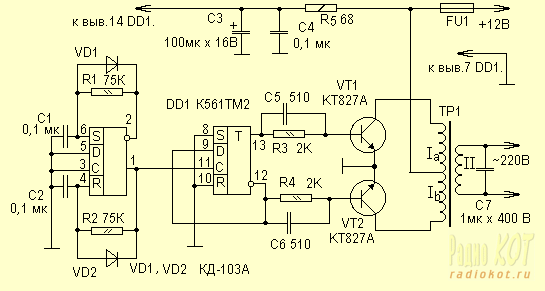

Для "железного" трансформатора больше всего подходит третья схема (на 561ТМ2), она на 50 Гц рассчитана.
25-12-2022, 09:12
Кстати третья схема мной лично собрана и опробована...Не каких танцев с бубном не было,единственное кондёр по питанию поставил 1000х25 и игрался с С7,на ослике меандр подстраивал.Это было 8-9 лет назад.Сыну дом строили,нужен был свет а электрики ещё не было-выручил аппарат.До сих пор сын им пользуется,насос отопления гоняет когда света нет.Сам пробовал на 494 сделать генератор,вроде дёшево и сердито...Ан нет,ниже 900 Гц я его не мог запустить,можно было и делитель частоты собрать,ибо инфы сейчас море,но схема получится в разы сложнее.Мне было заранее важно получить на выходе 50 Гц,и хотя бы приблизительно похожим на переменку.
25-12-2022, 10:22
Ок,я понял,а к тм2 можно полевики вместо биполяров?и дополнительние драйвера нужно будет для полевиков?
25-12-2022, 14:25
Естественно можно.Я этим вопросом не задавался,старых запсов полно,но если бы мне надо было,ГУГЛ в помощь.Самое главное как по мне-соблюсти режимы транзисторов и посмотреть чем и как управляются.Если духу не хватит у 561ой,придётся ставить.
На какую мощность собираешься строить аппарат?У меня был на 150 Ватт.Но учти что аккумулятор жрёт не по детски,и много зависит от нагрузки.
25-12-2022, 17:48
Ну что сказать...КТ827-составной транзистор,и аналогов у него полно.Если не найдёшь такой-забей в ГУГЛ.Удачи!
25-12-2022, 18:40
Спасиб,а еще вопрос-к тл-ке тоже можно попробовать биполярники вместо полевиков?
25-12-2022, 20:00
Чисто практически можно,и вообще радио любительство подразумевает свойство ума и характера что то улучшать,рационализировать,упростить,может и усложнить в нужной тебе степени...Извини,лет 30 назад радио кружок вёл,отвлекся...А что,такой напряг с полевиками?Там стоят не столь и редкие,дело в том,что полевики предпочтительнее из за их характеристик,а именно из за внутренних сопротивлений на переходах они меньше греются при тех же коммутирующих напряжениях и токах и отсюда выходит что и аппаратура на них компактнее.А это имеет значение,особенно когда БП стоит как составляющая какого то агрегата.
|
|
