Металоискатель журнал Радио 2005г.

[боб]

и поменять ее на DD

И получишь Бабочку на двух 315, но с большей чуйкой.
Схема рабочая, но хандристая как теща. Ей все мешает, и температура, и окружающая среда, а когда хорошо поднять чуйку, даже плотность воздуха.
У прибора от внешнего воздействия нестабильность превышает даже керамику.
Именно поэтому и такие отзывы.

в ужасе был от его работы

[-vlad-]

боб, Макетку соберу а там видно будет, может и вычислю узел из за чего так плавает.
Может кто собирал, просто не придерживались схемы и 50% -ая точность деталей, да и как то соскакивать с темы уже позно.

[боб]

Если у тебя только 2 задачи:
- поменять на DD катушку
- добиться стабильности - уже соскакивай.
Мудренная катушка потому, что с нее всю стабильность частоты собранного на ней гена уже выжали и больше там ничего не приклеить, а зависимость стабильности работы прибора от внешней среды, повторюсь - намного ниже комплектующих.

[cccr]

Может кто собирал,

Я лет 25 назад плотно занимался биёнщиками,эту схему просто отбросил как только прочитал что датчик мотать литцендратом...Каких только не перепробовал,пока не нашёл оптимальный вариант,а именно-на двух микросхемах,к176ла7 и к176ла9.С стабилизацией работы опорного генератора кварцем.Настройка варикапом,но ставил и переменный конденсатор.Вот их собрал не один десяток,улетали и без возврата.А эта схема на порядок сложнее и что на выходе-те же самые 50-60 см на большую железяку,плюс мало мальский дискрим.Я не в коем случае не отговариваю...С наступающим!

[-vlad-]

Первый раз сталкиваюсь с таким перем.конденсатором.
Вызваниваются тестером по отношению к земле только два вывода.
Он получается как бы составной из 2-х емкостей.

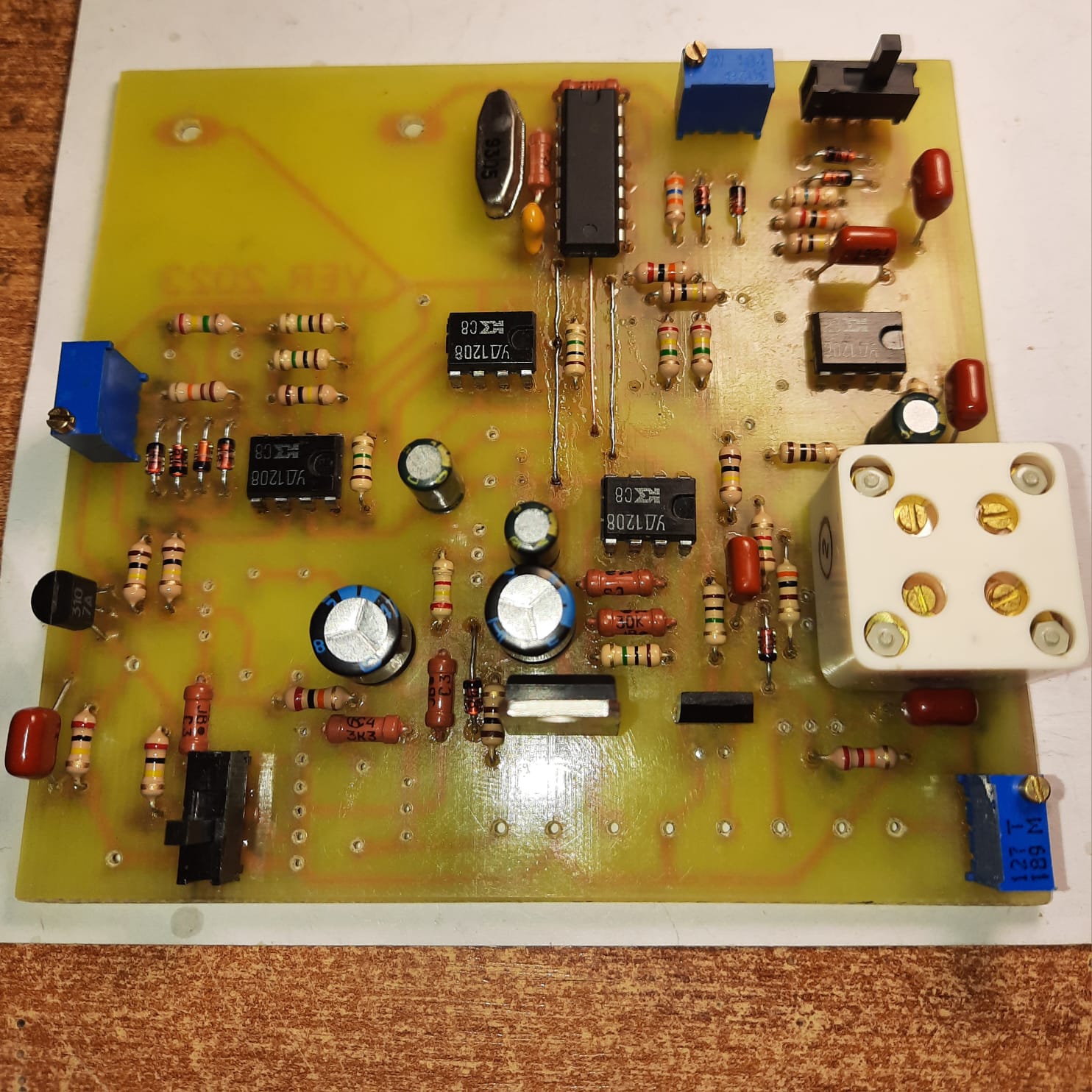

А вот по углам (на плате (фото чуть выше)) четыре контакта это крепление к текстолиту?
И эти четыре вывода между собой даже не прозваниваются. Есть ли смысл их на минусовую дорожку дорисовать? Может эти четыре вывода - типо какие то экраны?

[cccr]

Много встречал эти кондёры на платах,эти контакты могут быть подстроечными конденсаторами,для подстройки диапазона,гетеродина и т.д.Но как правило они сверу расположены и есть шлиц под отвёртку для настройки.А внизу-возможно для крепления на ПП посредством пайки.

[-vlad-]

На сегодня хватит, что то водка говорит..пойдем со мной, бросай паяльник и наверное я с ней соглашусь.
Будут идеи по DD катушке, пишите. Теоретический мне кажется можно, а практический, одна голова хорошо, а несколько лучше.

---

Плата грязная. Жидкая канифоль блестит.

---

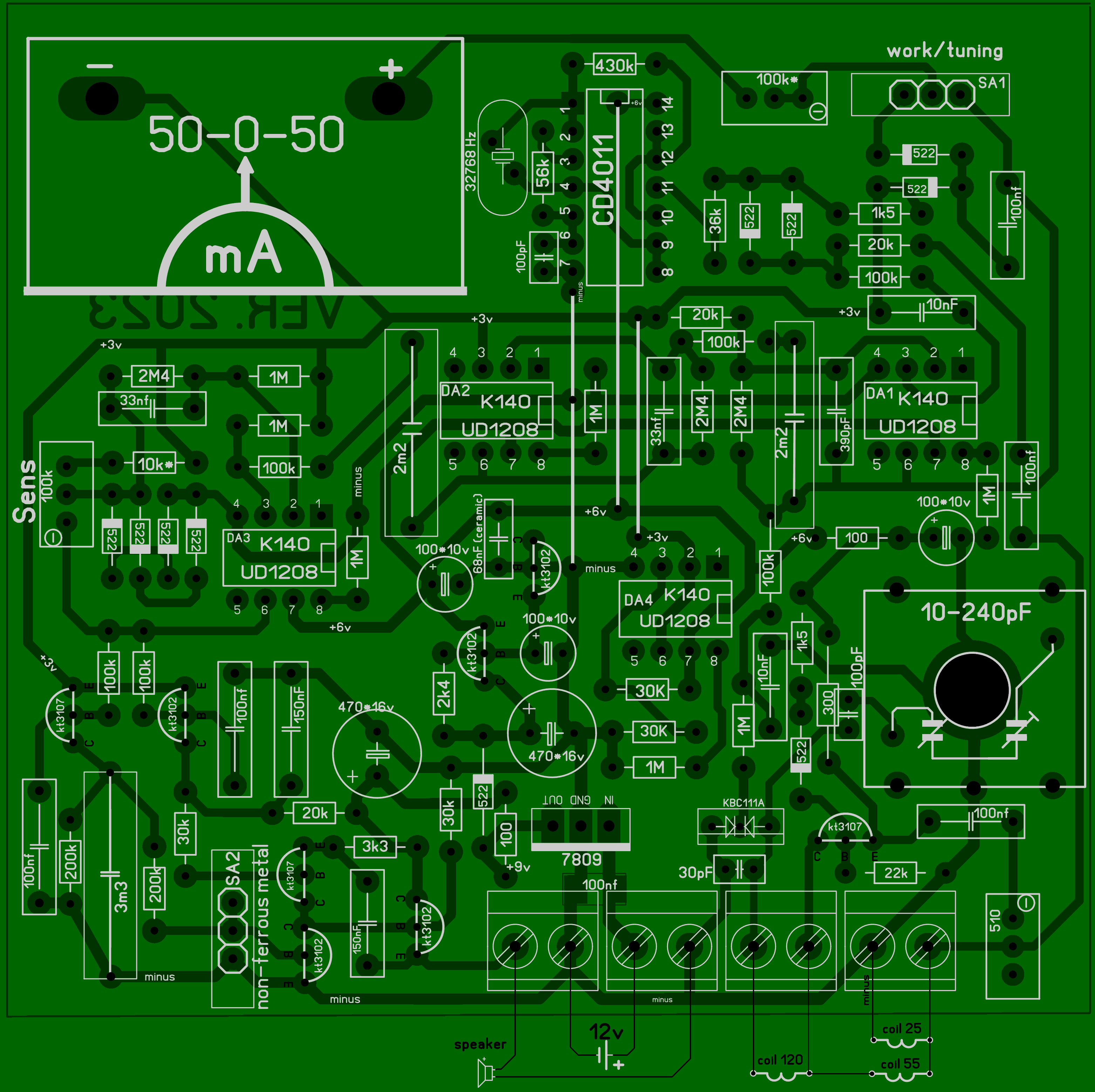

Как Вы поняли, резисторы подстроечные потом поменяются(чуйка) на переменики на морде и SA1 и SA2 так же. Это тестовая платка и все в ней и хочется понять на работаспособность.

---

Вот Лай-ка, но темная лошадка.

[боб]

Эскизы

Сколько труда, мне тебя жаль.

Какая DD? Это высокодобротная, специально рассчитана под намудренную трехточку на транзисторе катушка чистого генератора, и все. Можно сделать ген на полевике, упростив ее до трех выводов, будет тот же эффект. Видимо у автора были только пачка 310х, вот и решил поизощряться.
Немного распушиш, увеличишь добротность - хорошо! При ее раздвоении только будет сначала немного увеличиваться, а потом уменьшаться индуктивность уже с потерей добротности и поля.

[-vlad-]

намудренную

Ищё одну ошибку откопал...

[-vlad-]

Тогда вот так катушку перерисовал...
