У меня был фильтр M поменял на S и чуйка похожа как у Вас, реагирует на кирпич.
Настройка по ферриту, у Вас цифры постоянные при каждом приближении феррита к катушке, у меня каждый раз другие.

[KEN]

Настройки video 35с
у Вас -90/0
у Нас -36/52

Странно, должно быть у всех примерно -90. Такое может быть из за перепутанных входов АЦП, так как вы делали не на 4053, надо поробовать поменять местами AIN1-AIN2 или AIN3-AIN4 , пока не получиться примерно -90 на втором этапе.

можно поставить три 78L05 ?

Сомневаюсь, будет на пределе, по ТХ и звуку может доходить до 100мА, и дело даже не в этом а в рассеиваемой мощности, греться будет сильно, тут надо что-то вроде AMS1117 с полигонами для теплоотдачи.

[gal]

Менял все входа ADS1220, даже менял B0 и B1, самый лучший результат то -64/26 вместо -90/0 .

[-vlad-]

КЕН, есть же аналог ams1117-5.0v  в корпусе то220 LM1117-5v. Я просто с смд не очень дружу.

[gal]

Настройка по ферриту не получилась, отложил прибор в сторону.

[KEN]

есть же аналог ams1117-5.0v в корпусе то220 LM1117-5v

С таким-же успехом можно использовать 7805. Я экономил потребление тока, каждый стабилизатор +5мА.

---

Настройка по ферриту не получилась,

Можно попробовать в меню "PHASE SET" потом крайнею левую копку(Fer Cal) потом опять крайнею левую копку (что-бы обнулить компенсацию феррита)и всю процедуру отстройки заново. Там важно соблюдать последовательность, после сигнала опустить феррит, затем нажать среднею кнопку строго один раз, и после сигнала опустить феррит - уже для проверки что-бы было примерно -90.
Ещё есть возможность вручную двигать фазу, опускаем феррит после сигнала, и смотрим если например -60 нажимаем "Фаза -" (одно нажатие примерно 5 градусов) опять опускаем феррит смотрим если надо корректируем, и так пока не получиться примерно -90, и сразу выход (среднею кнопку не нажимать)

---

Полное меню настройки феррита.

[gal]

В ручную добился -78/3, если одно назате было бы меньше 5 градусов получлосьбы точнее.
С ферритом более менее разобрался, но сейчас помехи.
Помехи и меня от воздушного отопления , 7м от прибора.
Когда катушку Rx закоротить на землю то тишина а так то музыкальная шкатулка. В Кванте есть какие то фильтры но они кажется не от помех ?

---

Когда громкость звука больше половины тогда сигнал звука появляется на ножке #1 MCP6022.

[-vlad-]

Куплю три модуля 5v. Я на батарейку не жадный.

[KEN]

Когда катушку Rx закоротить на землю то тишина а так то музыкальная шкатулка.

Возможно датчик не очень подходит для данного прибора, судя по всему рамах ТХ у вас чудовищный, потому как добротность низкая, этому прибору нужен добротный резонанс по ТХ, потому как ШИМ синусоида богата разными гармониками, датчики от Квазара и Фортуны подходят идеально, другие не пробовал.

Когда громкость звука больше половины тогда сигнал звука появляется на ножке #1 MCP6022.

Похоже на самовозбуждение, причины - ошибки разводки, слабые электролиты.

Куплю три модуля 5v. Я на батарейку не жадный.

Они зараза в поле разряжаются в самый неподходящий момент)))

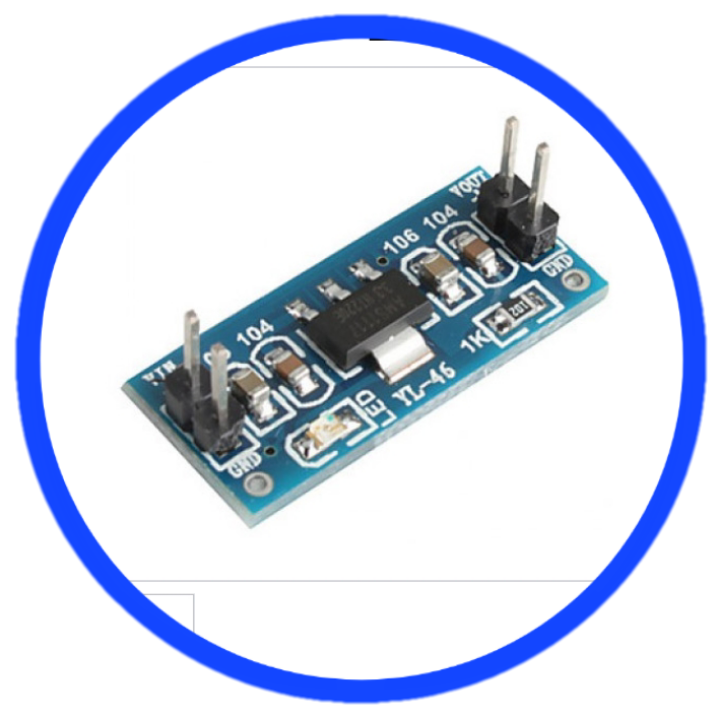

Модули опять без полигонов для теплоотвода, может с другой стороны есть.
Я тоже СМД недолюбливал, но сделать прибор в малогабаритном корпусе по другому никак.

[-vlad-]

Корпуса у меня 10×10 см. Плата получается в дипе 85×90 см. Как по мне пойдет. Теплоотдача: допаяю кусок медной пластины на лапу. На счет аналога и цифры стм-ки по земле еще вкуриваю и соглосования 3,3v и 5v, может от 3,3 вольта запитать от стаба на стм-ку?
