Не знаю что он там находит но судя по осциллограммам по ТХ нет резонанса, иначе бы на RX была синусоида и без конденсатора, и не важно есть ограничение сигнала или нет, у меня работает при любой форме ТХ, если есть резонанс.
Порог зависит от датчика и помех, дома зависит от того включён ли комп и LED лампы, короче от 4 до 12. На грунте всегда ходил с порогом 6, усиление 2 всегда.
это когда у приемной катушки немного витков, поставил от Квазара и там есть чстый синус , у меня Rx имеет гдето 500 витков.
С оранжевым датчиком на другом приборе, чуйка на 5 коп боле 40 см.
(29-01-2023, 12:24)KEN : может надо развести отдельно цифровые и аналоговые минуса, выходной каскад тоже надо отдельным минусом.
Это скорее требование, а не пожелание. Даже при использовании общего полигона в нём делают вырезы. Каждый "блок" сидит на своей земле и питается от своено стаба. Если интересно взгляните на схему Квазара на эстээмке. Там аналог питается от своего стаба, то есть отвязан от питалова контроллера, но привязан на его пины: 8 и 9 (VSSA & VDDA) . При трассировке это надо учитывать. Кто недосмотрел- получил массу проблем, прибор работает через зад.
Сдаётся мне что не взлетит в таком виде, можно попробовать довести до ума, но...
1) Стабилизатор сгорит к чёртовой матери, в таком варианте ему нужен большой полигон для теплоотдачи, недаром у меня 7805 да ещё и на небольшом радиаторе.
2) Где электролиты 1000 мкФ ??? это критично, без них и у меня были проблемы, стабилизатор то один на всех.

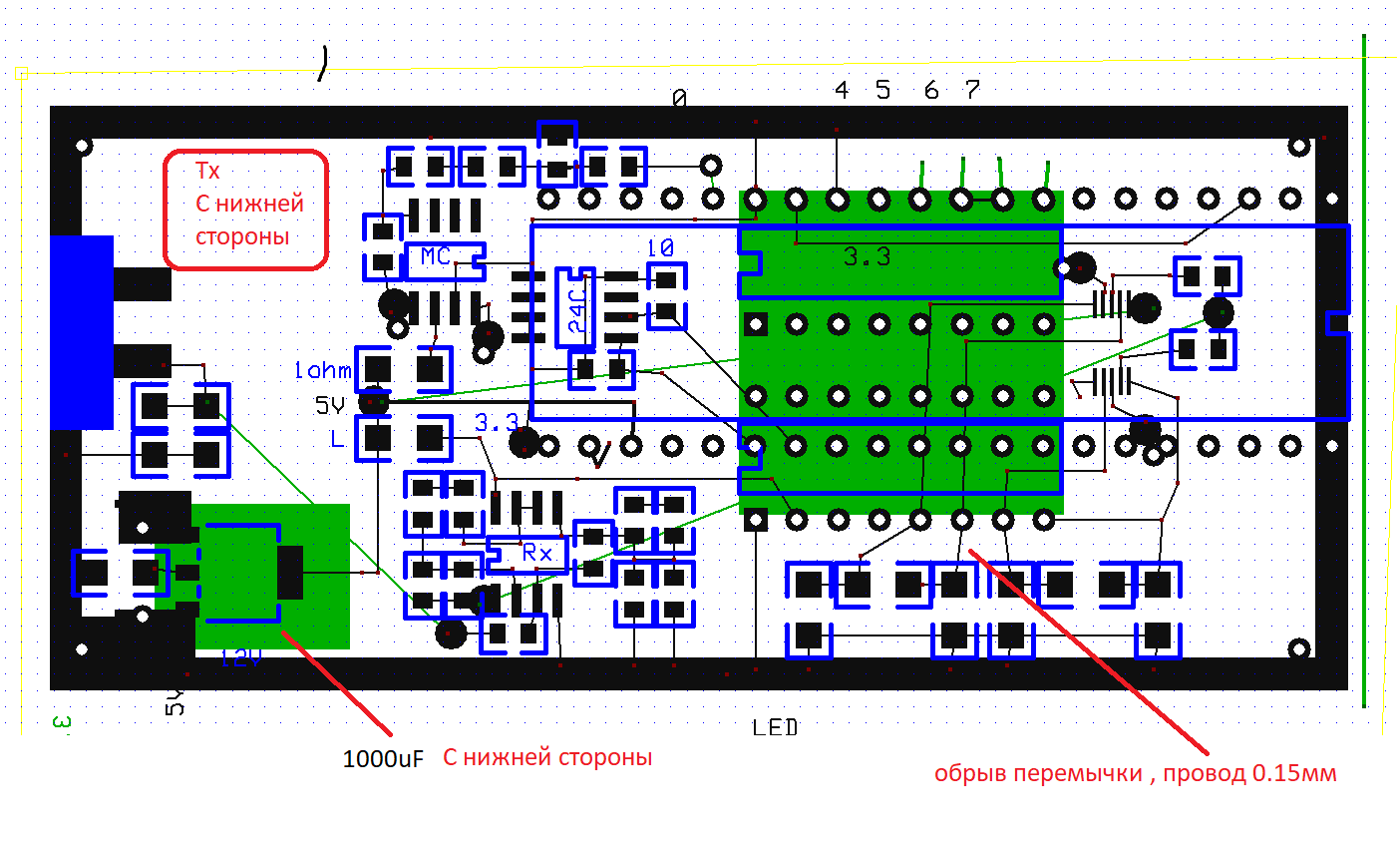

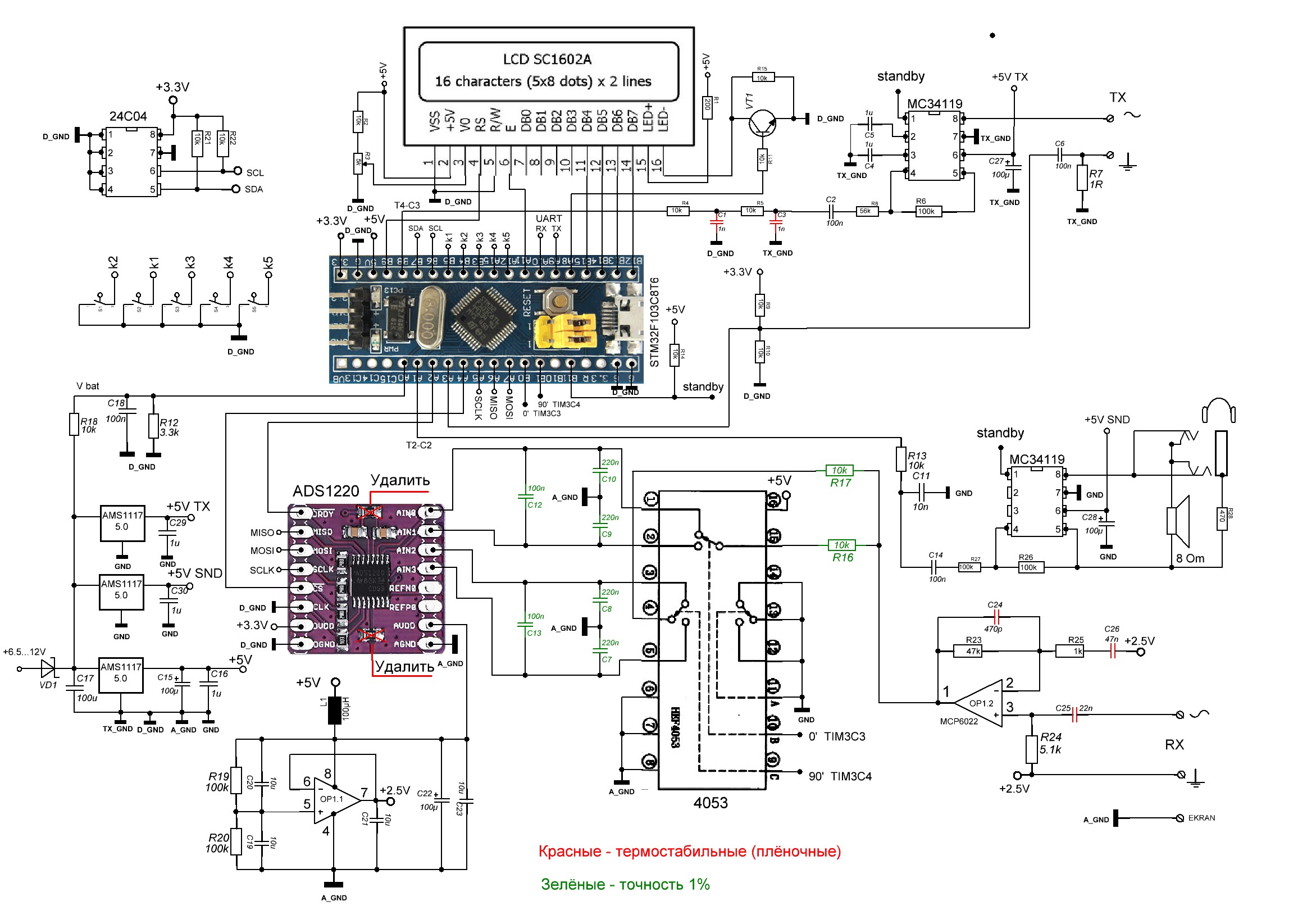

Если уж делать на AMS1117 и с малогабаритными кондёрами, то по схеме ниже.
Одного электролита мало, нужно минимум три, один на общее питание, и по одному как можно ближе к выводам питания МС34119, после резисторов 1 Ом, это критично для данной схемы. Если ставить стабилизаторы на каждый каскад то вероятно можно обойтись только танталами от 47 мкФ. Но вот смотрю на схему Фортун и там после стабилизатора на ТХ, всё равно 1000 мкФ, и я понимаю почему так как сам наблюдал самовозбуждение при малых ёмкостях.

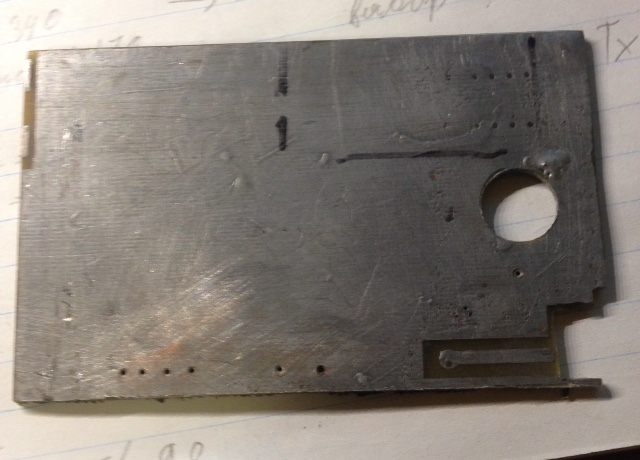

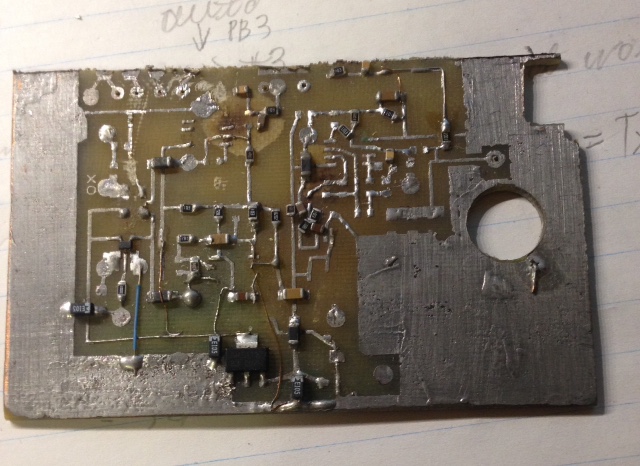

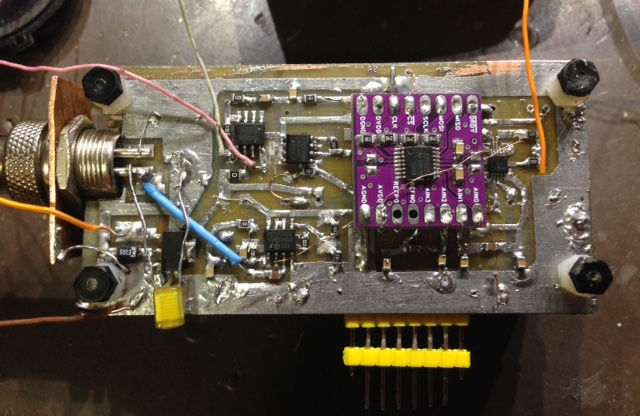

Пока получилось так, чуйка на 5 коп 20 см , ток 135 mA, VDI не очень стабильное.
Настройки video 25с
у Вас -73/4
у Нас +3/93
Настройки video 35с
у Вас -90/0
у Нас -36/52
(30-01-2023, 16:41)KEN : Одного электролита мало
проверял осциллографом и тестировал
А.1000 uF
В .1000 uF + другие
Разницы нет.
У меня питание от блока питания, поставил 8V , Тх подключен непосредствирнно к нему, остальное через 5V регулятор. (там ток всего 50 mA = радиатор не нужен )
Прибор сейчас более менее работает, но чука и VDI ещо не такая как у Вас
