Квант ARM

[-vlad-]

Спасибо, и еще вопрос, на stm32 какой gnd лучше задействовать, на схеме нет. Скорее всего, тот что между +3,3v и +5v ?

[gal]

Начал испытания, прописка датчика , пока изучаю настройку ферритом.
Прибор все время выдает какие то звуки даже при Thr 50 и усилению G1, когда на ножке # 1 MCP6022 по осциллографу 800 mV тогда на LCD, b = 1400, когда  по осциллографу 100 mV то на LCD,  b = 130 .
=============================
Нажать *Выбор*, прибор найдёт резонансную частоту и перейдёт в пункт меню 3# SERVIS IND,
===============================
не работает приходится нажимать PB4.
Пока махаю ферритом но не могу сделать чтобы прибор замолчал - помех в роде нет но уровень сигнала 3 столбика .

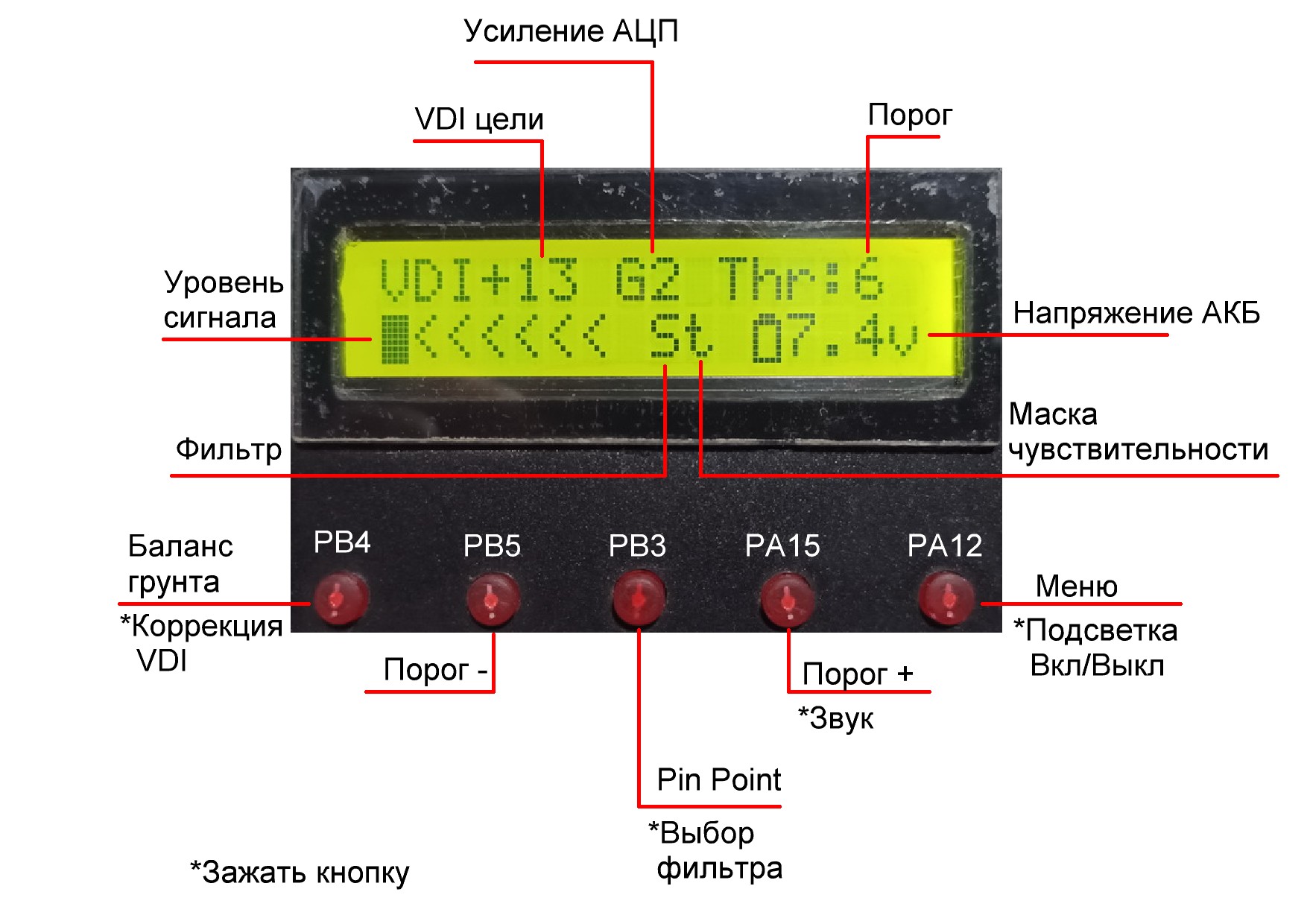

Настройка как на картинке , только вместо G2 поставил G1 и вместо Thr = 6, есть Thr = 50


[KEN]

не работает приходится нажимать PB4.

Всё работает. Что за датчик и какой разбаланс?
https://youtu.be/U8e5_Z0fJLc

---

на stm32 какой gnd лучше задействовать,

Я использовал все, соединил их на полигон под модулем.

---

Прибор все время выдает какие то звуки даже при Thr 50 и усилению G1

Какие там осциллограммы на выходе ТХ и на ножке # 1 MCP6022

[gal]

Что за датчик и какой разбаланс?

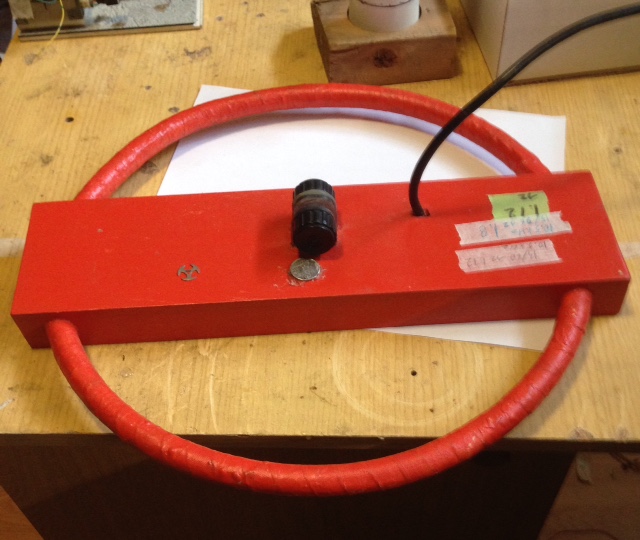

Датчик такой

разбаланс b = 130

---

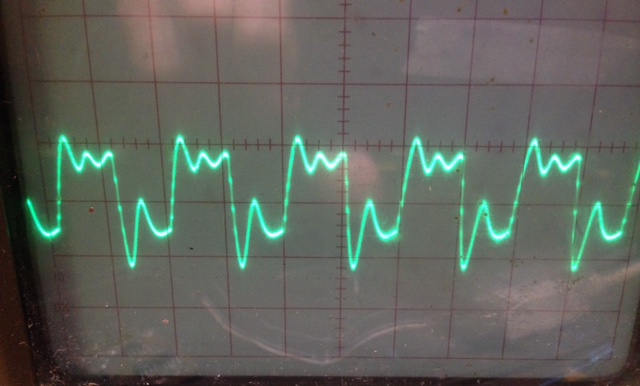

# 1 MCP6022

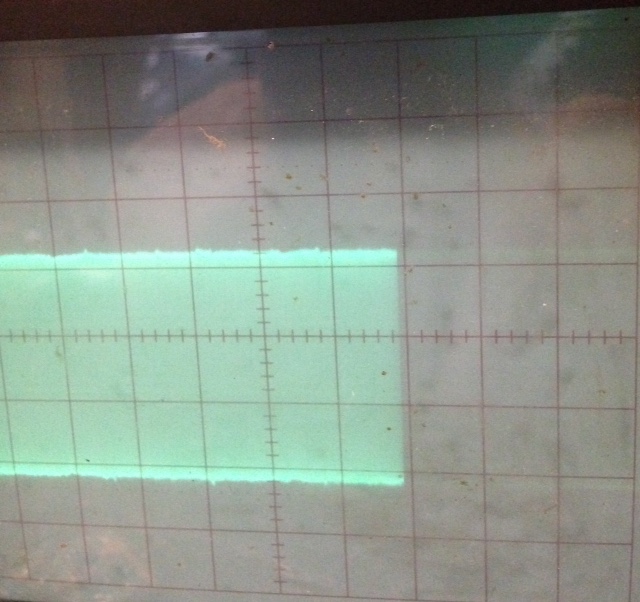

Сама катушка Rх

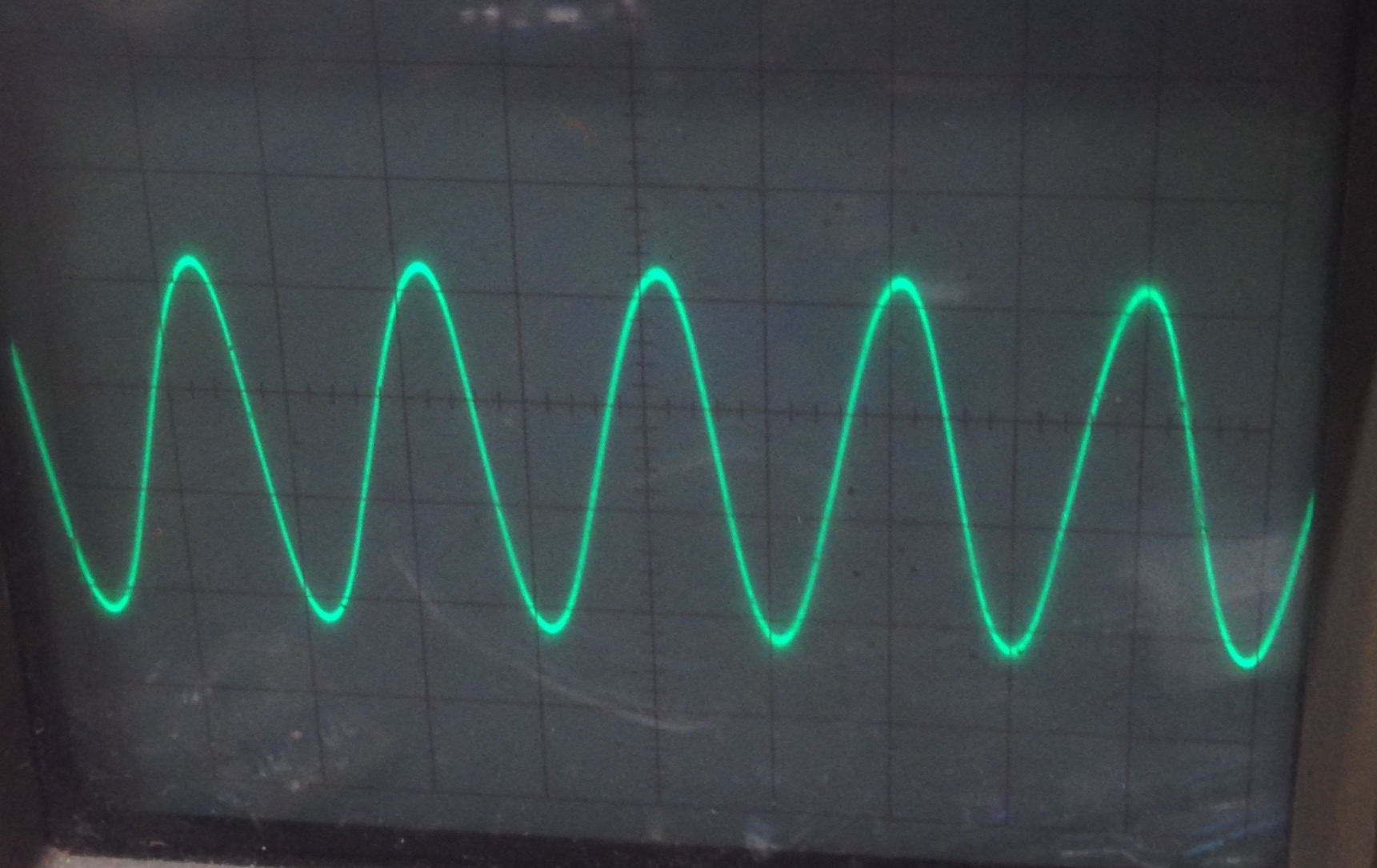

С ёмкостью

Нет помех, шумы еле заметные

---

Спасибо за видео, может того добьюсь, сейчас более понятно как двигать ферритом

[KEN]

Это где такой сигнал? Везде должна быть чистая синусоида.

[gal]

На ножке #1 MCP6022, когда самая Rx катушка подключена, нет емкости параллельно к ней для резонанса, которую добавил и получилась следующая картинка

[KEN]

Что-то не то, так не должно быть. Везде должна быть синусоида как на выходе TX, естественно разной амплитуды.
Я так понимаю на выходе ТХ нет синусоиды, похоже на ограничение сигнала усилителем мощности, слишком много гармоник.

[gal]

Да была небольшая перегрузка, убрал ее но ничего не изменилось.
Закоротил вход приёмника на землю , уровень сигнала не меняется, у меня ниже 3 столба не падает.

[KEN]

Без датчика тоже есть помехи?
Судя по всему нет и резонанса по ТХ, да и сами говорили что прибор его не находит. Индуктивность катушки ТХ? Ёмкость конденсатора ТХ?
Ещё возможны ошибки по разводке и монтажу, цепи от ключей до АЦП очень чувствительны к наводкам, дисплей если он слишком близко может давать наводки, я никогда АЦП и входные цепи не ставлю под дисплей, но это легко проверить - отключить питание дисплея.
Может возбуждение из за неправильной разводки, может надо развести отдельно цифровые и аналоговые минуса, выходной каскад тоже надо отдельным минусом. Причин может быть много, надо искать.

[gal]

Мне кажется что порог устанавливаю неправильно, как его менять ?

резонанса по ТХ

Резонанс прибор находит отлично, не надо подстраивать
