(25-01-2023, 20:17)gal : ток видно на LCD, все исправил, сейчас ток до 120 mA
Ток чего? Потребления или амплитудный или действующий...?
gal Не в сети
Активист
*****
Сообщений: 643
Своих тем: 3
Рег.: 11-2021
Репутация: 5
#62
26-01-2023, 13:40
посмотрите на схему R8
KEN Не в сети
Знаток
******
Сообщений: 882
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#63
26-01-2023, 16:32
(26-01-2023, 13:59)smirnov-arta : .И что мне эта "точка" даст?
Вроде по схеме понятно - напряжение на резисторе(эффективное), делим на сопротивление резистора, и как ни странно - получаем ток)
Но не всё так однозначно, я пришёл к мнению что именно ток в контуре надо отображать, в Фортунах так-же, а вот в Квазаре ток потребления выходного каскада показывает.
Но главное, это возможность найти резонанс, по максимуму тока в контуре.
gal Не в сети
Активист
*****
Сообщений: 643
Своих тем: 3
Рег.: 11-2021
Репутация: 5
#64
26-01-2023, 21:33
Ток в катушке он больше чем в сопротивлении
Ток в катушке = напряжение на катушке Urms/ реактивное сопротивление катушки индуктивности
I = Urms/XL
KEN Не в сети
Знаток
******
Сообщений: 882
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#65
26-01-2023, 23:35
(26-01-2023, 19:14)smirnov-arta : Допустим (просто для примера) Vpp 1 В, R-1 Ом, тогда:
I - 1В/1Ом/2/1,41=0,354 А.
Ну да
(26-01-2023, 19:14)smirnov-arta : А то когда говорят у меня ток в катушке такой-то, вот и пойди пойми что он имеет ввиду..
Согласен - на самом деле всё сложнее.
По мне так это не сильно важно, можно и в Попугаях измерять (для данного прибора), это чисто оценочное значение, типа - вот так мало, так норм, и тд.. Ну и помогает найти резонанс.
Металлоискатель не прибор для измерения тока, в брендовых приборах такого параметра вообще нет в настройках, и в самоделках это только вредит, все начинают сразу накручивать ток что-бы по воздуху чудеса показывать и потом жалуются что прибор хреновый на грунте.
KEN Не в сети
Знаток
******
Сообщений: 882
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#66
26-01-2023, 23:52
(26-01-2023, 23:37)smirnov-arta : просто чтоб люди когда говорили о токе в катушке имели ввиду одно и тоже.
Нуууу если так, то и ток - тоже не о чем.., при одном и том-же токе, может быть разница в эффективности , в ампер-витках правильнее)
-vlad- Не в сети
Местный
*********
Сообщений: 3933
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#67
28-01-2023, 09:16

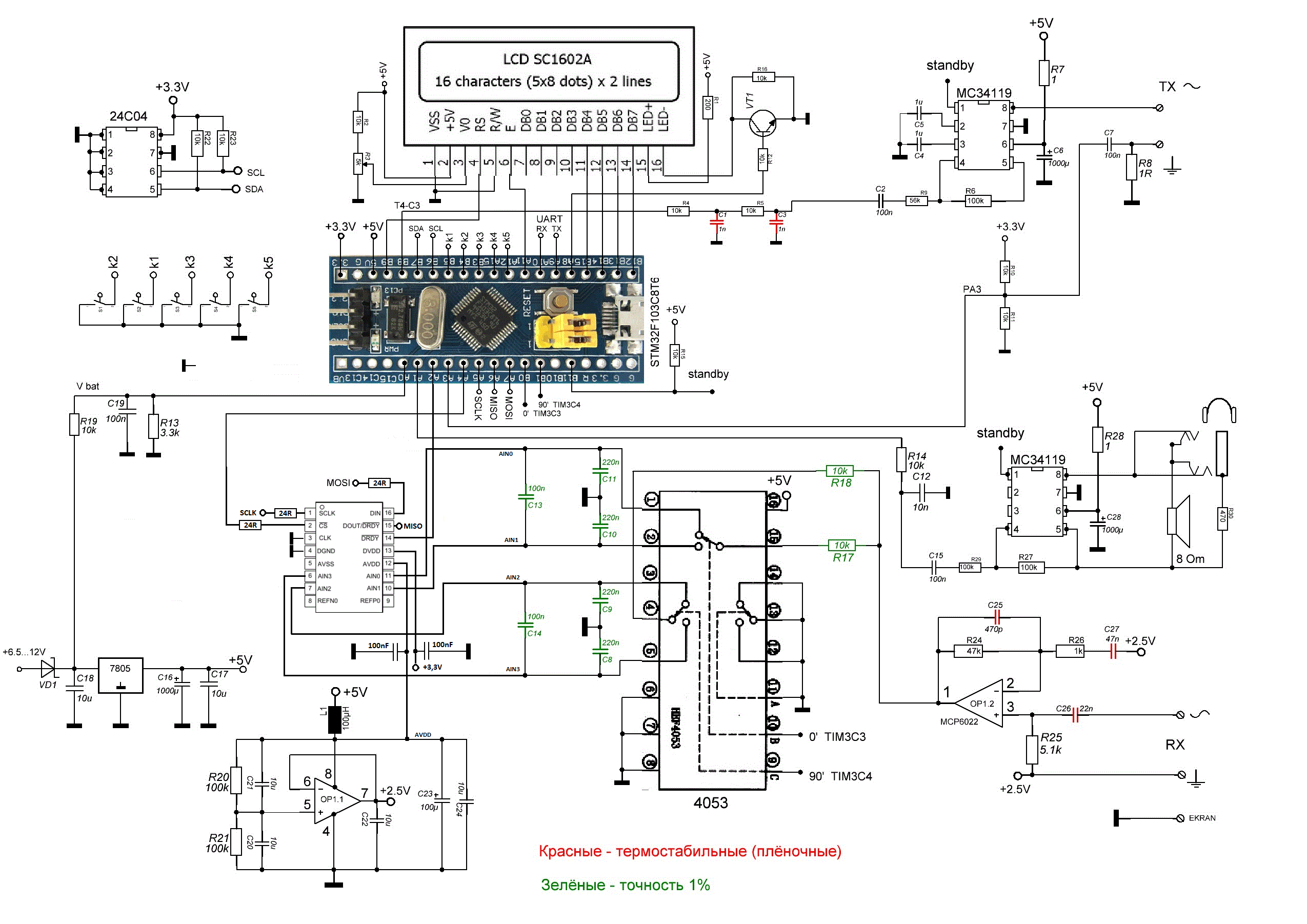

KEN, речь идет о 2 перемычках которые удаляем, а на схеме r4,r5,r6.

Файлы вложений Эскизы

KEN Не в сети
Знаток
******
Сообщений: 882
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#68
28-01-2023, 19:27
(28-01-2023, 09:16)-vlad- : а на схеме r4,r5,r6.
r5,r6 удалить, а вот с r4 ошибка, там вроде на 10к но это неважно, всё равно CLK заземляется.
-vlad- Не в сети
Местный
*********
Сообщений: 3933
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#69
28-01-2023, 19:46

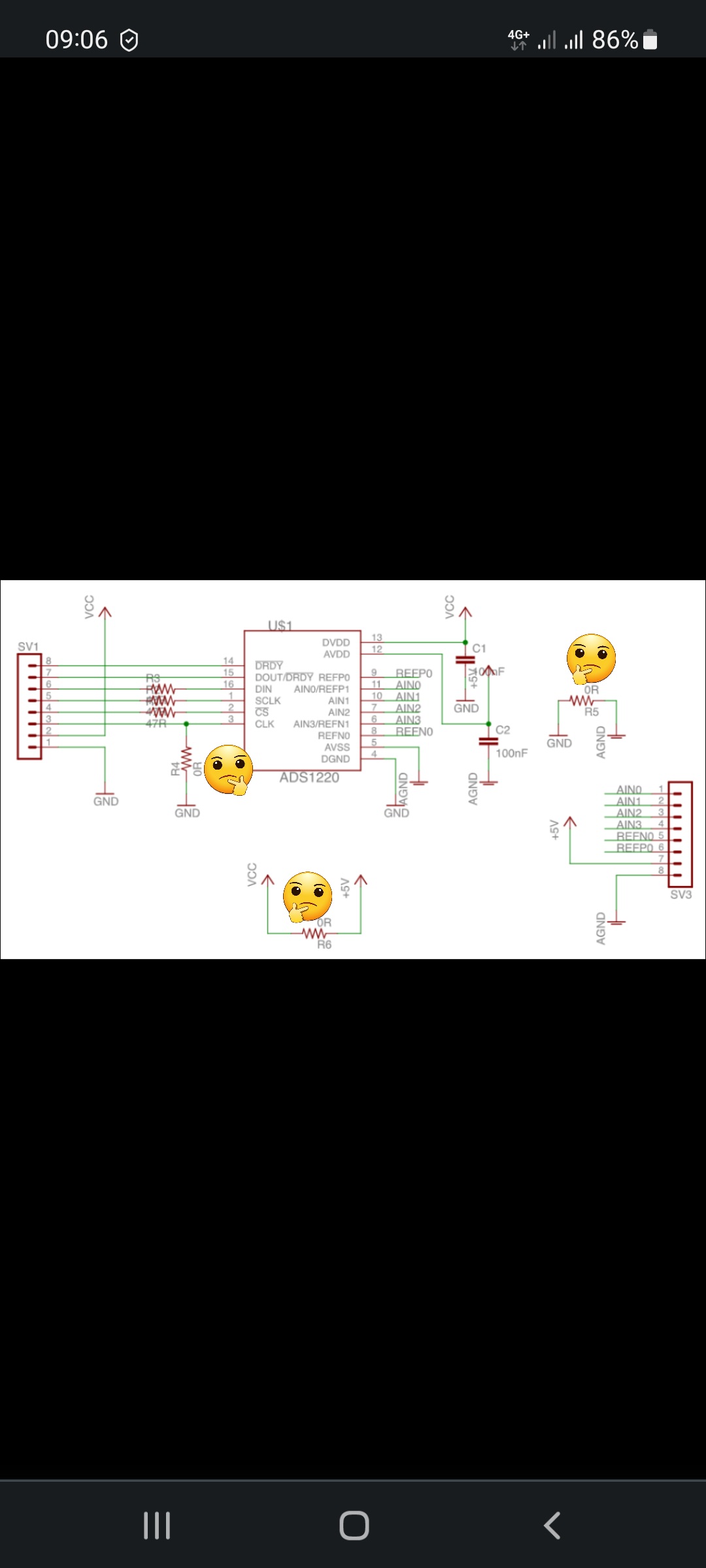

KEN, с Ali ждать около 90 дней. Это жесть...Мне проще и быстрее найти голый ацап 1220. Я тут дорисовал, схему с инета нашел, вроде как она.
Пятую ногу (AVSS), так же на минус ?

Файлы вложений Эскизы

KEN Не в сети
Знаток
******
Сообщений: 882
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#70
28-01-2023, 20:45
(28-01-2023, 19:46)-vlad- : Пятую ногу (AVSS), так же на минус ?
Да, только к аналоговому. Надо цифровую и аналоговую часть(до АЦП) разделить, минуса соединить только на входе питания, ближе к С16.
24R можно удалить, это перестраховка от неправильного подключения.
