Кто какой блок питания себе собрал?

[nickolay78]

Импульсник блин""- без импульсника ни как , мне нужны напряжения в 0,15. 0,25. 0,54. 0,75. 0,85. 1,25. 1,35. 1,55. 1,8.... вольт и током до десяти ампер ну и иногда 36- 65 вольт током максимум 100 ma. На трансформаторе сложнее будет подобное организовать.

[Sam]

мне нужны напряжения в 0,15. 0,25. 0,54. 0,75. 0,85.

Так и мне бы хотелось от нуля, точно....Но аналоговый.

На трансформаторе сложнее будет подобное организовать.

Вот и не выберу никак схему.

[Лекс]

Я кстати по причине случайной установки многовольт и не делаю БП более 30В. Были случаи...

Я на одном из своих дежурных недолабораторников (он очень компактный, многооборотные резисторы не поставить) просто не ставил ручки на переменники (подстроечные резисторы советские). Регулировка только отверткой.

[Петрович]

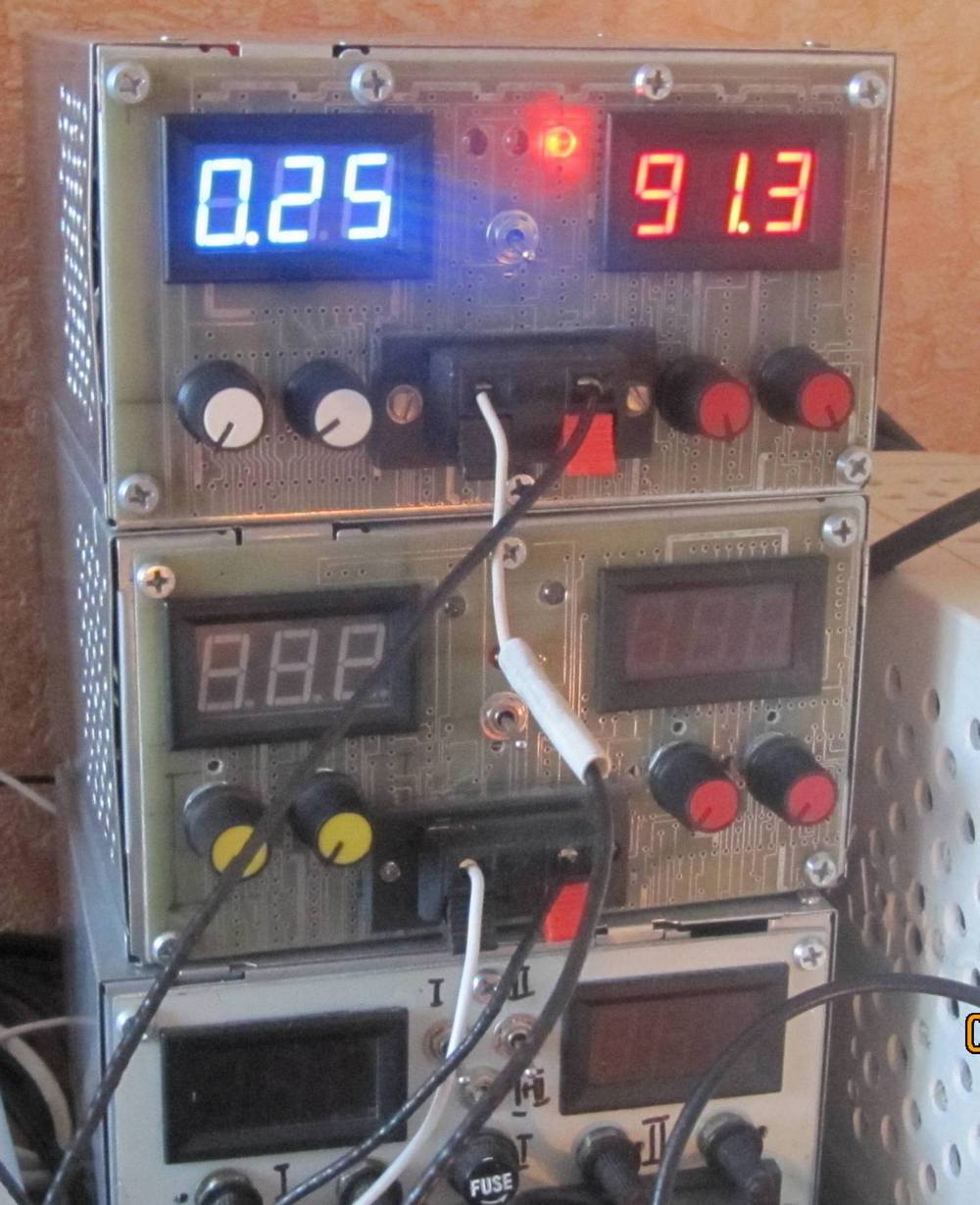

БП много не бывает. ИБП с комповых, по схеме "Встраиваемая универсальная плата управления лабораторными блоками питания."

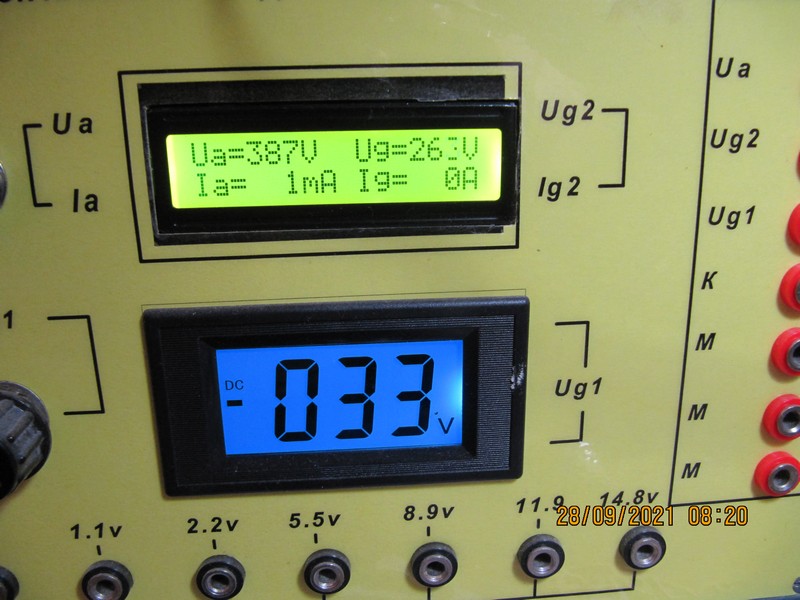

Автор: Провада Юрий Петрович. Вытянул с одного 91в, но 150в вытянуть не удалось, хотя все обмотки включил последовательно и поставил мост. Потом переделал его для зарядки АКБ и подарил, т.к. сделал БП анодно- накальный.

 Нижний БП, из трёх на фото, на LM317 и 337.

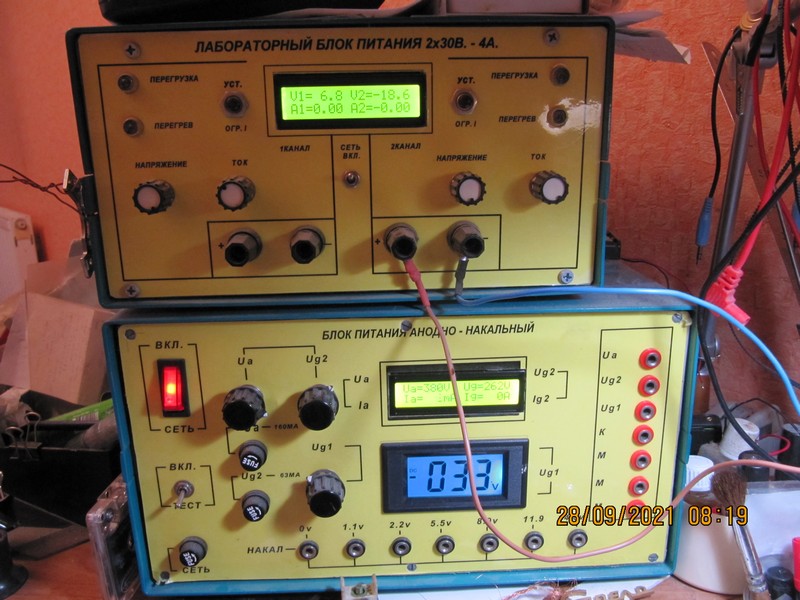

Лабораторный БП, 2Х30в, можно выставить напряжение от десятых вольта с ограничением тока десятки мА. Стоят многооборотные резисторы. Вентиляторы включаются при достижении определённой температуры и постепенно увеличивают обороты с ростом температуры.





[Maestro]

БП много не бывает

Золотые слова!
Но пользуюсь годами только одним, хотя и цифровых наделано достаточно...

[sterc]

Вот собранные бп

[fsp]

sterc, БП симпатичные у вас. Я пока тренируюсь на "кошках" - собираю простенькие.
Набираю пока комплектующие для БП 30В,2.3А с коммутатором.
И вопрос стоит в мощных транзисторах. Думаю ставить советские.

[Malder]

ну а мне вот прям щу-щуть осталось доделать, к примеру на карантин посадят и я его быстро введу в строй...


[Лекс]

Честно говоря не знаю. А многим ли реально нужен именно аналоговый БП?
Ну да, если речь идет именно о стационарной мастерской, то пожалуй нужен.

Лично у меня рабочий стол является обеденным по совместительству. Т.е. даже в разгар паяния три раза в день разверни-собери... Т.е. мне важнее мобильность. Есть у меня компактный ИБП на основе импульсника из китайских модулей, но подобранных специально под мои нужды. 24 вт. Ток до 5А в пределах мощности В смысле если 5 вольт на выходе, то до 5 А, если 23 вольта (максимум) то немного больше ампера. Пульсации порядка 50 мВ.
И я еще ни разу не столкнулся с задачами, когда мне его не хватало.
Потребовалось запитать УНЧ 36 вольтами - есть типа ноутбучных. Был на 42 вольта 2А, стал на 36 вольт. Все.
Зато все под рукой и разворачивается/сворачивается за минуты.
С тяжеленным аналоговым было бы куда менее удобно.

[bulat]

А почему именно импульсные блоки питания вместо силового трансформатора?Помехи наверно жесть если питать приемники...
