Кто какой блок питания себе собрал?

[Sam]

КТ819 ГМ?

[fsp]

Посмотрел, посмотрел...решил, что КТ827Б будет самое то))) Тем более цена - 100рублей.

[fsp]



Скажите пжалста, сможет мне ктонить подробно объяснить как работает этот индикатор нагрузки регулирующего транзистора.
Его рекомендует некий Боханцев. Он предложил схему ЛБП с коммутатором обмоток силового трансформатора и в качестве индикатора открытия выходного регулирующего транзистора этот индикатор.
Полной схемы ЛБП с этим индикатором у меня нет только ссылка на видео в ютубе.

https://youtu.be/mVteJJRdzGI

[DarkRus66]

Он просто показывает падение напряжения на регулирующем транзисторе. (разница между входным и выходным напряжением, четырех-пороговый индикатор). Косвенно показывает, какая мощность рассеивается в данный момент на регулирующем транзисторе. Но пользы от такого немного. Разве что вы будете знать, если у вас транзистор работает на пределе...
С таким же успехом можно просто поставить измеритель (или датчик) температуры, прилепив его на радиатор транзистора. Для улучшения теплового режима транзистора коммутатор обмоток трансформатора более ценная вещь. Но, к сожалению, не всегда применима, далеко не все трансформаторы имеют отводы. В таких случаях используют другие методы (комбинацию импульсного и аналогового регуляторов, например).

[Мавлик]

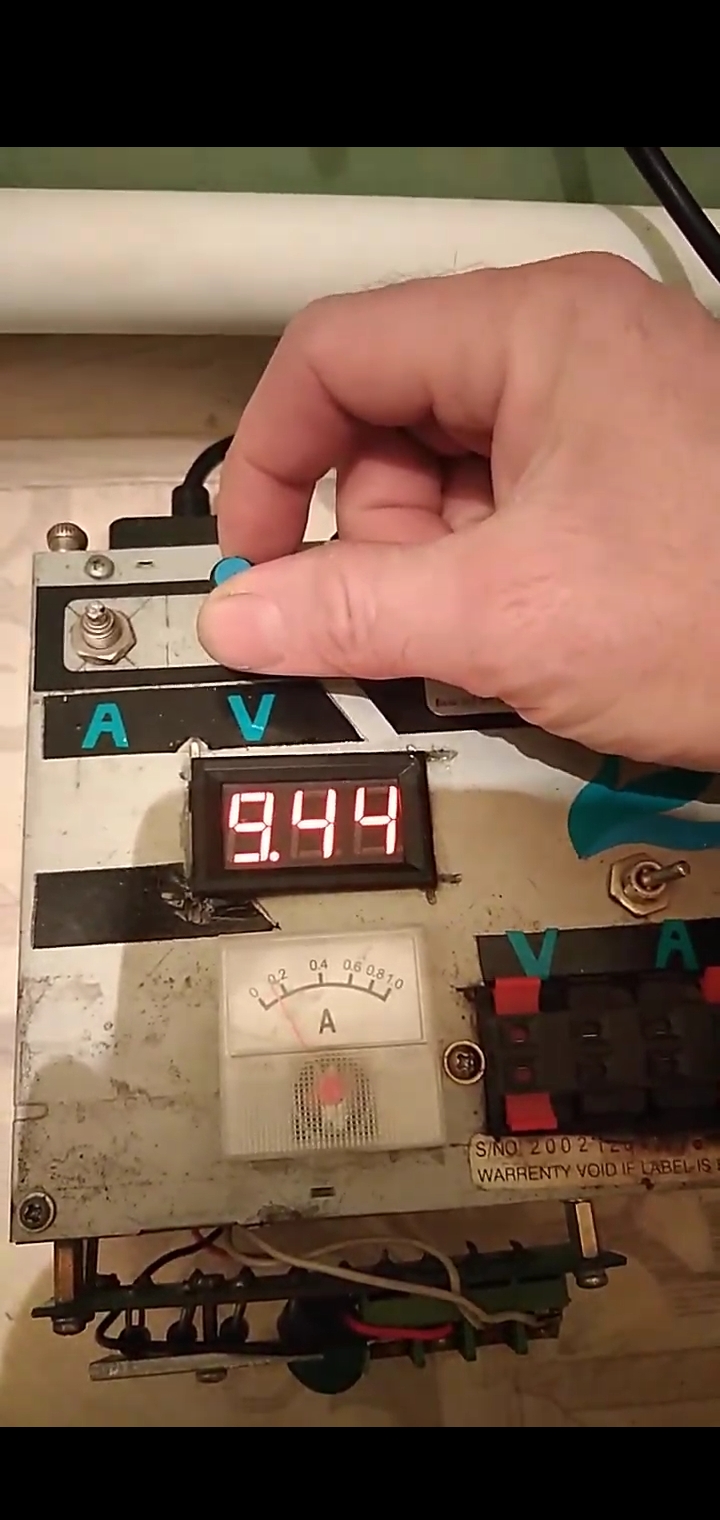

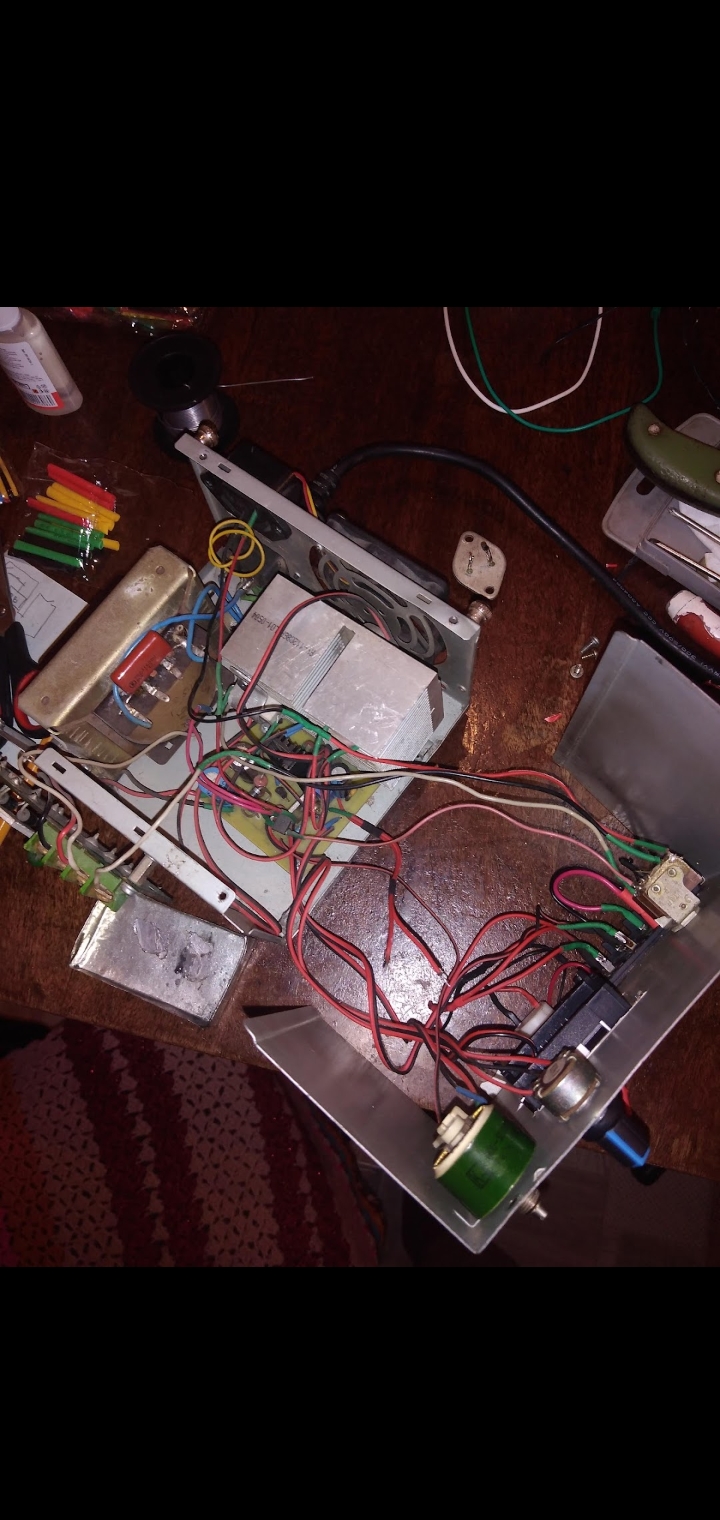

Вот как то давно собирал такое, пару дней назад собрал почти тоже самое, работает отлично, на столе не заменимая вещь.

---



---


Делал ещё такой, уже лет пять работает.

---



[KEN]

У меня вот такой, только недавно закончил.


Плюс программа логгера.

Схема и прошивка тут https://radio-hobby.org/modules/newbb/vi...52&forum=3

[Alik]

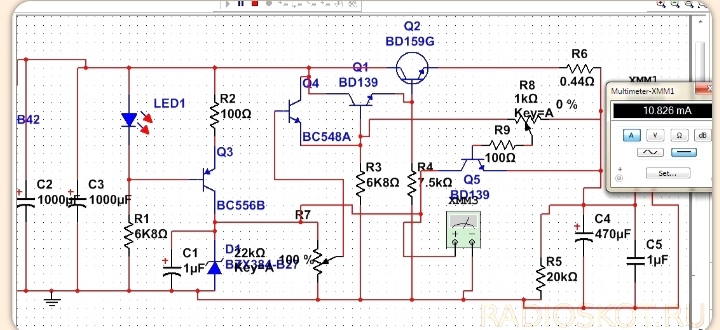

Доброго времени суток уважаемые форумчане,хочу поделится схемой БП,который закончил на днях,возможно кому-то пригодится и будет полезным.
https://disk.yandex.ru/i/o6BLalPswpL0tQ
С уважением Alik(Александр).

[Sam]

Классика!

[fsp]

Импульсник, блин. Я недавно прибарахлился трансами. Теперь есть возможность собрать нормальный аналоговый БП. Только со схемами беда. И с корпусами.

С корпусами точно беда, в домашних условиях не всегда есть условия пилить, точить, шуметь в общем...
А со схемами мне кажется проблем нет, у меня(к примеру) скопился целый архив схем, причём собирал только те что были собраны авторами и имеют более-менее внятное описание - собирай не хочу.
Беда с трансами, только найдёшь на авито подходящий транс из серии ТПП, пока отпишешся по поводу покупки - уже продан))
На diodnik например привлекла схема:
https://diodnik.com/laboratornyj-blok-pi...3117190139

[Alik]

Подходящий трансформатор найти можно,есть барахолки,разборки бытовой техники,знакомые - знакомые знакомых - совсем не знакомые люди у которых язык надеюсь не отсохнет спросить,короче было бы желание!!!
На крайняк можно самому намотать,как это сделать я описывал,да.... придётся побегать,поискать провод и "железо",но ради себя любимого стоит думаю поднапрячься.
