Металлоискатель "Альтаир 2Д"

[jn79]


облагородил немного в SMD, сильно ужать не получилось

[-vlad-]

Красиво.

[jn79]

  SMD.zip (Размер: 151.18 KB / Загрузок: 143)
осталось раз пять перепроверить все связи, номиналы и можно заказывать платы с деталями
шелкографию тоже в порядок приведу и корпус датчика еще нарисовать нужно

[боб]

SMD.zip

Еще есть ошибки, бегло нашел одну. Пришей 10к координатами 09.34/горизонталь.вертикаль.

[jn79]

  SMD.zip (Размер: 94.31 KB / Загрузок: 123)
проверил один раз (с распечаткой схемы и вычеркиванием проверенных цепей и номиналов), пару ошибок так нашёл
в общем еще плату генератора переделаю и в производство

[боб]

исправил

все некорректные рис. сразу и удаляй. Это уже никому не нужная история.

[-vlad-]

jn79, Проконсультируйся ещё у опытных трассировщиков, сейчас скрин сделаю.
На минус точно, а вот с плюсом делается ли?

[jn79]

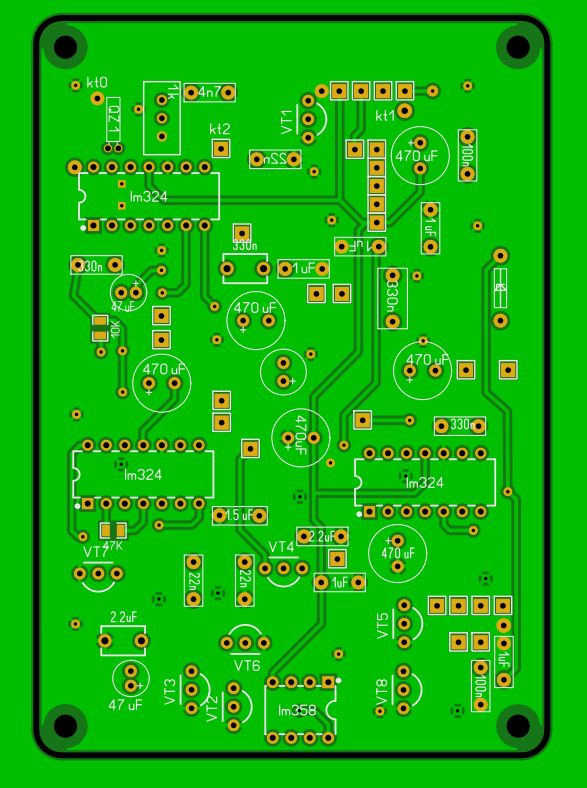

я по печатке Альтаир 2Д Mr_John_CI делал, отсебятины много не вносил

[-vlad-]

jn79, Чуть выше скрин. Проконсультируйся.

[jn79]

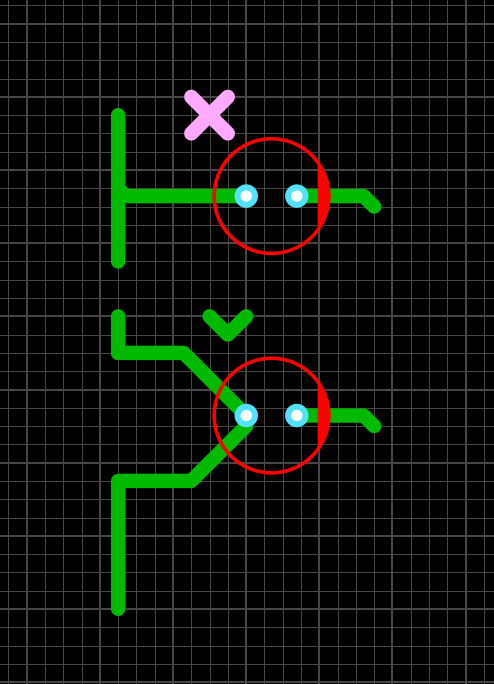

в теории и на практике  вообще надо так :

но для слаботочных цепей думаю будет нормально
даже оригинальная авторская плата сделана так же
