уперся в катушку, надо делать. Как графит наносить ? нанесли слой, положили провод, залили эпоксидкой потом опять графит и закрываем всё это смолой ? те замкнутый графитовый экран ?
-vlad- Не в сети
Местный
*********
Сообщений: 3978
Своих тем: 11
Рег.: 10-2021
Репутация: 58
#62
19-06-2024, 09:21
По автору делаете? Там всё, вроде ясно описует с фото.
Какие колечки, какой диаметр, где сверлить и где клеить и как графит наносить и все такое.
Я по другому сделал, корпус прографитил, а потом мотал и смотрел в осла, что за частота получается. То есть , подстраивался под конденсатор NP0 (по схеме).
Тут или по автору или...можно пофантазировать.
Я взял от старого магнитофона бобину      и чуть её переделал.
Заграфитил её(перед этим чуть луженки проложил).
Впаял в платку конденсатор np0 и начал мотать, посматривая в осцилограф.
 Вышел на нужную частоту, без бубна с подбором контурного конденсатора, одним словом витками вышел на нужную частоту.
https://yandex.ru/images/touch/search?so...0%BD%D0%B0
-vlad- Не в сети
Местный
*********
Сообщений: 3978
Своих тем: 11
Рег.: 10-2021
Репутация: 58
#63
19-06-2024, 10:50
А, вот ещё что.

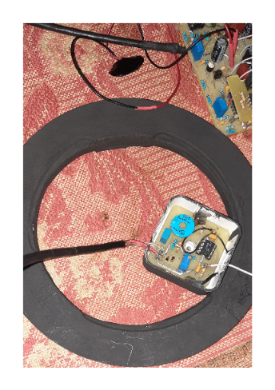

Одно ребро, которое идет к центру бобины я оставил.
На него я приклеил коробку (белая на фото) под генератор и так же покрыл графитом+ крышку так же покрыл. И потом только начал мотать.
И конструкция получилась довольно таки плоская и тонкая.
Дальше планировал эти потроха уже установить в какой то корпус и там уже делать ухи к палке и гермоввод.
Планировал купить фризби для собак или как она там называется? Летающая тарелка. И с ней уже что то мудрить.
jn79 Не в сети
Начинающий
***
Сообщений: 56
Своих тем: 1
Рег.: 06-2022
Репутация: 3
#64
19-06-2024, 12:27
по автору (из тех инструкций что есть) там только фольга с картинками, а про графит только упоминание
катушку еще не рисовал (буду как в описании под 17.2 см делать)
-vlad- Не в сети
Местный
*********
Сообщений: 3978
Своих тем: 11
Рег.: 10-2021
Репутация: 58
#65
19-06-2024, 12:53
После фольги, убежит частота и подбирать придется np0.
...
Делайте уже по автору, а то насоветую я вам сейчас тут.
jn79 Не в сети
Начинающий
***
Сообщений: 56
Своих тем: 1
Рег.: 06-2022
Репутация: 3
#66
20-06-2024, 11:20
графитом ? сбросьте инструкцию
у себя такой не нахожу
-vlad- Не в сети
Местный
*********
Сообщений: 3978
Своих тем: 11
Рег.: 10-2021
Репутация: 58
#67
20-06-2024, 12:26
Нет описания и инструкций к этому мд про графит.
Каркас просто мазал 1:1 с лаком. Подсохла, замерил.
На следущий день зашкурил и еще раз прошелся 1:1 ...сопротивление устроило.
Как в любой катушке технология та же.
-vlad- Не в сети
Местный
*********
Сообщений: 3978
Своих тем: 11
Рег.: 10-2021
Репутация: 58
#68
20-06-2024, 19:07
Перечитал манул.Да, только фольга, просто давно делал я, подзабыл.
Alik Не в сети
Плохиш
*******
Сообщений: 1211
Своих тем: 12
Рег.: 03-2022
Репутация: 66
#69
21-06-2024, 22:05
Автор мельком упоминает, что можно использовать графитовый экран.
Помоему на феррит будет мд реагировать, тут не прокатит отстройка от феррита, как например в TGSL или других мд, если я правильно помню, нужно конкретно отстраивать на грунте.
KEN Не в сети
Знаток
******
Сообщений: 895
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#70
22-06-2024, 00:22
(21-06-2024, 22:05)Alik : нужно конкретно отстраивать на грунте.
Обычный красный кирпич вам помощь, полный аналог грунта, разным расстоянием от кирпича имитируется грунт разной минерализации, сам по себе кирпич аналог сильно минерализованного грунта, я именно так тестирую приборы перед выходом на грунт - отстройка от грунта и его подавление фильтрами. Также прижимаю монетку к кирпичу и провожу над датчиком, вдоль или поперёк кирпича - разный VDI, но видит прибор монетку всегда. Если прибор не реагирует на кирпич то и на грунт точно не будет.
