Kvant Due

[jn79]

я про помехи, наводки от того что они друг на дружке
если проблем нет то оно и хорошо плату проще разводить !

[KEN]

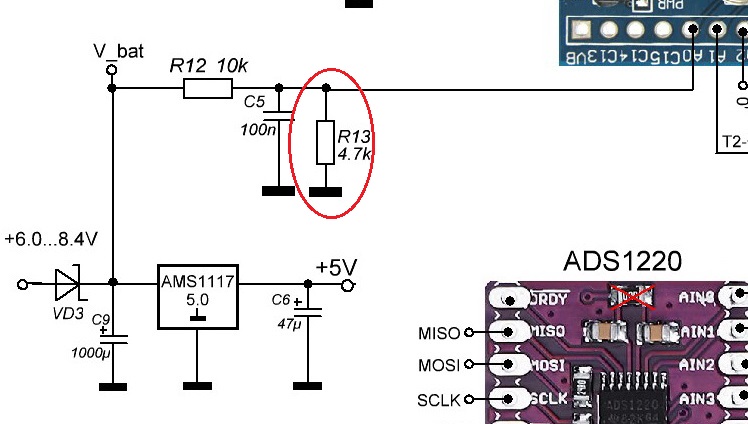

Обнаружилась небольшая ошибка в схеме, резистор R13 делителя напряжения батареи, должен быть 4.7к, на схеме он 3.3к, из за этого прибор уходил в сон сразу после включения.

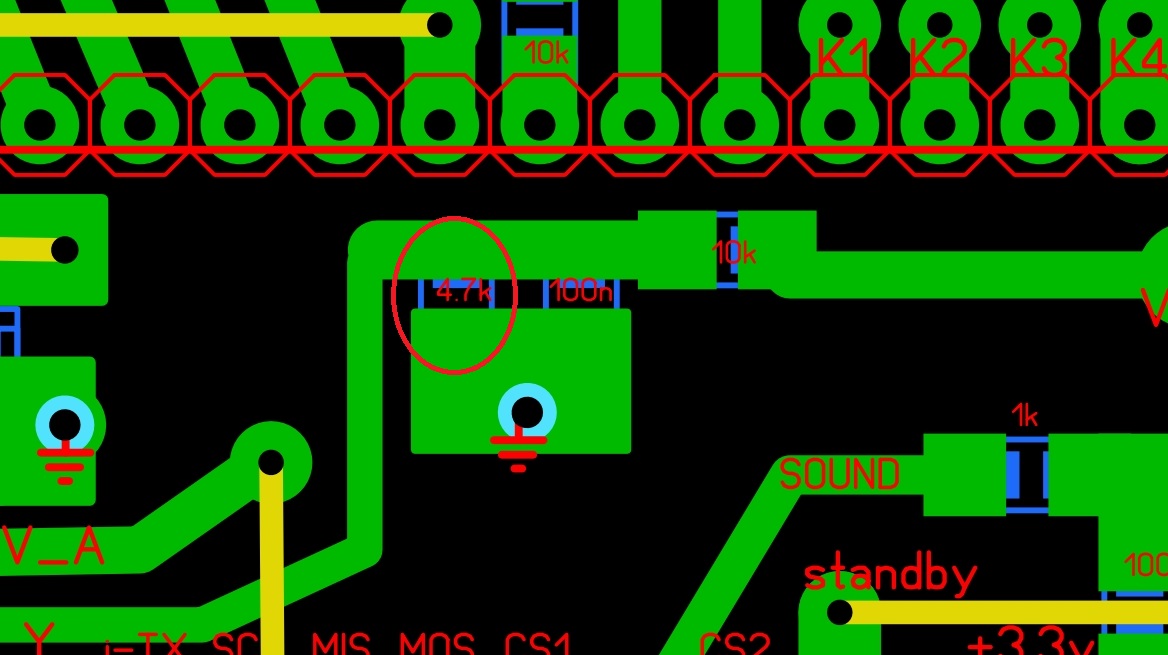

А вот на LAY он был указан  правильно 4.7к


[Sam]

должен быть 4.7к, на схеме он 3.3к, из за этого прибор уходил в сон сразу после включения.

Фигня какая-то. Хороший прибор не чувствует разбег номиналов в +\-20%.А тут 1К решает судьбу всего проекта....Абсурд.

[KEN]

Там программный порог есть - если питание ниже 6V прибор уходит в сон, так как стабильной работы с таким напряжением не будет, с резистором 3.3к напряжение занижалось, при реальном 7.4v показывало 5.8v

[vako]

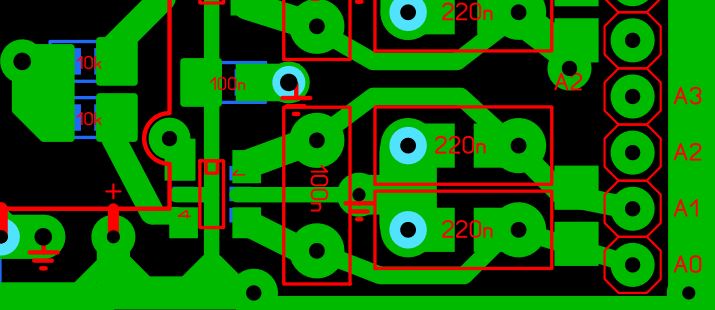

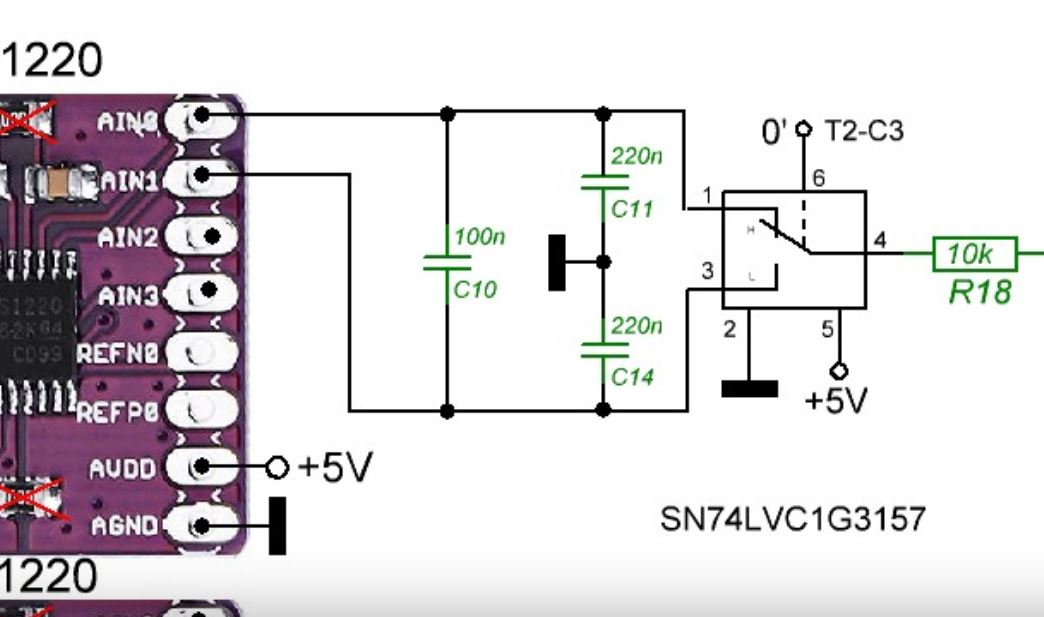

KEN, у меня вопрос: на схеме     и на плате
разное подключение ключа ко входам ацп.

[KEN]

разное подключение ключа ко входам ацп.

Да, действительно так, видимо так было проще и красивее развести плату а скетч и схему не подправил.
Спасибо что обратили на это внимание.
Есть вероятность что алгоритм вытянет VDI  в нужное положение при отстройке по ферриту.
Если будут проблемы с VDI то это решается заменой двух констант в начале кода.

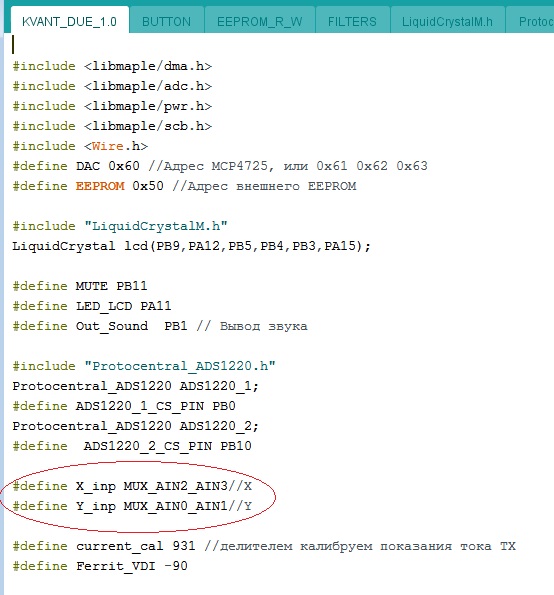

Выделенное заменить на:

Код:

#define X_inp MUX_AIN3_AIN2//X
#define Y_inp MUX_AIN1_AIN0//Y

Или скачать исправленный скетч.

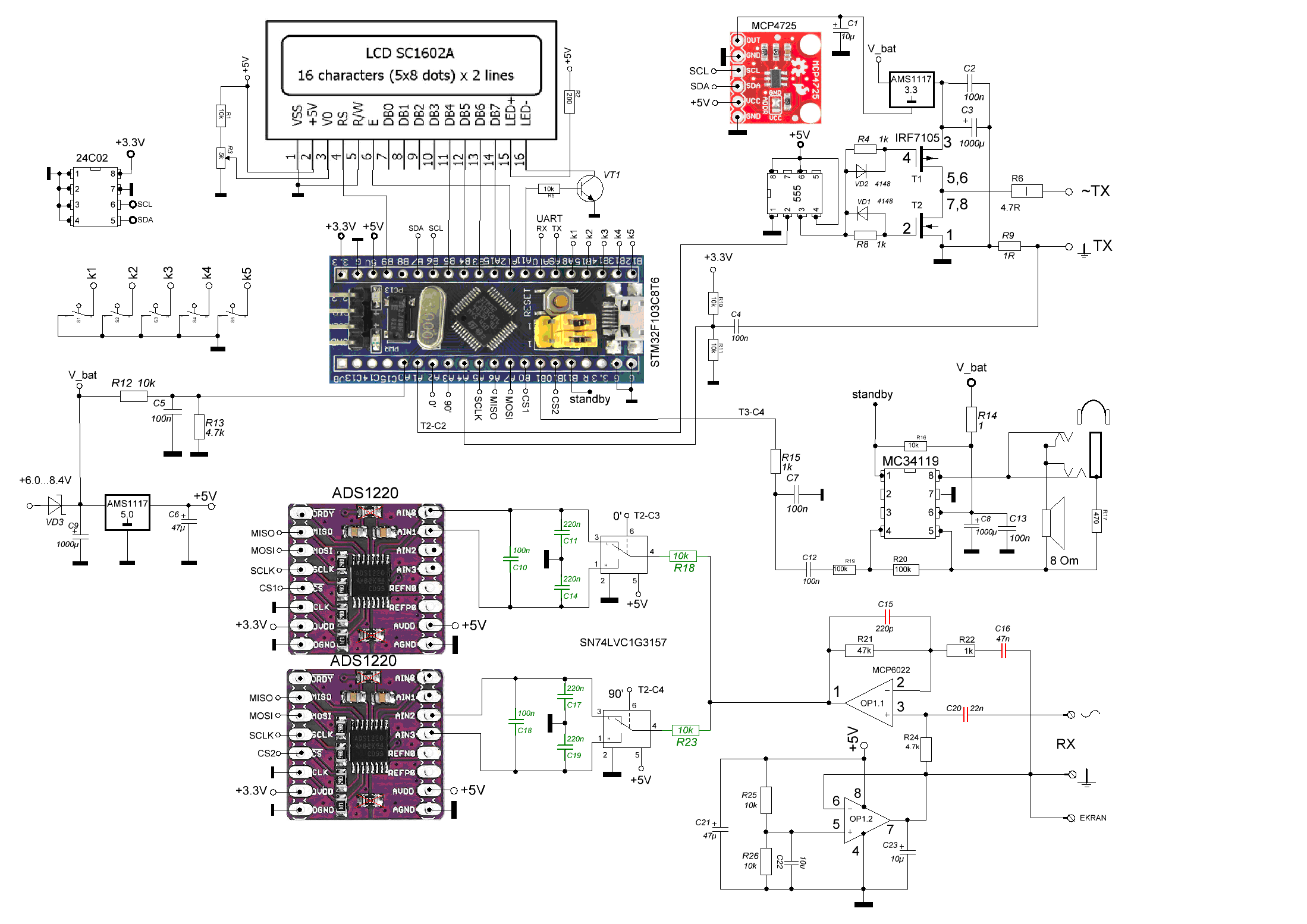

Схему тоже подправил

[jn79]

третий стабилизатор на плате контроллера используется ?

[KEN]

Да, с платы контроллера 3.3в идёт на EEPROM и цифровую часть АЦП.

[-vlad-]

С15 220рF желтая керамика сразу отпадает.
Тут получается или смд np0 или бутерброд из зеленых подушечек по 1nF?

[KEN]

С15 220рF желтая керамика сразу отпадает.

Я использую керамические дисковые с чёрной отметкой типа термостабильные.
