[vako]

Схема

  sch_ne555.pdf (Размер: 111.38 KB / Загрузок: 196)
Гербер

  gerber.zip (Размер: 121.29 KB / Загрузок: 164)

[KEN]

R23 точно надо убрать и сделать такой-же RC фильтр как на УНЧ R24-1кОм, C51-100нФ.
На самом деле RC ФНЧ не очень справляется, пролазят составляющие ШИМ сигнала, но городить активный фильтр на ОУ не хотелось. С динамиком норм, а вот в наушниках уже слышны шумы, но тоже не смертельно.

[vako]

R23 точно надо убрать и сделать такой-же RC фильтр как на УНЧ R24-1кОм, C51-100нФ.
На самом деле RC ФНЧ не очень справляется, пролазят составляющие ШИМ сигнала, но городить активный фильтр на ОУ не хотелось. С динамиком норм, а вот в наушниках уже слышны шумы, но тоже не смертельно.

А какая частота шим? На плате можно R23 и не устанавливать, вопрос только в том, что максимальный размах входного сигнала на KT0803 1,4в.

[KEN]

А какая частота шим?

Зависит от частоты звука, но в среднем если не ошибаюсь 150кГц.

максимальный размах входного сигнала на KT0803 1,4в.

Регулируется громкостью так что-бы максимум громкости был без искажений, где-то треть от громкости при режиме FM.

[vako]

Регулируется громкостью так что-бы максимум громкости был без искажений, где-то треть от громкости при режиме FM.

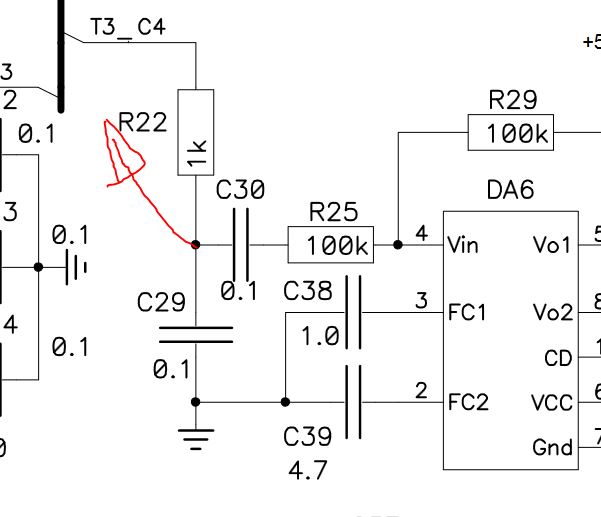

тогда можно снять сигнал не с таймера, а с фильтра.

150 кгц должны замечательно фильтроваться.

[KEN]

тогда можно снять сигнал не с таймера, а с фильтра.

Наверное можно, надо пробовать, я с KT0803 дело не имел.
Пишут что найти оригинальный рабочий KT0803 это проблема, с Али многие вообще не запускаются.

[vako]

Наверное можно, надо пробовать, я с KT0803 дело не имел.
Пишут что найти оригинальный рабочий KT0803 это проблема, с Али многие вообще не запускаются.

Года три назад брал на али такую плату
https://aliexpress.ru/item/1005006798457...958fcjw9cZ

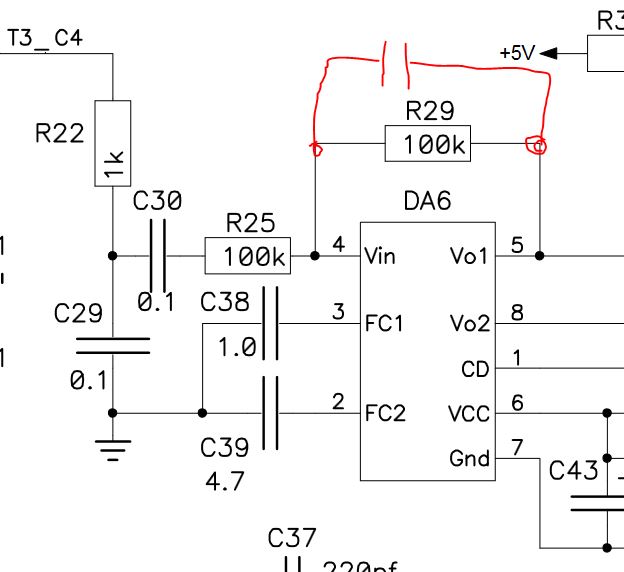

и ещё 5 штук отдельно, 3 из них проверил, все работали. Если добавить ёмкость параллельно резистору обратной связи MC34119, то можно будет ещё шим в наушниках задавить


[vako]

Добавил конденсатор в обратную связь MC34119 и сигнал на модулятор взял после фильтра.


  gerber ne555_1.zip (Размер: 123.69 KB / Загрузок: 167)

  sch_ne555_1.pdf (Размер: 111.9 KB / Загрузок: 191)

[KEN]

Года три назад брал на али такую плату

Плата это оптимальный вариант, их тестируют ещё при производстве, а вот микросхемы отдельно - это лотерея.

Добавил конденсатор в обратную связь MC34119

Как-то тоже так сделал, думал избавиться от разных гармоник от ШИМ, но стало хуже, в причинах разбираться не стал, просто удалил конденсатор, может от разводки зависит, у меня всё было на макетке.
Там видимо гармоники от ШИМ и самого контроллера попадают в диапазон озвучки.
На низких частотах заметнее всего (озвучка чермета), но там и частота ШИМ падает до 15кГц на самой низкой частоте звука 60 Гц. ШИМ 150кГц это на частоте 600 Гц, это середина диапазона озвучки.

[vako]

Плата это оптимальный вариант, их тестируют ещё при производстве, а вот микросхемы отдельно - это лотерея.

Сомнительно, что они их тестируют. Мне пару раз попадались перемаркированные фирменные ОУ от AD, а это дешевая чисто китайская микросхема и с ней заморачиваться никто не будет.

Там видимо гармоники от ШИМ и самого контроллера попадают в диапазон озвучки.
На низких частотах заметнее всего (озвучка чермета), но там и частота ШИМ падает до 15кГц на самой низкой частоте звука 60 Гц. ШИМ 150кГц это на частоте 600 Гц, это середина диапазона озвучки.

Странно. У Вас фильтр с частотой среза около 1,6кгц. Если добавите 1нф в обратную связь, то получится ещё один на 1,6кгц. Должно нормально давить даже 15кгц.
