Квант WiFi
#21

а так было  нельзя ?

(01-02-2025, 00:10)KEN : Нет и не будет.
Допустим VDI 5 коп = 85, добавить строку < if VDI больше 75 и меньше 85 > тогда включзаеца звук ?

(01-02-2025, 15:25)KEN : Может вам взяться за что-то попроще?
Пока я один который думает собирать ли его.
#22
(01-02-2025, 15:59)dima79 : а так было нельзя ?
Зачем?
(01-02-2025, 15:59)dima79 : Допустим VDI 5 коп = 85, добавить строку < if VDI больше 75 и меньше 85 > тогда включзаеца звук ?
Зачем?
(01-02-2025, 15:59)dima79 : Пока я один который думает собирать ли его.
У меня нет желания продвигать этот проект, но если найдётся энтузиаст с опытом повторения подобных проектов, который загорится желанием поворотить то помогу...
Нянчиться с каждым не буду.
#23

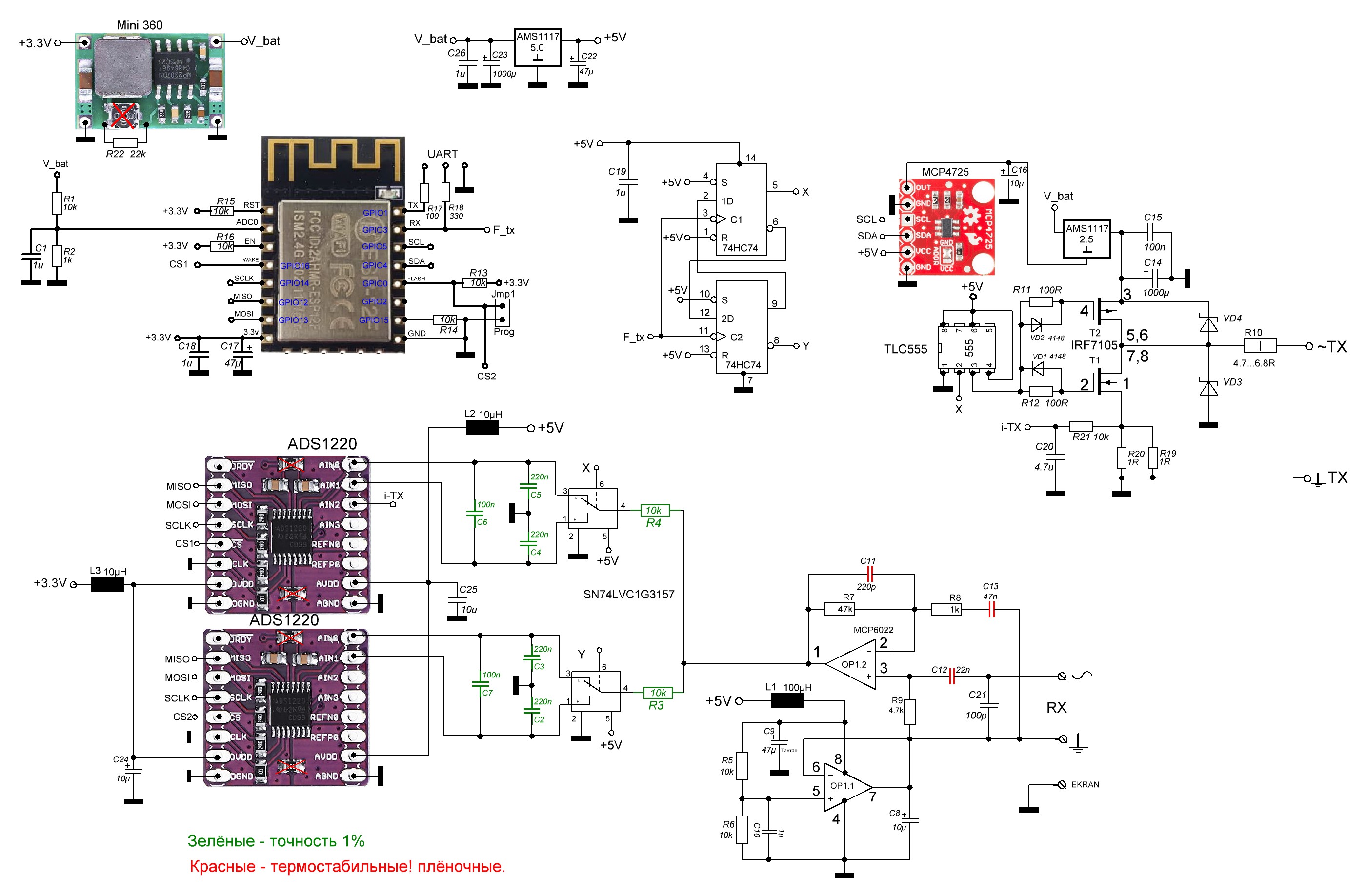

Небольшая опечатка на принципиалке(не столь важная), на модуле mini360 местами поменять v_bat и out 3.3v.
#24
Исправил.


#25
KEN, Вопросик.
mcp4725 с той стороны модуля(на фото не видно), подтяжки по 4к7(sda,scl) идут на +5v? Или они каплей припоя там не задействованы?
И так же по mcp4725 ещё вопросик , 6 ножка(А0) через 1 ком идет на землю?
У меня просто "голая" mcp, не модуль. Был бы модуль, впаял и забыл. Пытаюсь рассмотреть в интернете этот модуль, увеличиваю дорожки, но все равно ни чего рассмотреть не могу. По даташиту вроде как бы (А0) идет на Vss.  По такой схеме делать? Сейчас фото даташит.
#26
(03-02-2025, 19:56)-vlad- : подтяжки по 4к7(sda,scl) идут на +5v?
В модуле получается так, но можно и к 3,3v.
(03-02-2025, 19:56)-vlad- : 6 ножка(А0) через 1 ком идет на землю?
Да
#27
KEN, спасибо, но я переиграл уже. Нашел в инете дешевый модуль. А мини360 "кверху пузом"     и сверху ещё 1000*16v. Пока так нагородил 1

3.3v это цифра, а 5v аналог и земли разные.
#28
ESP модель точная? там очень нестандартное расстояние между выводами, оно меньше DIP.

(04-02-2025, 00:21)-vlad- : земли разные
У меня проще , верхний слой фольги - общая земля.
#29
(04-02-2025, 01:12)KEN : нестандартное расстояние
Да, от руки нарисовал макрос и распечатал А4. Примерил на листке модуль на просвет лампой и ещё иголкой потыкал в отверстия, совпало.
Кстати, видел модуль ещё, в виде модуля, но уже полноценная отладочная платка(как ардуино нано выглядит). С подключением по usb. Распиновка такая же, но там встроенный, я так понял stlink, что ли?
#30
(04-02-2025, 07:31)-vlad- : видел модуль ещё,
(04-02-2025, 07:31)-vlad- : встроенный, я так понял stlink, что ли?
Там обычный USB->UART. Я с такого модуля начинал проект, хотел убедиться что это вообще возможно, сомневался до последнего момента, у этих ESP много "подводных камней" - особенно в режиме WiFi сервер. Но на удивление всё получилось и без особых проблем.

GPIO 0 он-же вывод FLASH при прошивке надо замыкать на землю но только один раз, потом прошивка по воздуху (беспроводная) при любых обновлениях, очень удобно и быстро, bin файл прошивки, загружается по WiFi - за считанные секунды.
