Квант WiFi

[-vlad-]

ADS-ки пришли.
Мучал-мучал свою Лай-ку, познаний конечно сильно не хватает. С этим полигоном(экраном) запутался, особенно esp-12. Как его огородить?
При "делении" его по узлам(синий слой).
Но оставлю уже так, завтра травану.
https://disk.yandex.ru/d/DjiOHrlEeBJtpw

[KEN]

esp-12. Как его огородить?

По моему опыту не критично, я ставил плату прямо на датчик - сбоку там где она была-бы если встраивать в датчик и ничего страшного не произошло, порог всего на два деления поднять пришлось, это с учётом того что у меня импульсный преобразователь напряжения.

[-vlad-]

KEN, наверное лучше желтого впаять 220pF ?
https://disk.yandex.ru/d/TCL-wcetWJ9nMQ

[KEN]

лучше желтого впаять

Точно не К10-7, они деградируют со временем и становятся резистором.

[Sam]

-vlad-, Прикалываешься что ли? Флажки давно никто не использует, это резисторы по факту. Я вон их на переработку коплю.

[-vlad-]

Возможно сегодня запущу, если удачно запаяю своим паяльником который есть дома, ads-ки на переходники...
https://disk.yandex.ru/d/TCL-wcetWJ9nMQ

[KEN]

Тут установка ESP8266 в Arduino IDE https://wiki.iarduino.ru/page/wemos_start/

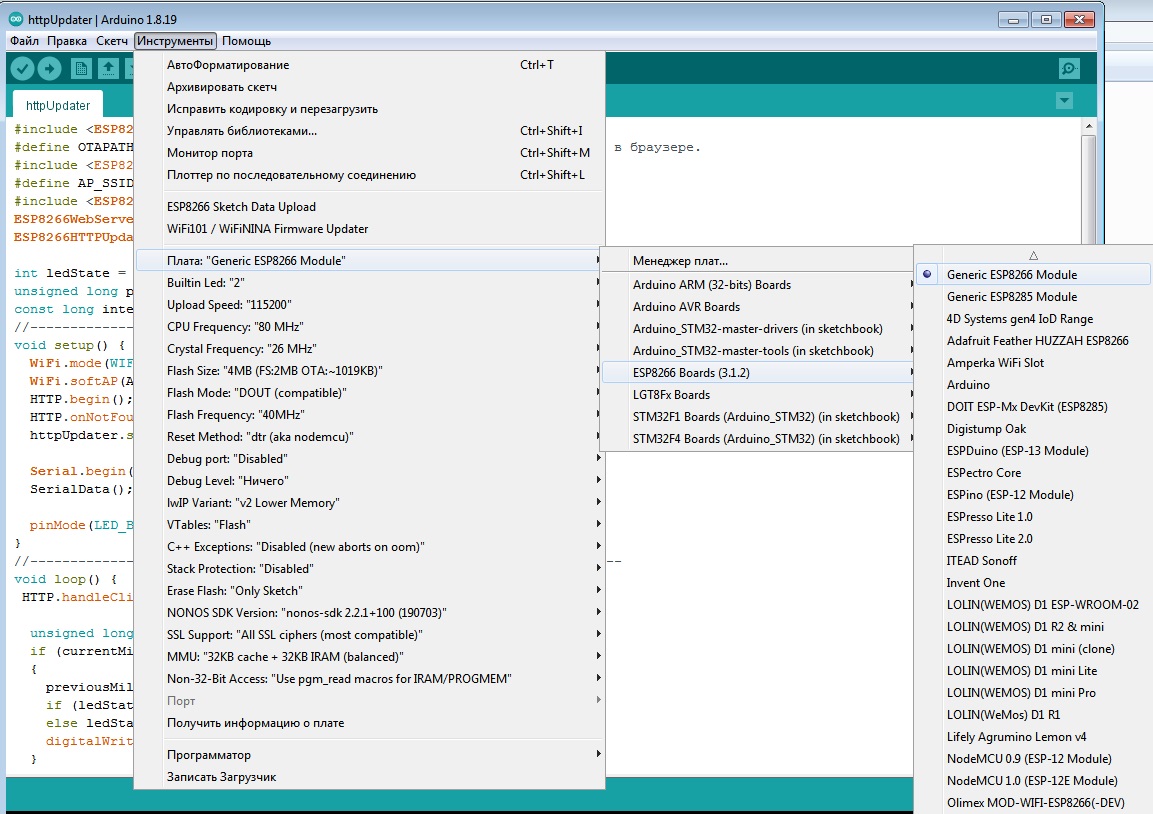

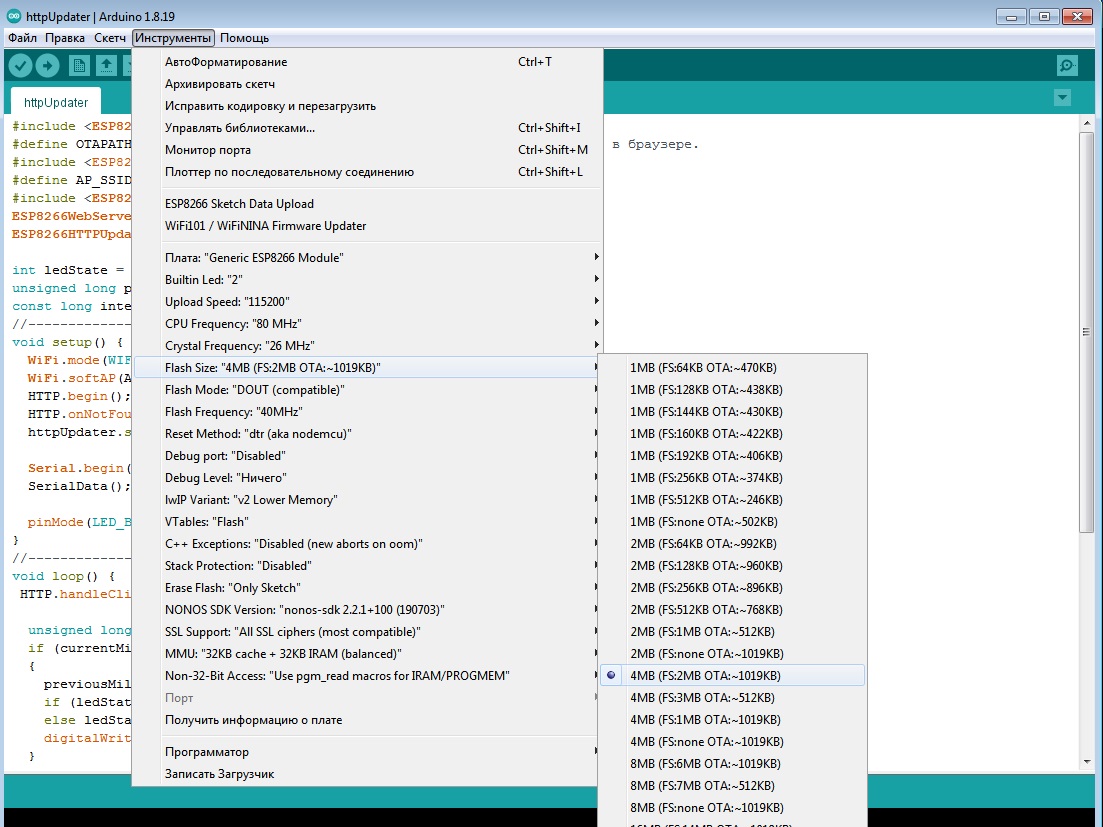

Настройки.



Потом:
1)Выключить питание.
2)Соединить jmp1(prog) с землёй.
3)Включить питание.
4)Отсоединить jmp1.

ESP8266 готов к прошивке по UART, стартовый скетч в архиве.
После прошивки выключить-включить питание, должен заморгать светодиод и в сети WiFi должна появиться точка доступа Kvant WiFi, если всё получилось - прибор готов к прошивке по воздуху.

Если всё прошло успешно должны быть такие сообщения в логе и мониторе порта.


[-vlad-]

Ну это ночью буду пробовать, как пойдет сейчас с пайкой ads.
Чуть попозже почитаю wiki, сейчас допаять хочу.

[-vlad-]

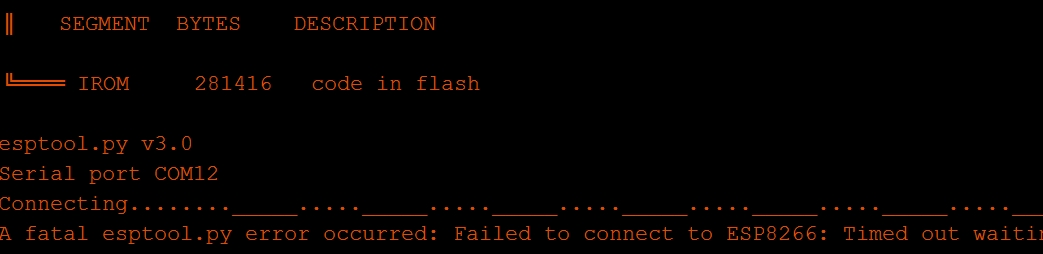

KEN, Пока что то подконектится не получается.

[KEN]

Нет соединения по UART, такой лог когда вообще не подсоединён или нет питания, или что-то напутали с jmp1.
