Квант WiFi

[-vlad-]

luda, подправили бы лай-ку под свои детали перед травлением.
Да и канифоль смойте спиртом.

[gal]

В самой воде работать будет.

Вот и вернулся, бананка очень удобная для телефона.


Черный песок на пляже. Прибор работать заставить не получилось , перегруз на сухом, мокром пескке и в морской воде.
Изучил кое что, буду собирать на ESP32.

[Boltyara]

Если перегруз, значит датчик плохо сбалансирован плюс высокое усиление ОУ- нет дин диапазона. На сухой песок прибор не должен реагировать, если там нет вкраплений. Сухая соль это просто соль. Намочили- электролит. Будет отклик по амплитуде (проводимость) и немного по фазе (реактивность). Можете дома проверить, это просто. На пачку или пакет соли нет реакции..... На литр воды столовая ложка- есть оклик. По фазе в минус 5*. У меня нет кванта, на мои IB приборы (самоделки и фабричные) - как писАл выше: есть реакция на мокрый песок и на накат прибоя. В воде затыкается. С импульсниками намного проще, но скорость SAT в зоне прибоя (накат волны) надо увеличивать (глубина обнаружения уменьшается).

[KEN]

В Кванте есть запас по перегрузу в два раза, если есть перегруз из за сильного разбаланса или солёной воды то надо просто уменьшить ток до минимума, если не помогло то поставить усиление G1 , это уменьшит любой разбаланс-перегруз в два раза.

[Анархия9]

Как я понял чтоб от отклик от черного металла отключить нужно groun cut выставить в ноль

[gal]

Думаю это свойства черного песка, проверю ещё раз когда осенью снова поеду на море, может песок будет другой.
Ток 80 ма, можна его уменьшить но чуйка будет небольшая на таком песке.

[KEN]

нужно groun cut выставить в ноль

Как-бы да, но я бы не советовал, сильно больше придётся железяк копать, они в зависимости от формы и степени ржавления могут по разному подзванивать в цвет, сигнал вроде чёрный но с цветными подзвонами, если убрать чёрный сигнал останутся только цветные подзвоны и понять что это на самом деле чернина будет невозможно.

[KEN]

Сейчас работаю над такой приблудой. Смысл в том что я хожу с телефоном в кармане а доставать телефон на копе и тыкать в него пальцами в земле - такое себе.  Есть необходимость менять фильтр и менять ток, и иногда нужно  посмотреть VDI. Хотел сначала сделать что-то вроде пульта ДУ но получился полноценный прибор. У меня будет что-то вроде часов-браслета.
В принципе готово и работает но хочу ещё добавить звук, звук будет простой без эффектов и в принципе Квант WiFi можно использовать без телефона.


Схема предварительно такая, по затратам и времени изготовления - проще не куда.


Что получиться со звуком пока не знаю, даже не приступал ещё, времени катастрофически не хватает.

[-vlad-]

KEN, В принципе, можно сделать так, но нужен 3d принтер:
2 корпуса сделать по принципу шуроповерта.
Типа "салазки".
Можно защелкнуть и ходить как с полноценным прибором и в то же время надо продумать расключку, как заряжать от основного
прибора.
Зарядил, выдернул и ходишь как с часами.
Что за батарейку можно применить в доп.платке?

---

Вернее аккумулятор.

[KEN]

Что за батарейку можно применить в доп.платке?

Да там в принципе от минимального питания стабилизатора 3.3в и до максимального, но надо учитывать питание звука. Два лития последовательно в самый раз, но я хочу сделать от одной банки. Стабилизатора с малой разностью вход-выход у меня нет так что сначала повышайку на 5в а от неё Mini360 3.3в и звук.

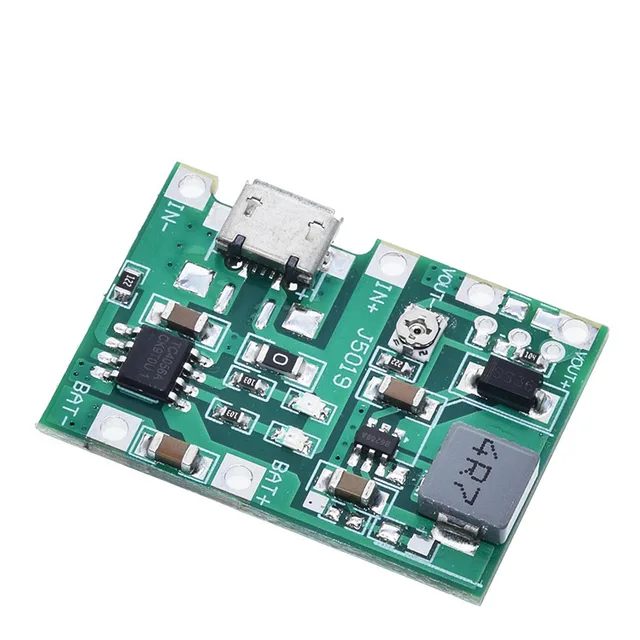

У меня есть в наличии такие модули буду использовать их, там и зарядка и преобразователь и защита от полного разряда.

В принципе всё получилось, осталось перепроверить. Звук получился скучный конечно, и регулировки громкости нет, но по моему опыту тише сделать ни разу не хотелось а вот громче постоянно, если в поле то ветер мешает если в лесу то шум деревьев. Можно применить усилитель класса D, например PAM8403 как самый доступный , будет громко и экономично, на громкость либо крутилку либо есть готовые микросхемы электронной регулировки громкости, например DS1669
