Импульс-5110 настройка осциллографа

[Alex900]

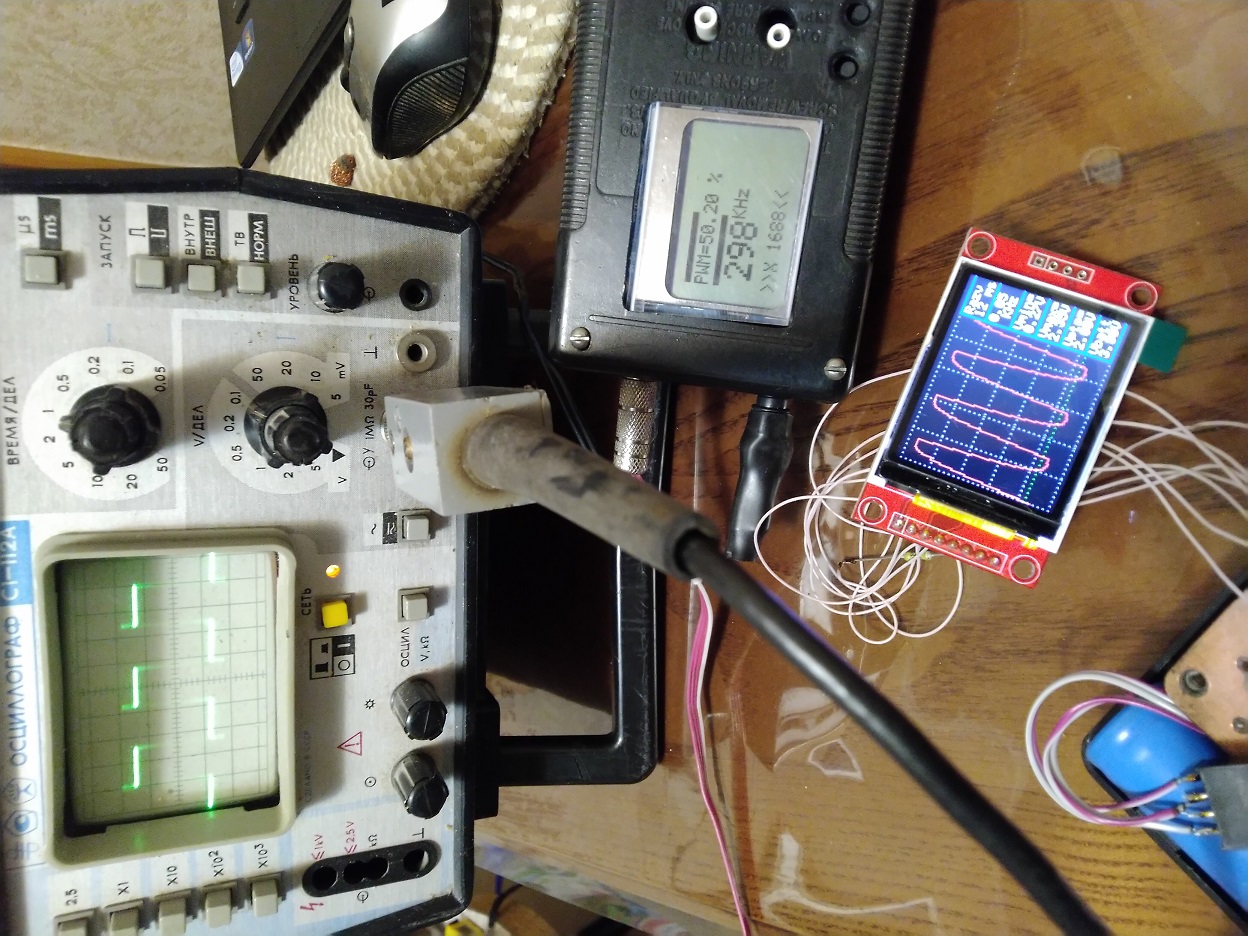

Спасибо Команде за разработку Импульса. Спасибо за советы. Хоть у меня и имеется С112, но всё равно хочется настроить очень полезное устройство. Сначала грешил на питание - два преобразователя на 34063, заменил на МТ3608: 6,5В  плюс линейные стабилизаторы на 5В и В0505 для -5В, но "особенность" работы осталась. Прикольно: при изменении частоты генератора (около 300 кГц) можно добиться отображения сигнала на самой низкой частоте развертки см. фото. И на высокой частоте развертки будет такой же точно сигнал.

Планирую платы разъёдинить на шлейфах и посмотреть осцилом поподробнее.

[Лекс]

Думаю что понял в чем дело.
У Импульса один процессор. И он один выполняет все функции. Опрашивает кнопки, положение переключателя, отправку на дисплей, контроль батареи и что там еще есть. Т.е. процесс анализа и вывода на экран прерывистый. Что мы и видим как некую модуляцию.
Т.е. это плата за простоту конструкции.

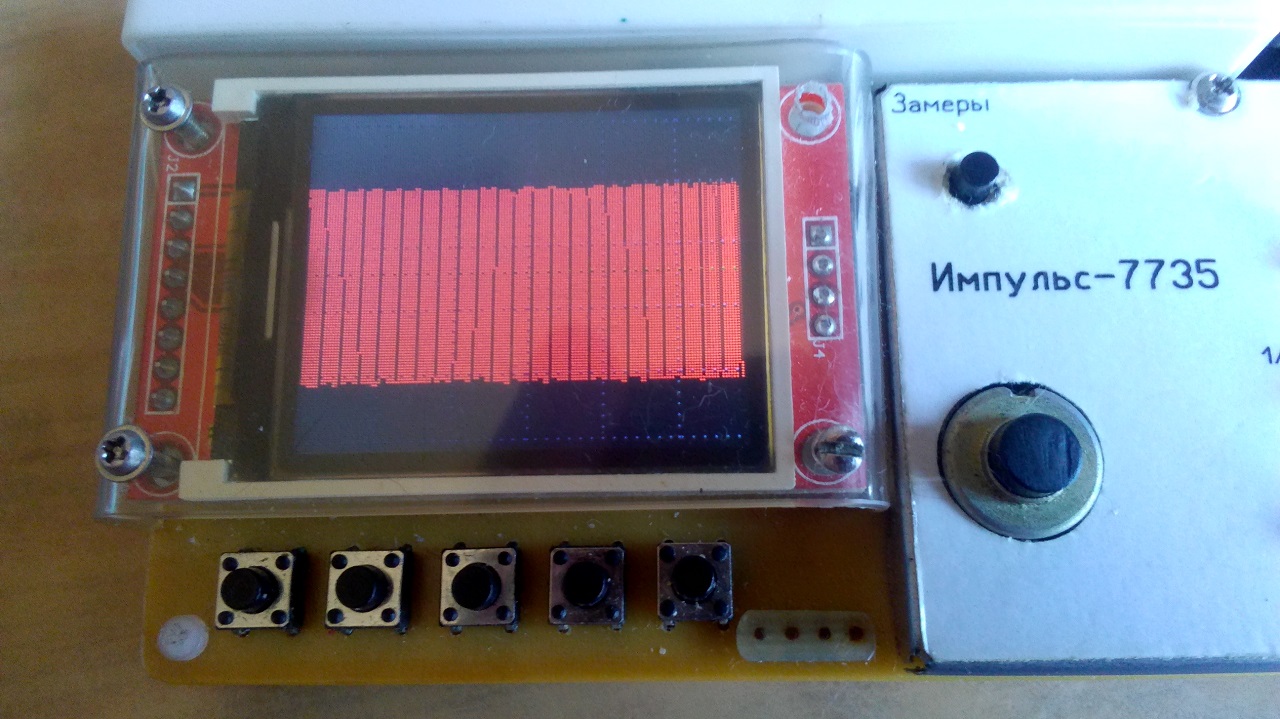

при изменении частоты генератора (около 300 кГц) можно добиться отображения сигнала на самой низкой частоте развертки см. фото. И на высокой частоте развертки будет такой же точно сигнал

Это называется стробоскопический эффект. Его тоже можно использовать.
Хотя в некоторых конструкциях с ним борются. Не вижу смысла в этом. Можно и руками определить оно или не оно. Да и нужно такое определение крайне редко.

[Лекс]

имеется С112, но всё равно хочется настроить

У меня тоже есть ослик на ЭЛТ, сделанный лет 30 назад. И тоже нет никакого желания доставать, ждать пока прогреется...

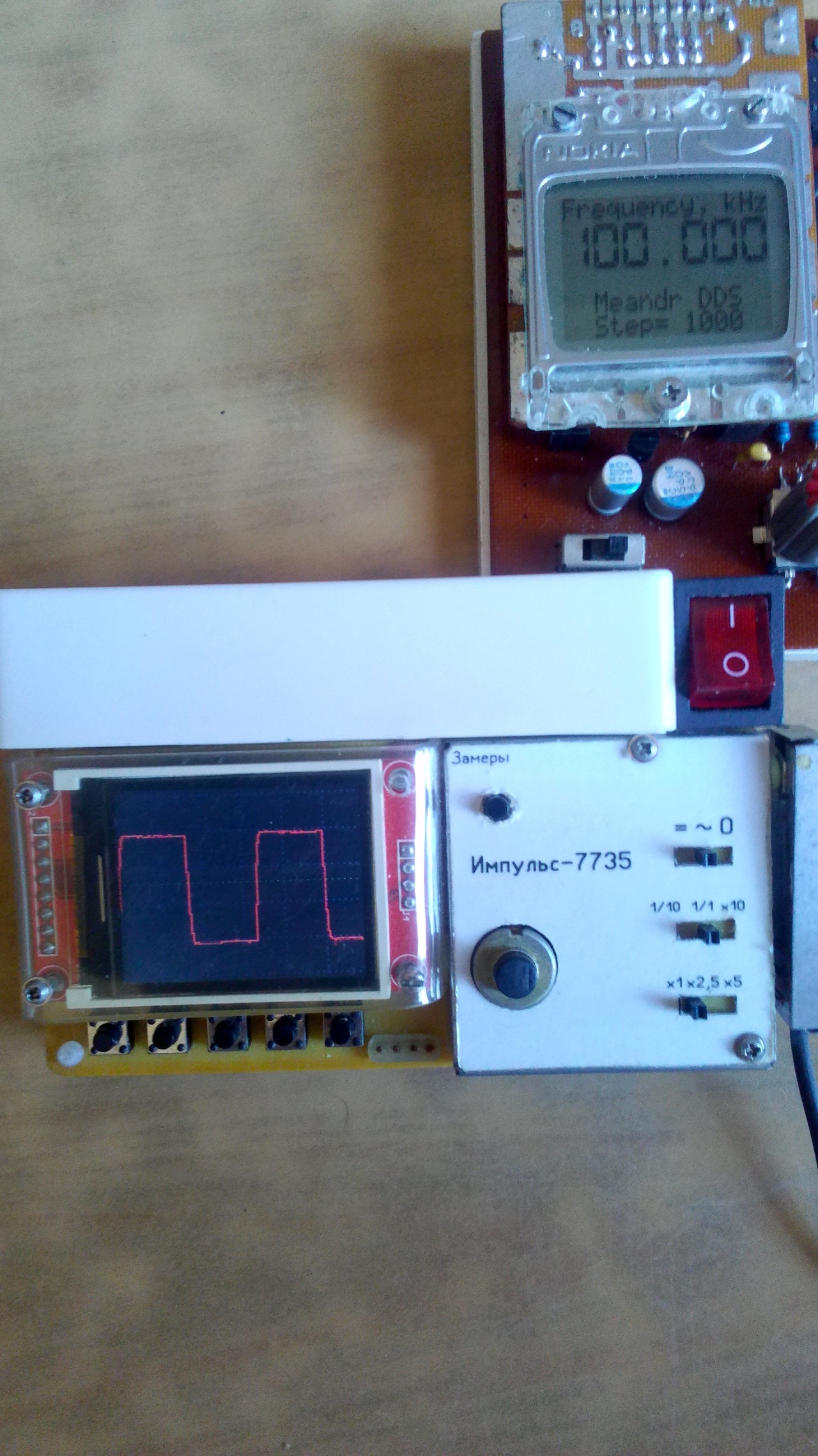

На моем экземпляре такой же сигнал выглядит вот так.

Вот уже с год подумываю собраться и нарисовать плату под заказ в JLC. Все никак не соберусь. Главное психологическое препятствие - надо следовать жестким правилам (расположения слоев, правильные макросы).
Я привык рисовать по своему.

Но если однажды соберусь, то главное, что будет изменено это входной разъем BNC и подстроечные конденсаторы аттенюатора будут не СМД, а выводными, что бы удобнее было настраивать.
Ну тогда наконец и устраню недоделанность платы. Это не было ошибкой, просто некоторые изменения в процессе разработки вносились уже когда плата была готова.

А разъем, ну просто хочется сделать "по фирме", хотя особых нареканий к принятому мной же варианту нет.

[-vlad-]

Лекс, Приветствую, Лекс у Вас опыта много и маленькая тележка с осцилами.
Проводились ли опыты от платы до контактов бронепроводом?
У Вас скорее всего была шестерка,семерка может и девятка...ну так если в прошлом покавыряться, трамблер и свечи.
Ход мысли уловили? Интерес в помехоустойчивасти в ослах внутри блока, если расключку ими сделать?

[Alex900]

... нарисовать плату под заказ в JLC.

Да, часто хочется сделать получившуюся вещь на новом качественном уровне.

... подстроечные конденсаторы аттенюатора будут не СМД, а выводными,

Я в уже в эту плату такие приладил.

входной разъем BNC

Можно поискать малогабаритные ВЧ разъёмы они, может быть, будут лучше соответствовать габаритам осцила.

[Alex900]

На моем экземпляре такой же сигнал выглядит вот так

Красиво. У меня операционник 6022 и чувствительность, судя по переключателям, повыше - может в этом дело.

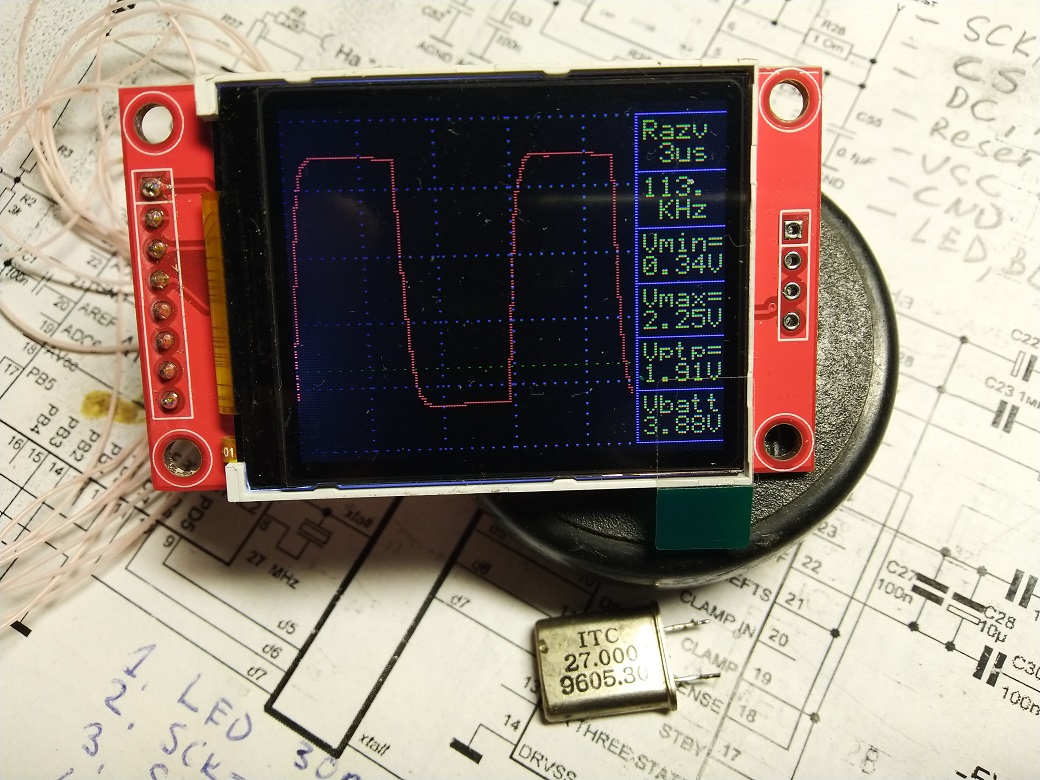

Ну и очередная беда: вынул из Пультоскопа  кварц на 27 МГц и запаял вместо 24 МГц в Импульс. Картина получилась на фото:

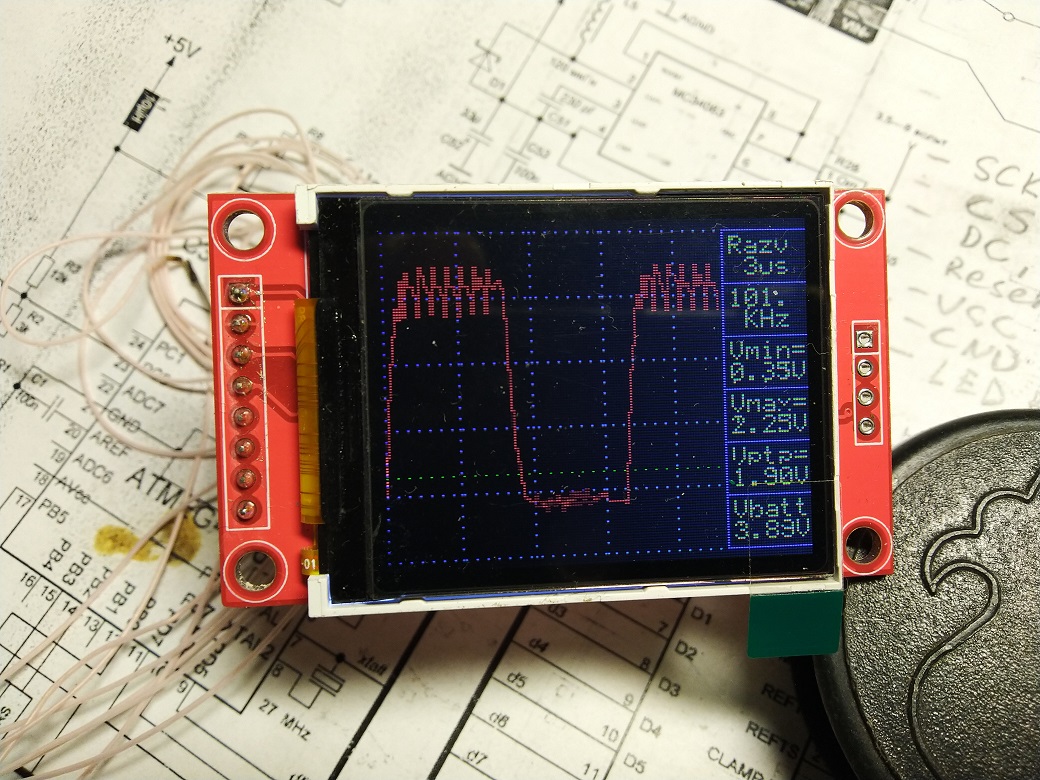

Атмега 328 в Пультоскопе на 27 МГц работала без нареканий, посчитал, что в Импульсе атмега 328 - не очень и на 27 МГц работать не хочет. Перепрошил  ПИК-китом 2 Пультоскопную атмегу на программу Импульса, благо у меня они в ДИПе. Установил, но результат не изменился. Пришлось вернуть кварц на 24 МГц в Импульс. Вдобавок покрутил кондеры во входном делителе и пришлось довольствоваться такой картинкой (частота 100кГц) см. фото

Не знаю, что и думать

[Лекс]

Проводились ли опыты от платы до контактов бронепроводом?

В смысле экранированным? В теме про Импульсы есть плата. Каким образом это сделать? Ну а сам узел экранирован. Кроме того, экранированный провод в входных цепях это лишняя паразитная емкость.

Можно поискать малогабаритные ВЧ разъёмы

Не имеет смысла. Можно и аудио, при его возможностях вполне достаточно. Зачем искать что то совсем уж нестандартные.

Пришлось вернуть кварц на 24 МГц в Импульс.

Не совсем понимаю, как это возможно не меняя прошивки. Частотомер будет работать неправильно.
Возможно проблемы связаны с ДИП. Не могу сказать. Возможно с разводкой.
Разводка такого рода платы это очень непростая история. И мы ведь не промышленность. Попробовал этот вариант, этот вариант...

[Alex900]

При кварце 24 МГц похоже частотомер завышает значение частоты в отношении 27/24. Атмега в Пультоскопе работала нормально на 27Мгц. Может в Импульсе ей не хватает питания (сейчас ровно 5В). Попробую в кренку запихнуть диод. Начну с шотки.
Когда собирал и Импульс и Пультоскоп столкнулся с явлением: некоторые кварцы с надписью на 27 МГц запускались, видимо, на 1 гармонике - 9 МГц. Все работало, но тормозило, частотомер завышал показания в 3 раза

[Лекс]

Может в Импульсе ей не хватает питания

Разве по току. Попробуйте кондер по питанию как можно ближе к ногам.
Попробуйте другой экземпляр кварца.
Не знаю, лично я не сталкивался с незапуском.

---

Быть может стоит поиграть с резистором который идет на тактирование АЦП? Ведь если в Пультоскопе эта М328 запускалась, по идее должна и здесь. А разница только в том, что здесь от кварца тактируются две микросхемы. Возможно неудачная разводка. Тогда можно попробовать проводком кинуть.

---

При кварце 24 МГц похоже частотомер завышает значение частоты

Да, конечно.

И еще. кондеры на кварце. 22пф. Если ставили, то попробуйте снять и наоборот.

[Alex900]

Плата у меня практически такая же:
Проигрался с резистором связи - у меня был 4,7к почему то, установил 2,5к. Отображение сигнала улучшилось, но картинка стала "дрожать" с пробеганием по контуру импульсов (на 24МГц также стало). Разбираюсь. Может кто вспомнит фьюз Cksel3 как установлен у меня так же как и Spien. Продолжаю эксперименты.
