Импульс-5110 настройка осциллографа
#1
Всем доброго дня! Может кто сталкивался... делаю осциллограф Импульс-5110. Проблемма в том, что на экране постоянно прямая линия, причём не на нуле, а произвольно ( опора 2,5 вольта на входе) как-будто ad9280 не реагирует на переменный входной сигнал. Распаял всё кроме входных переключателей. Просто пробросил линию 1:1. Но и на вход ad9280 подавал синус вместе с опорным, всё-равно прямая линия на 5110.
Ответ
#2
Я бы начал с проверки цепей питания АД9280. Проверки соплей или непропая.

Шаг там мелкий, я делал так - иглой слегка на ногу сверху, почти не надавливая, возле самого корпуса. Вторым щупом на проводник к этой ноге. Можно просто иголочкой нежно попробовать ноги приподнимать, припаяны или нет. Иногда по звуку ясно (иголкой как палкой по забору).

Еще возможный вариант зашкалило. Тоже будет прямая.
Для проверки разорвите вход АД от выхода ОУ. Или вовсе выпаяйте ОУ.
Заземлите вход АД. Если линия сместилась на край дисплея - выведите ее ближе к середине. После этого можете освободить вход АД и осторожно подать слабый сигнал (до2,5 вольта).
Если ничего не изменилось и ошибок в монтаже нет - скорее всего мертва АД. Лично я с таким не сталкивался.

Все пайки строго при выключенном питании. Если питаете от внешнего блока пока, то перед пайкой провода надо отключать физически. Просто выключить БП недостаточно.

Если не помогает. Фото, ссылку на исходные материалы. В смысле конкретно схему и чья печатка. Если моя (Лекс 59), то фото с двух сторон.

Если зашкалило просто. То придется подбирать компенсирующие резисторы на входе ОУ.
Ответ
#3


Пайку проверял 10 раз. У меня по питанию ОУ колхоз конечно, 5В и -3,6В получается, не тянет 7660. Может от этого бросок получается при включении. Но я полностью откидывал операционник, такая же фигня. Подавал через 1ком просто переменником смещение 2,5В и сигнал с генератора, ничего не меняется. Думаю AD поменять, ещё одна есть в запасе....

Операционник 4558 (пока нет других), сигналы пультоскопом прослеживаю, и на входе и на выходе есть. Из за кривого опорного немного другие номиналы на балансе, но 2,5 вольта выставить могу... или я не то напряжение на входе AD ставлю. Тоже думал про перегруз... но почему напрямую без операционника не работает.

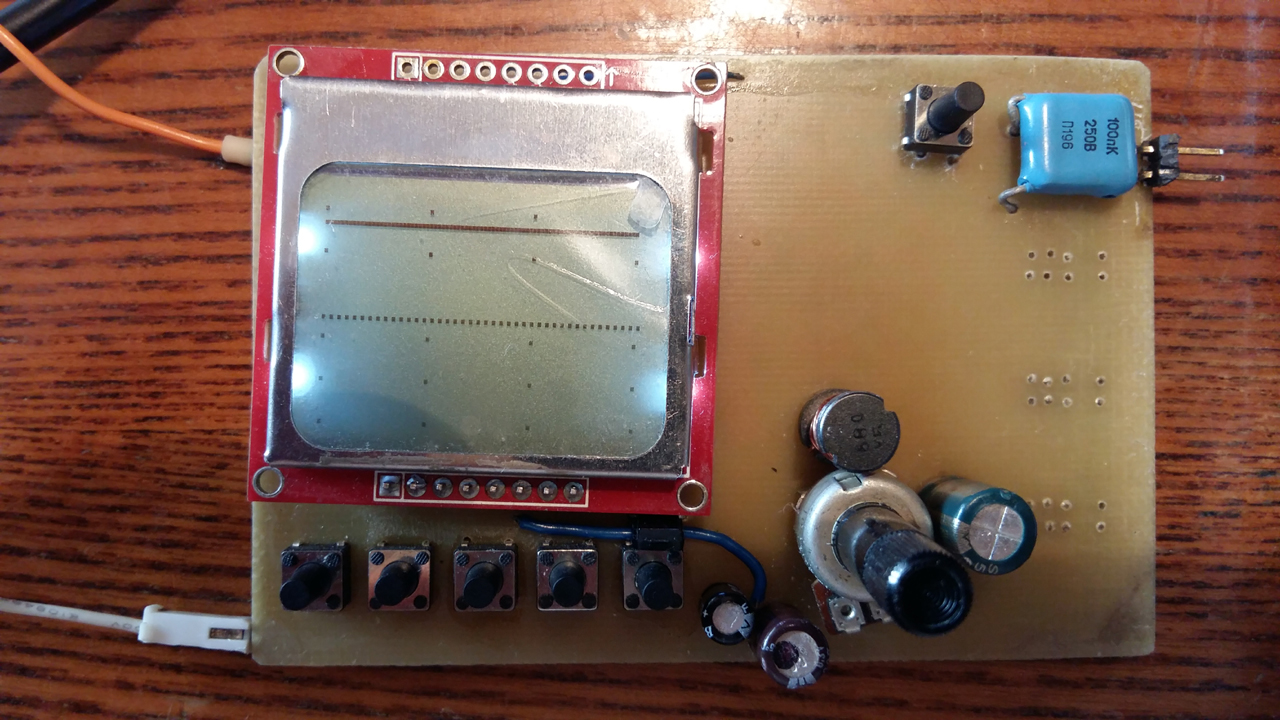

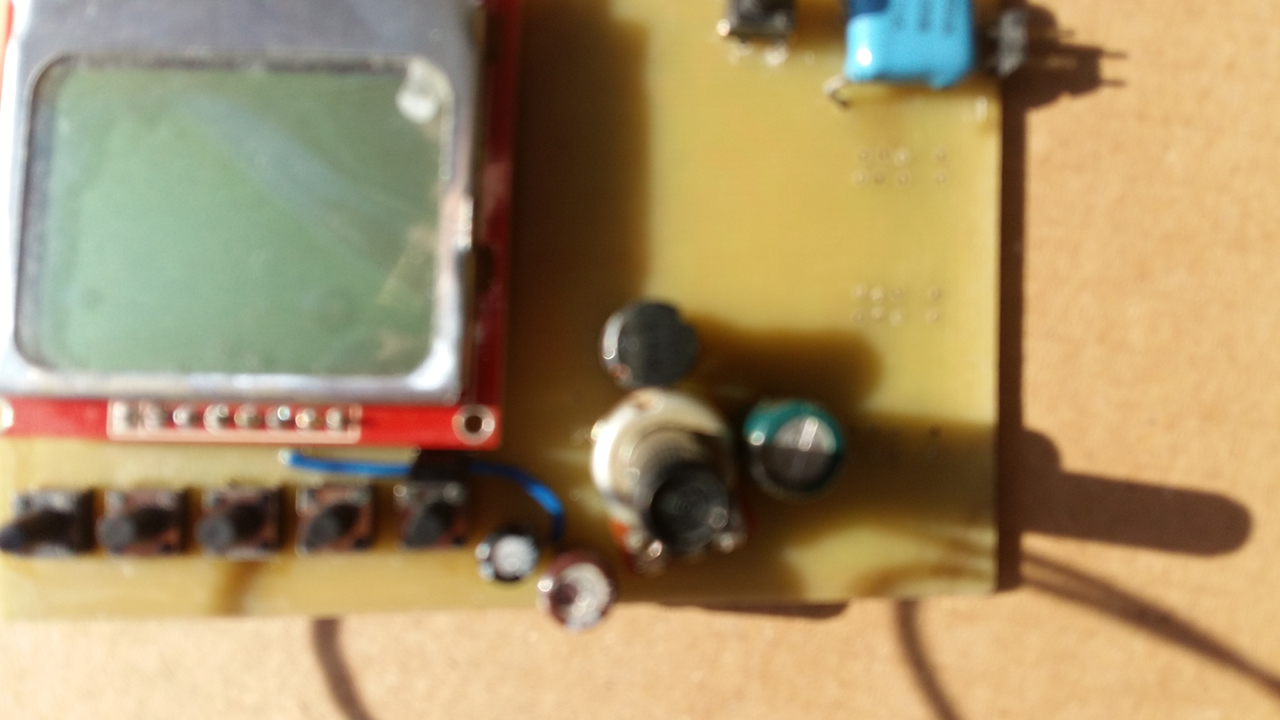

Вот тут видно линию, на установку нуля не реагирует. Напряжение,когда кручу подстроечник проверял - меняется

Файлы вложений Эскизы

Ответ
#4
(12-10-2021, 12:55)bolta : не тянет 7660
Поэтому я и делал на МС34063
(12-10-2021, 12:55)bolta : Думаю AD поменять, ещё одна есть в запасе....
Пожалуй самое логичное.
И смойте флюс. Дело скорее всего не в нем, но при таких входных сопротивлениях может создавать проблемы. Да и мелкие сопли скрывать.

Защитные диодные сборки по входу АД. Вы в них уверены? Два диода последовательно?
Дело в том, что они бывают разными. С общим анодом или катодом. Последовательные.

(12-10-2021, 12:55)bolta : У меня по питанию ОУ колхоз конечно, 5В и -3,6В получается
Это решаемо. Даже с 7660. Например кондер переноса заряда составить из 2-3 параллельно, но меньшей емкости.
Давайте разберемся с АД для начала.
Ответ
#5
Хорошо буду менять. Сборки звонятся как по схеме. С напряжениями я правильно думаю? Опора 2,5В до 1ком на входе AD и если подаю переменку и опору уводит, я её опять под 2,5 подгоняю... Спасибо
Ответ
#6
(12-10-2021, 12:55)bolta : Вот тут видно линию, на установку нуля не реагирует
Тут и будем искать проблему. Похоже именно зашкаливает. У вас питание несимметричное, 3,5 в минусовом плече, потому и не доходит.
Если делали по статье https://radioskot.ru/publ/oscillograf_impuls/1-1-0-1396
То скорее всего нужно играть сопротивлением R20 по схеме.
Мне помнится пришлось подбирать пару R20 R22
R19 пока поставьте в максимальное сопротивление.

На моем экземпляре регулировка смещения потенциометром плюс-минус полтора деления. Т.е. то, что видно у вас точно зашкал.

(12-10-2021, 13:30)bolta : Опора 2,5В до 1ком на входе AD
Это не опорное (лучше не путать термины, можно и привыкнуть) это смещение.
Да, оно должно быть примерно половина питания.

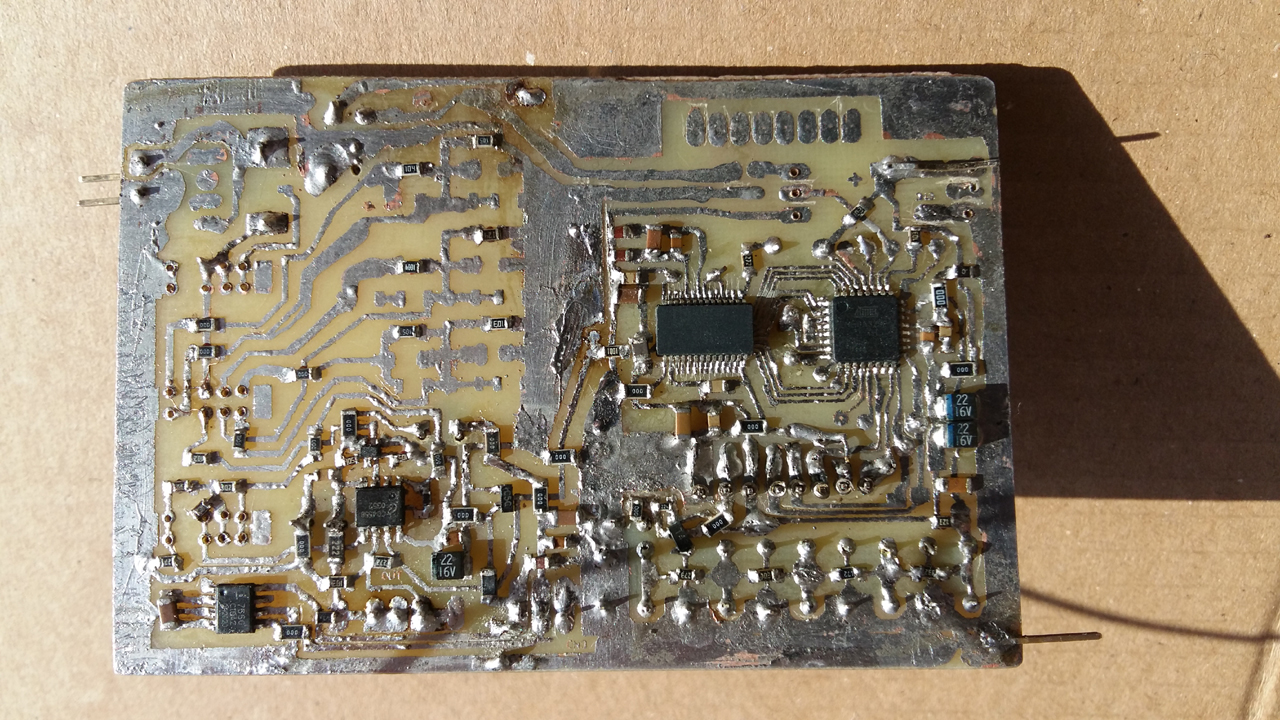

Обведенные красным места кажутся мне подозрительными. И проверьте нулевое сопротивление на целостность.

Ответ
#7
Еще проверить тактирование AD9280,мне пришлось подбирать резистор,не помню сколько стоит (резистор с кварца на AD)
Ответ
#8
Так ничего и не помогло, может AD кривые. Синхронизацию подбирал, AD поменял. Из 2х, которые на али заказывал у одной даже ключа нет, по маркировке ставил. Кварц меньше ставил - на 16, не помогло. Откидывал ОУ ставил только смещение, и сигнал подавал,и всё откидывал, прямая линия и никакой реакции на баланс. Неужели они так сложно настраиваются. Интересно при отсутствии сигнала и только когда смещение есть баланс регулируется... хотя так и с сигналом и без делал.
Ответ
#9
(14-10-2021, 14:10)bolta : Неужели они так сложно настраиваются
У меня проблем не было. Ни с Импульсом 5110, ни с 7735.

Попробуйте вовсе без смещения. Закоротите вход АД через резистор 1-10к на землю.
Если линия не сместится, ну возможно и микросхемы битые. Пока ничего другого в голову не приходит.

Заставку при старте показывает, в менюшку входит? В смысле есть более менее уверенность в исправности МК?

Проверьте все же состояния входов АД. В смысле напряжения при включеном питании. ) на землях, питание.
У вас печатка отличается от моей. В ней нет ошибок? В частности земли. Цифровая и аналоговая. Правда тут вряд ли дело в землях. Тогда бы наводки были сильными.

Под проверкой входов я имею в виду разумность показаний тестера.
Если не повезло это лютый перемаркер, возможно получится выявить аномалии, например напряжение питания там, где его быть не должно. Ведь если перемаркер, то маловероятно полное совпадение функционала ног.
Можно попытаться Пультоскопом смотреть активность на ногах. Не факт, что получится, но может хоть наличие активности покажет.

Еще по печаткам. Их было несколько. Какие то из них могли содержать отличия от базовой схемы. Например разные варианты включения АД. Я уже не очень это помню, все же три года.
И допустим рисовали свою печатку взяв за основу чью то и глядя на не совпадающую с ней схему.
Ответ
#10

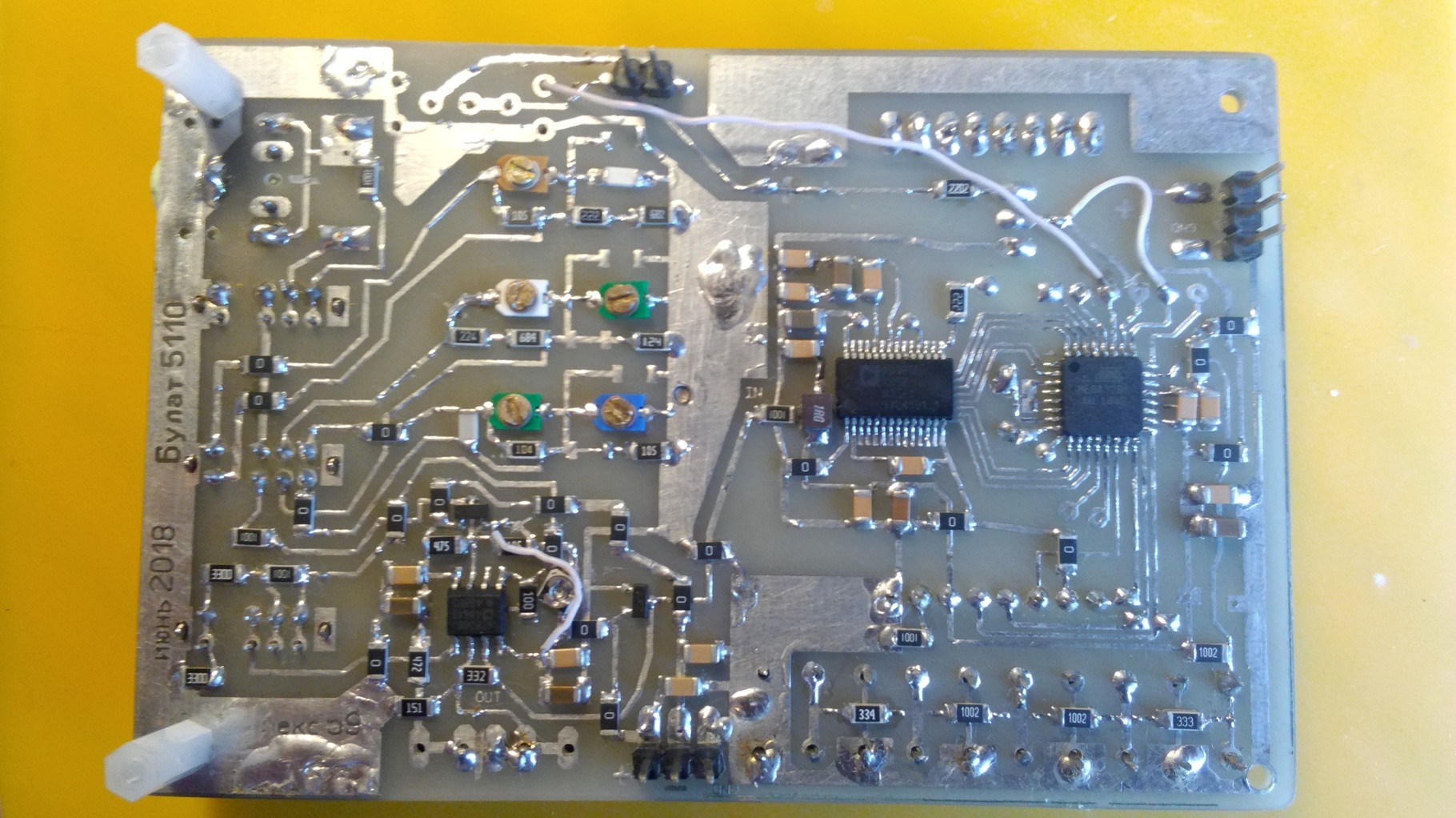

На всякий случай мои платы.

Файлы вложений Эскизы
