Импульс-5110 настройка осциллографа

[Alex900]

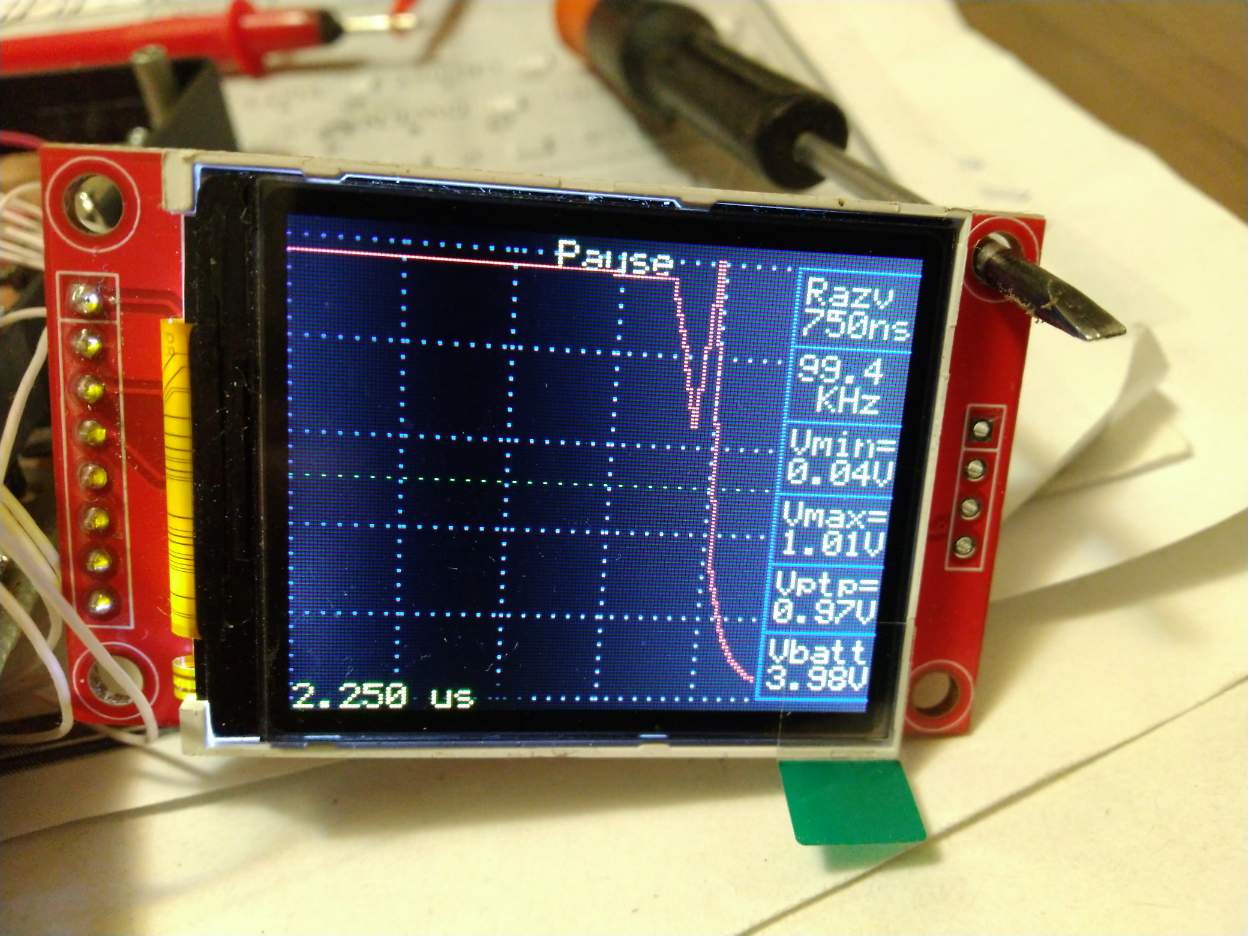

Ещё фото с закрытым входом

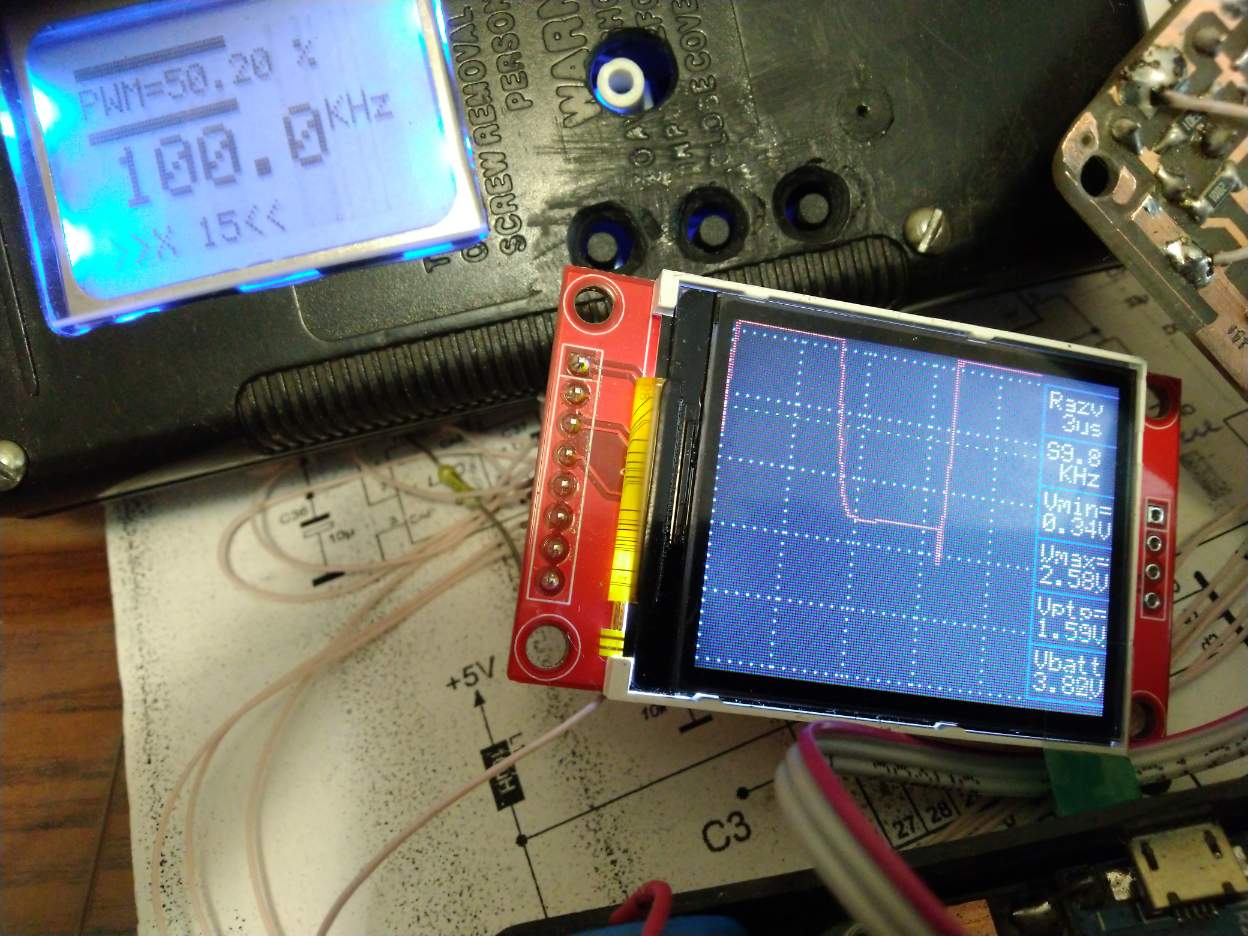

и открытым

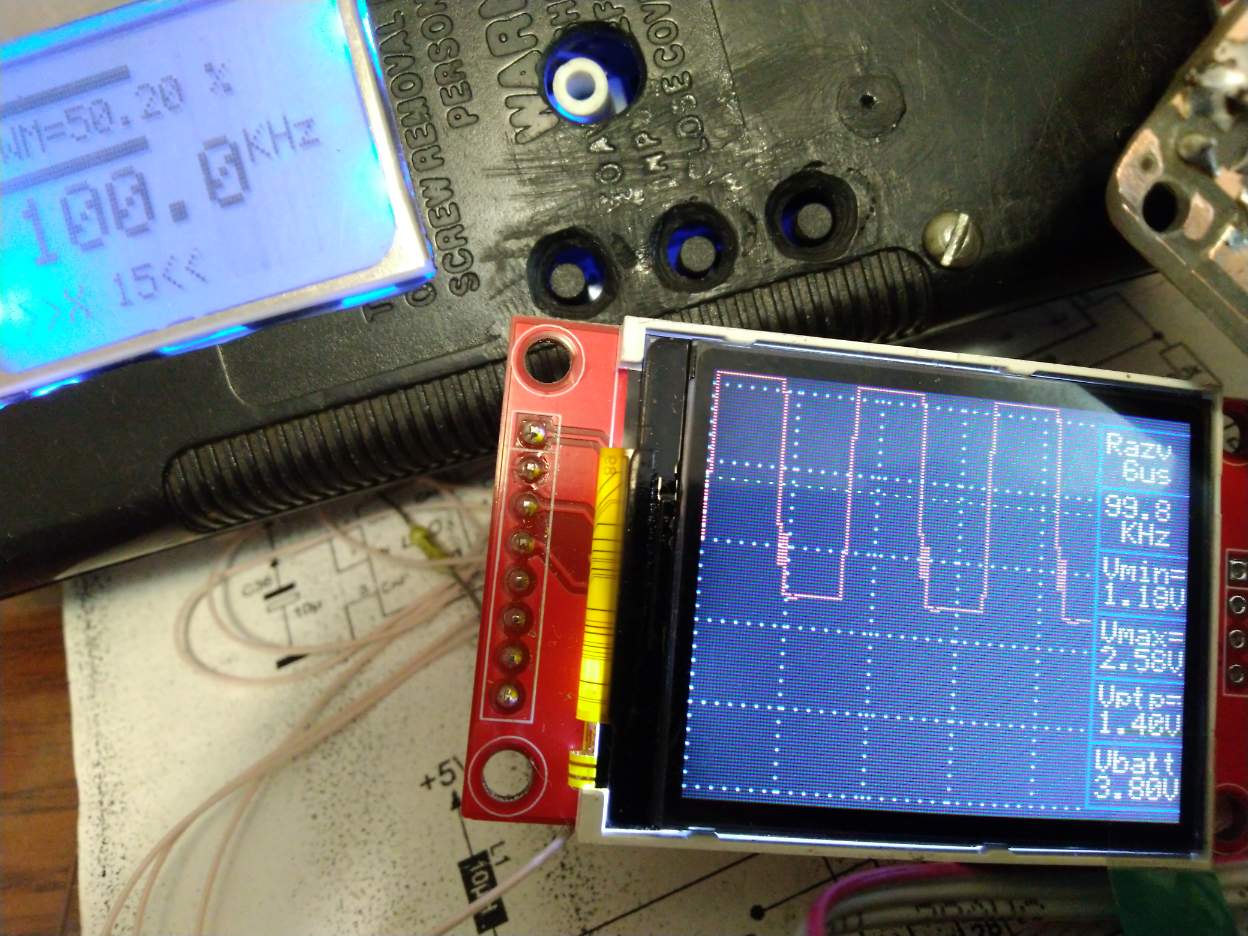

        . Видны утолщения и пички. Чуть позже обнаружился зависон (кварц 27МГц, на 24 МГц такого не бывало) с артефактами
В Пультоскопе и Импусе кондеры на кварц не ставил - все работало. Потом запаял ничего не изменилось. Сейчас в Импульсе отпаяны. Если платы собрать без шлейфов искажения остаются.

[Лекс]

По моему экземпляру.
Зависаний не было ни разу. Небольшие следы в виде одной короткой черточки иногда бывают после выключения меню.

Что я не очень понимаю. На некоторых ваших фото на фронтах и спадах достаточно длинные перехлесты. Их природа понятна. Дискретные отсчеты они и есть дискретные, невозможно нарисовать линию в половину пикселя. Возможно это говорит о неком дрожании отсчетов АЦП. На моем снимке на предыдущей странице видно, что переход на наклонной линии идет на длине одного пикселя.
Возможно это звенья одной цепи. Неустойчивое тактирование АЦП и М328.
Возможно стоит еще поиграть с резистором связи.

[Shafman]

(кварц 27МГц, на 24 МГц такого не бывало)

Процессор в разгоне до 27 мгц. Проблемы могут быть то причине плохого питания. Просадка напряжения батареи или не достаточная стабилизация БП. У Вас имеется Осциллограф посмотрите пульсации. И как вариант помыть плату.
Из опыта собирал пультоскоп на 27 мгц из партии в 5 микросхем купленных алли, в дип корпусах не одна на частоте более 24 мгц не завелась.

[Alex900]

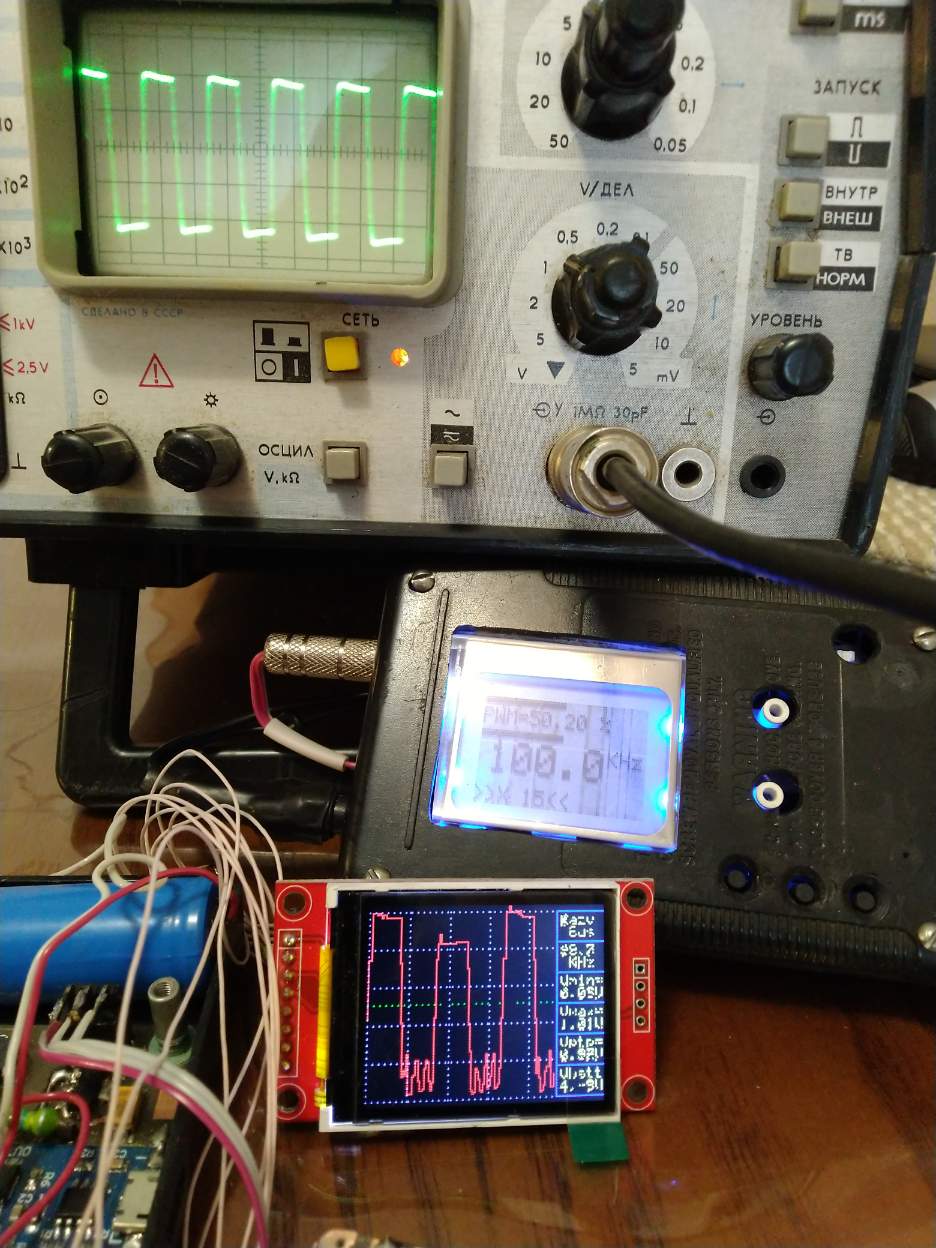

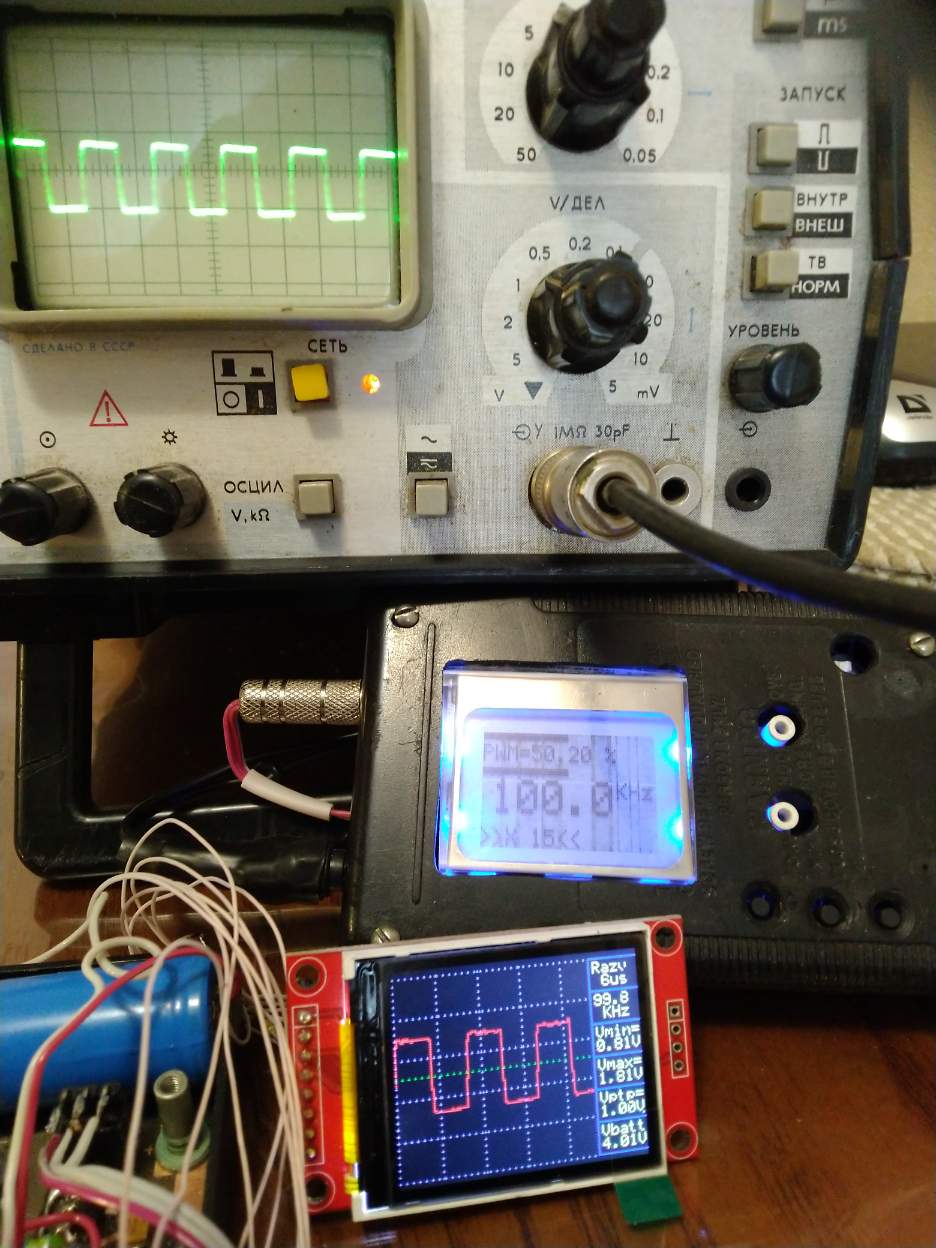

Питал схему и от АКБ и от БП линейного. Ток чуть меньше 300ма, просадок напряжения нет. На борту МТ 3608 на 2А и 2 линейных LD 50 на 1 А. Когда поднимал питание до 5,2В показалось, что зависаний небыло. Экспериментировал с кварцем 27МГц заметил особенности: при входном меандре 5В и делителях 1/10 и 1/2.5 картинка норм      , а при 1/10 и 1/1 с искажениями и ещё и зависла
 На С112 напряжение на 27 ноге АЦП(может ей многовато). Именно эта атмега с этим же кварцем в Пультоскопе работала без проблем.

[Лекс]

Посмотрите сообщение №25 на стр. 3 данной темы. Может поможет.

[Alex900]

По мотивам поста 25 поставил подстроечник 47к на тактирование. Работает с "утолщающим импульсом"

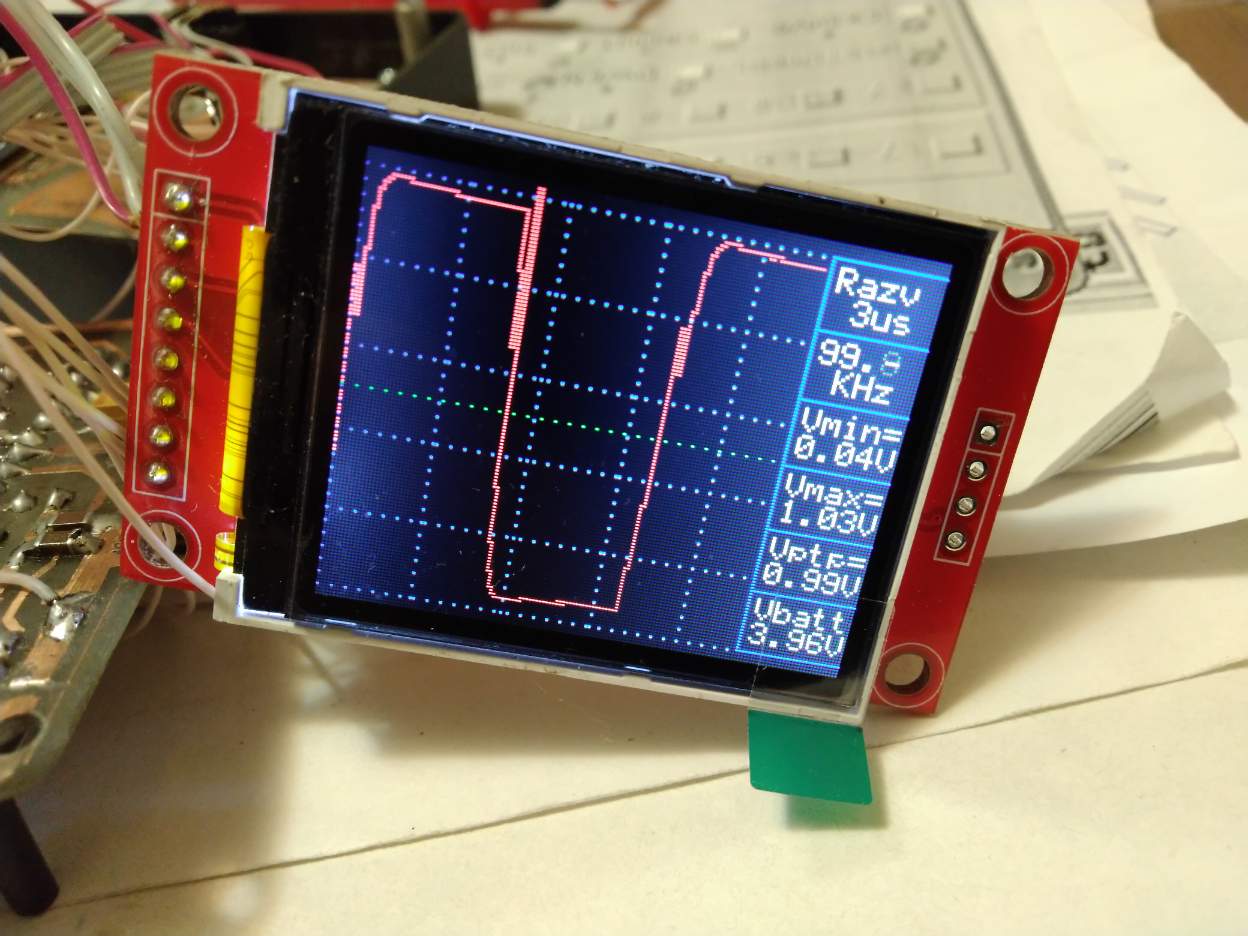

при сопротивлении в пределах 0-2к, далее совсем плохо. Поймал "утолщающий импульс" на фото.      и
Заказана ещё одна атмега в дипе, когда придет попробую ее поставить.

[Alex900]

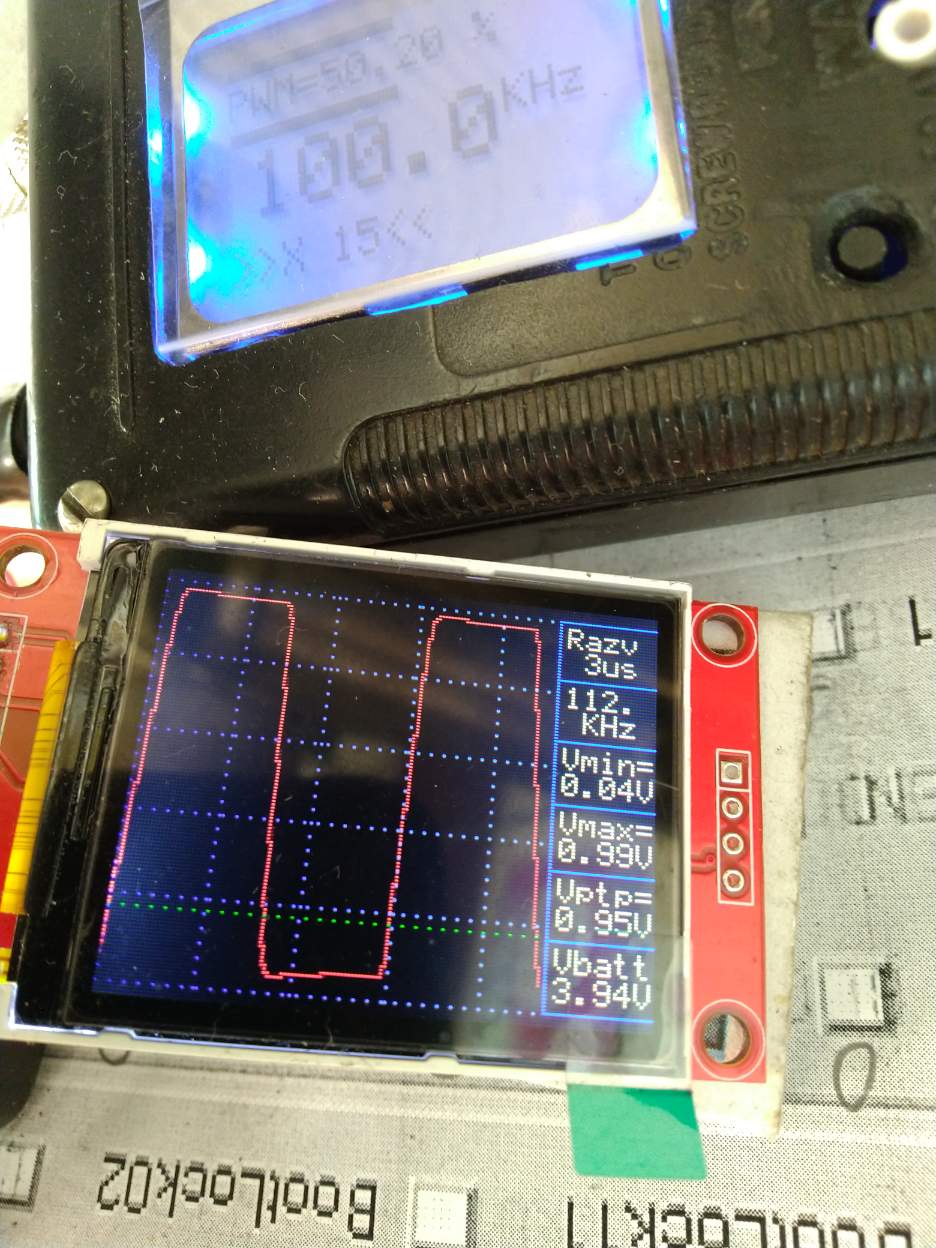

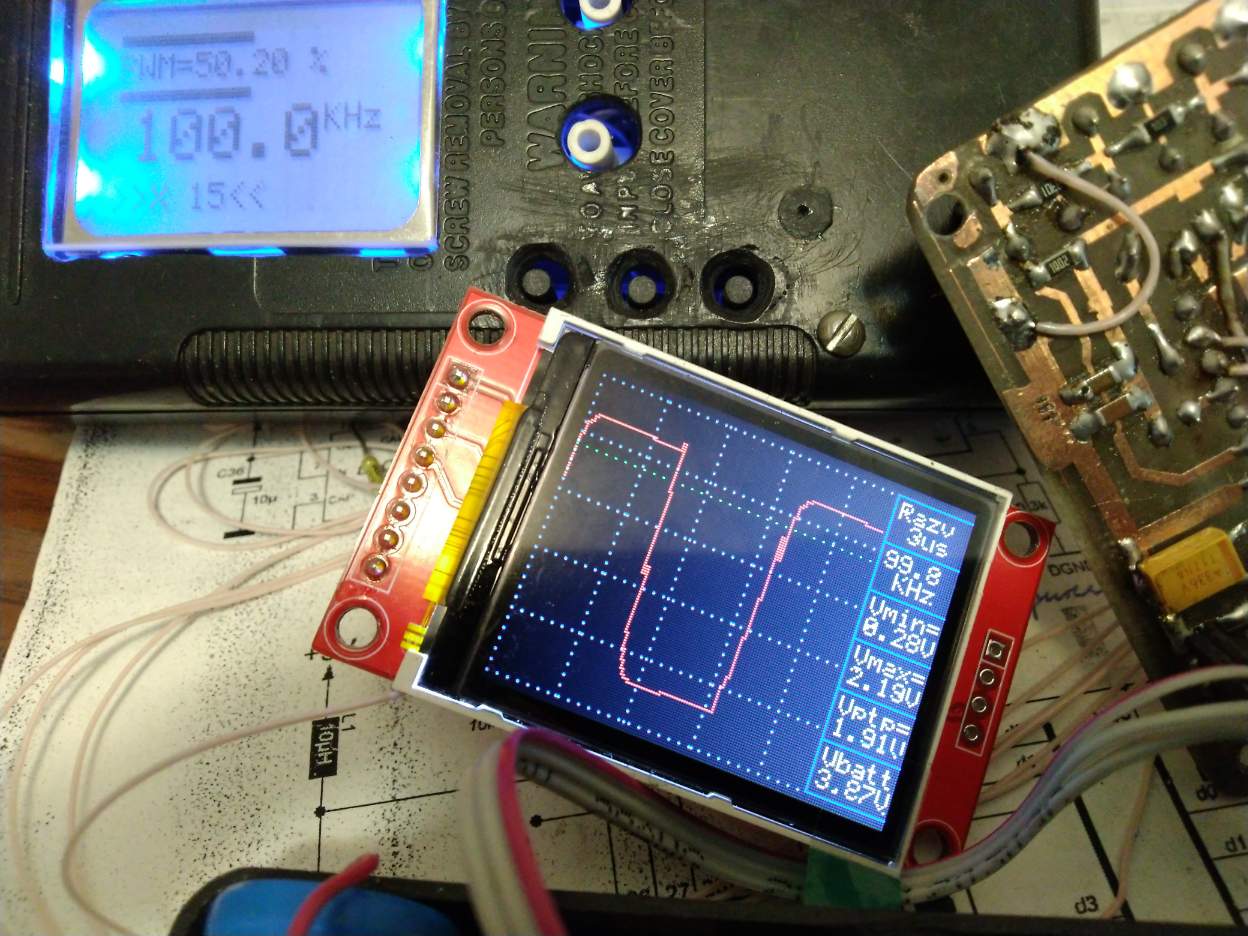

Не перестаю умиляться картинке с кварцем 24МГц того же сигнала.
Может так оставить? Думаю разница будет только в пересчёте частоты частотомера самостоятельно.
Следующая задача - настройка отображения вольтметра и оптимального коэффциента усиления.

[Лекс]

Поймал "утолщающий импульс" на фото

Очень похоже на неустойчивую работу АЦП. Один отсчет явно уехал вниз. Возможно действительно иглы по питанию.

Для понимания.
Осциллограф рисует так (не только Импульс, практически любой цифровой).
Снимает отсчет АЦП. Снимает следующий отсчет. Рисует между ними прямую. Следдующий отсчет, снова прямая. И так до бесконечности. Т.е. на вашем втором фото один из осчетов провален.
Не исключено, что М328 ни при чем. Без АЦП она может и не запускаться. Проверьте пропайку ног АЦП (AD9280).
Ну а что касается сопротивления связи, поставьте максимальное с которым еще работает.

---

Может так оставить?

Можно и так. Тут вам решать.

настройка отображения вольтметра и оптимального коэффциента усиления

Коэффициент усиления определяет то, какие показания будет рисовать вольтметр.

[Alex900]

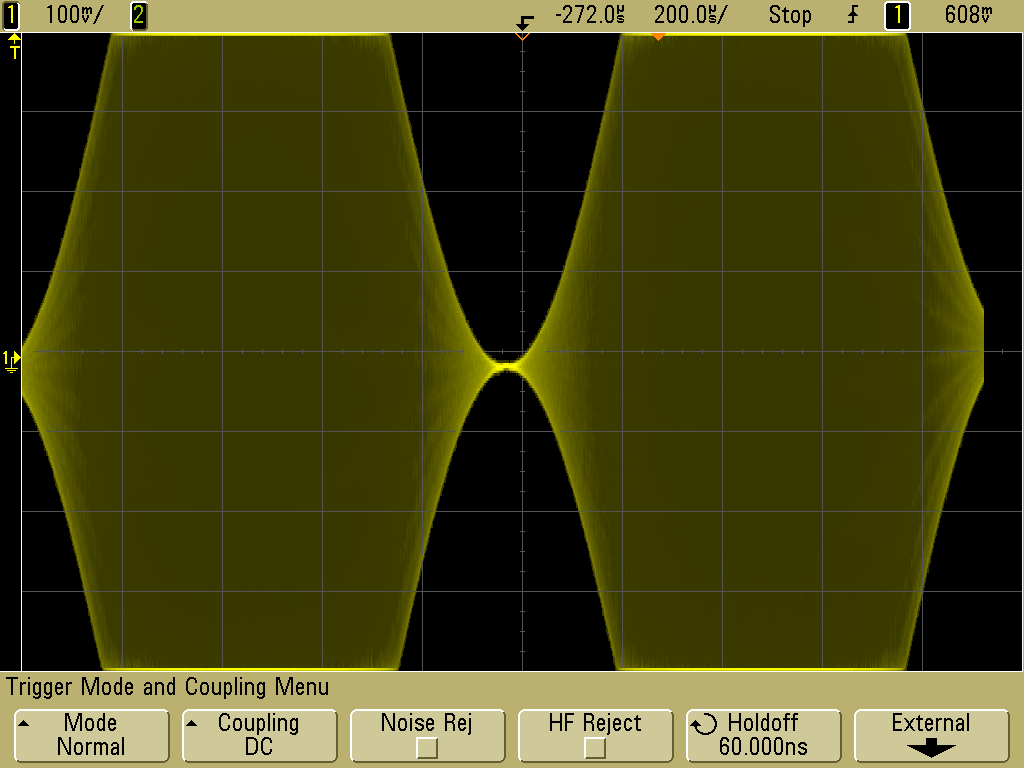

Случилось какое то чудо: подключился прямо на  выхода мт3608 линейным стабилизатором на 6,5В и плюс В0505 для -5В и все заработало нормально на кварце 27 , ну, думаю, нашел причину: или мт3608 или 4056 или -5В на 34063. Но не тут то было: восстанавливаю как было раньше и тоже работает четко как должно. Заметил, правда, особенность - сейчас отсутствует модуляция сигнала. При увеличении частоты развертки в какой то момент на экране можно было видеть плавно нарастающие пакеты импульсов примерно как на картинке      только с более плавным фронтом и меньшей частотой наполнения. Сейчас этой модуляции нет. Разбираюсь дальше.

[Roman]

Доброго времени суток. Попался ST7735 со смещением по оси Х на 1 пиксель вправо, по оси У на 2 пикселя вверх. Может кто подскажет что и где поменять?
